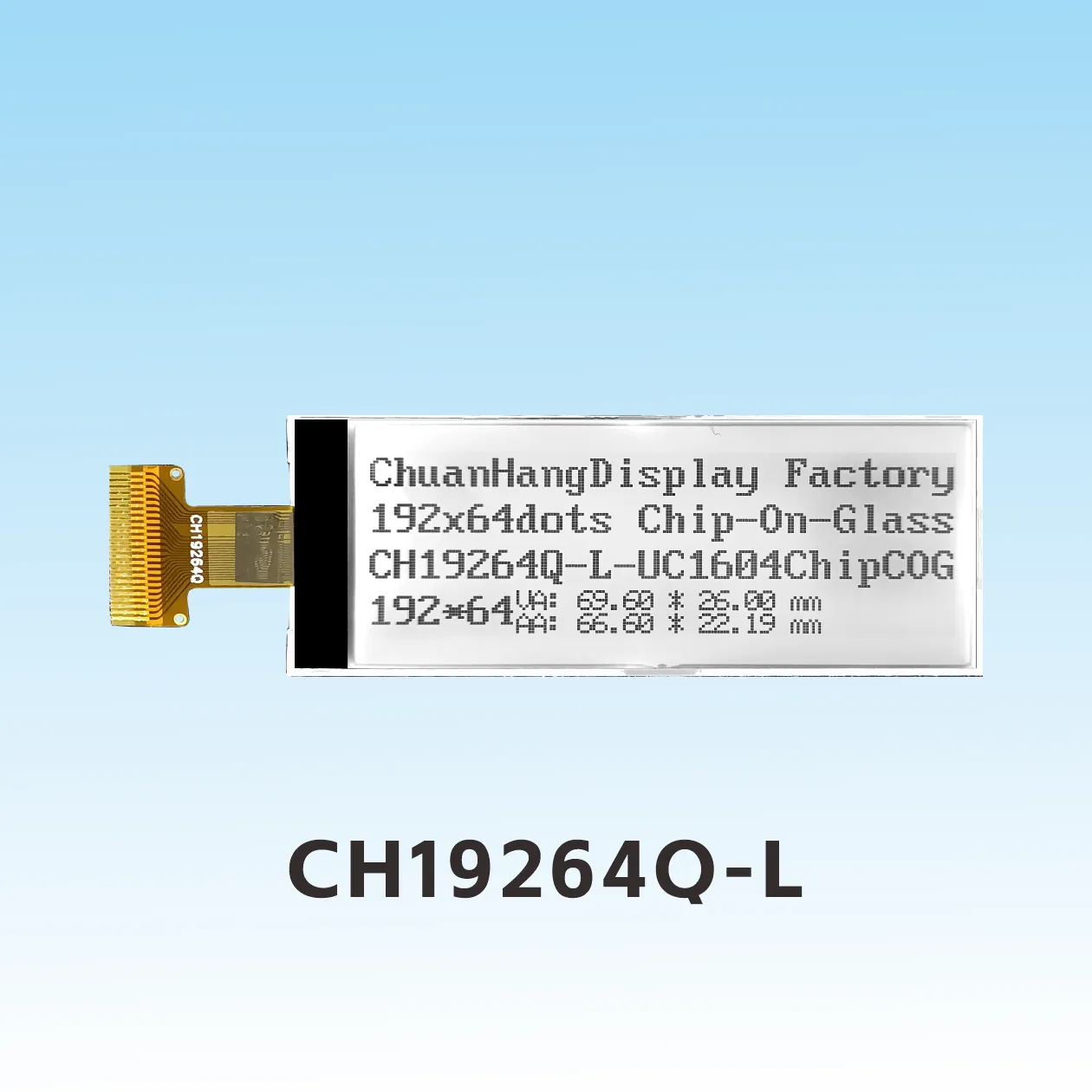

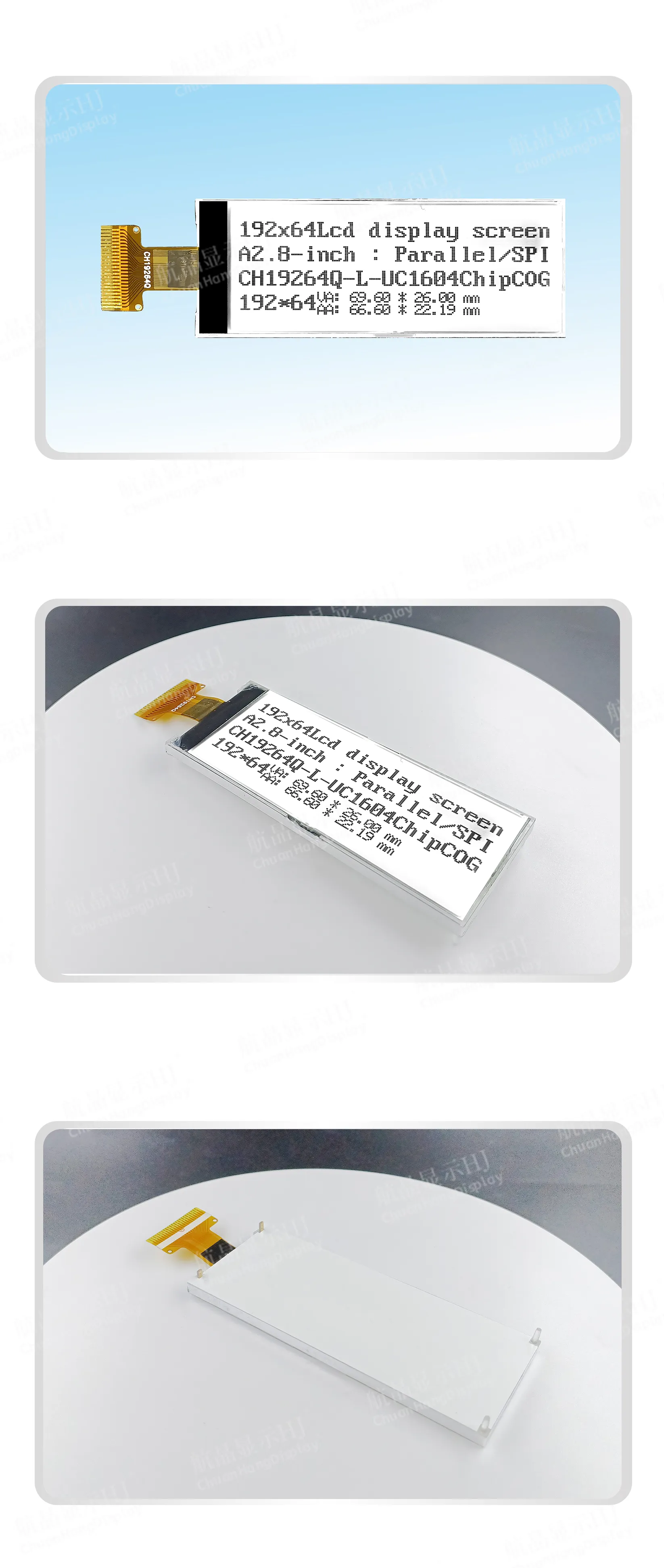

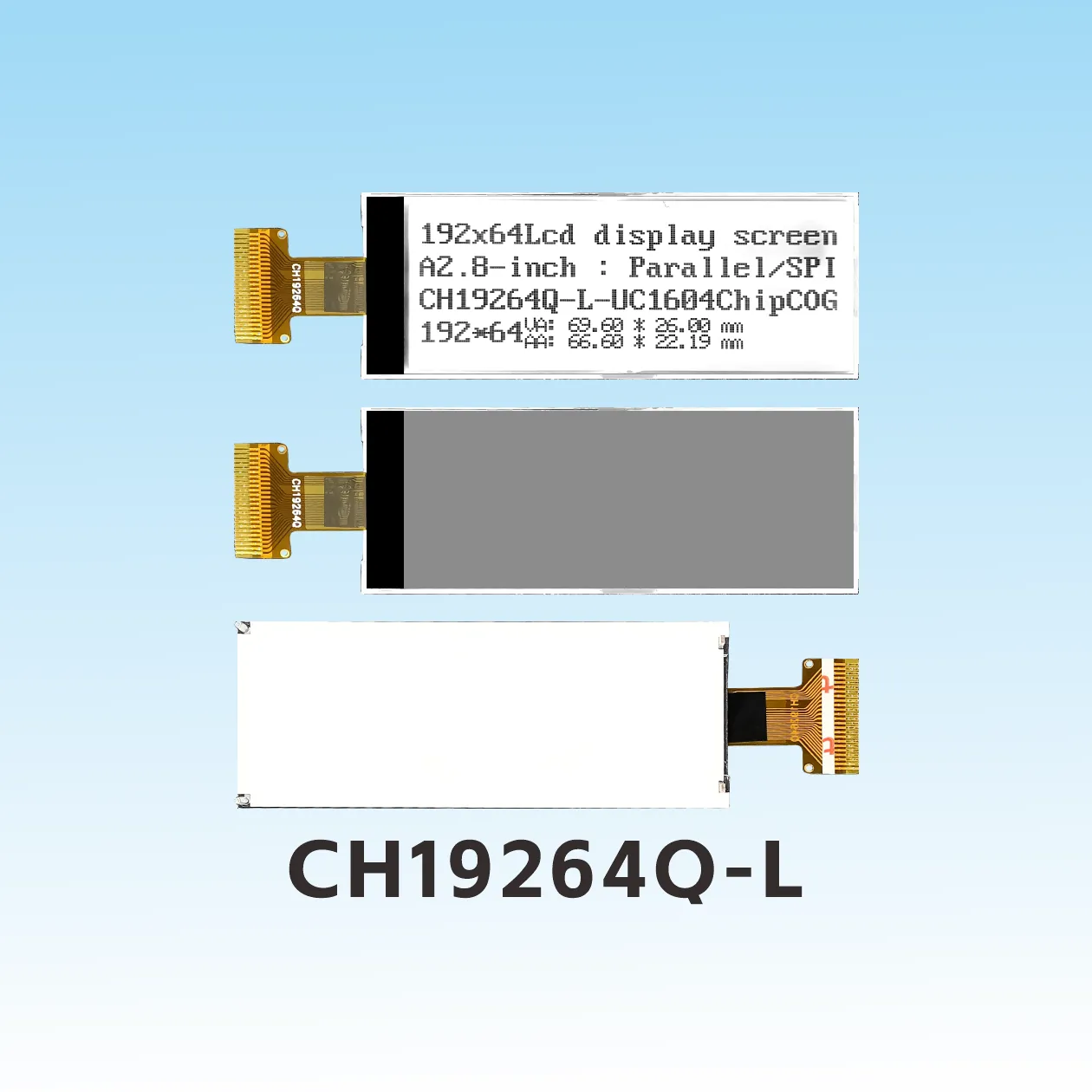

CH19264Q-L 192x64 Punktmatrix-Monochrom-Display
Produktbeschreibung

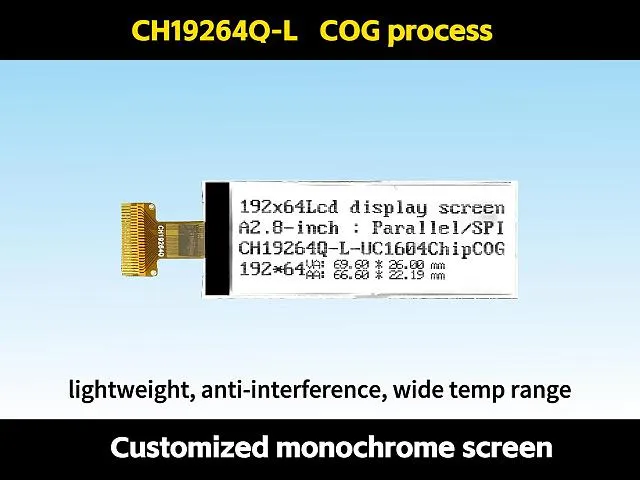

1.1 C0G-Prozess, FPC-Steckverbinder, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur.
1.2 IC verwendet UC1604C, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.

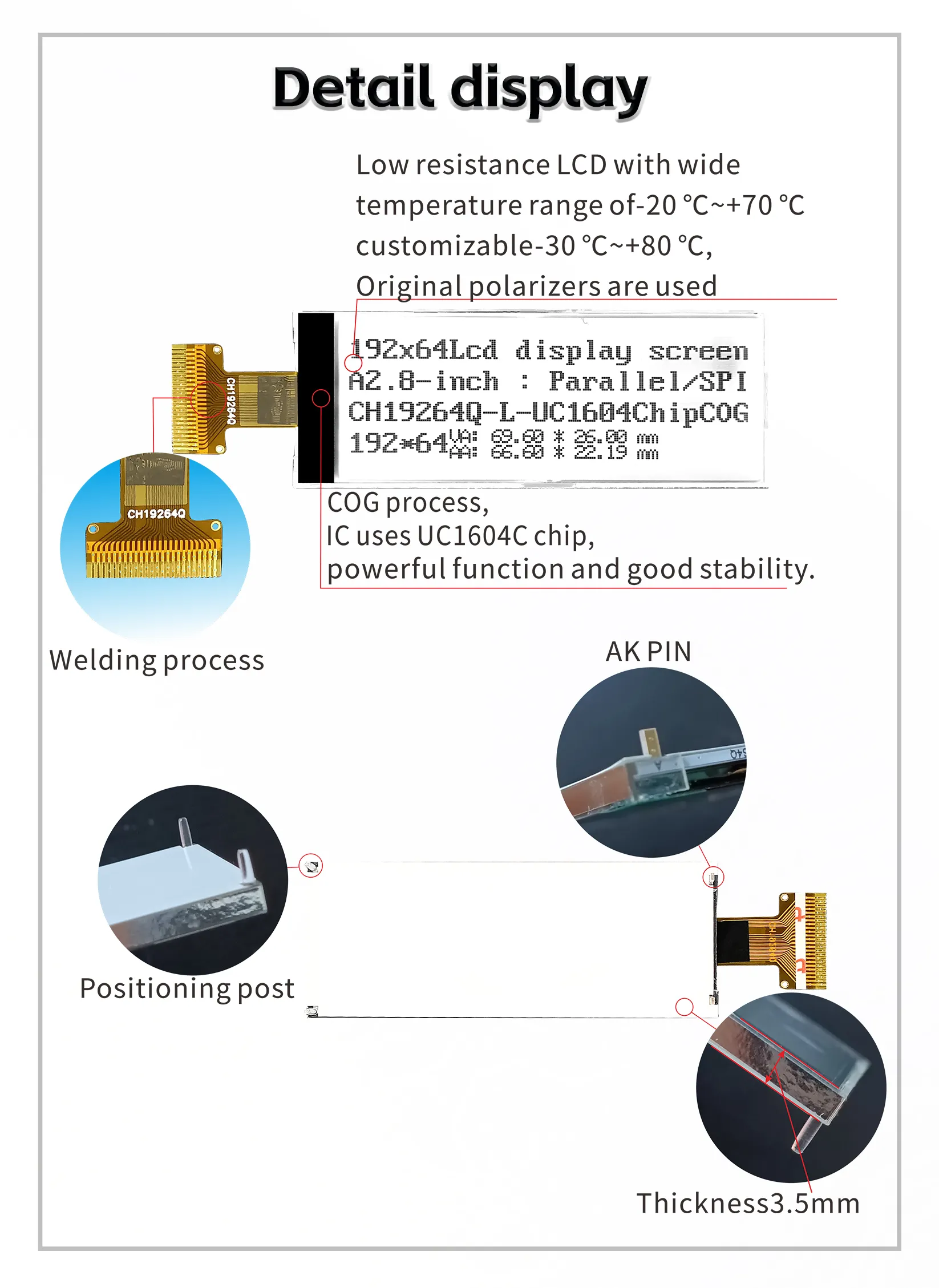

1.4 LED-Hintergrundbeleuchtung A und K werden separat für die Leiterplatte mit Strom versorgt und müssen auf der Leiterplatte verlötet werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 64x192 Bits.
●Der Boost-Schaltkreis benötigt nur 2 1uf-Kondensatoren
●Der Kontrast wird durch Software eingestellt.
●Ein Bildschirm zeigt 12 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦192x64 Punktmatrix
●Optionales 4-Draht-SPI-Interface/8-Bit-Parallelport 6800-Timing/8080-Timing, anpassbares 12C-Interface
●Reiche Funktionen:
Interface-Anzeige ein/aus, positive Anzeige/umgekehrte Anzeige, Lesen/Ändern/Schreiben,
