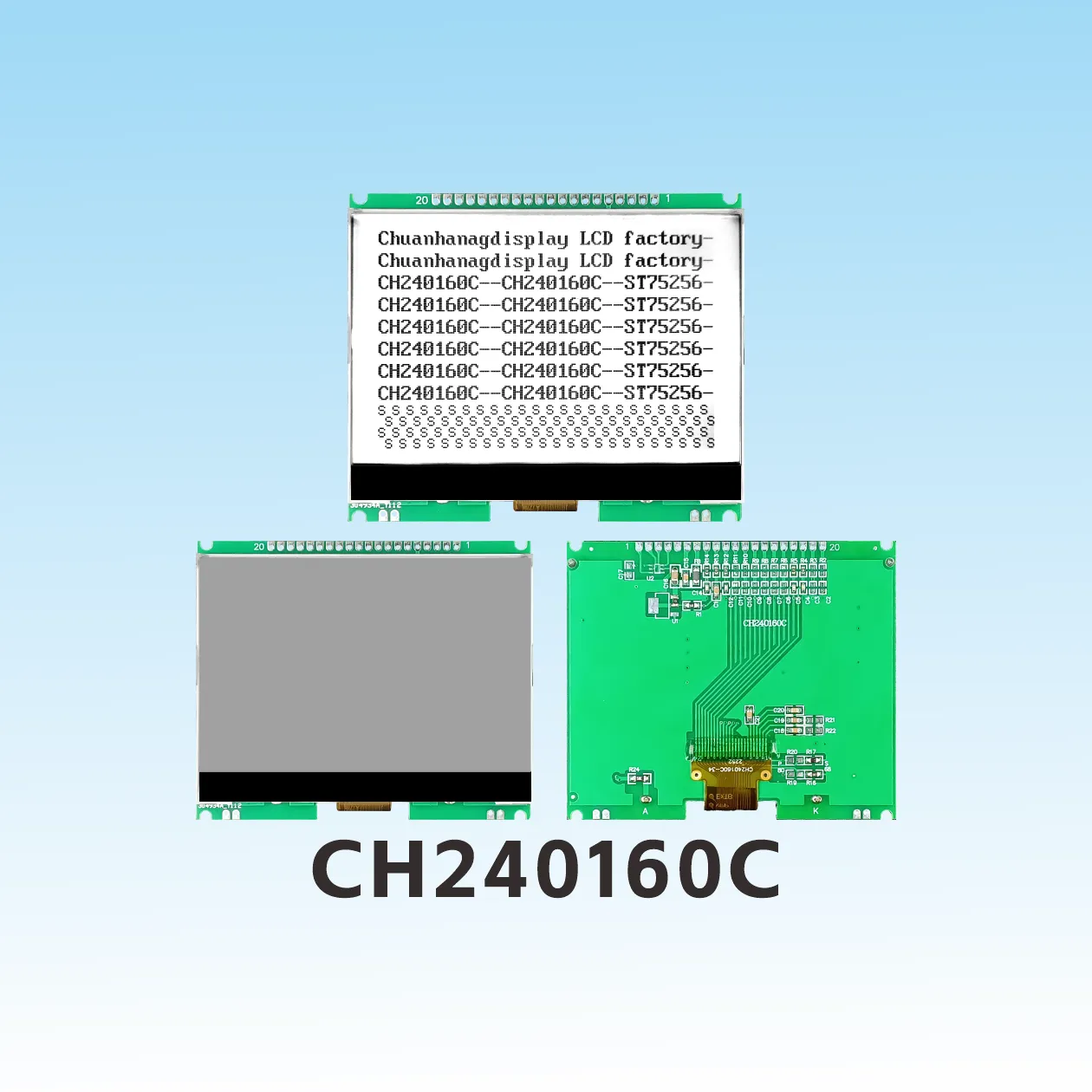

CH240160C
Produktbeschreibung

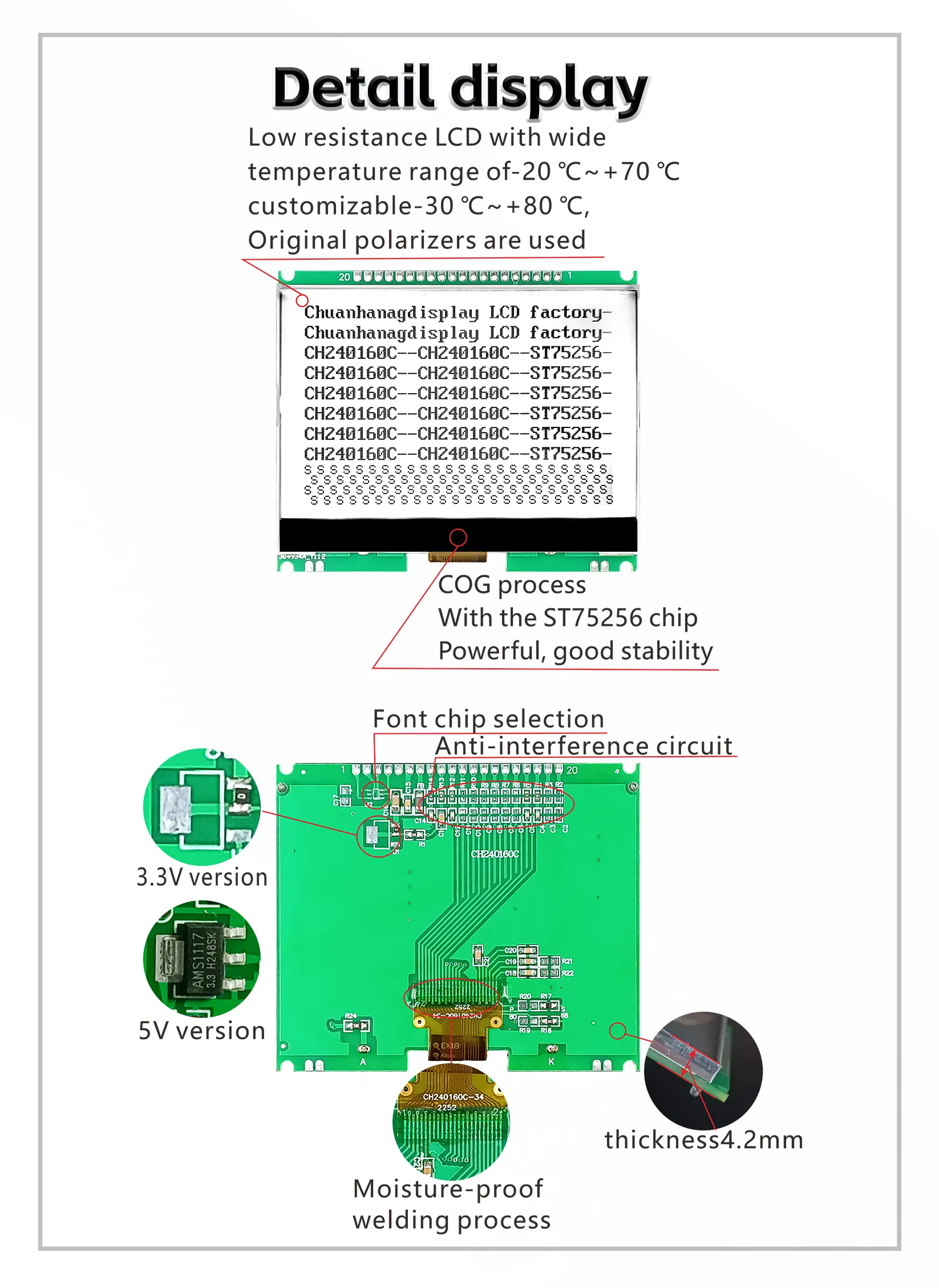

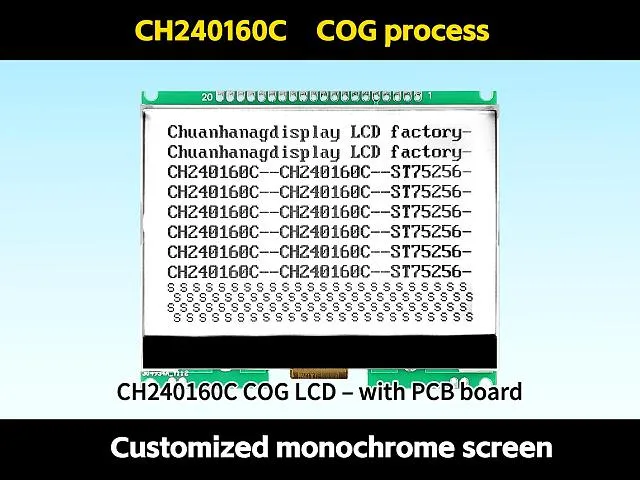

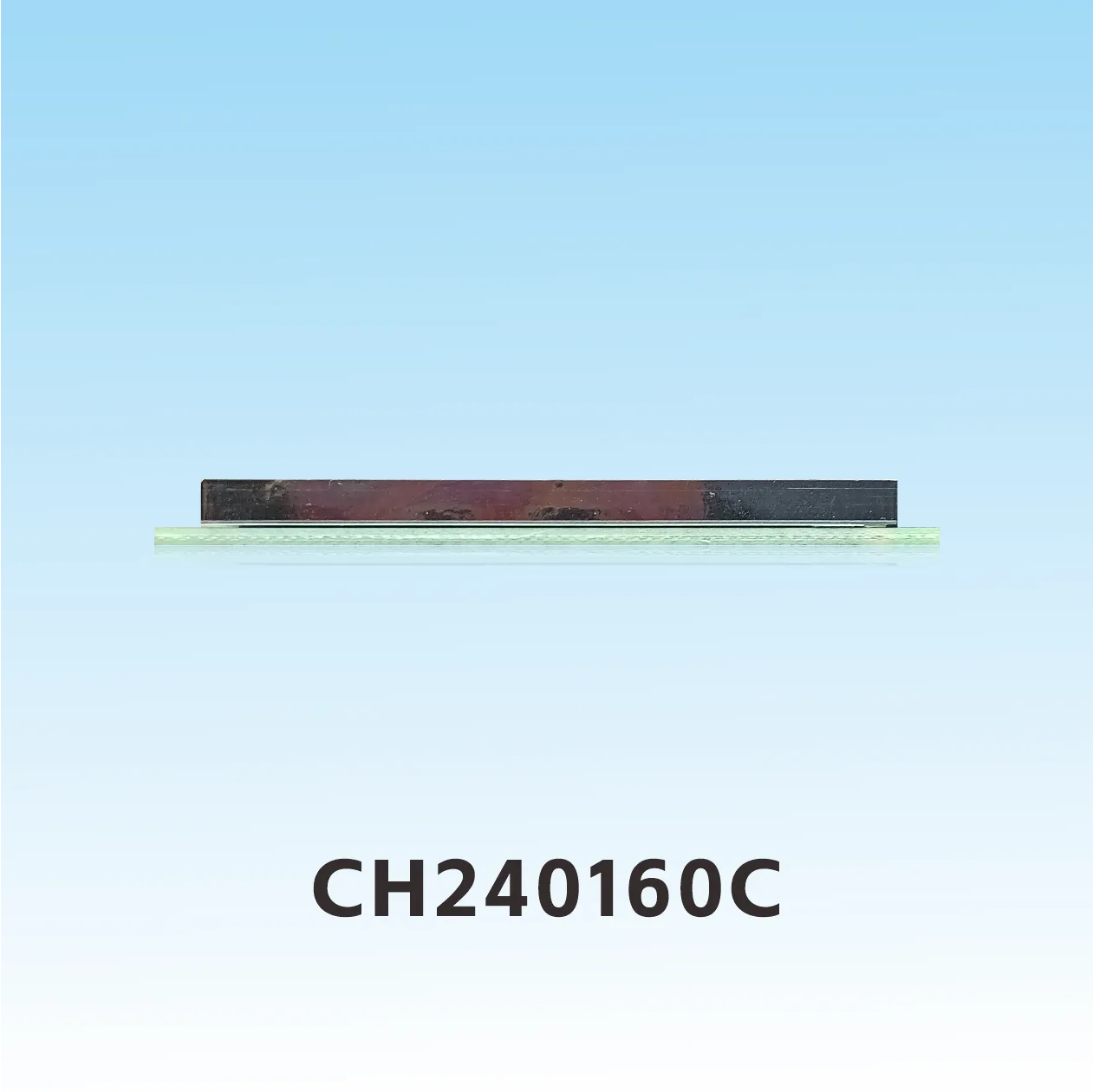

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Schweißstelle, das Produkt hat Hintergrundbeleuchtung, ist montiert, dünn und stabil in der Struktur.
1.2 IC verwendet st75256, es gibt keine Wortbibliothek im Chip, und der Programmierer erstellt seine eigene Wortbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 3mA, Hintergrundbeleuchtungsstrom innerhalb von 120mA.

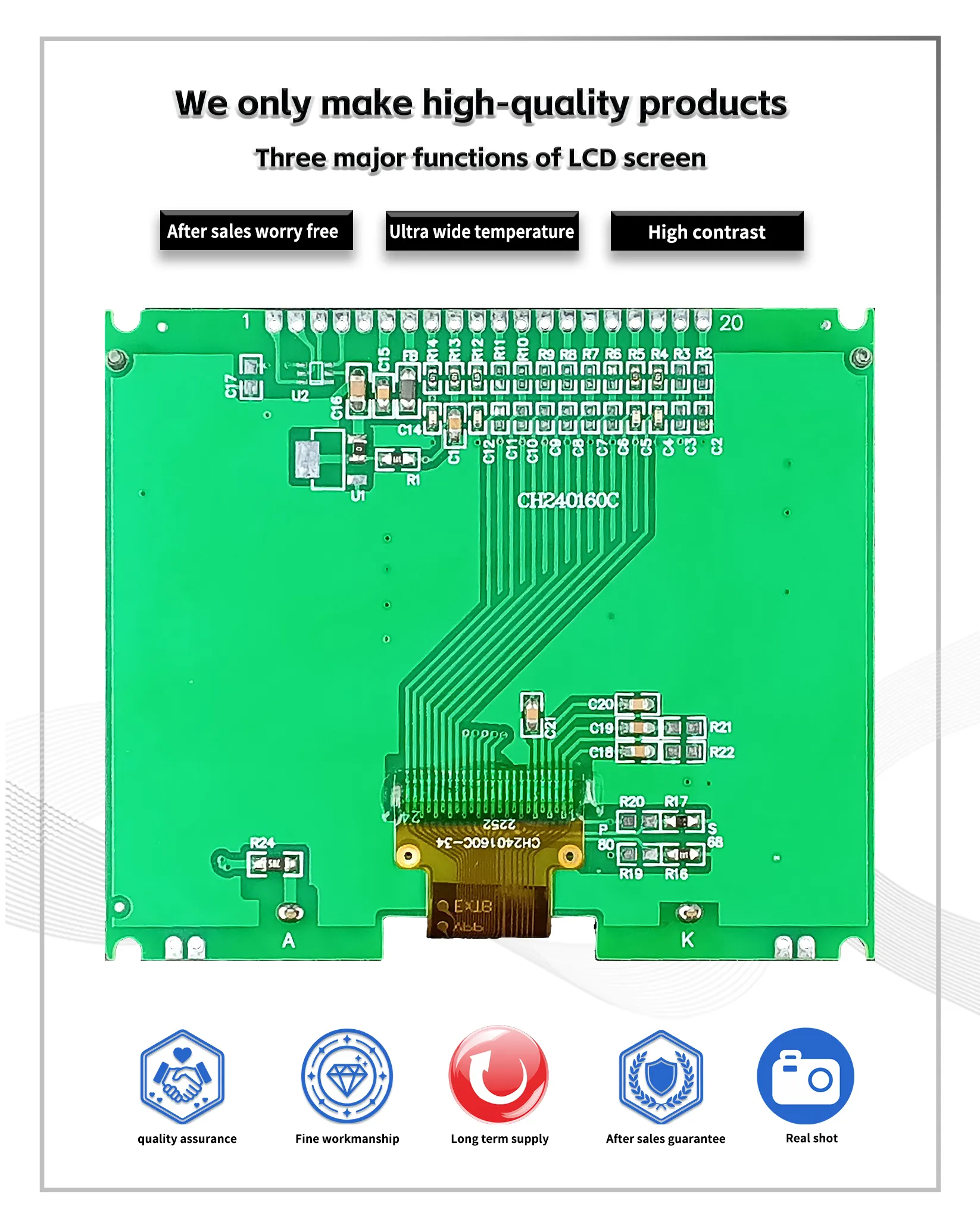

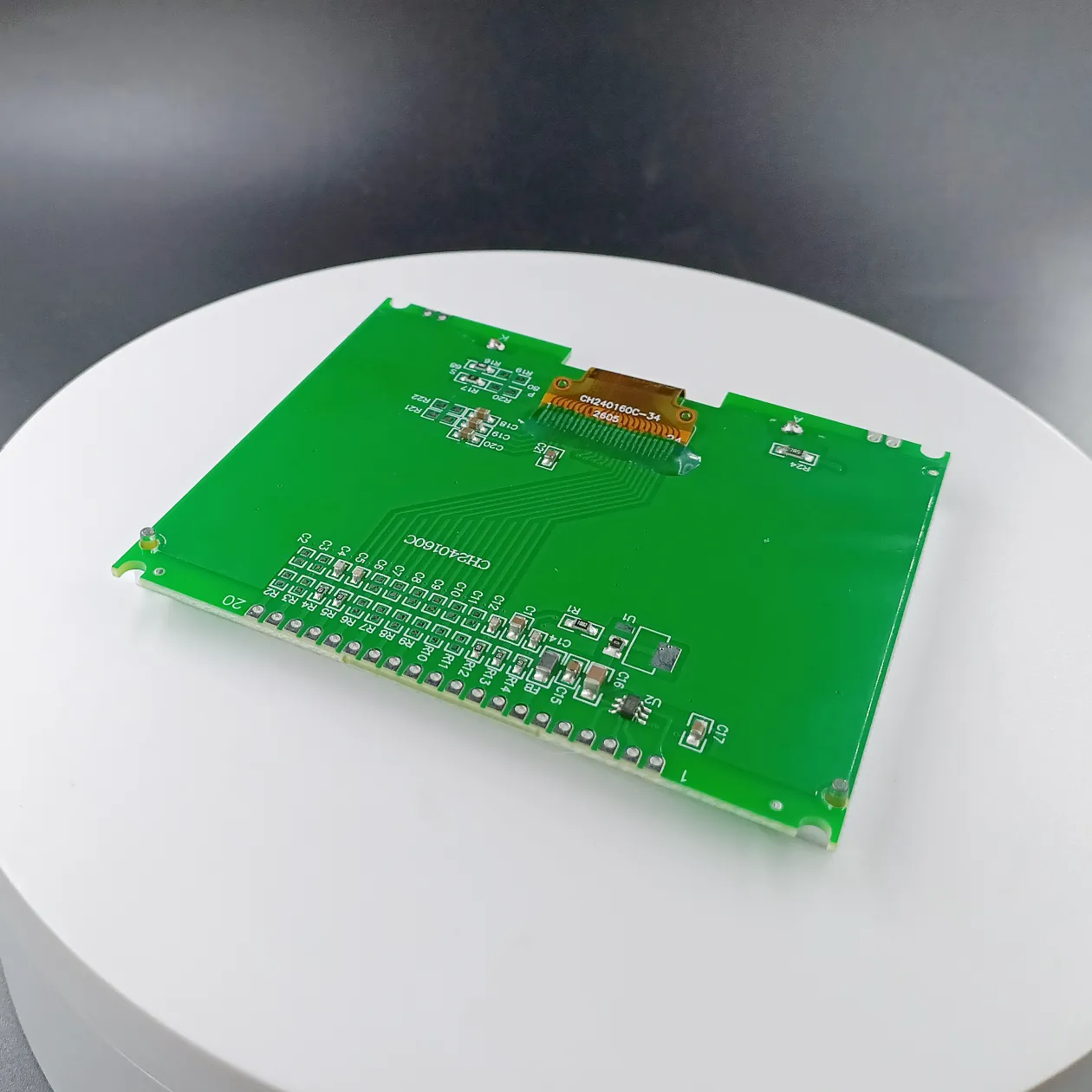

1.4 LED-Hintergrundbeleuchtung A und K sind auf der Leiterplatte befestigt, und A und K müssen separat 3,3V liefern.
1.5 Produkteigenschaften:
●Der integrierte Display-Daten-RAM ist 160x240 Bits.
●Eingebaute Boost-Schaltung. Der Kontrast wird durch die Software angepasst.

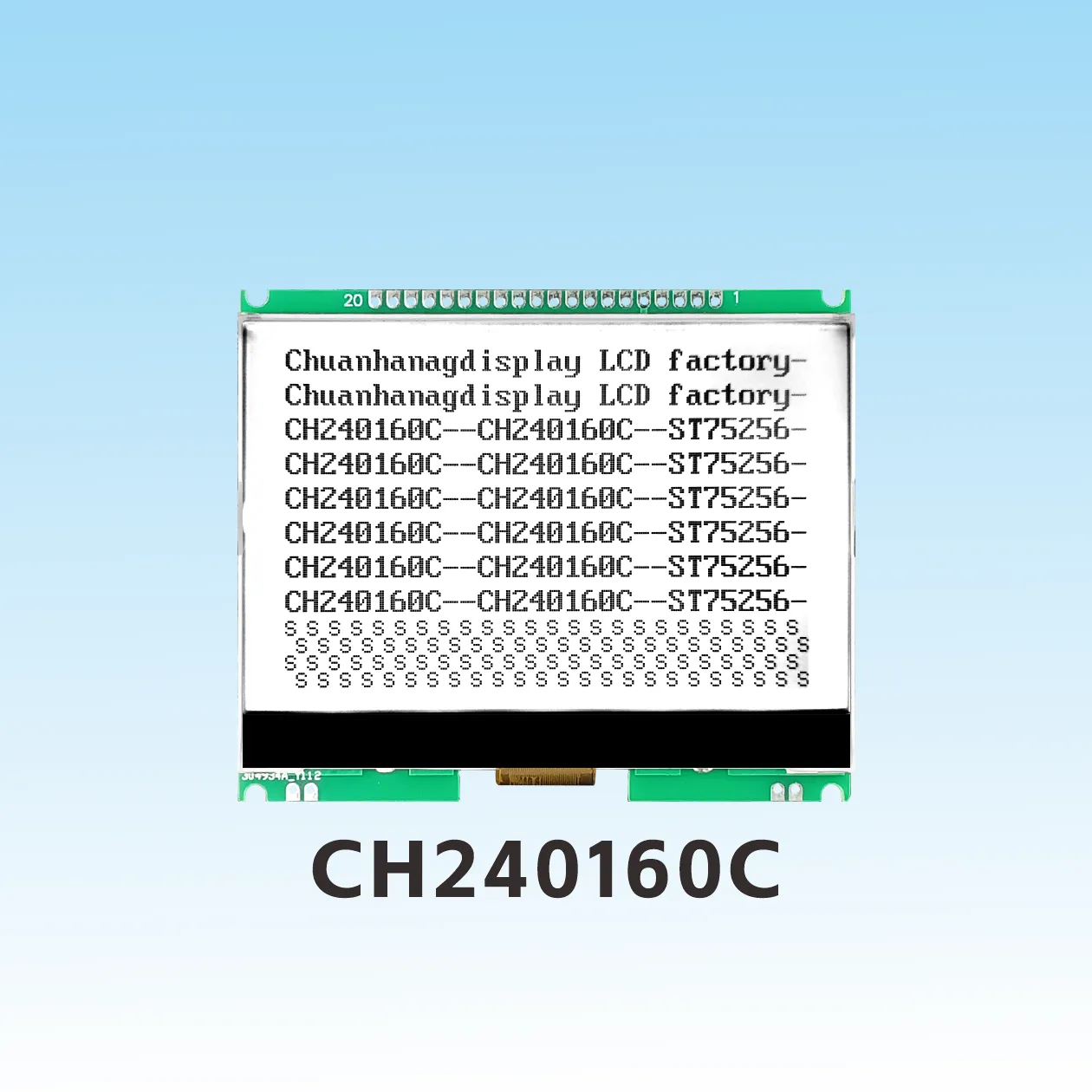

●Ein Bildschirm zeigt 15 Zeichen x 10 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x160 Punktmatrix. 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing sind optional, und die Schaltung kann konfiguriert werden.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, Lesen/Ändern/Schreiben.
