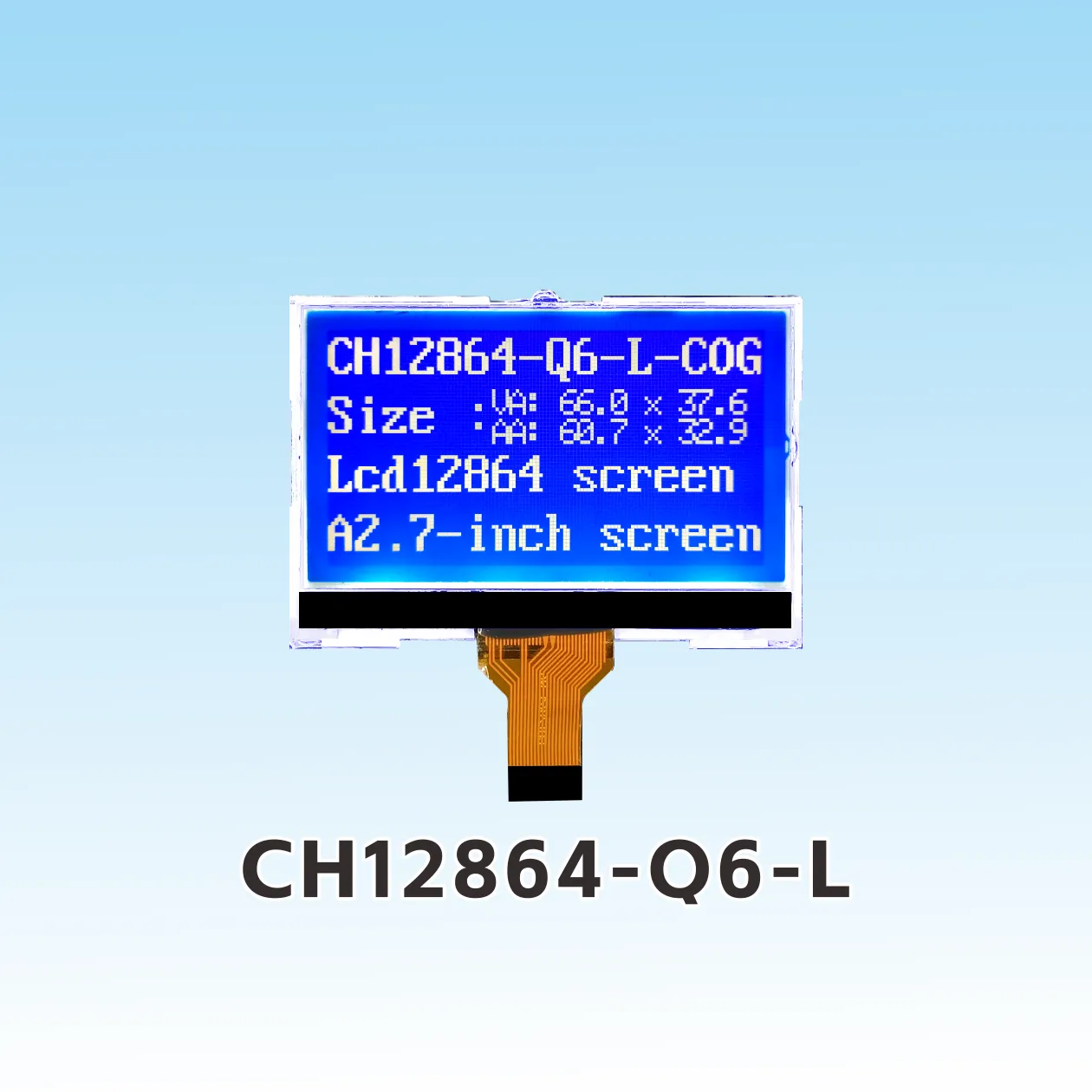

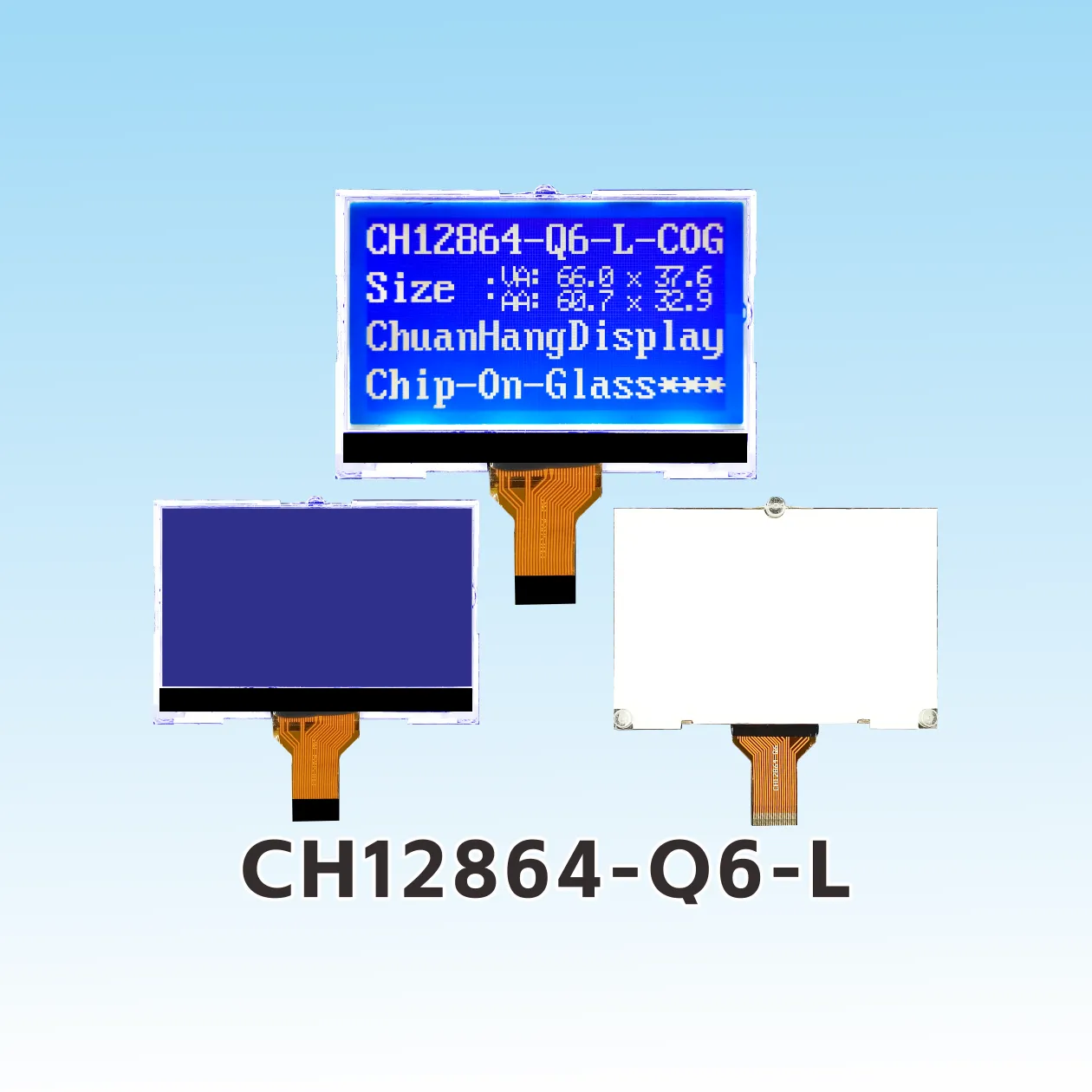

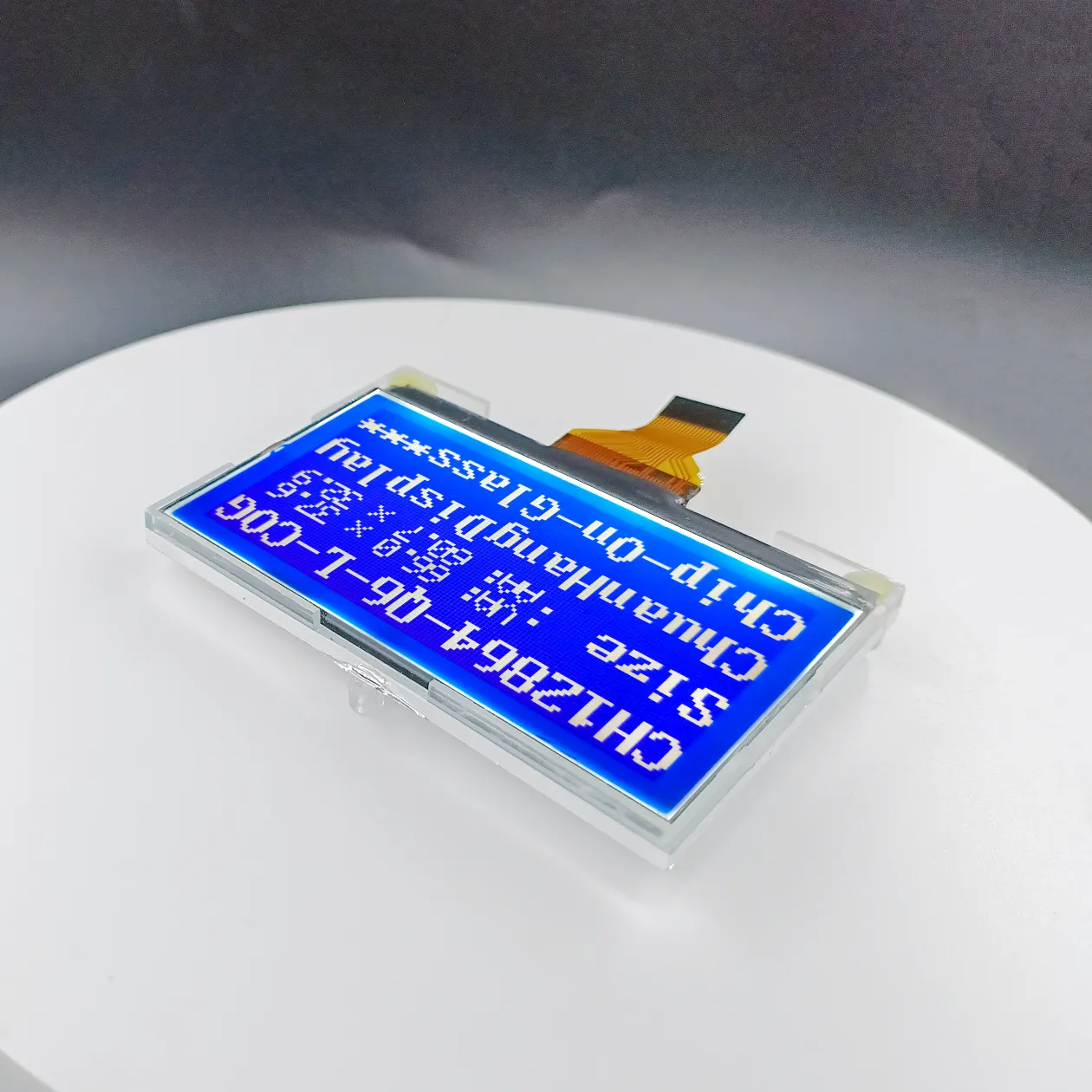

CH12864-Q6-L Plug-in 64x128 LCD
Produktbeschreibung

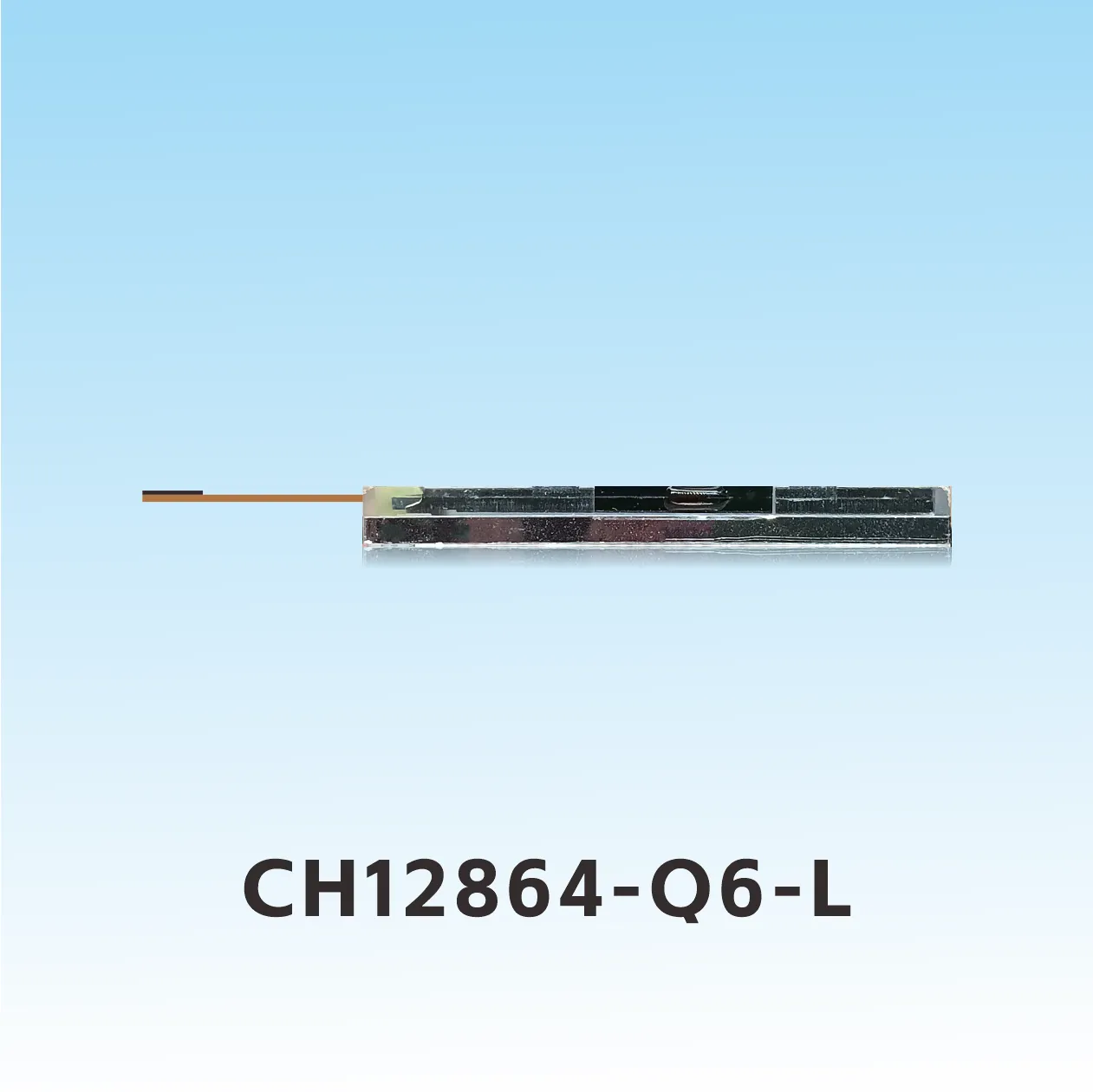

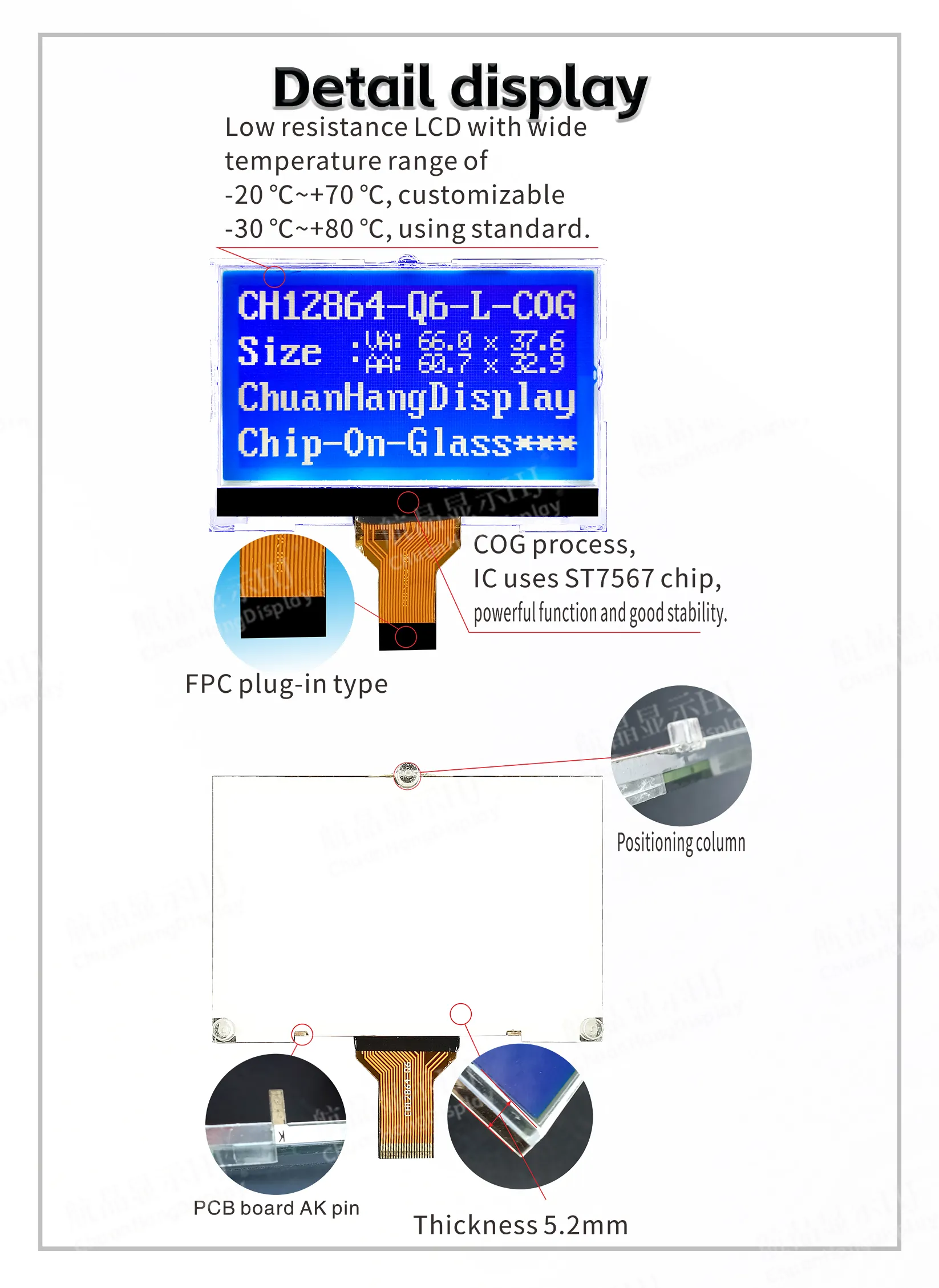

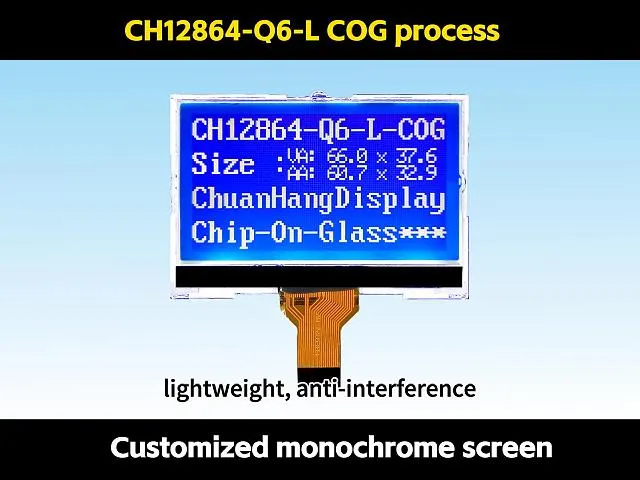

1.1 COG-Prozess, FPC-Flachbandkabel ist die Steckerschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und stabil in der Struktur.
1.2 IC verwendet ST7567, es gibt keine Wortbibliothek im Chip, und der Programmierer erstellt seine eigene Wortbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.

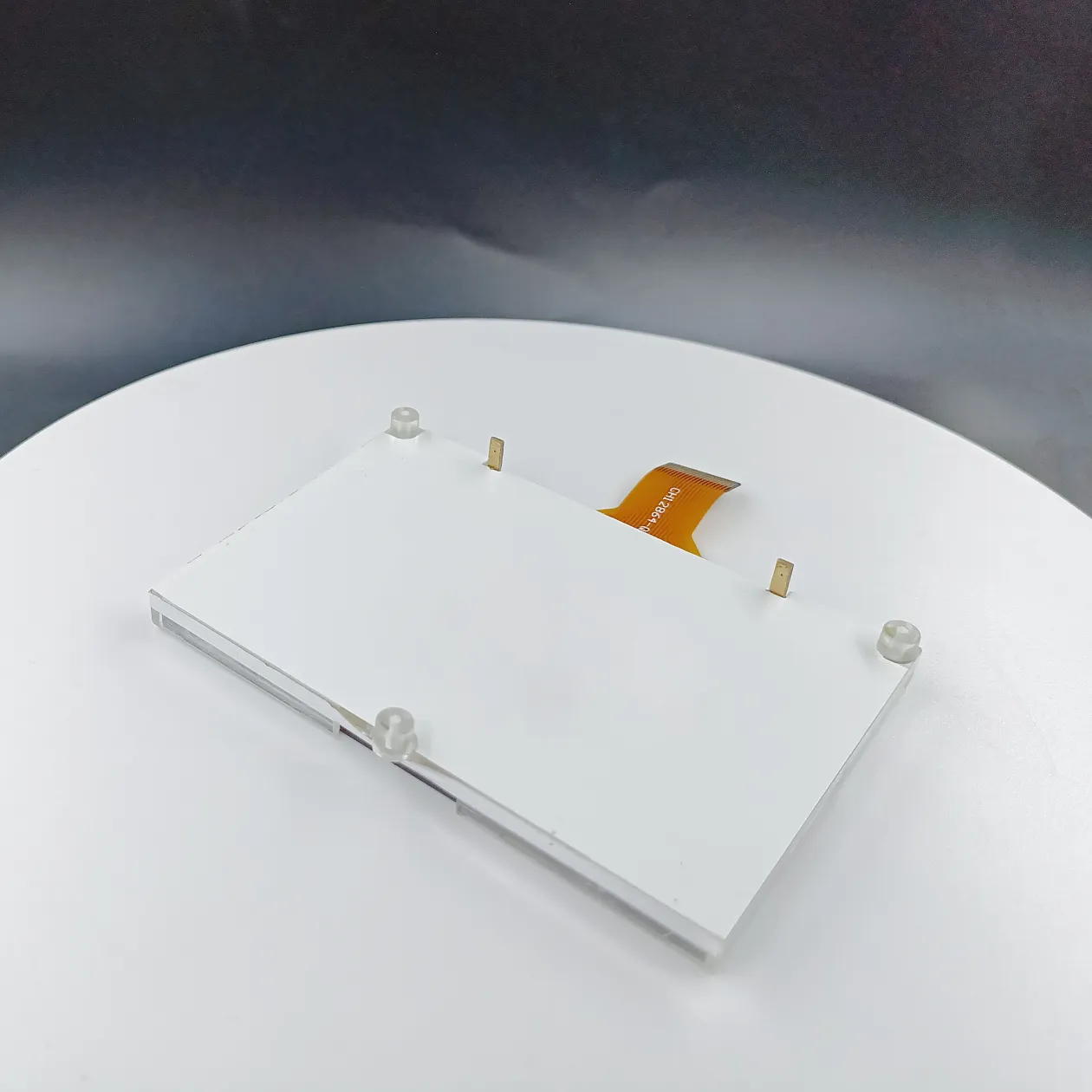

1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 2,9V~3,0V versorgt werden.

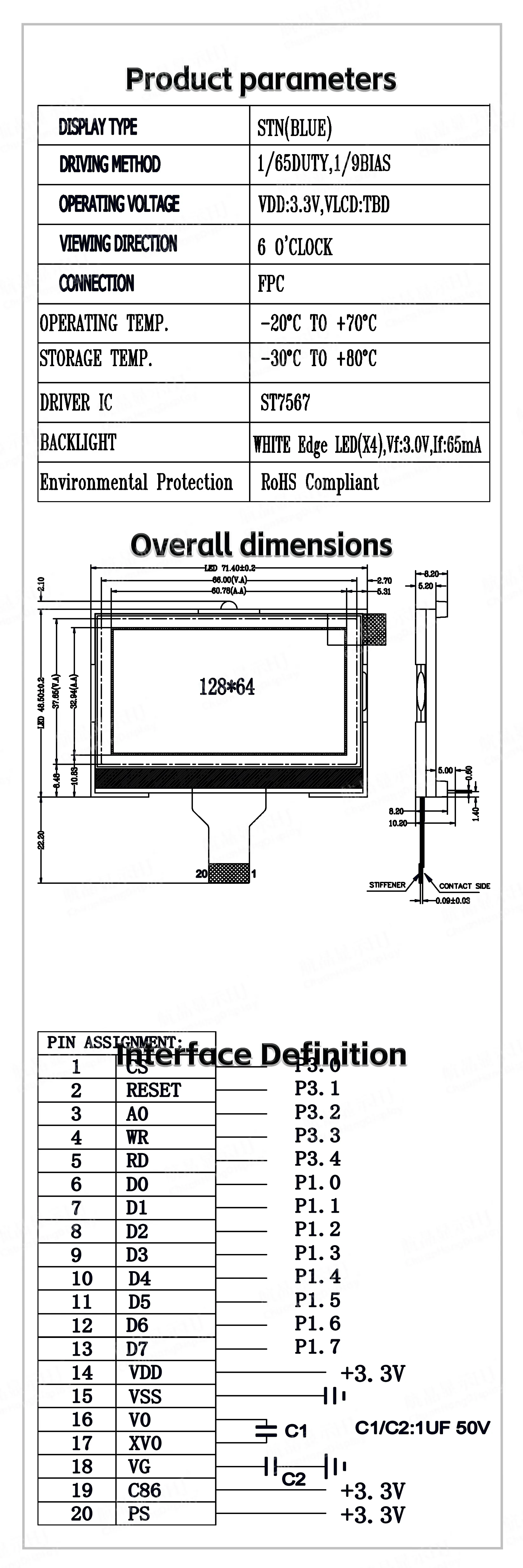

1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
●Der externe Kondensator erzeugt eine Verstärkung.
●Der Kontrast wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≤128x64 Punktmatrix. Optional 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800 Timing oder 8080 Timing.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/ändern/schreiben.
