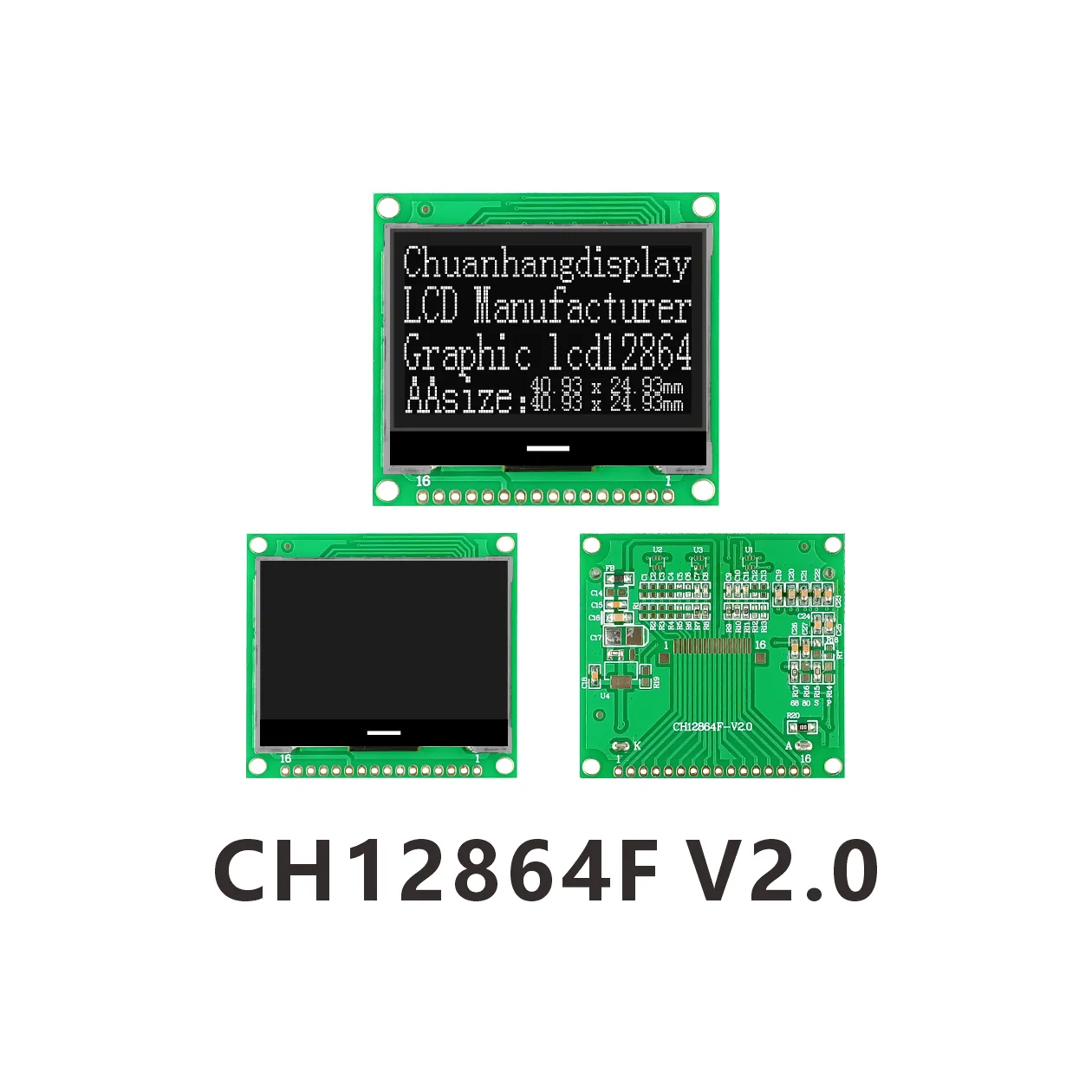

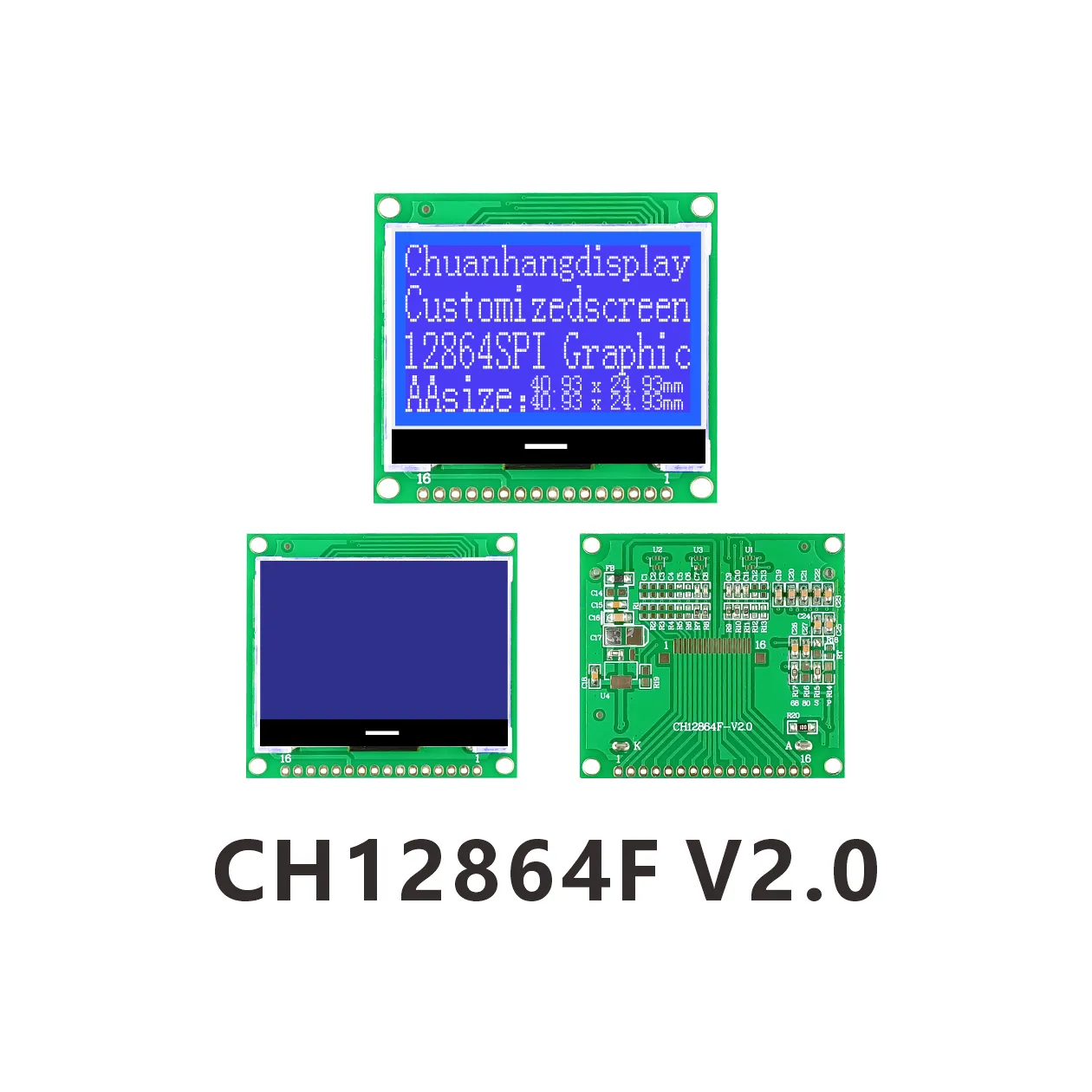

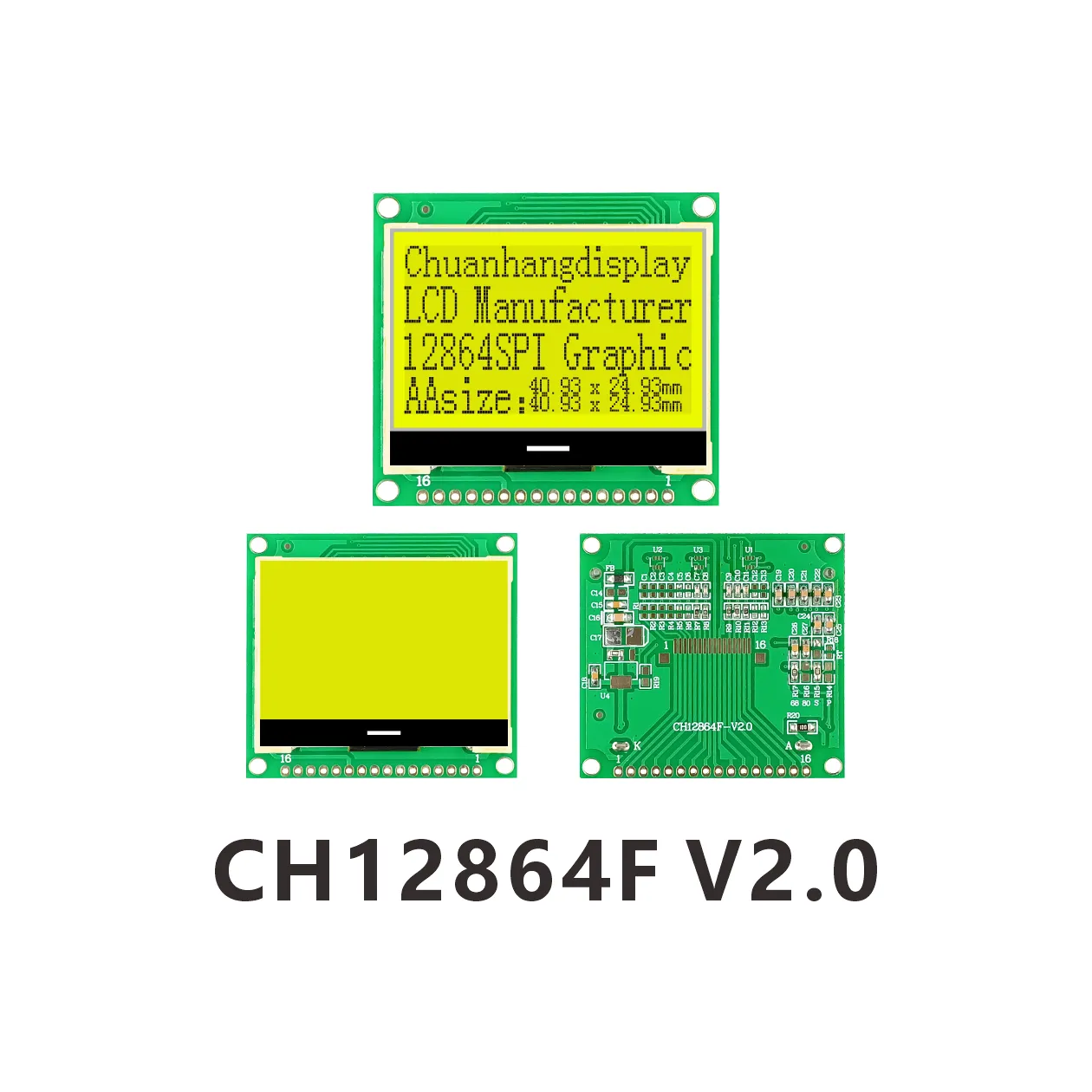

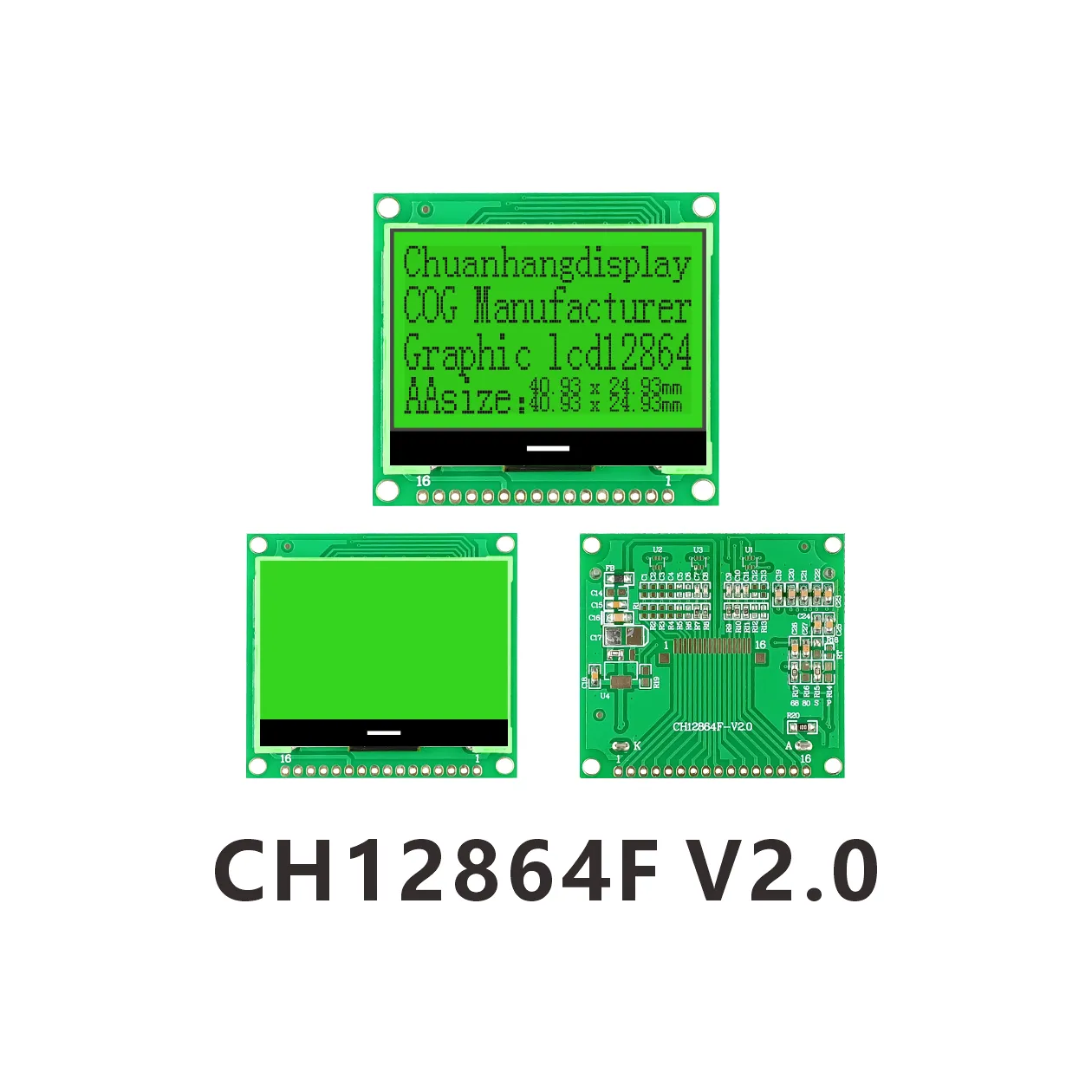

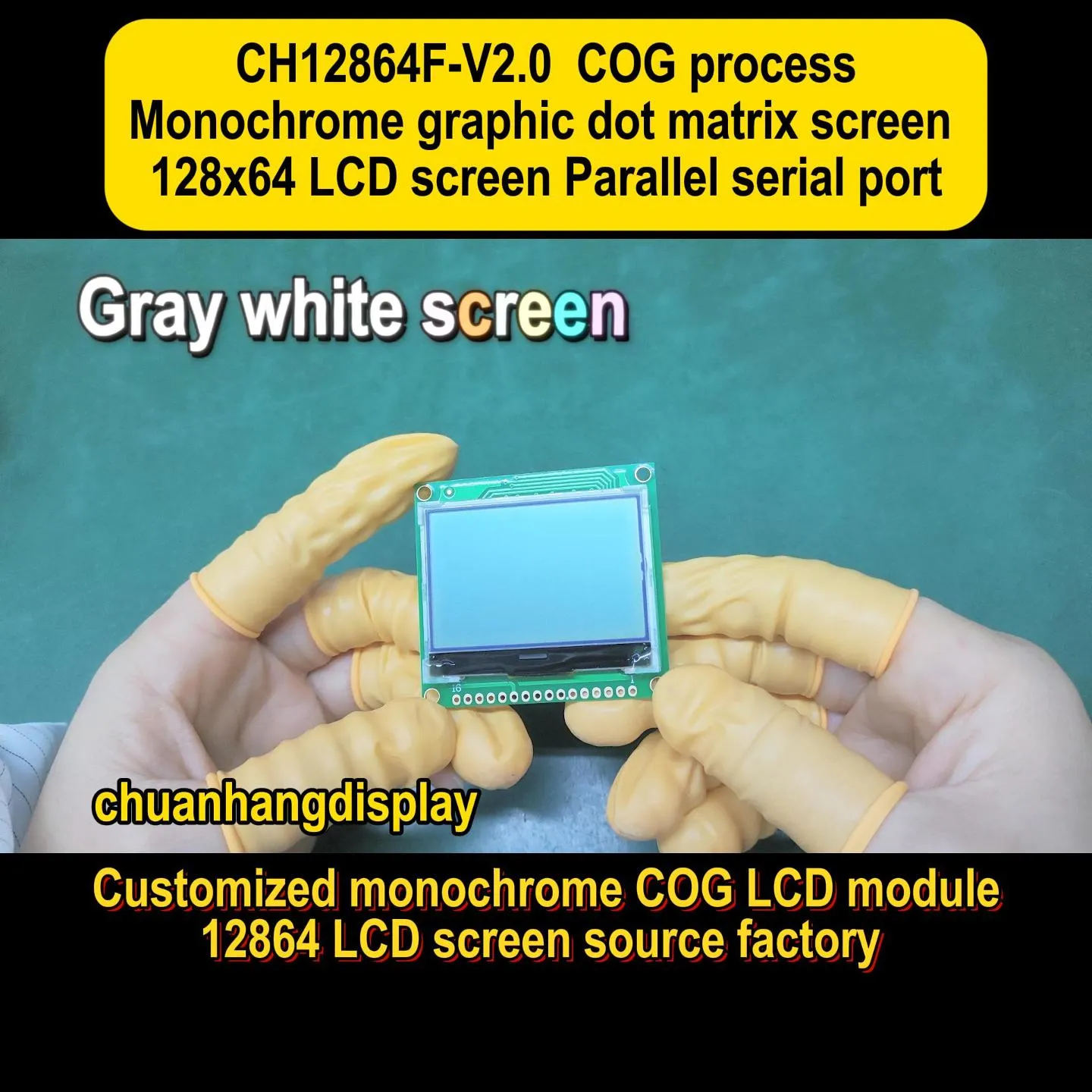

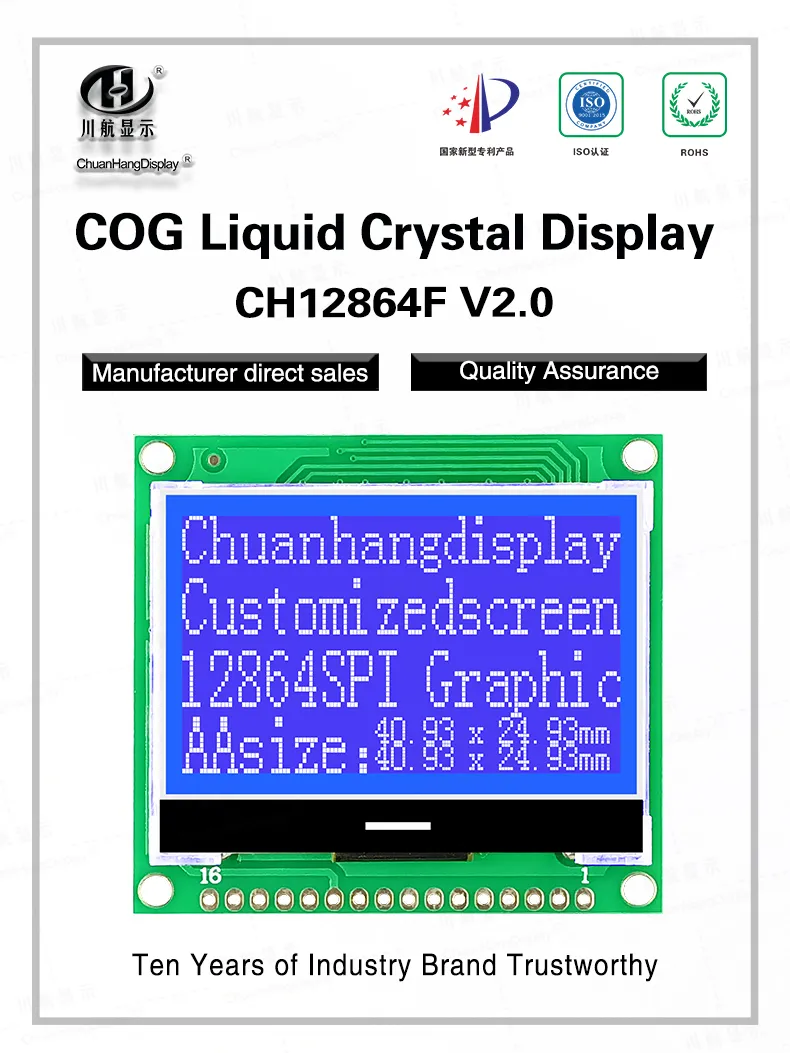

CH12864F-V2.0 LCD COG 12864
Produktbeschreibung

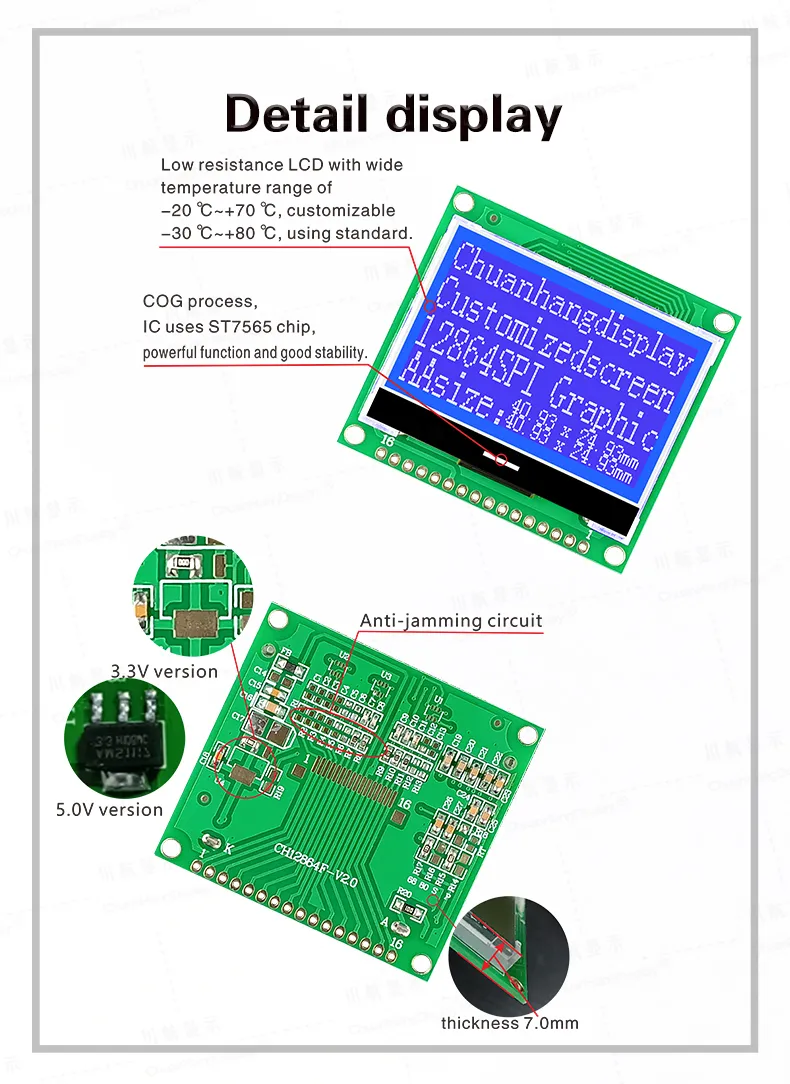

1.1 COG-Prozess, FPC-Verkabelungsschweißprozess, Produkt mit PCB-Platine, Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7565. Es gibt keine Schriftbibliothek im Chip, und Programmierer haben ihre eigenen Schriftbibliotheken.
1.3 Niedriger Stromverbrauch, Standard-3,3V-Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.

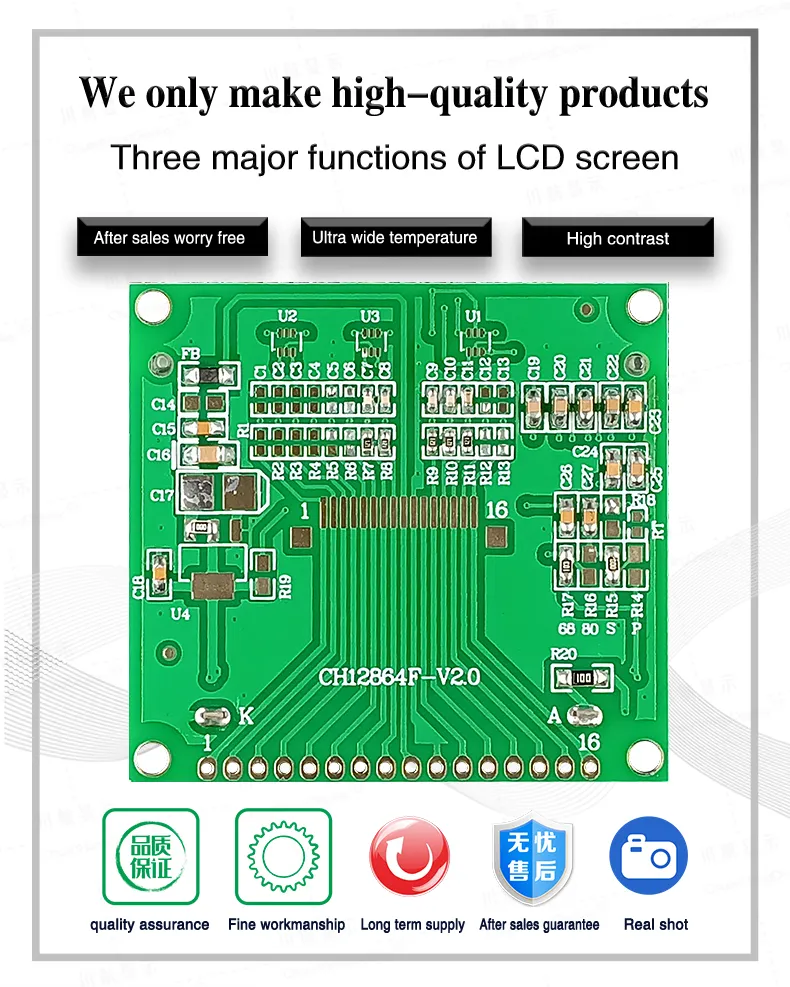

1.4 LED-Hintergrundbeleuchtungen A und K sind PCB-Platinen, die an PCB-Platinen gelötet wurden. LED kann durch PIN9, PIN10 und PIN11 betrieben werden.

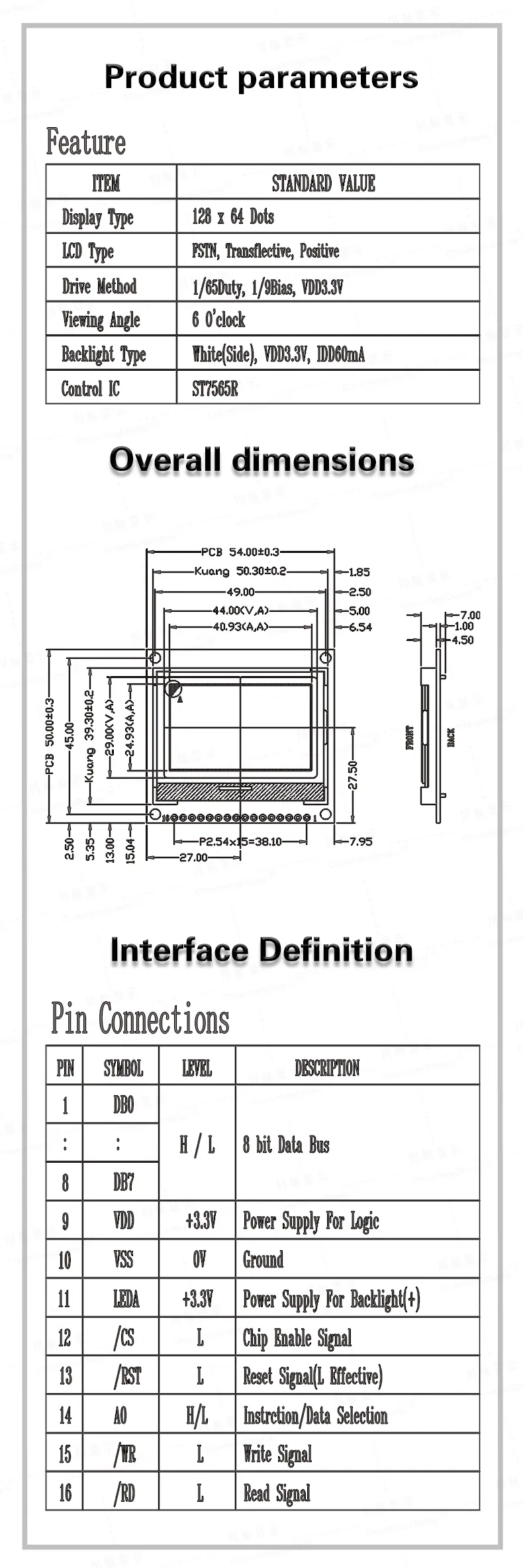

1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bits. Eingebaute Boost-Schaltung.
●Das Kontrastverhältnis wird durch die Software von tief bis flach eingestellt.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix. Sie können die 4-Draht-SPI-Schnittstelle oder den 8-Bit-Parallelport 6800-Timing oder 8080-Timing wählen.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/ändern/schreiben.
