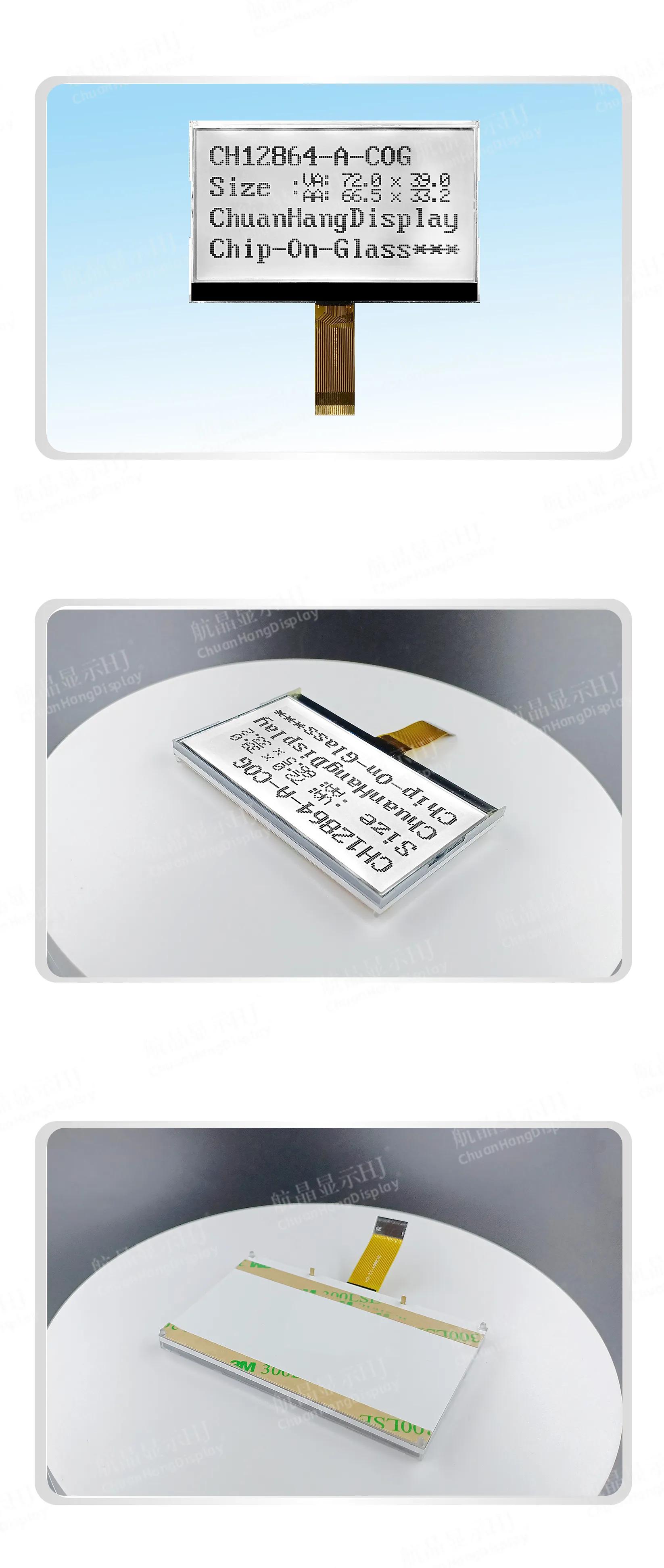

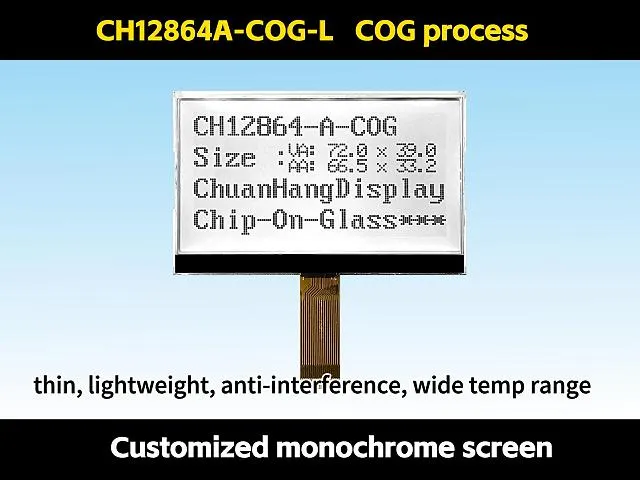

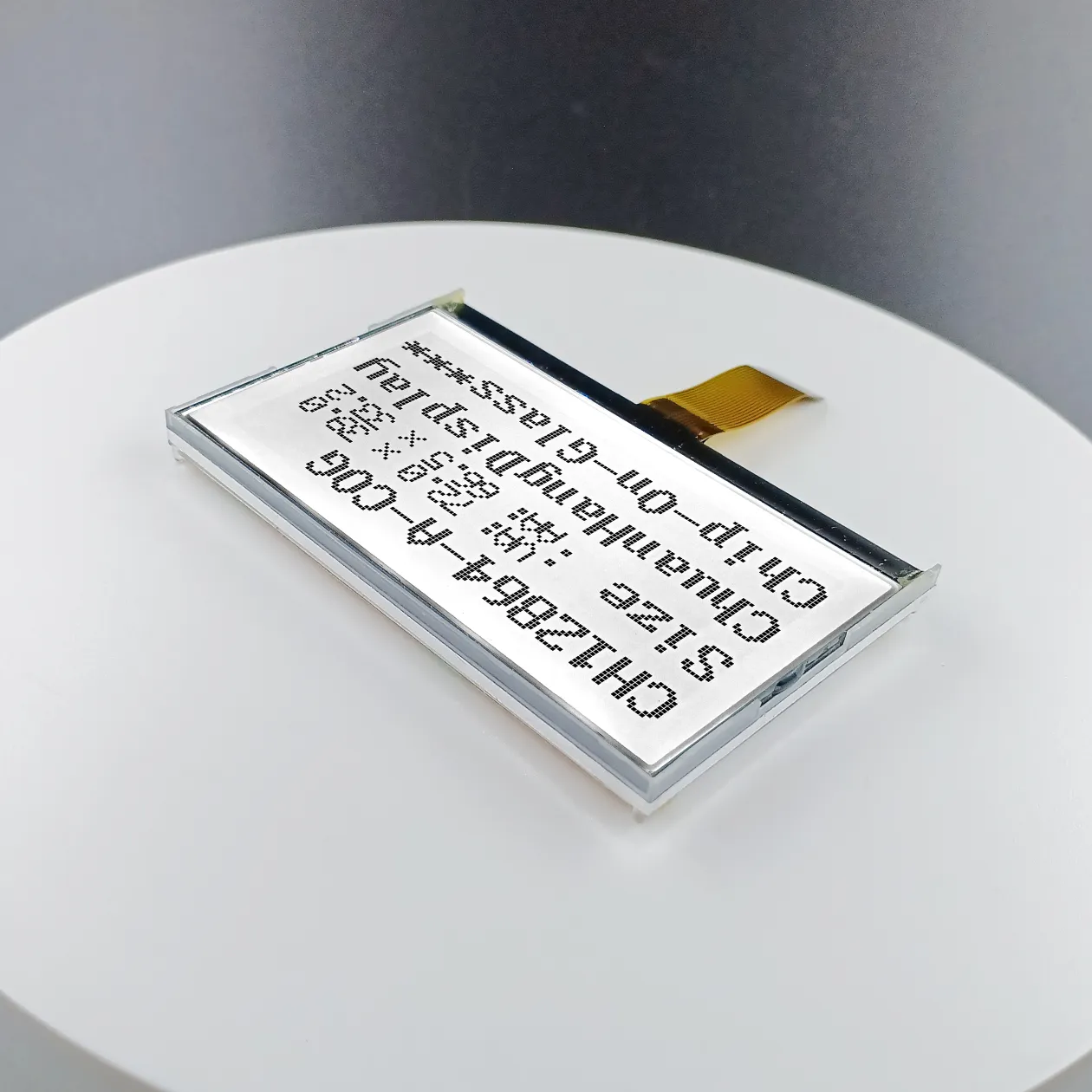

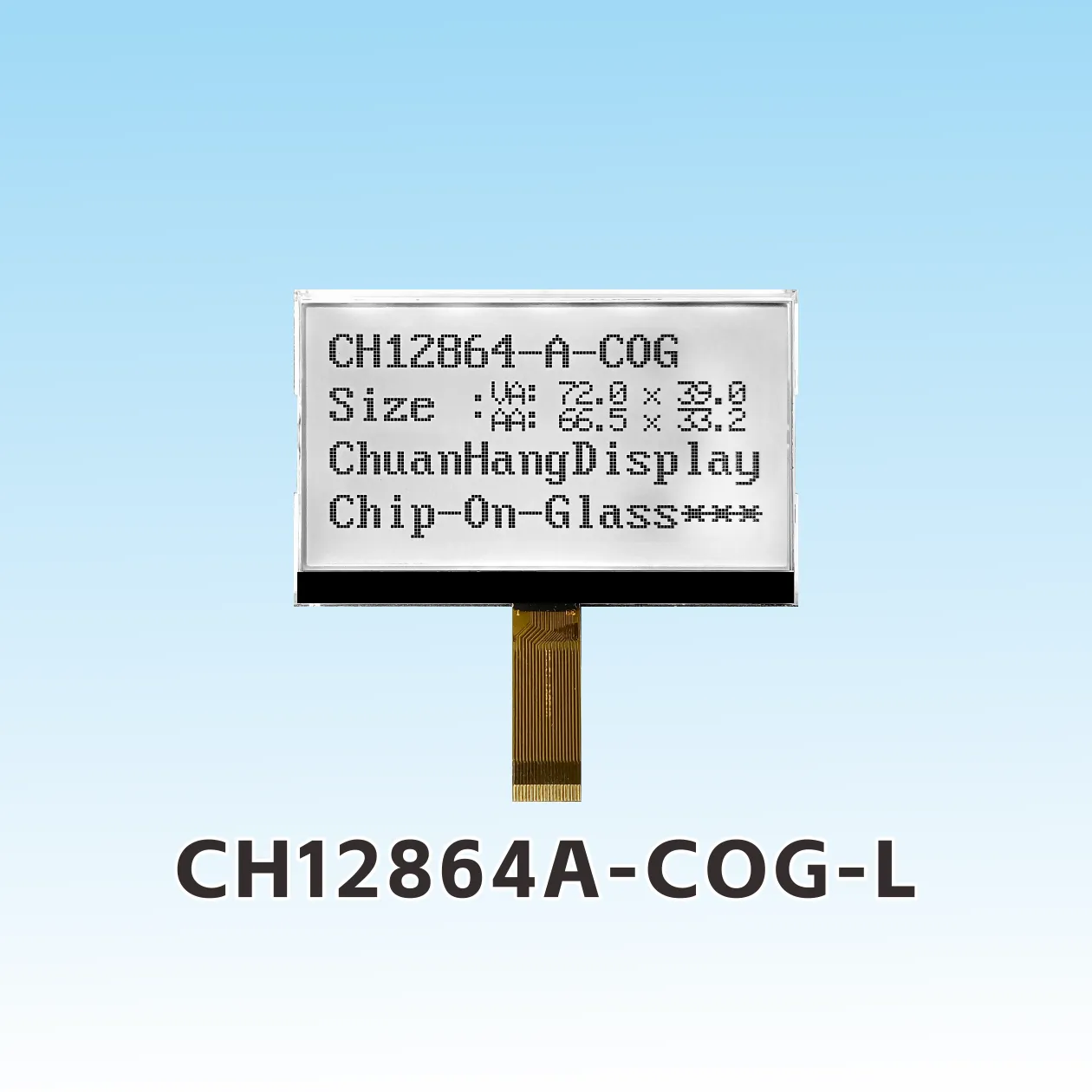

CH12864A-COG-L COG-LCD-Display
Produktbeschreibung

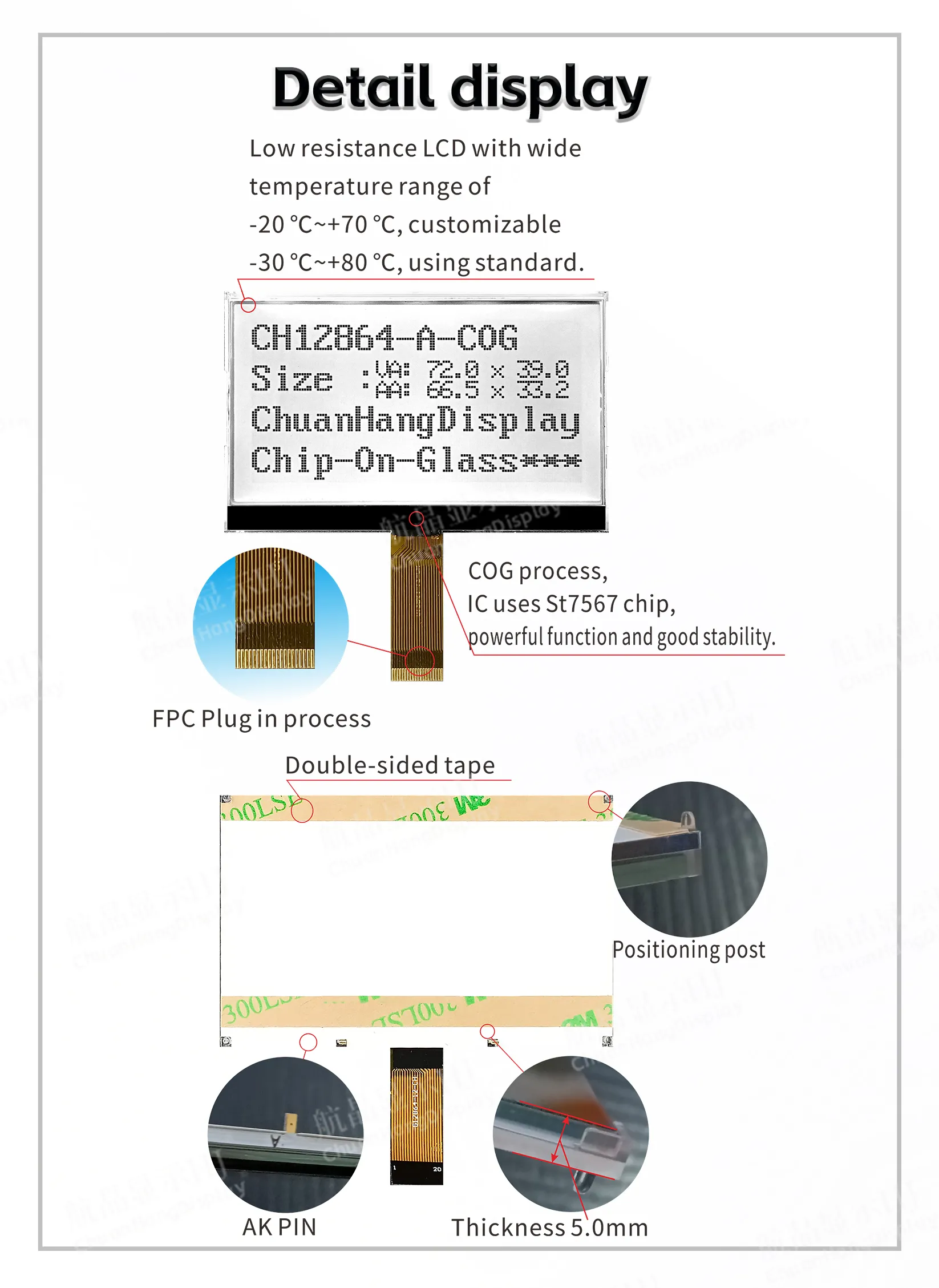

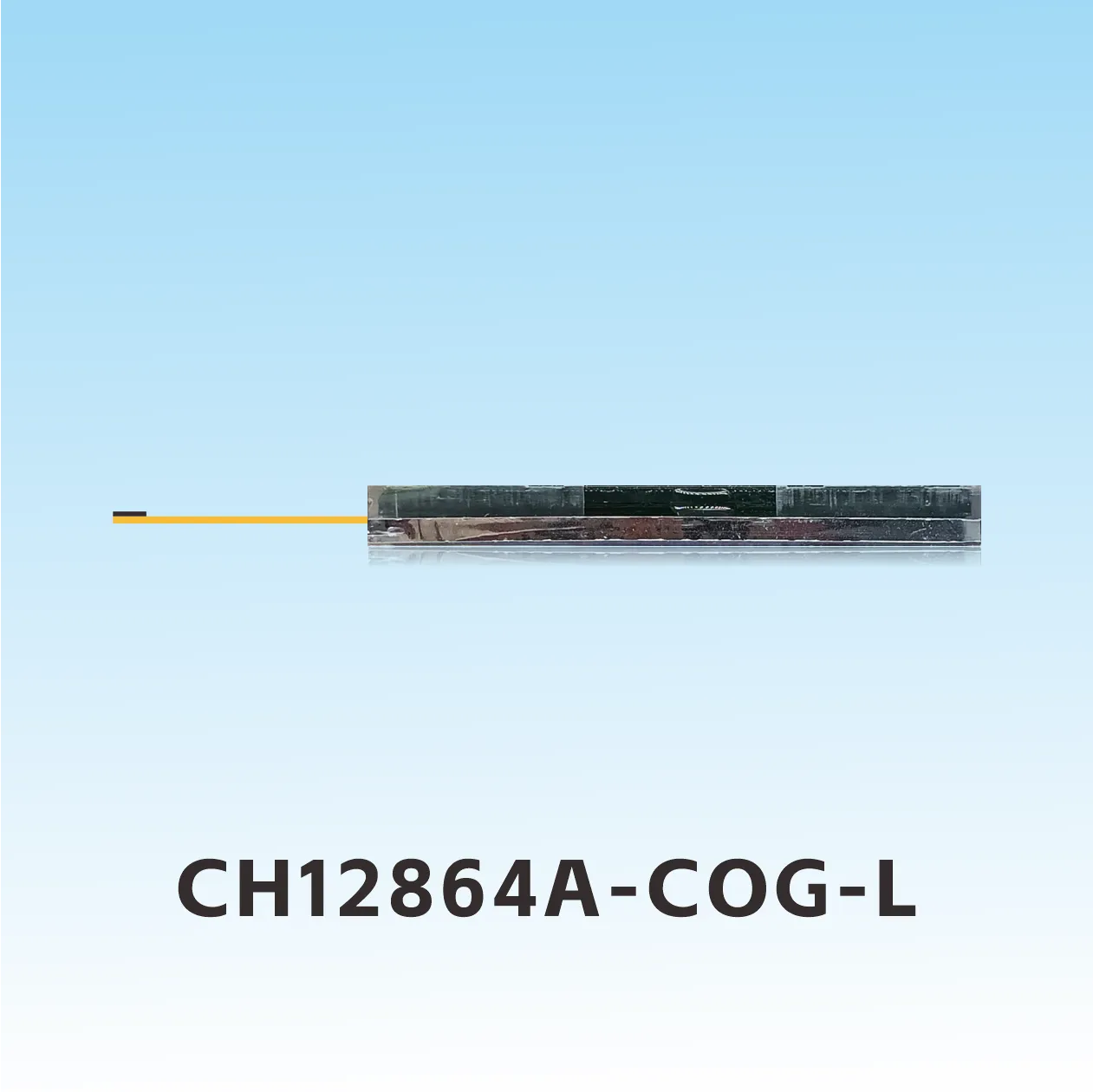

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer kompiliert seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA, Hintergrundbeleuchtungsstrom unter 100mA.

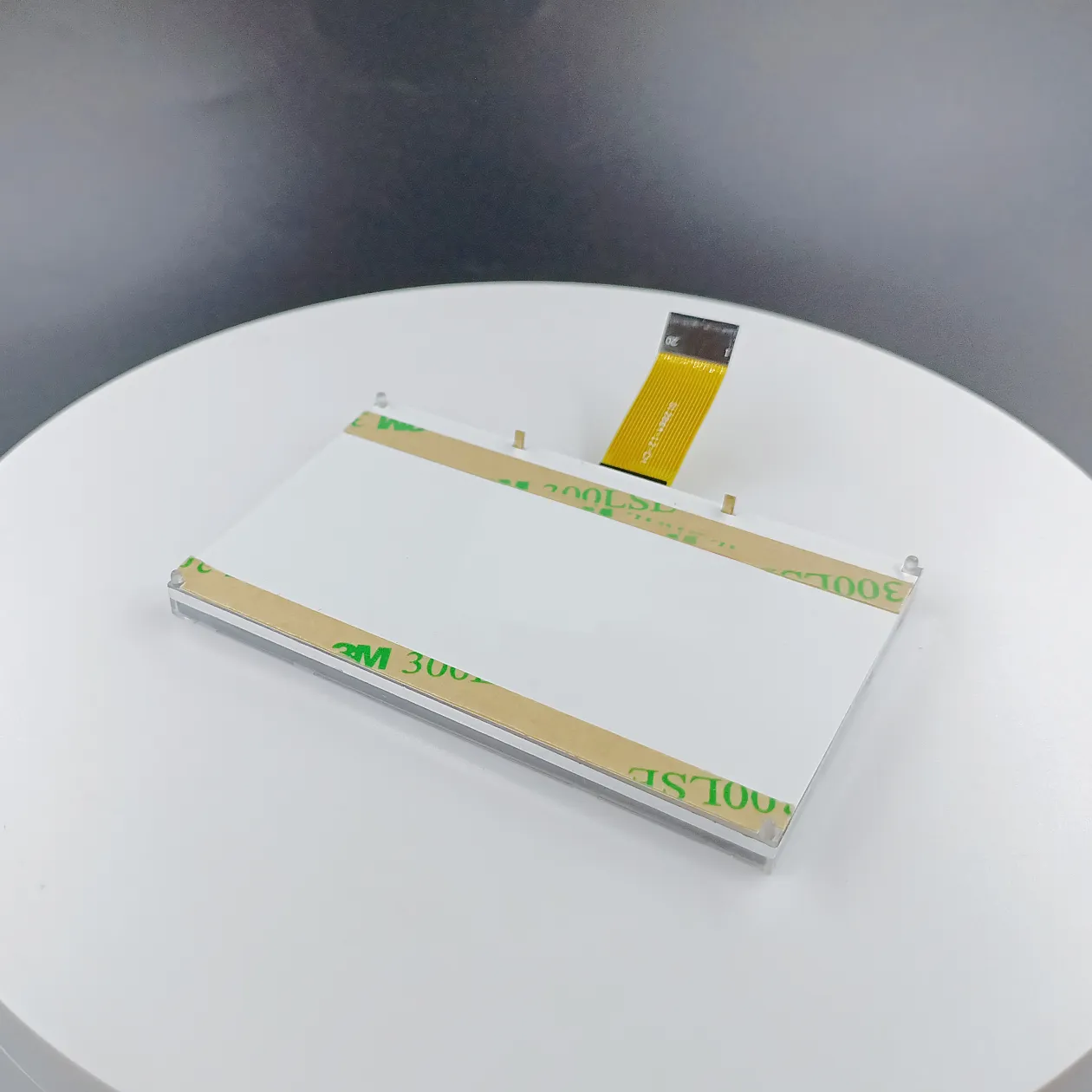

1.4 LED-Hintergrundbeleuchtung A und K sind Leiterplatten. A und K benötigen eine separate Stromversorgung von 2,9V~3,0V.
1.5 Produkteigenschaften:
●Der eingebaute Anzeigedaten-RAM ist 64x128 Bits. Mehrere externe Kondensatoren erzeugen eine Verstärkung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).

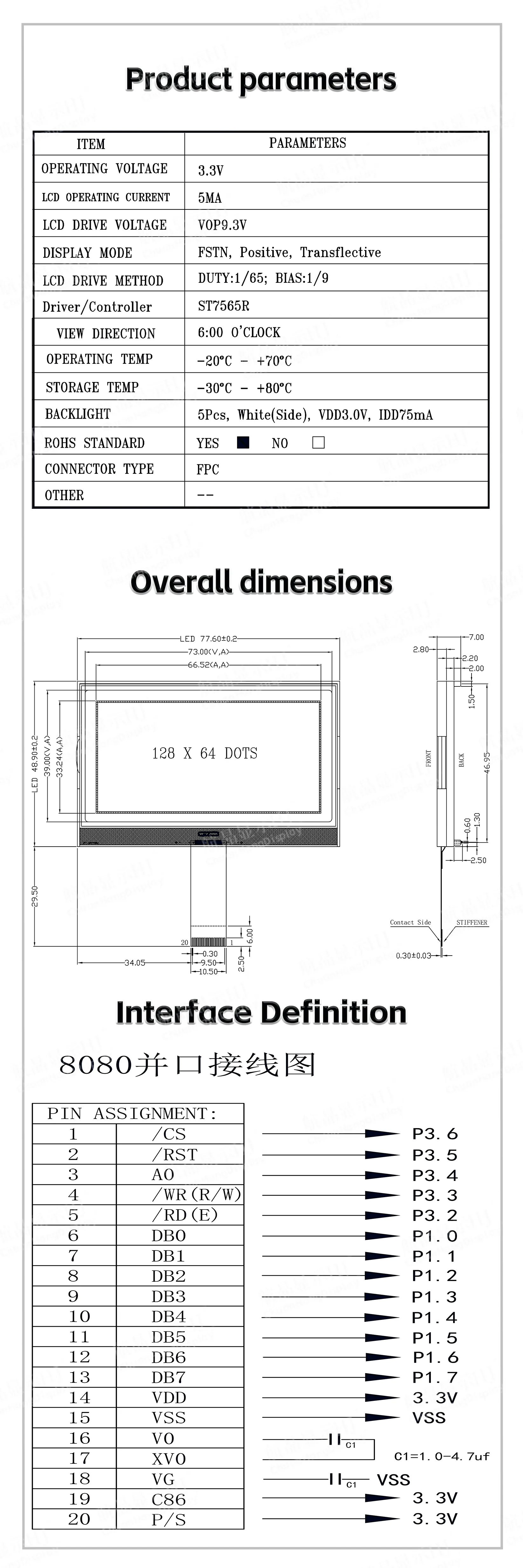

●Einzelbild ≤128x64 Punktmatrix. Sie können eine 4-Draht-SPI-Schnittstelle oder ein 8-Bit-Parallel-6800-Timing oder 8080-Timing wählen.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, lesen/modifizieren/schreiben.
