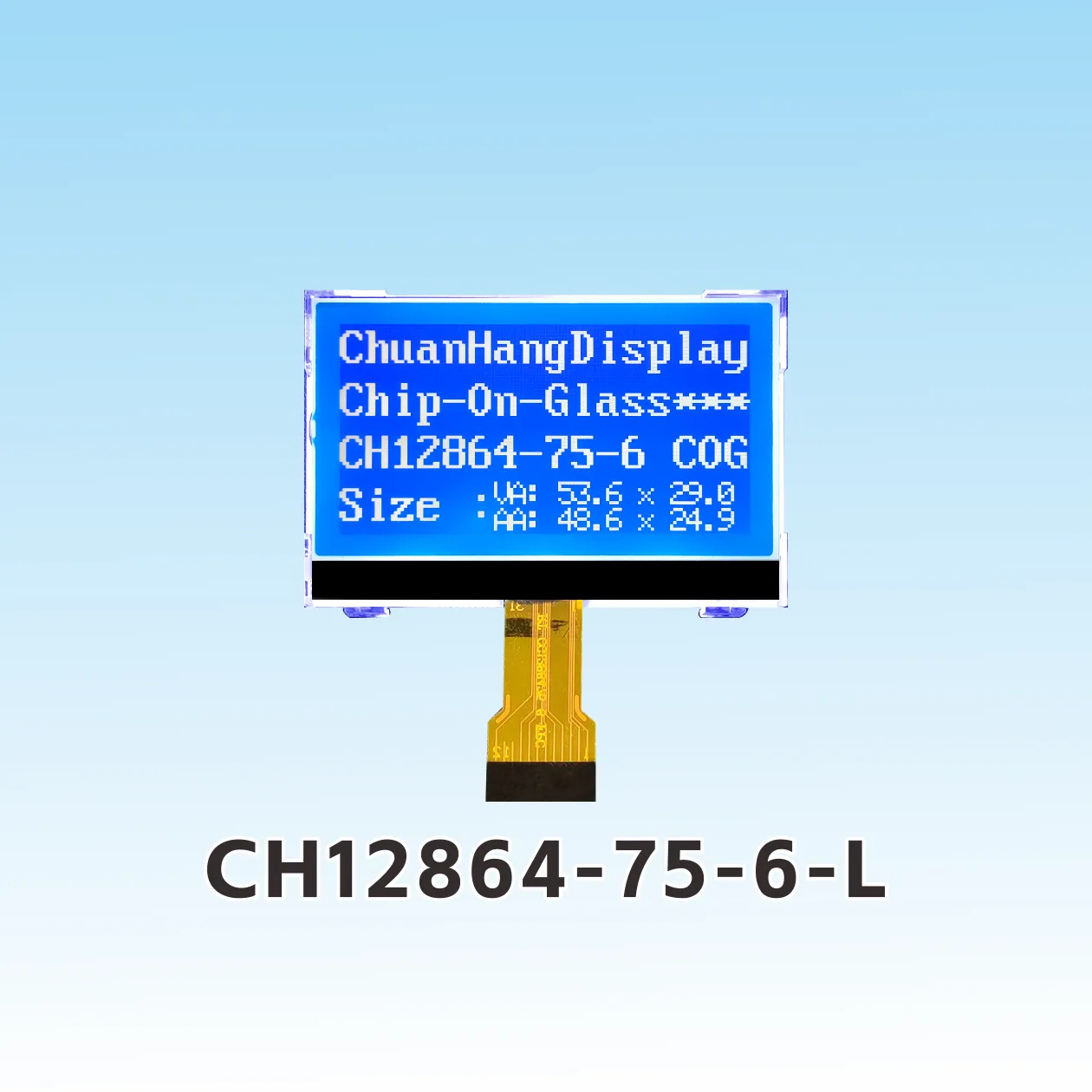

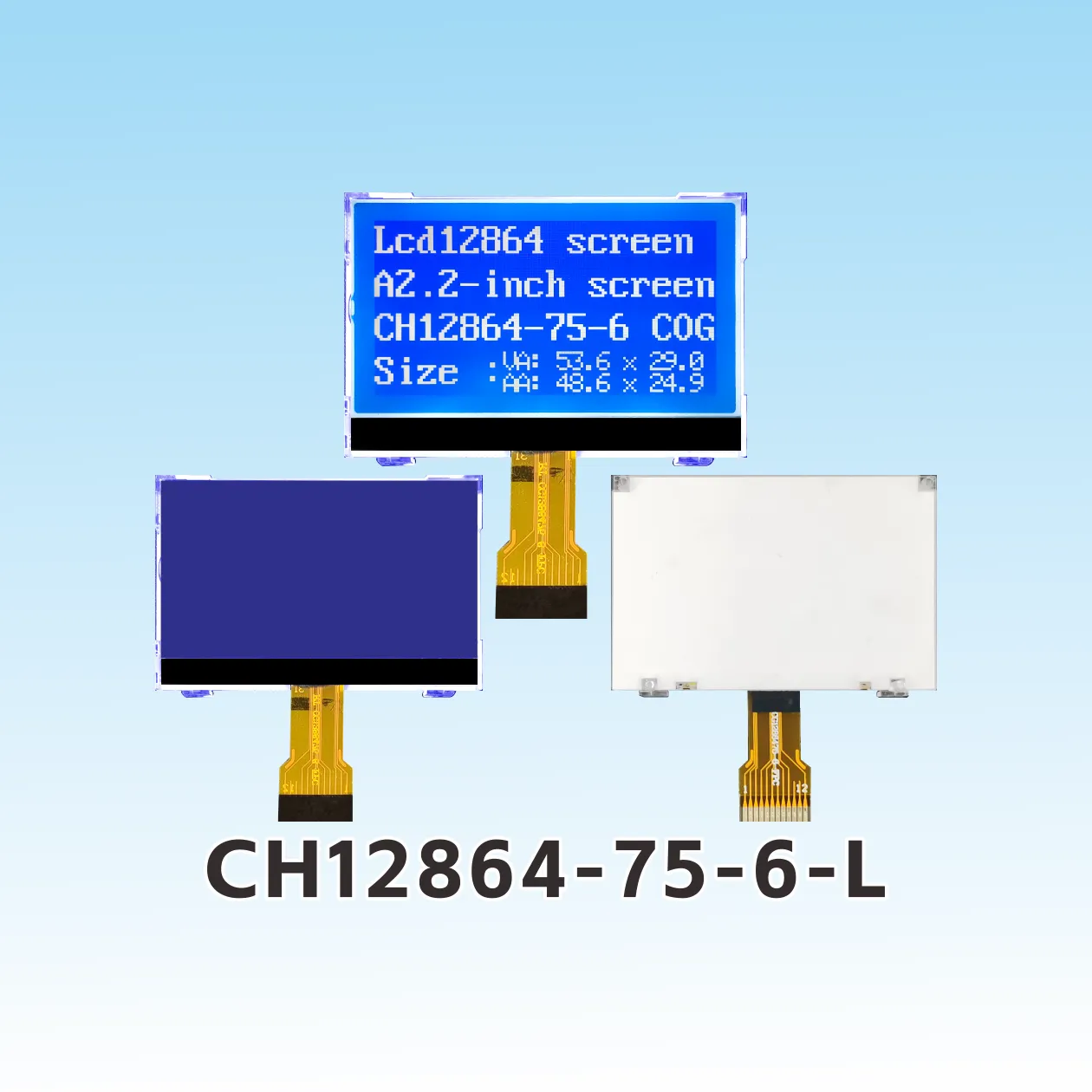

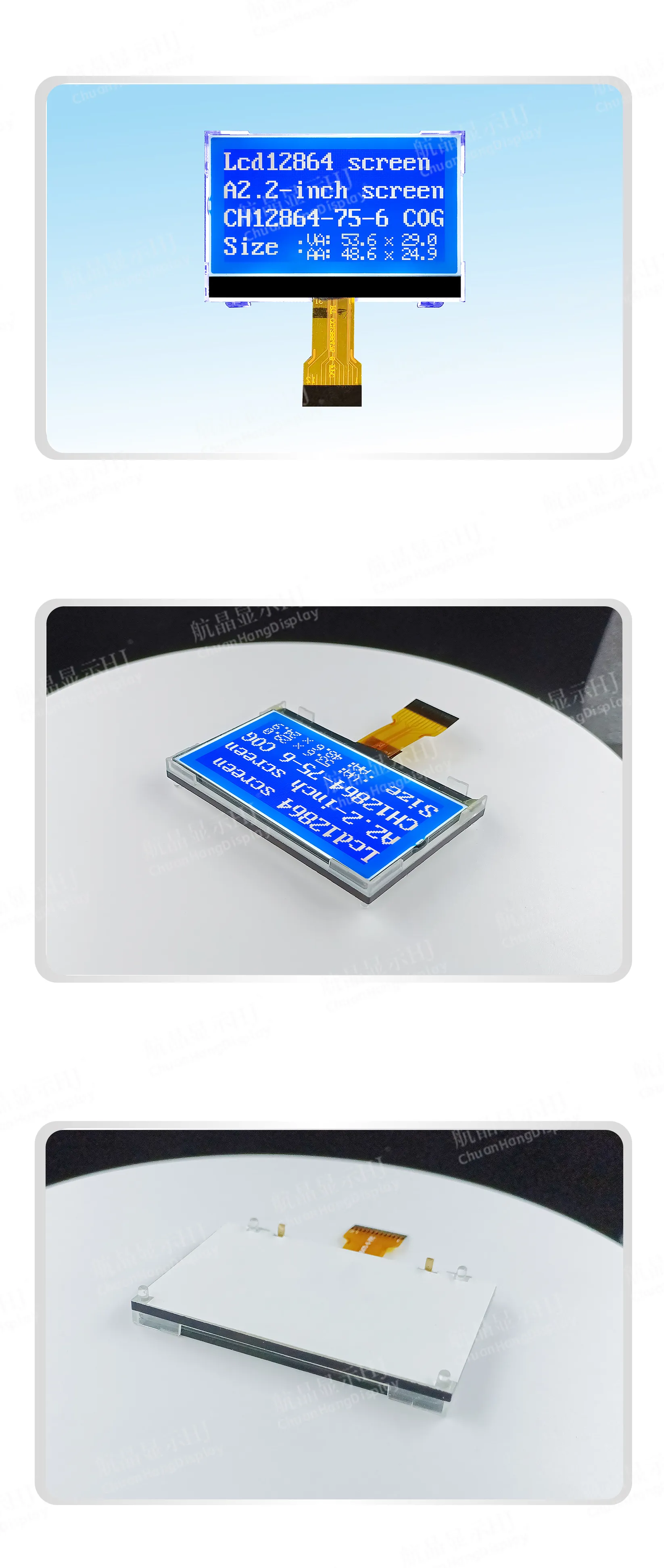

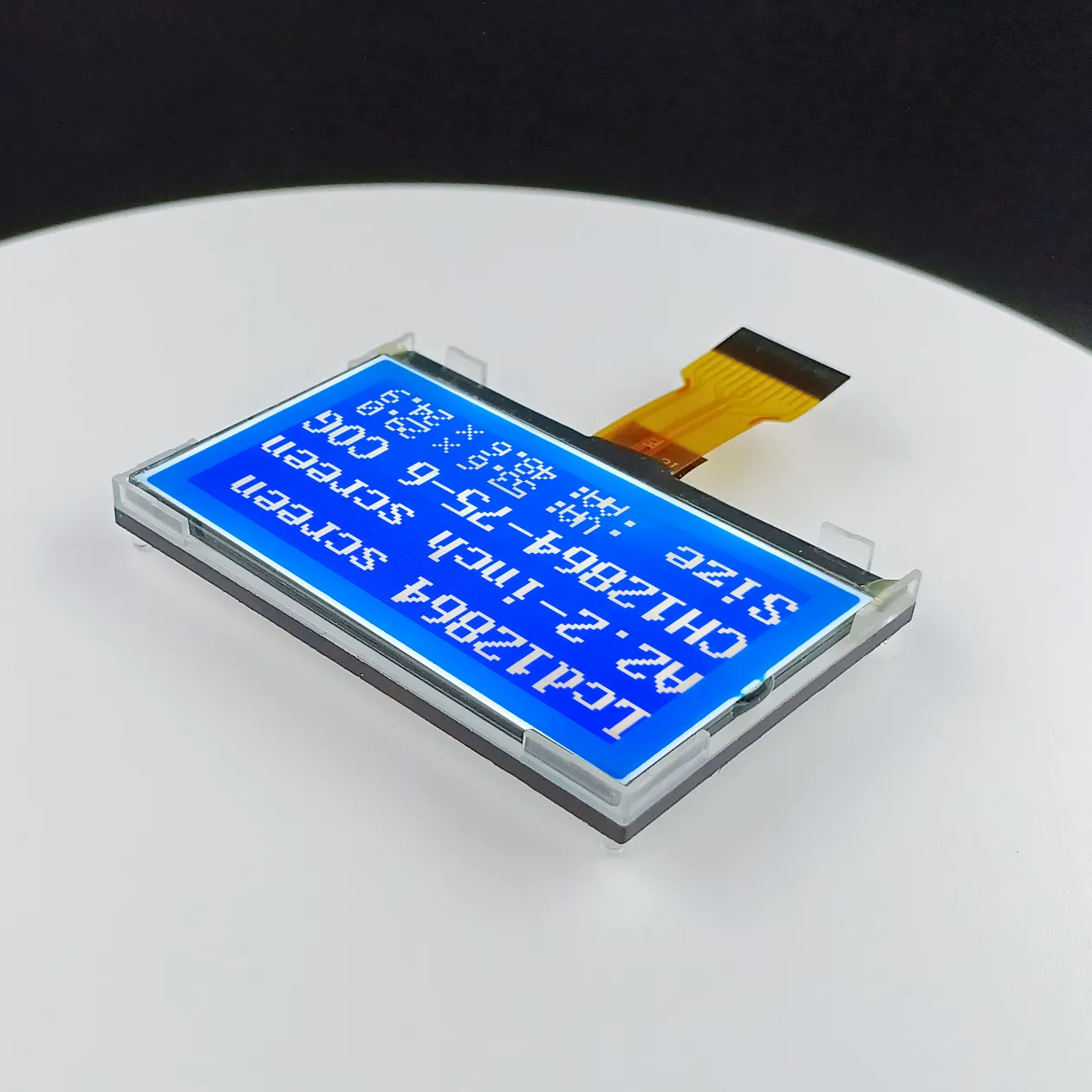

CH12864-75-6-L128x64 GLCD
Produktbeschreibung

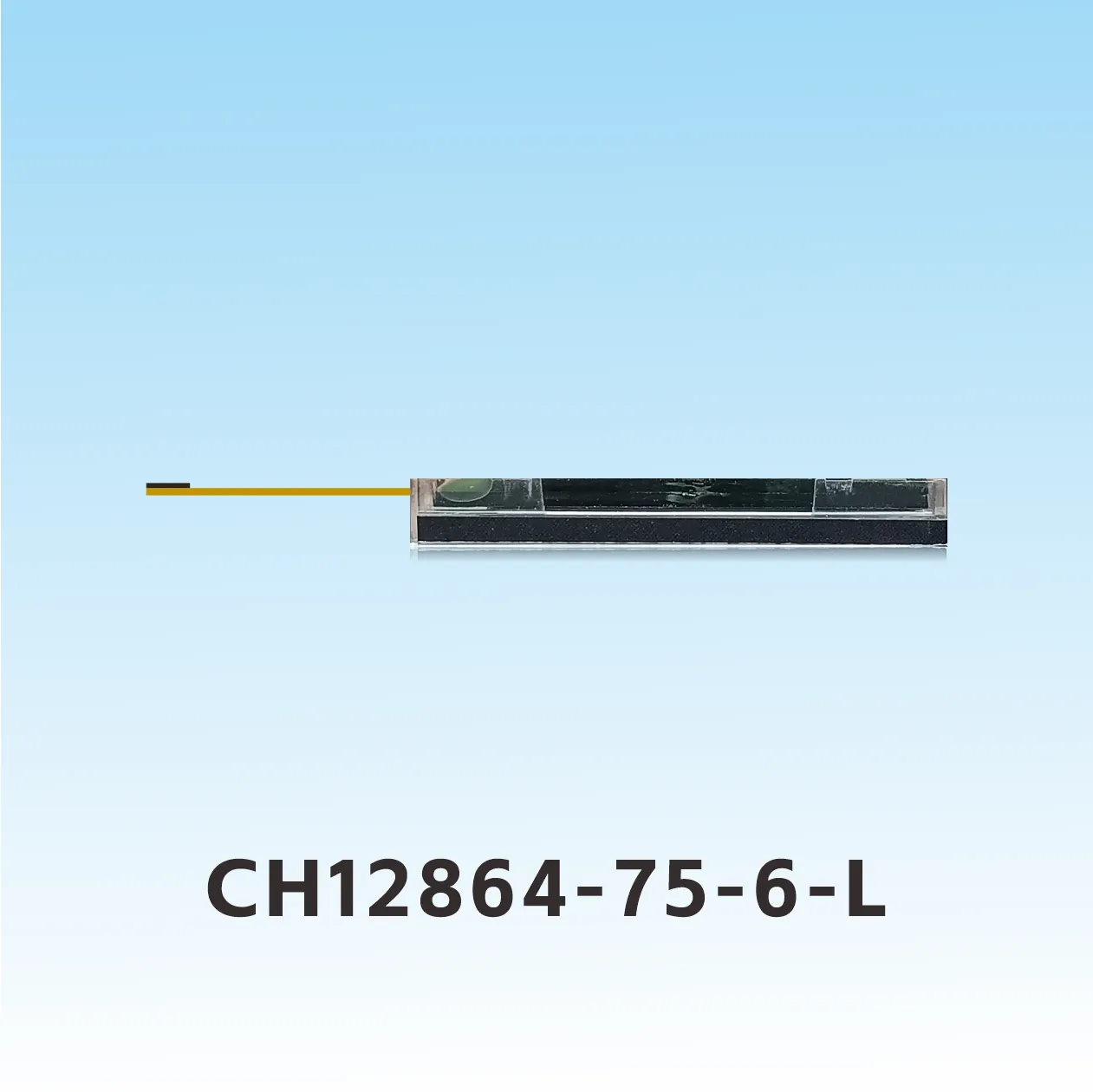

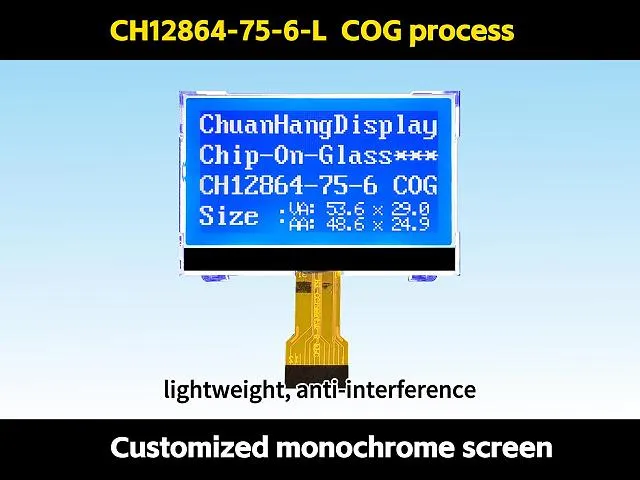

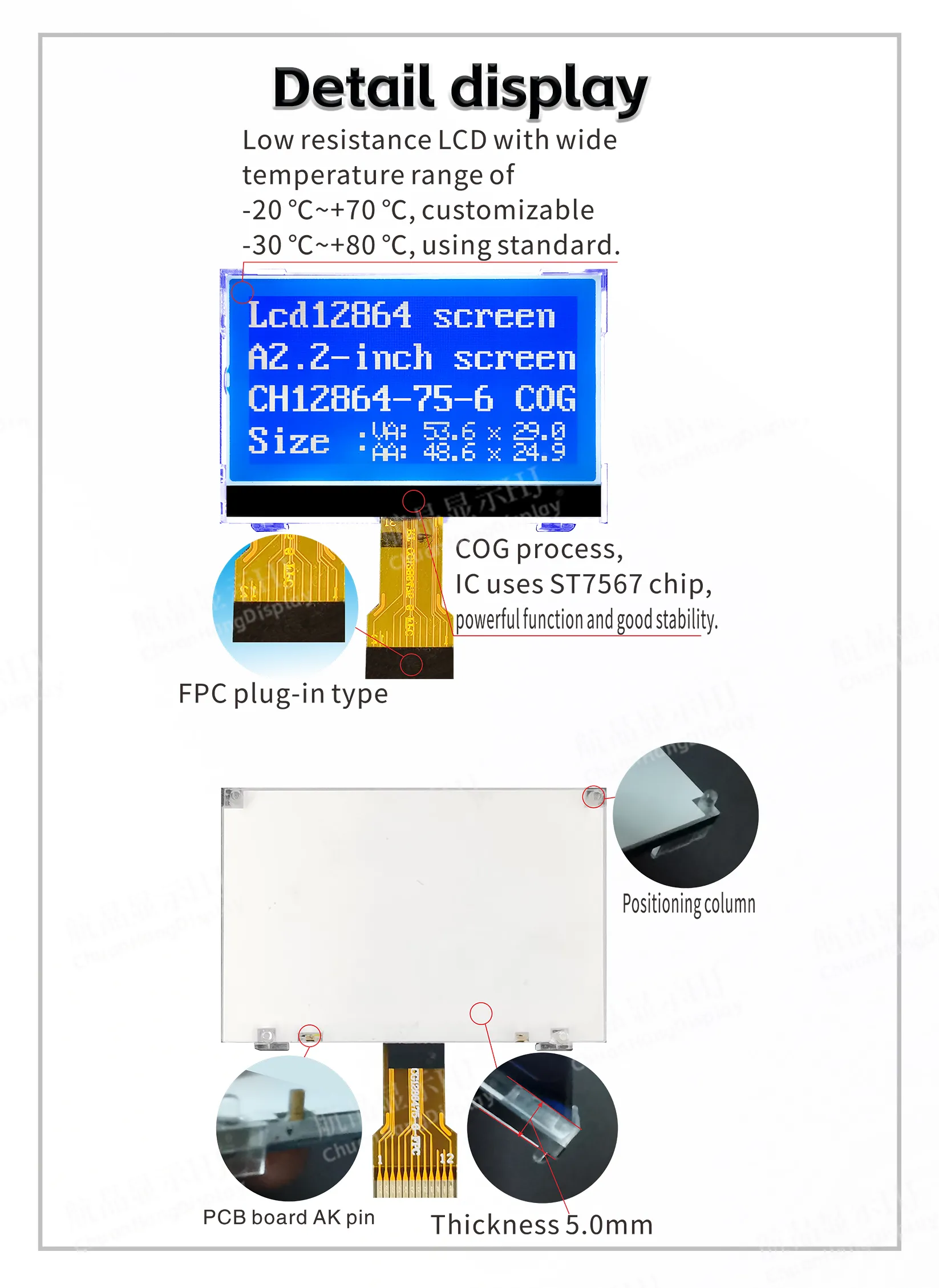

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckerschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und hat eine stabile Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA, Hintergrundbeleuchtungsstrom unter 60mA.

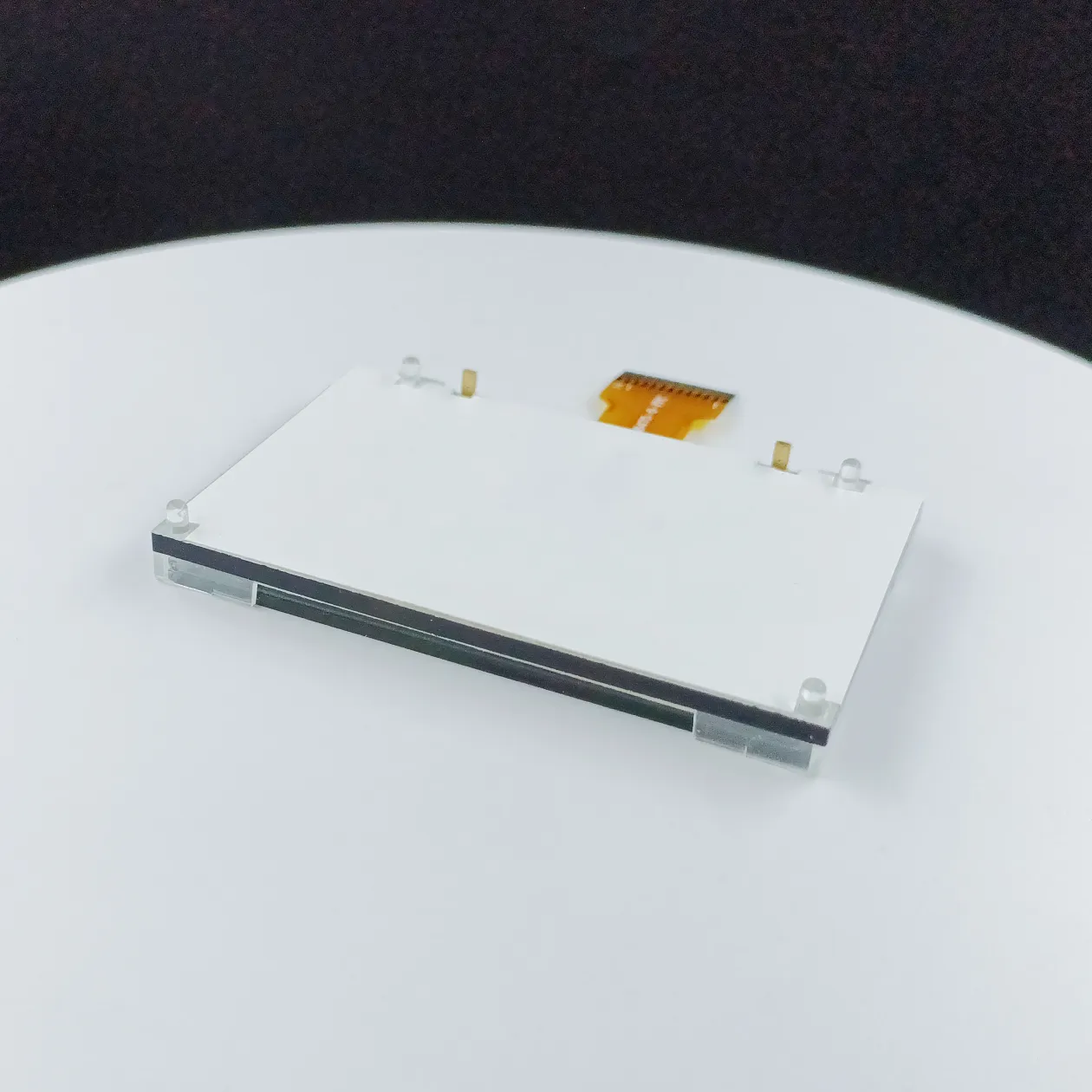

1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 2,9V~3,0V versorgt werden.

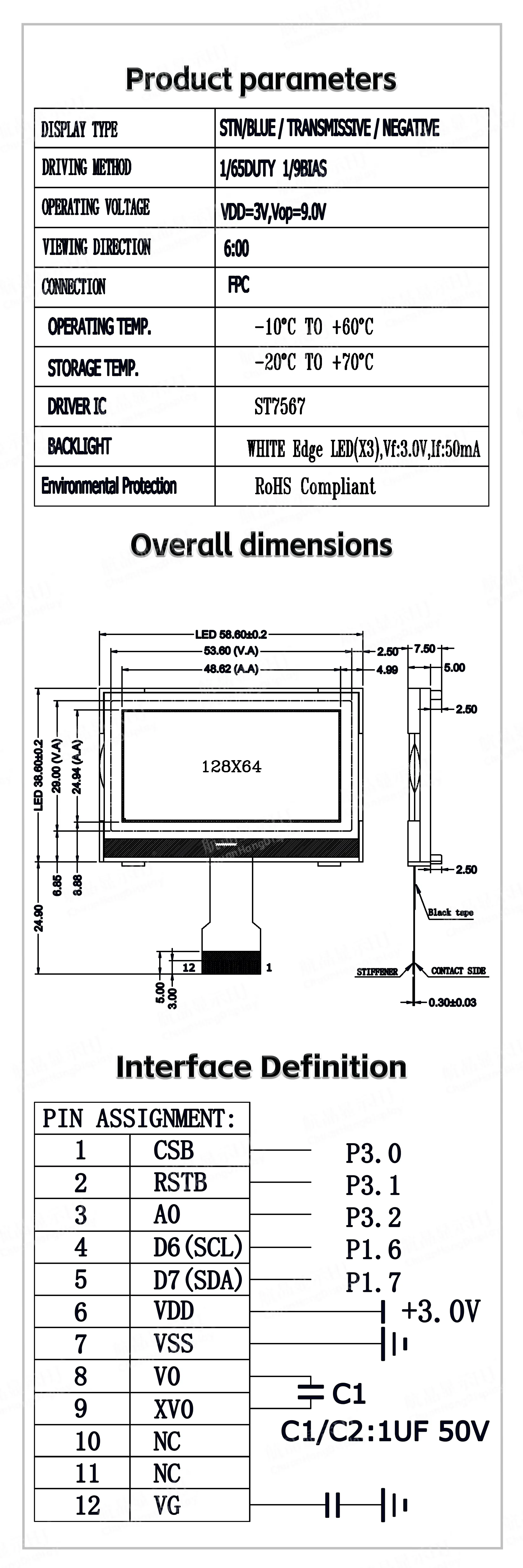

1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
●Der externe Kondensator erzeugt eine Spannungserhöhung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstellenkommunikation.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige.
