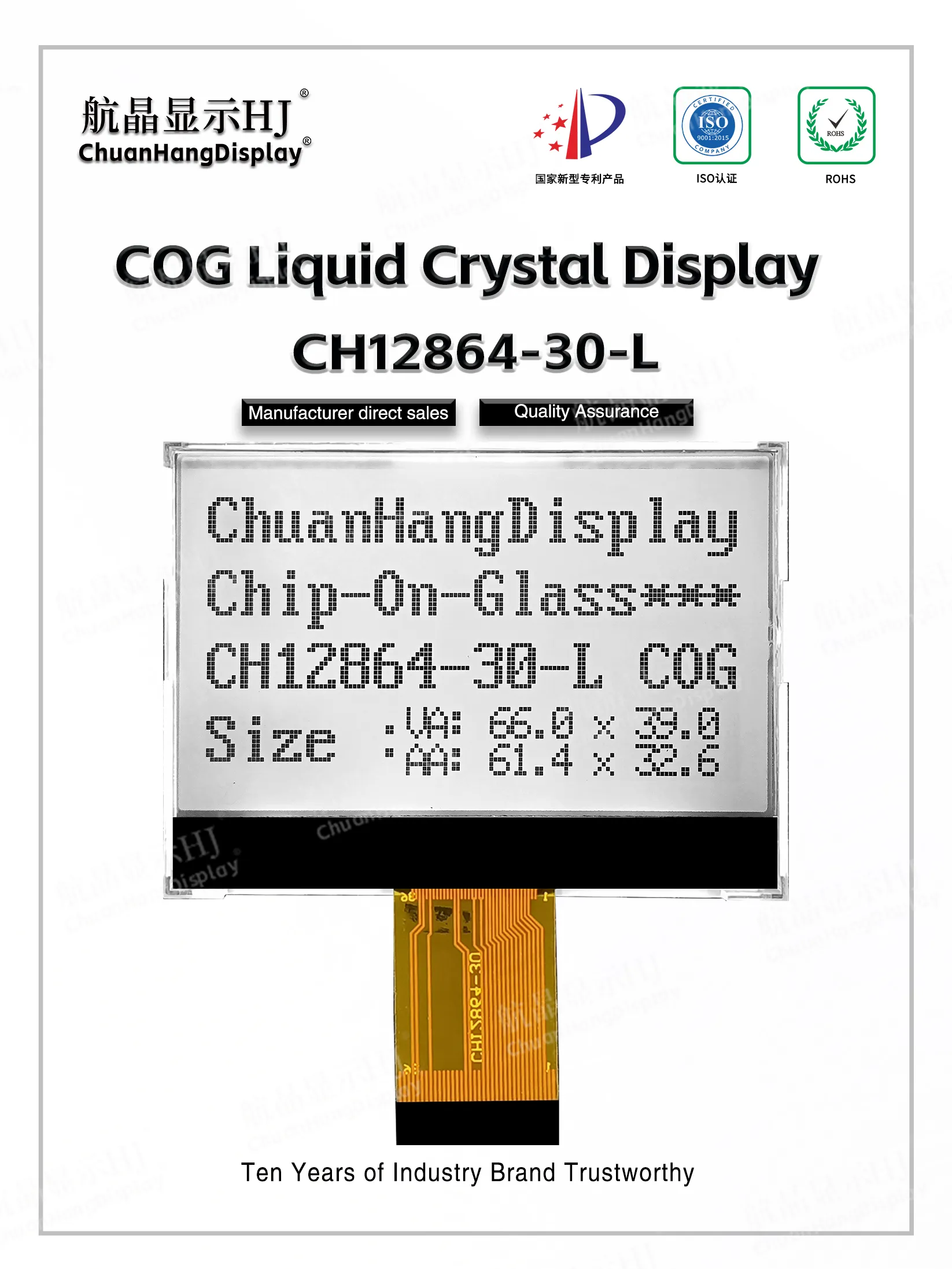

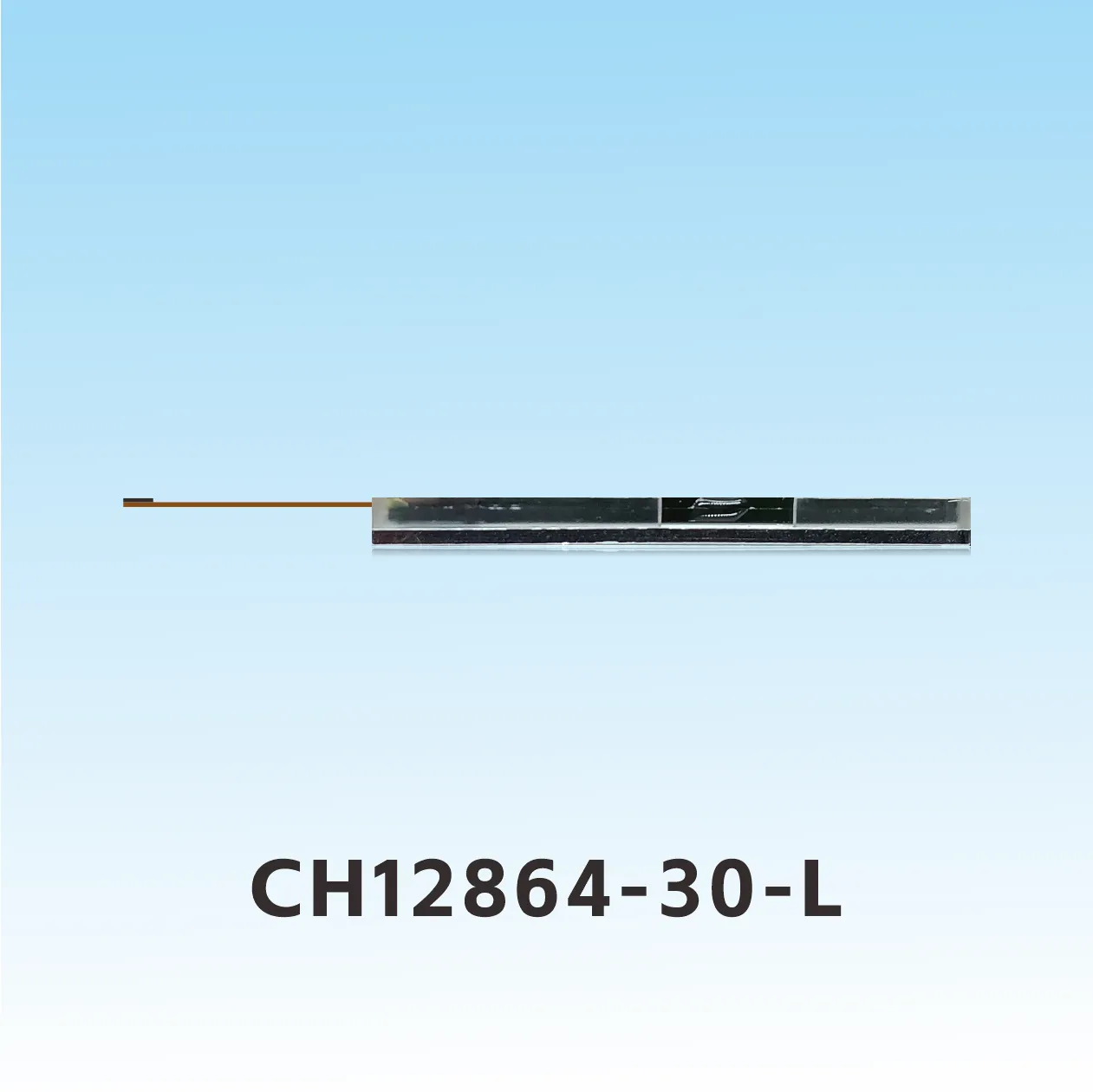

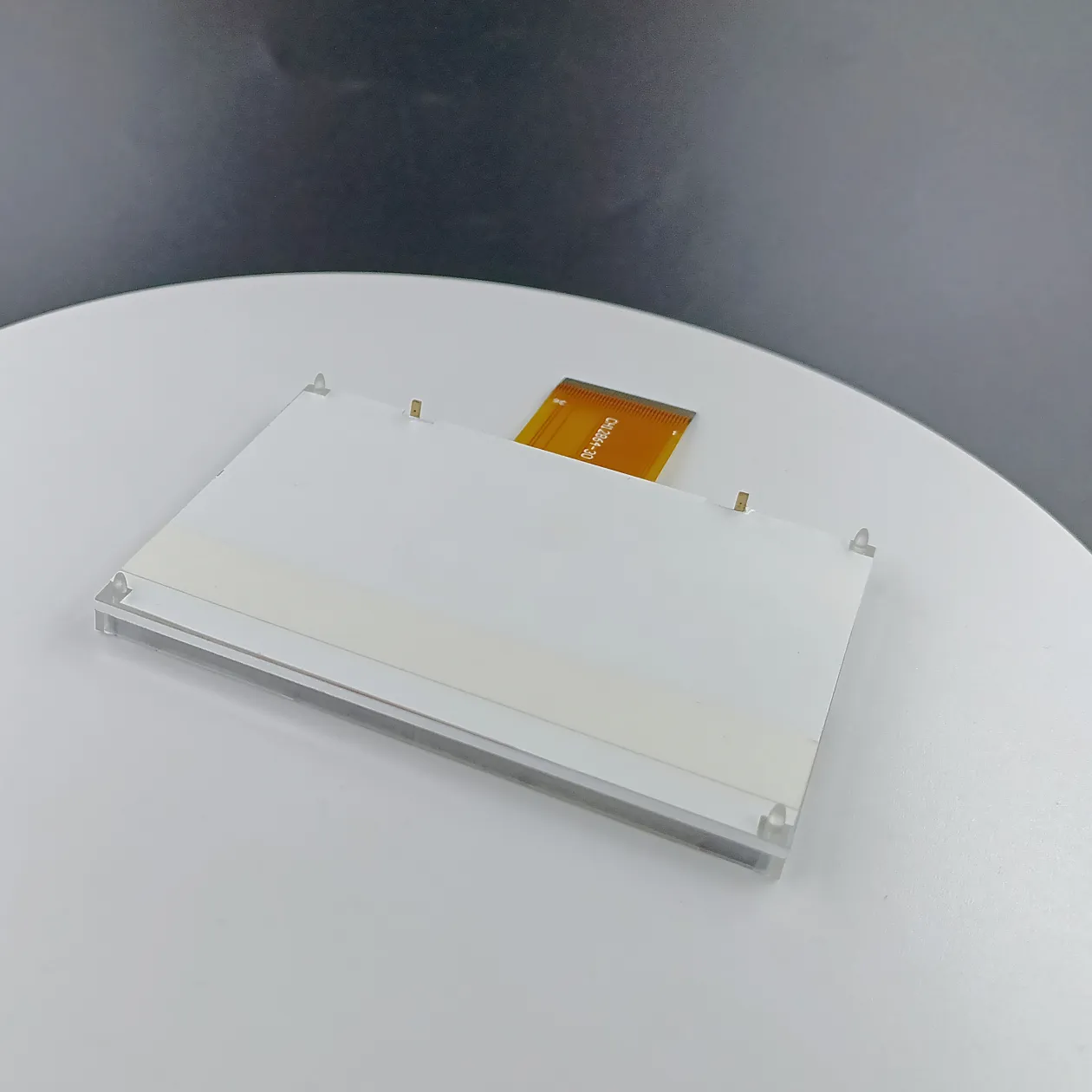

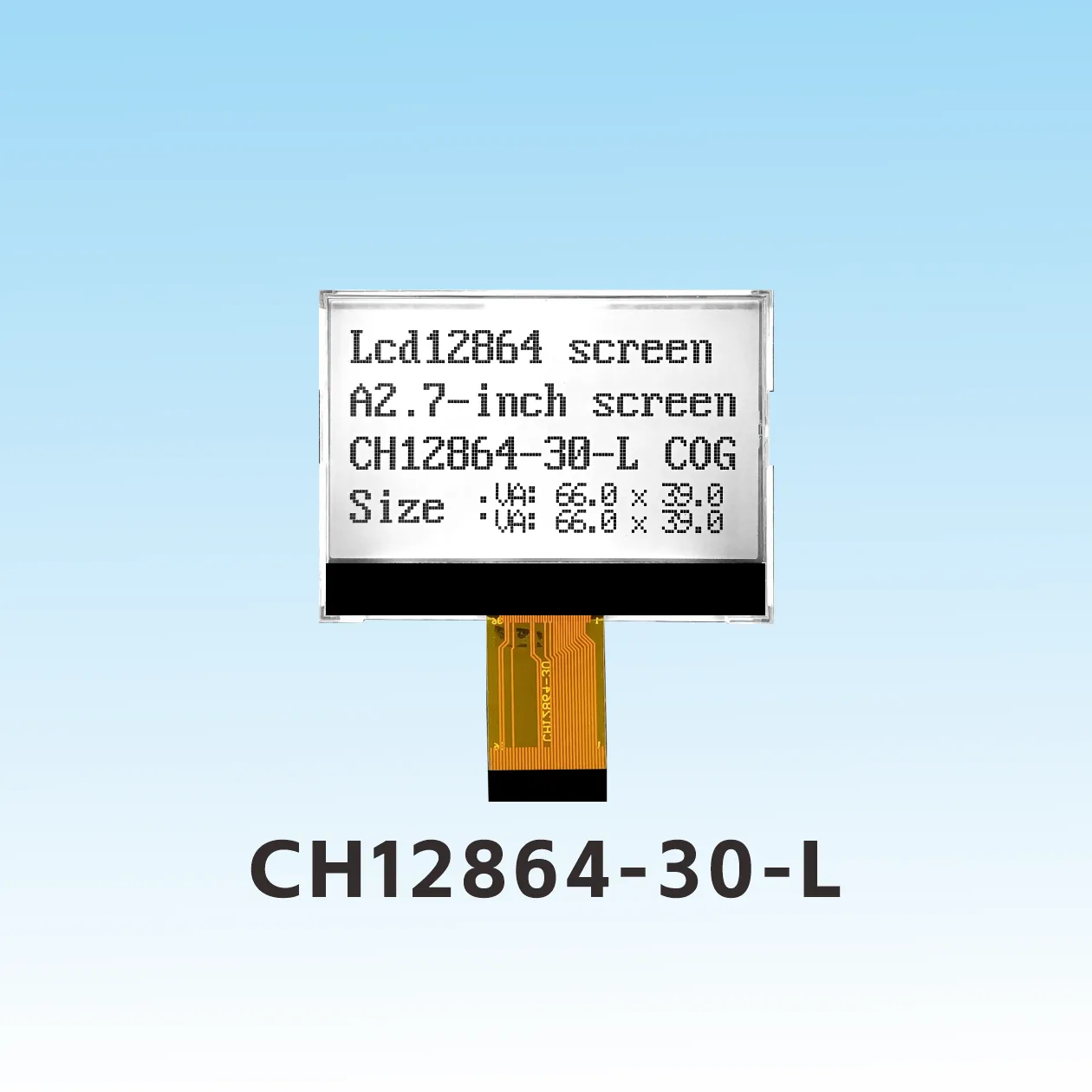

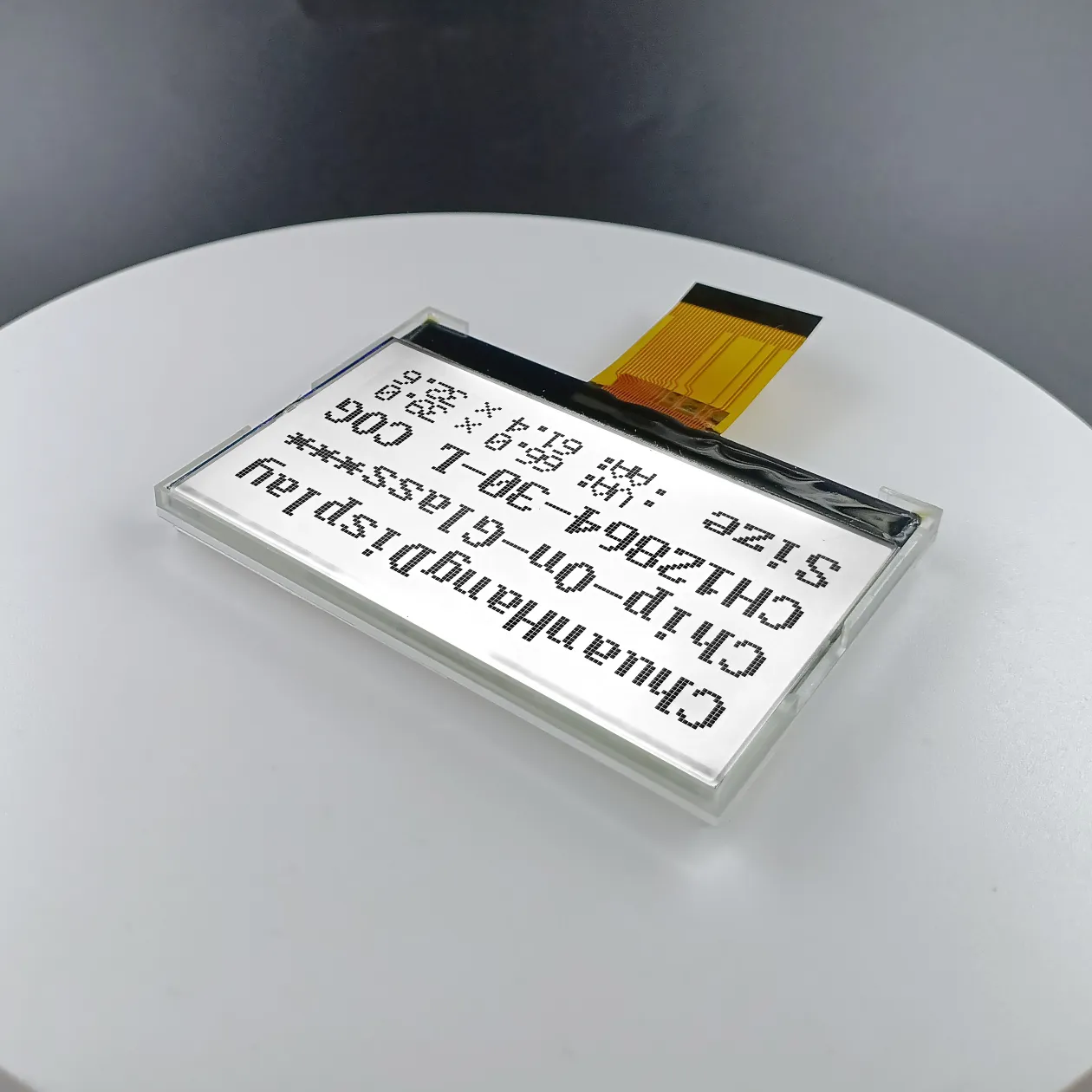

CH12864-30- L Creality 12864 LCD-Bildschirm
Produktbeschreibung

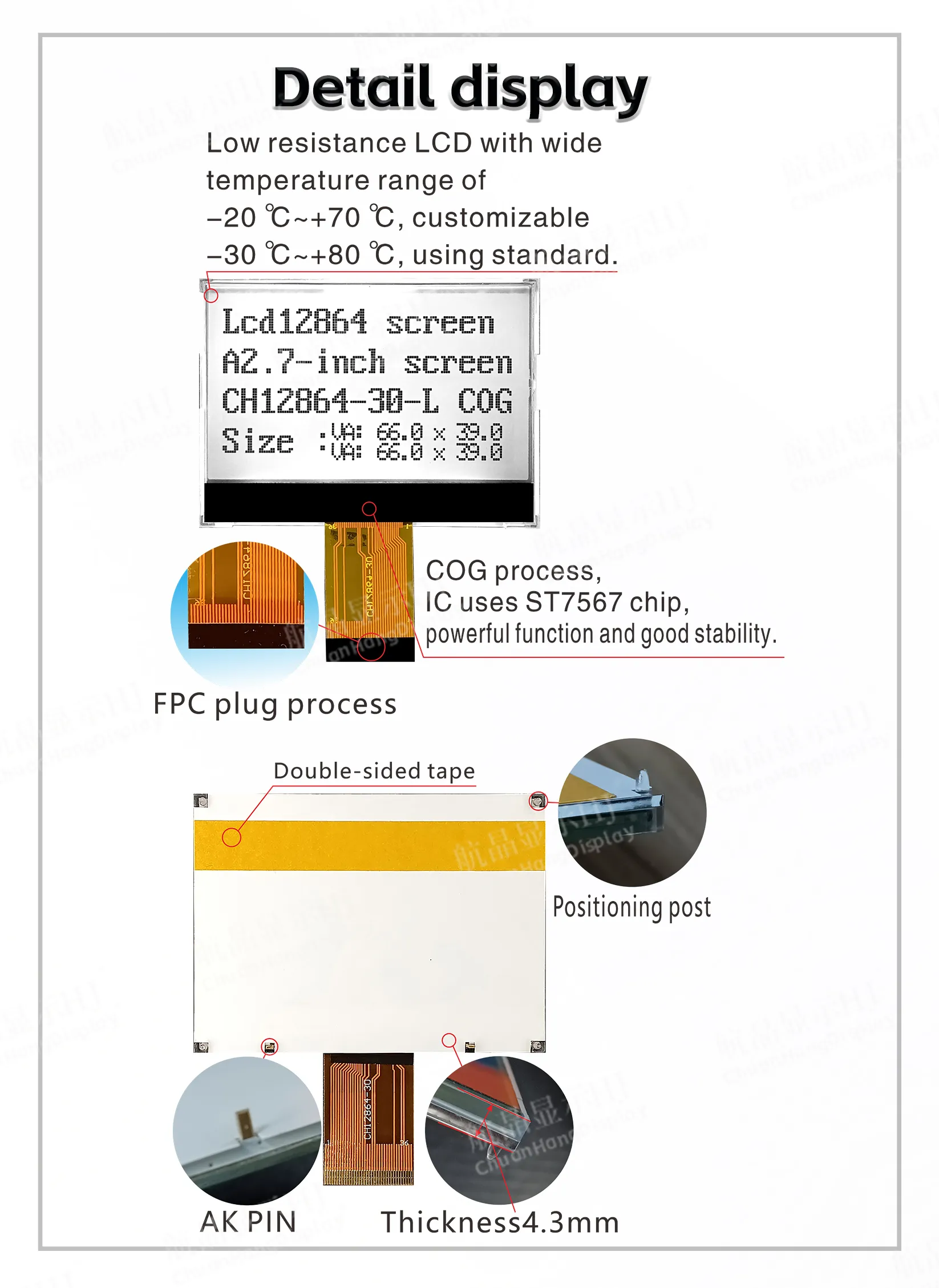

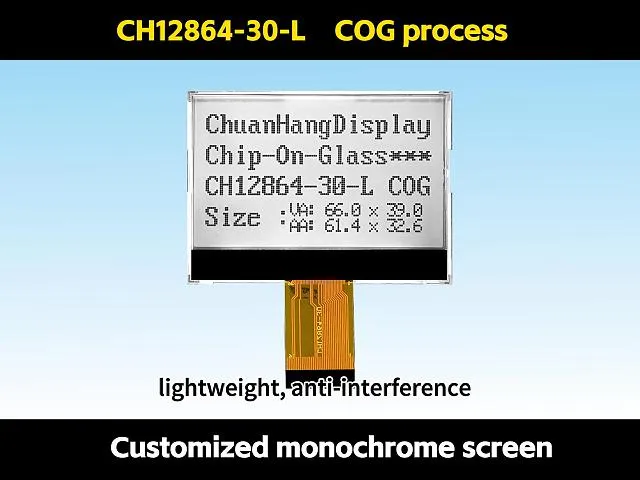

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und stabil in der Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3-V-Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1 mA, Hintergrundbeleuchtungsstrom unter 80 mA.
1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 2,9 V~3,0 V versorgt werden.

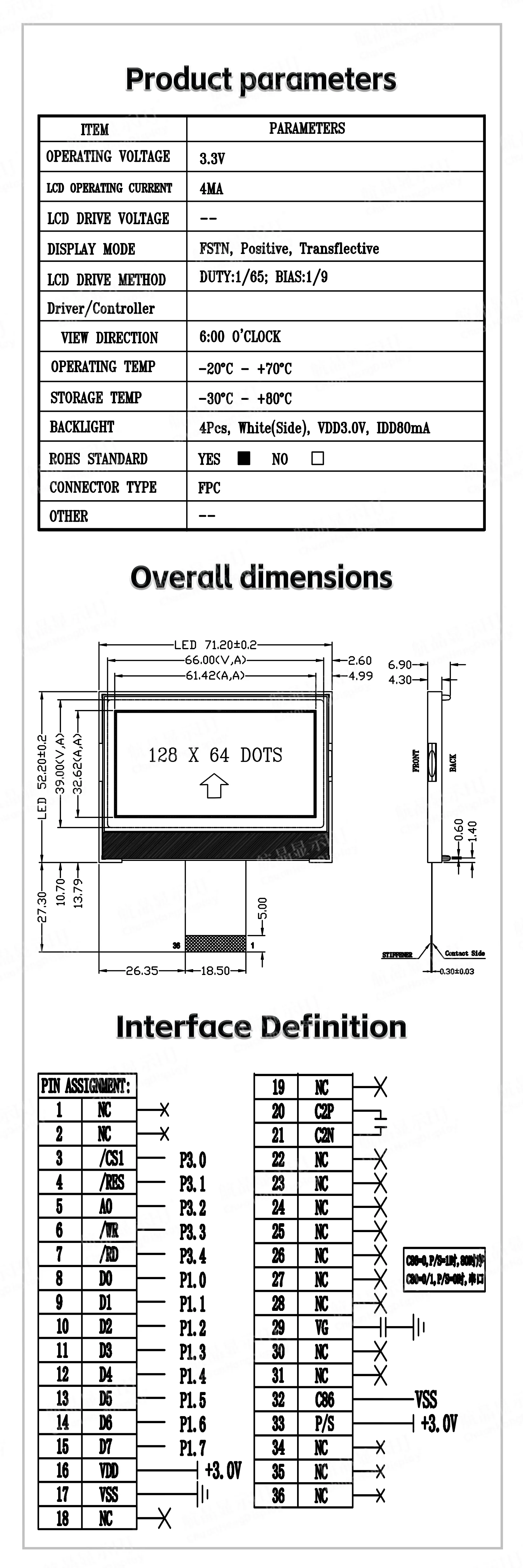

1.5 Produkteigenschaften:
●Der eingebaute Anzeigedaten-RAM ist 64x128 Bit.
●Der externe Kondensator erzeugt eine Verstärkung.
●Das Kontrastverhältnis wird durch die Software angepasst. Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. Sie können eine 4-Draht-SPI-Schnittstelle oder eine 8-Bit-parallele 6800-Timing- oder 8080-Timing-Schnittstelle wählen.
●Reichhaltige Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, Lesen/Ändern/Schreiben. 4-Draht-SPI-Schnittstellenkommunikation.
