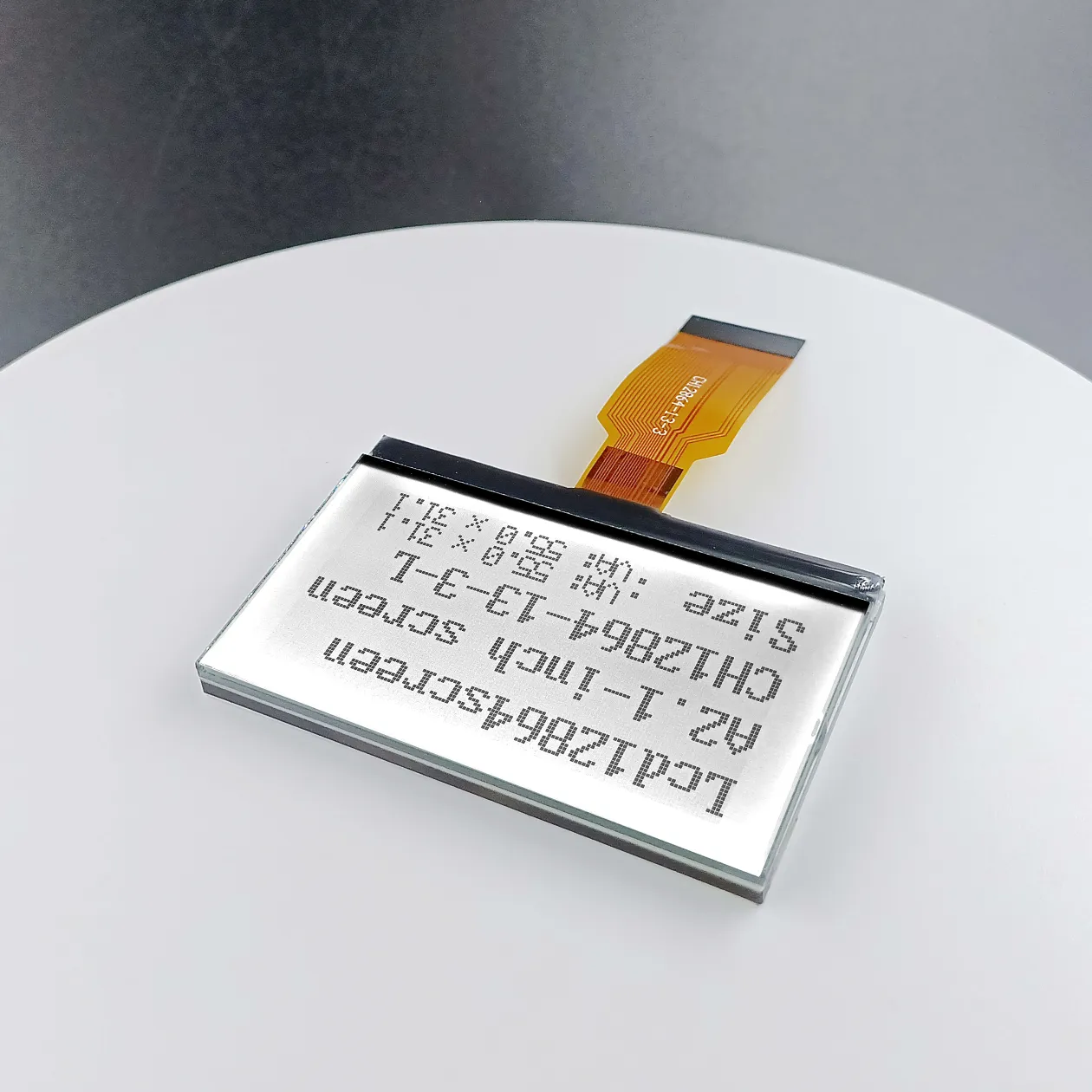

CH12864-13-3-L lcd cog lda 128 x 64 alte Modelle
Produktbeschreibung

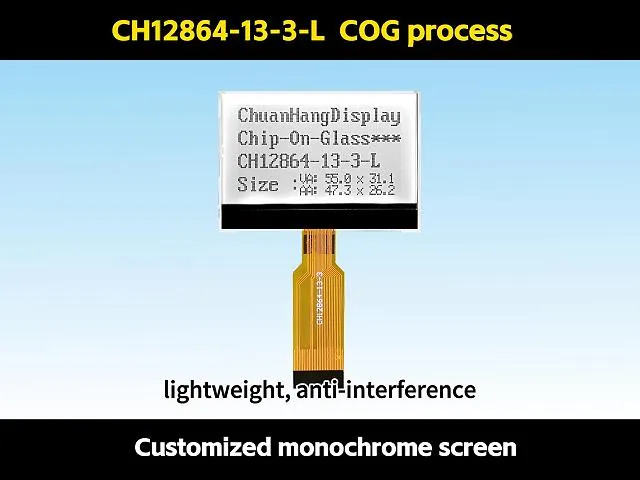

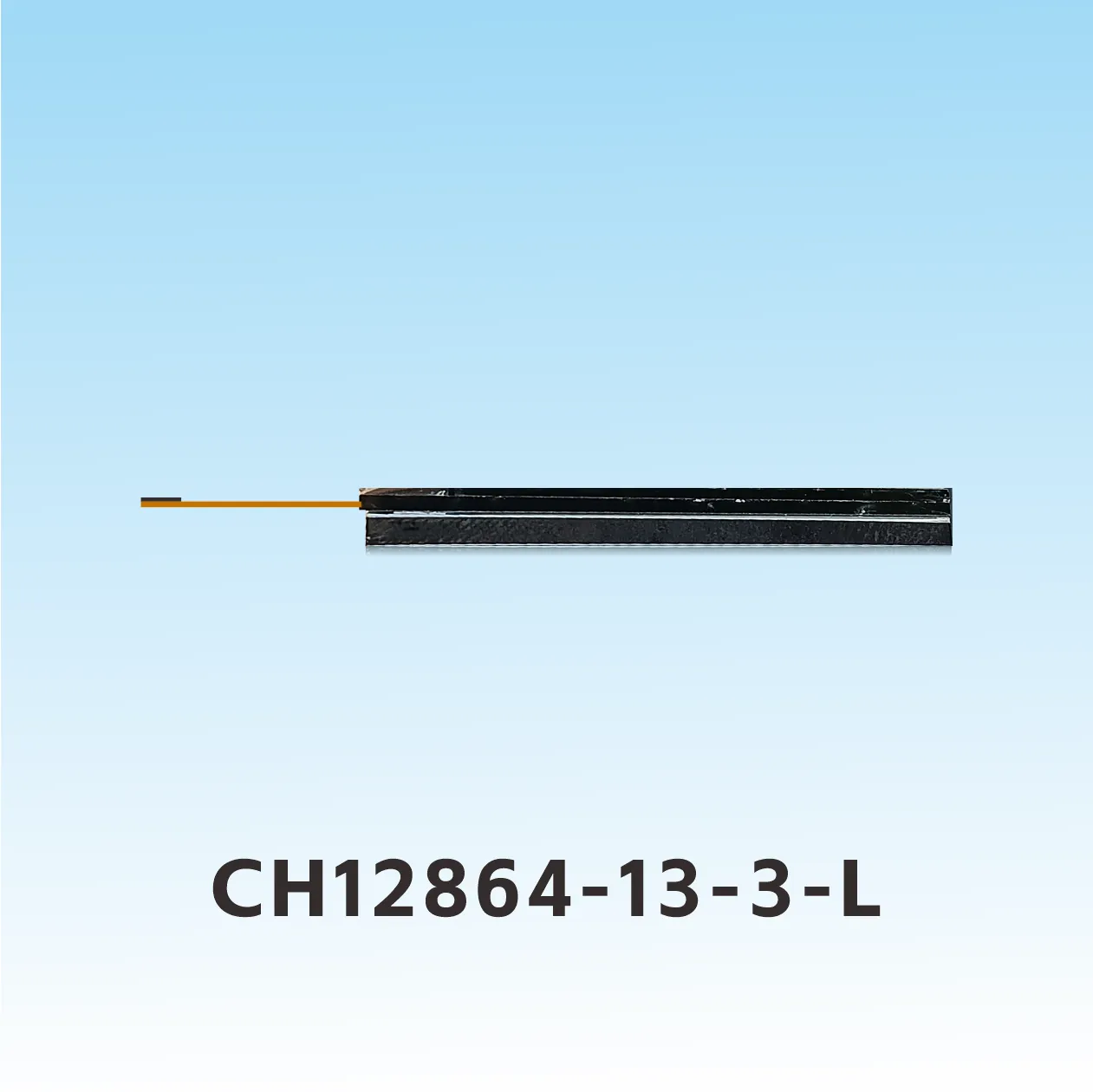

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, wurde montiert, dünne Dicke und stabile Struktur.

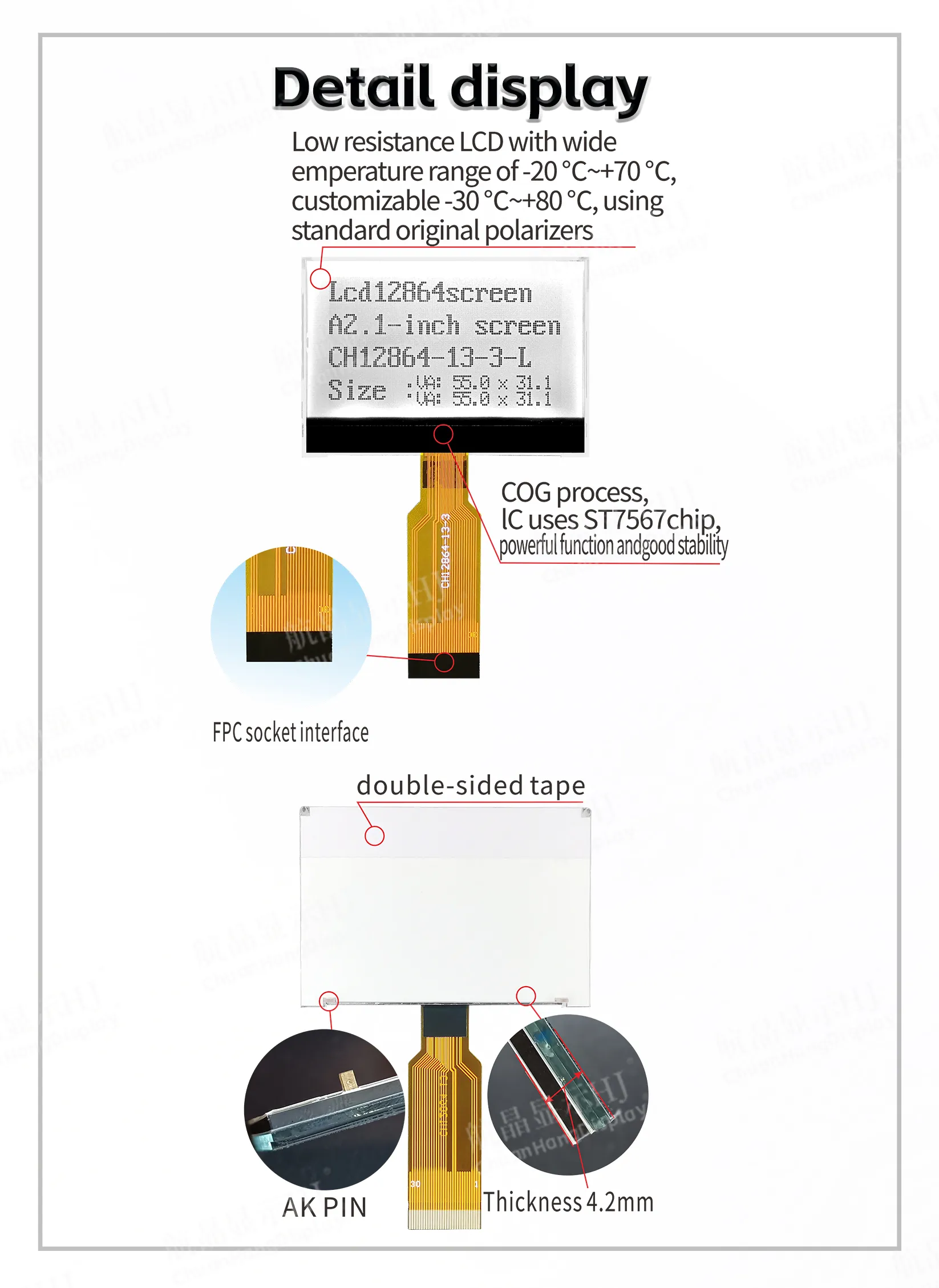

1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.
1.4 LED-Hintergrundbeleuchtung A und K sind Leiterplatten, und A und K müssen separat mit 2,9V~3,0V betrieben werden.
1.5 Produkteigenschaften:
●Der eingebaute Anzeige-Daten-RAM ist 64x128 Bits.
●Der externe Kondensator erzeugt eine Verstärkung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).

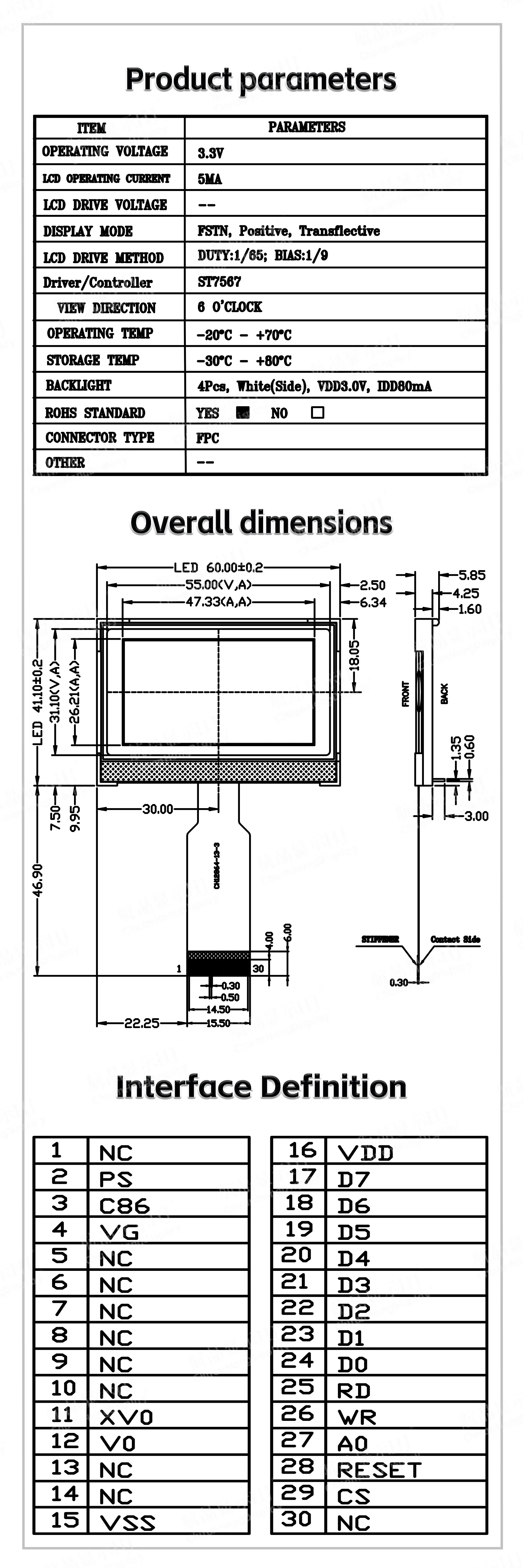

●Einzelbild ≦128x64 Punktmatrix. Sie können eine 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallel-6800-Timing oder 8080-Timing wählen, und die Schaltung kann konfiguriert werden.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, lesen/ändern/schreiben.
