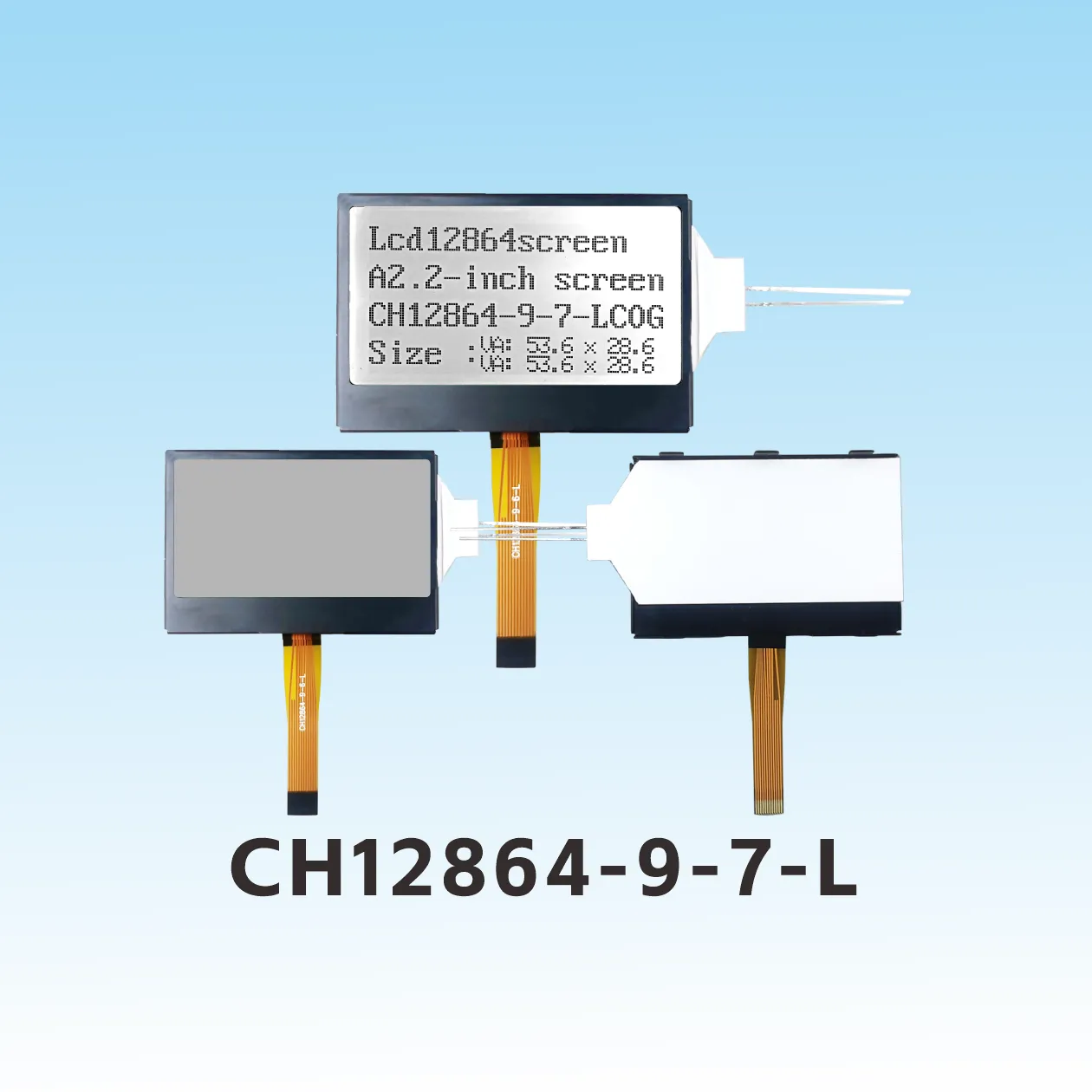

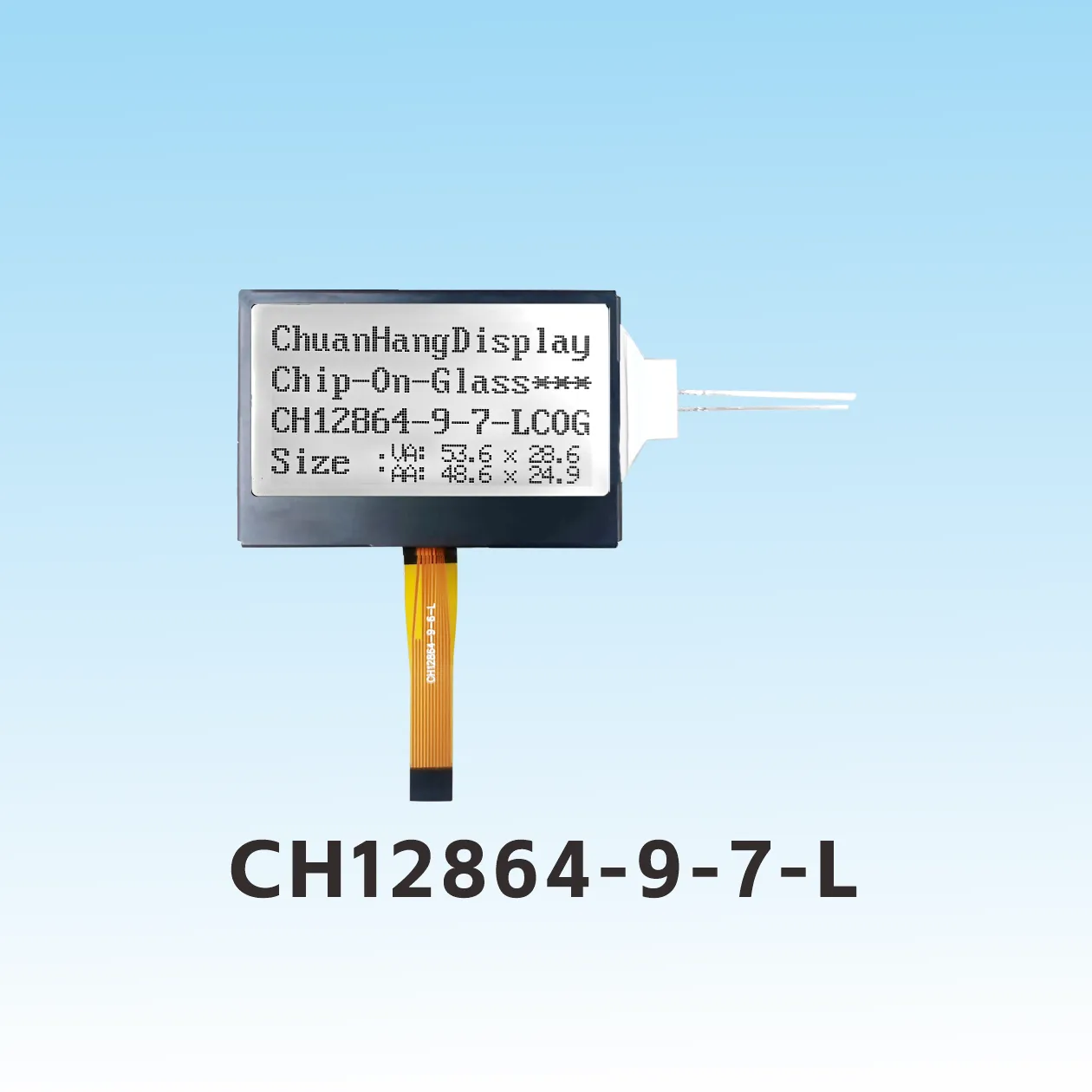

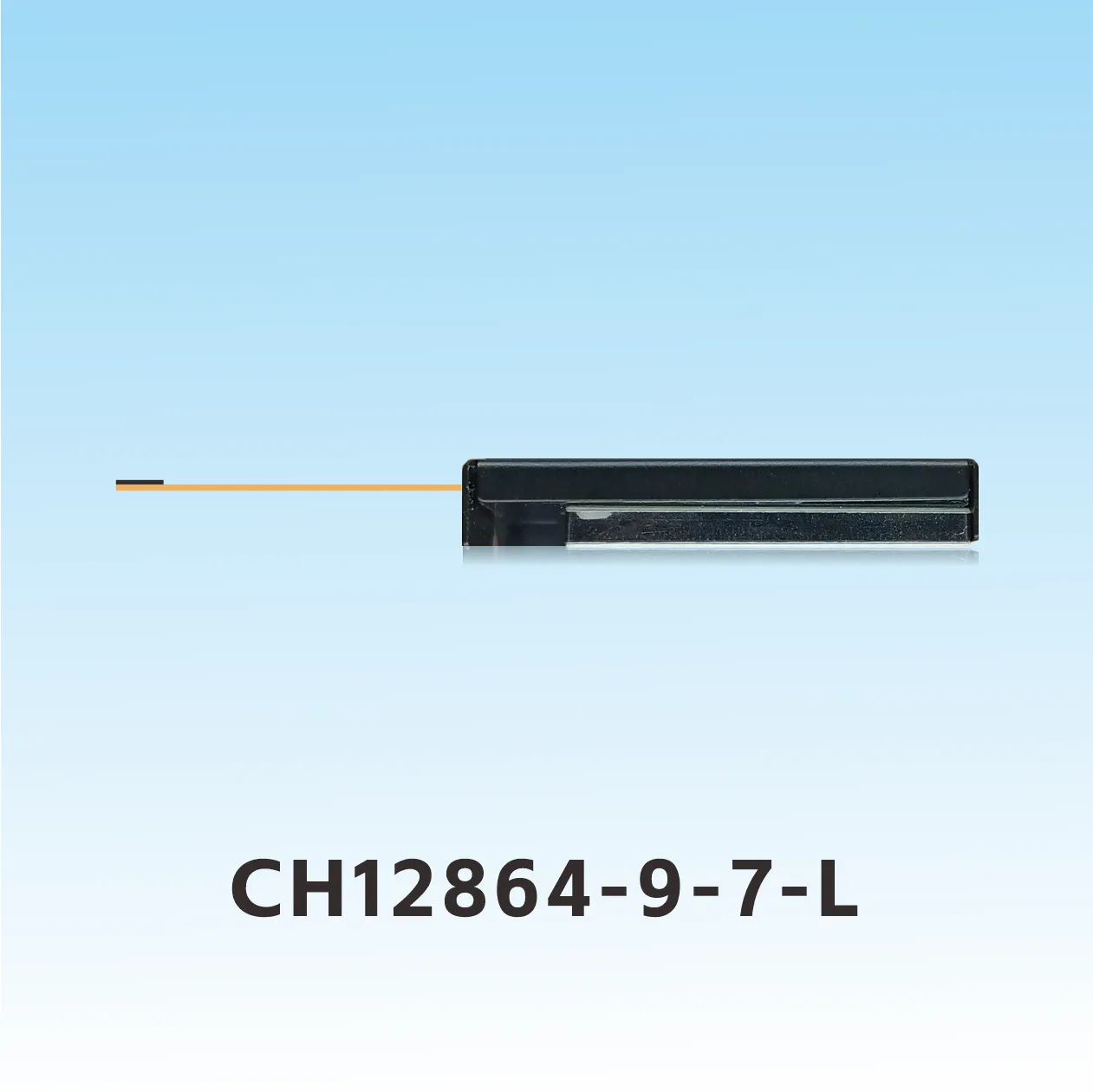

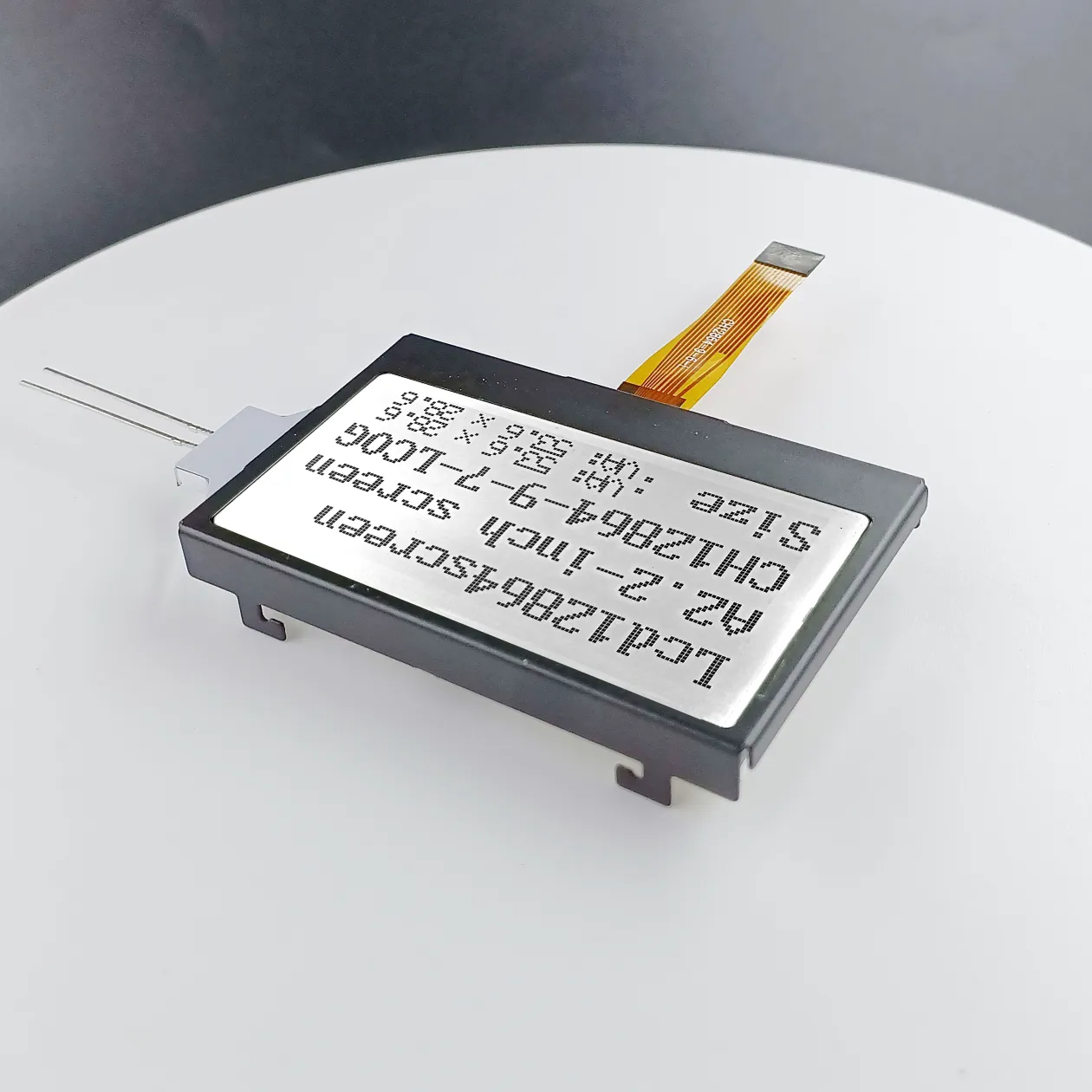

CH12864-9-7-L Stecken Sie in LCD 12864 SPI

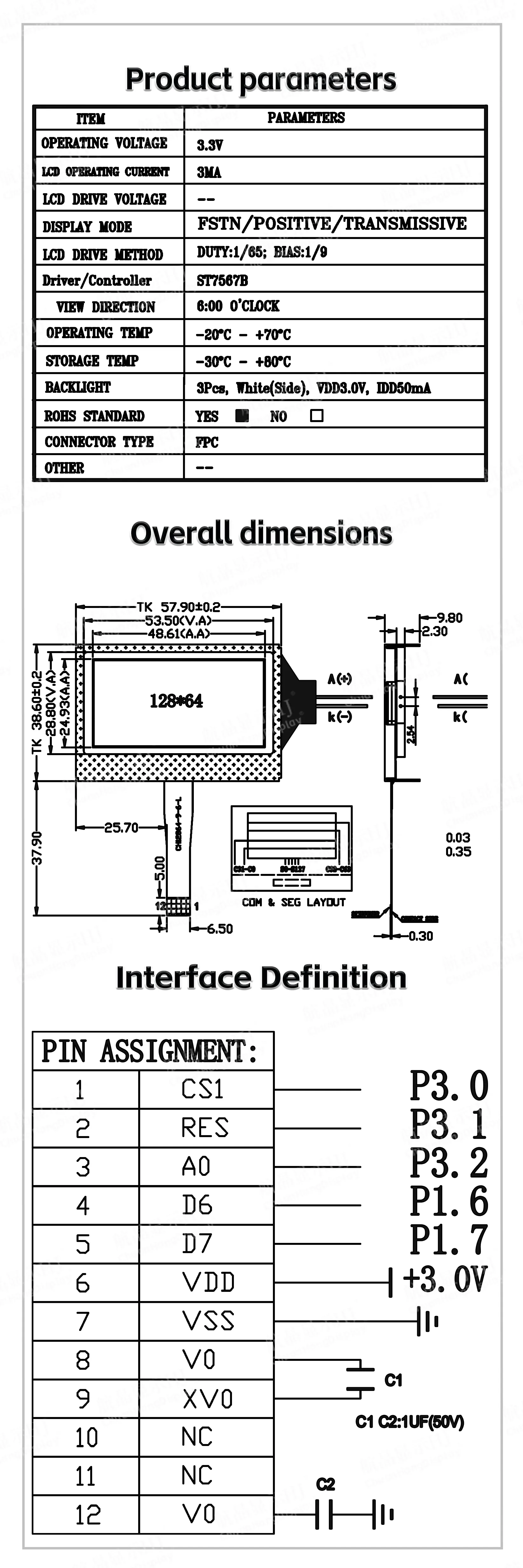

Produktbeschreibung

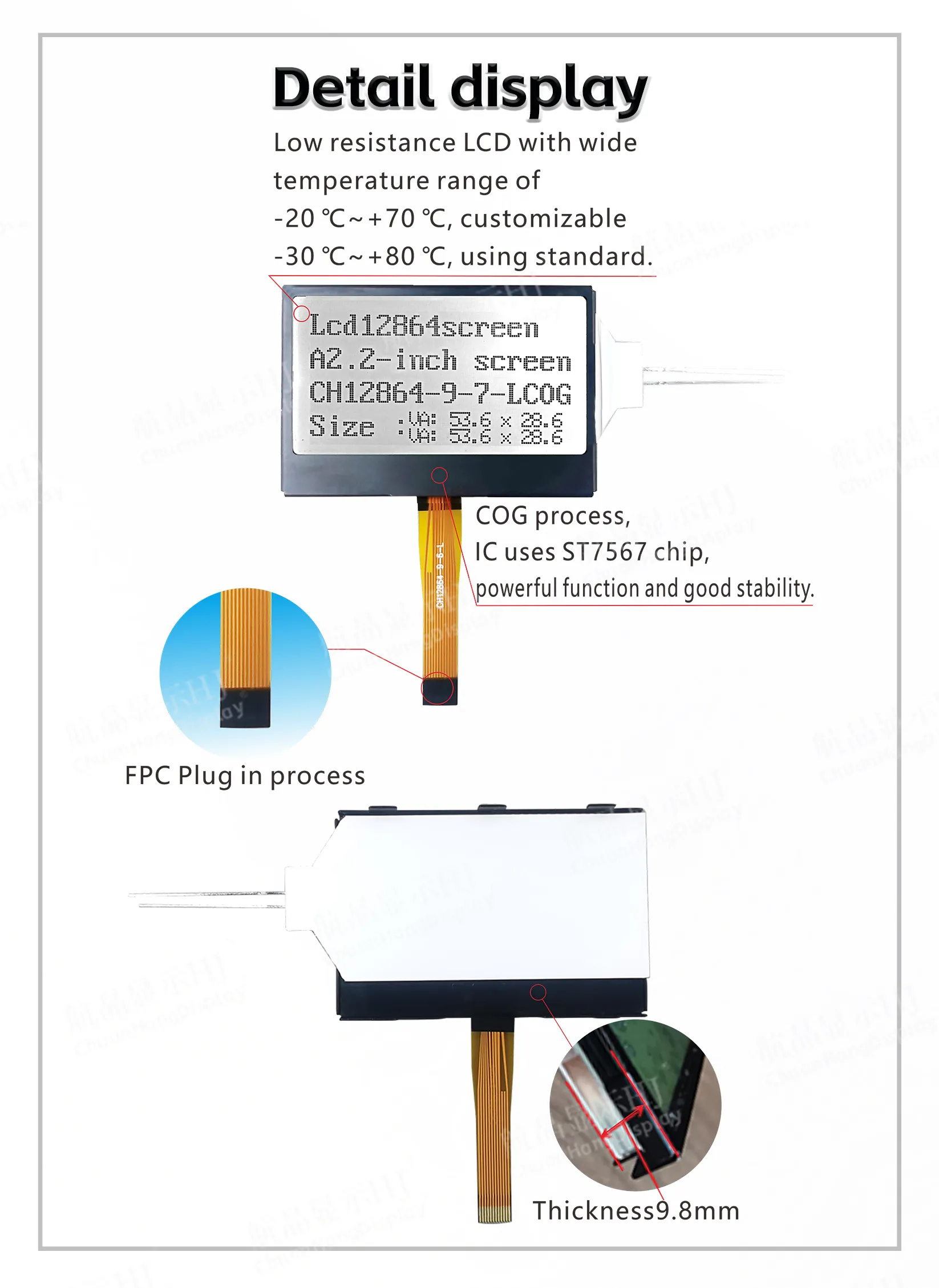

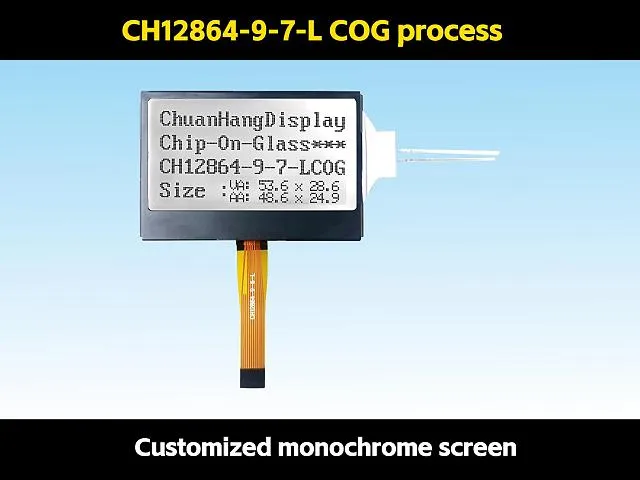

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und stabil in der Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.
1.4 LED-Hintergrundbeleuchtung A und K sind Leiterplatten, und A und K müssen separat mit 2,9V~3,0V versorgt werden.
1.5 Produkteigenschaften:
●Der eingebaute Anzeigedaten-RAM ist 64x128 Bits.
●Der externe Kondensator erzeugt eine Spannungserhöhung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstellenkommunikation.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige.
