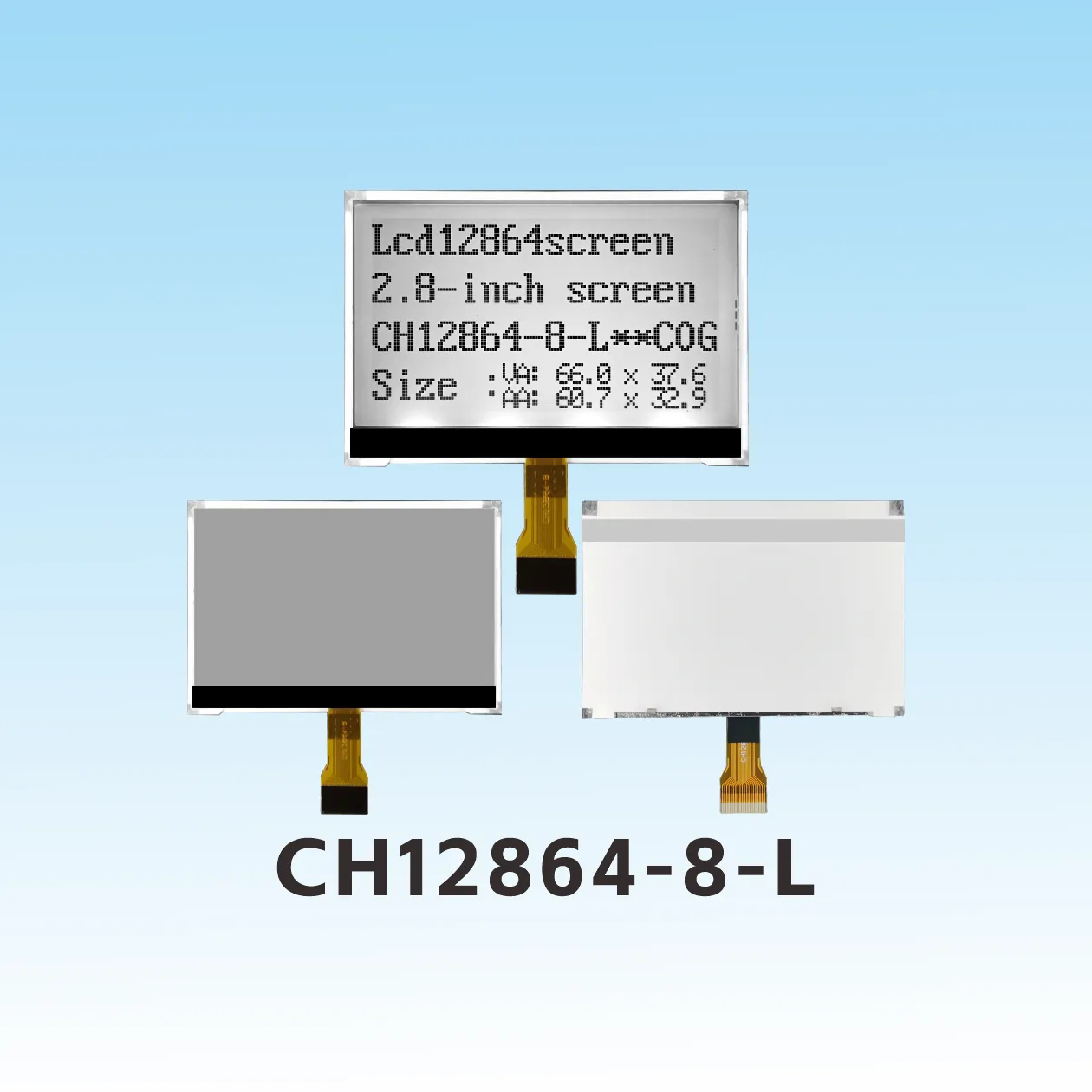

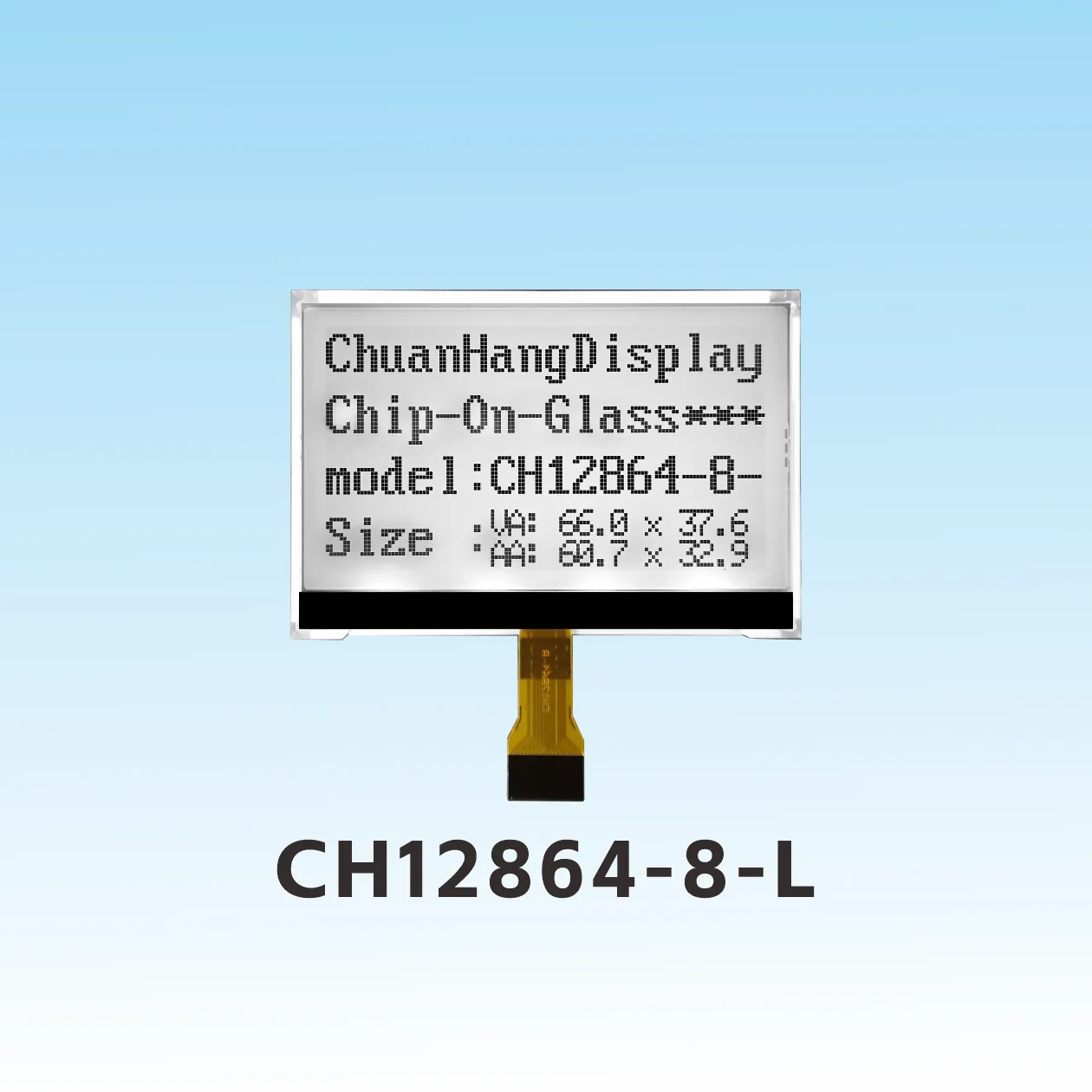

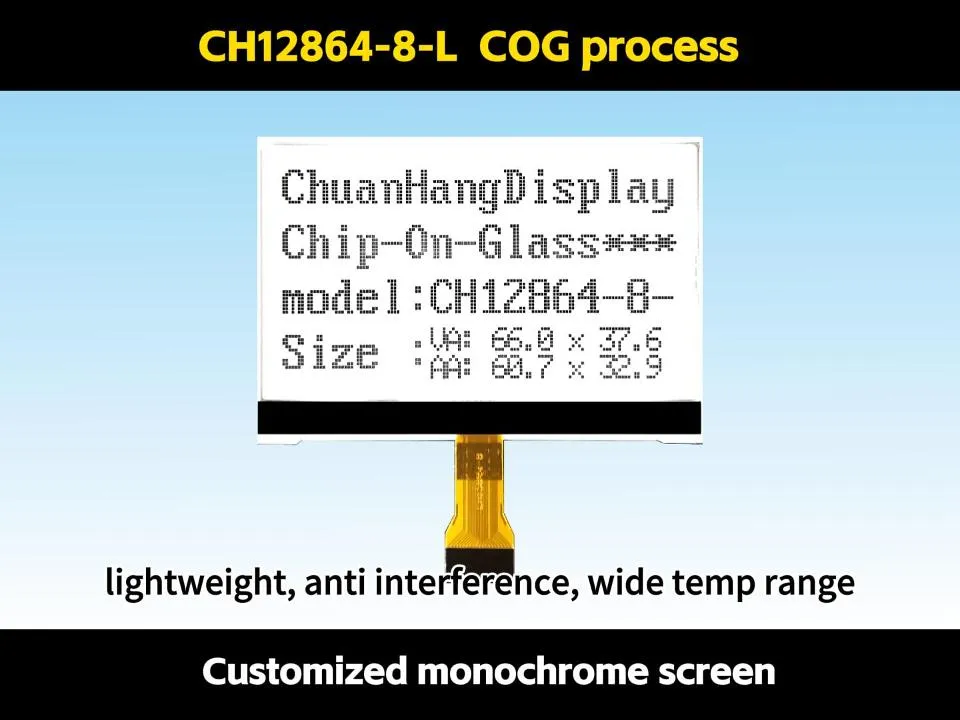

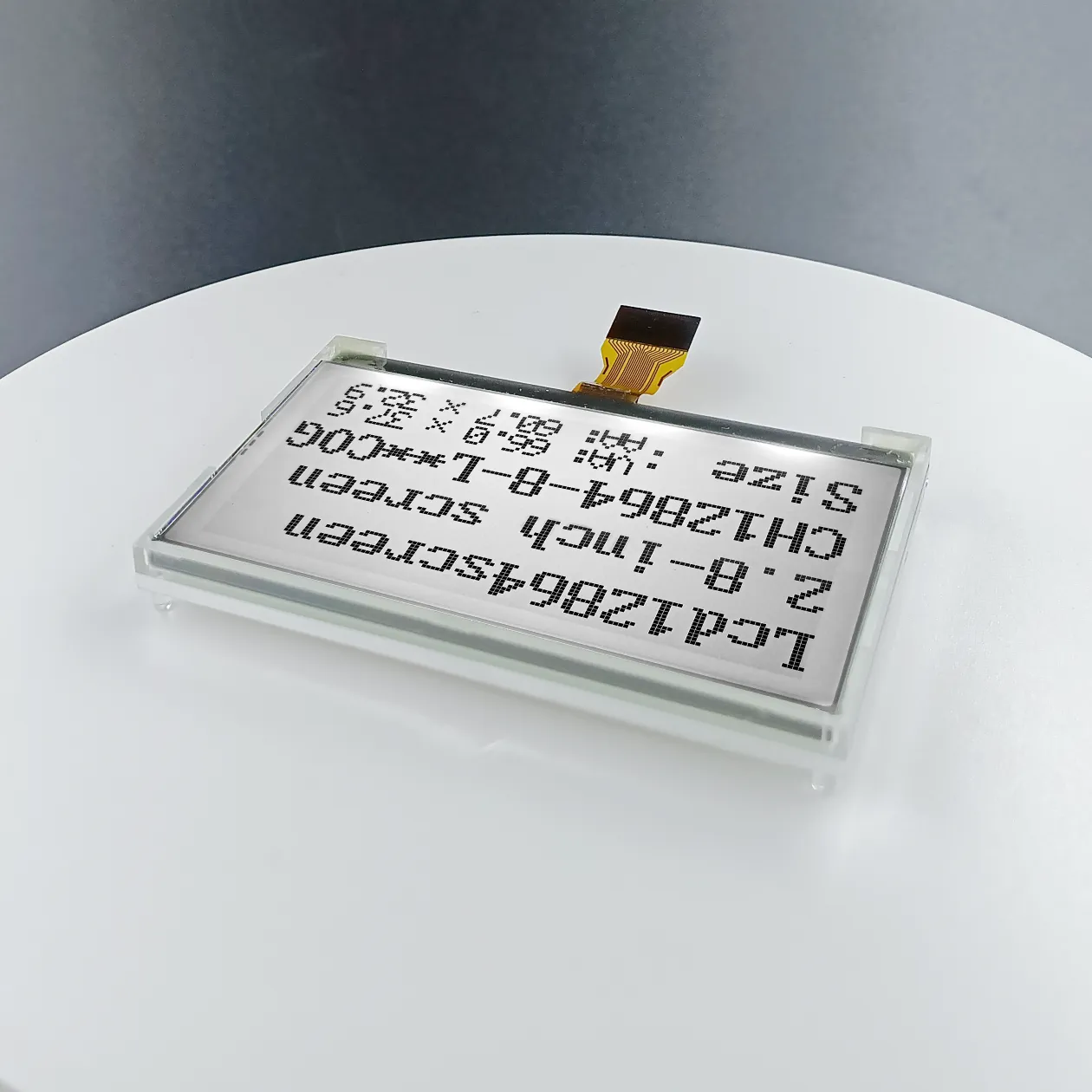

CH12864-8-L Plug-in COG LCD 12864
Produktbeschreibung

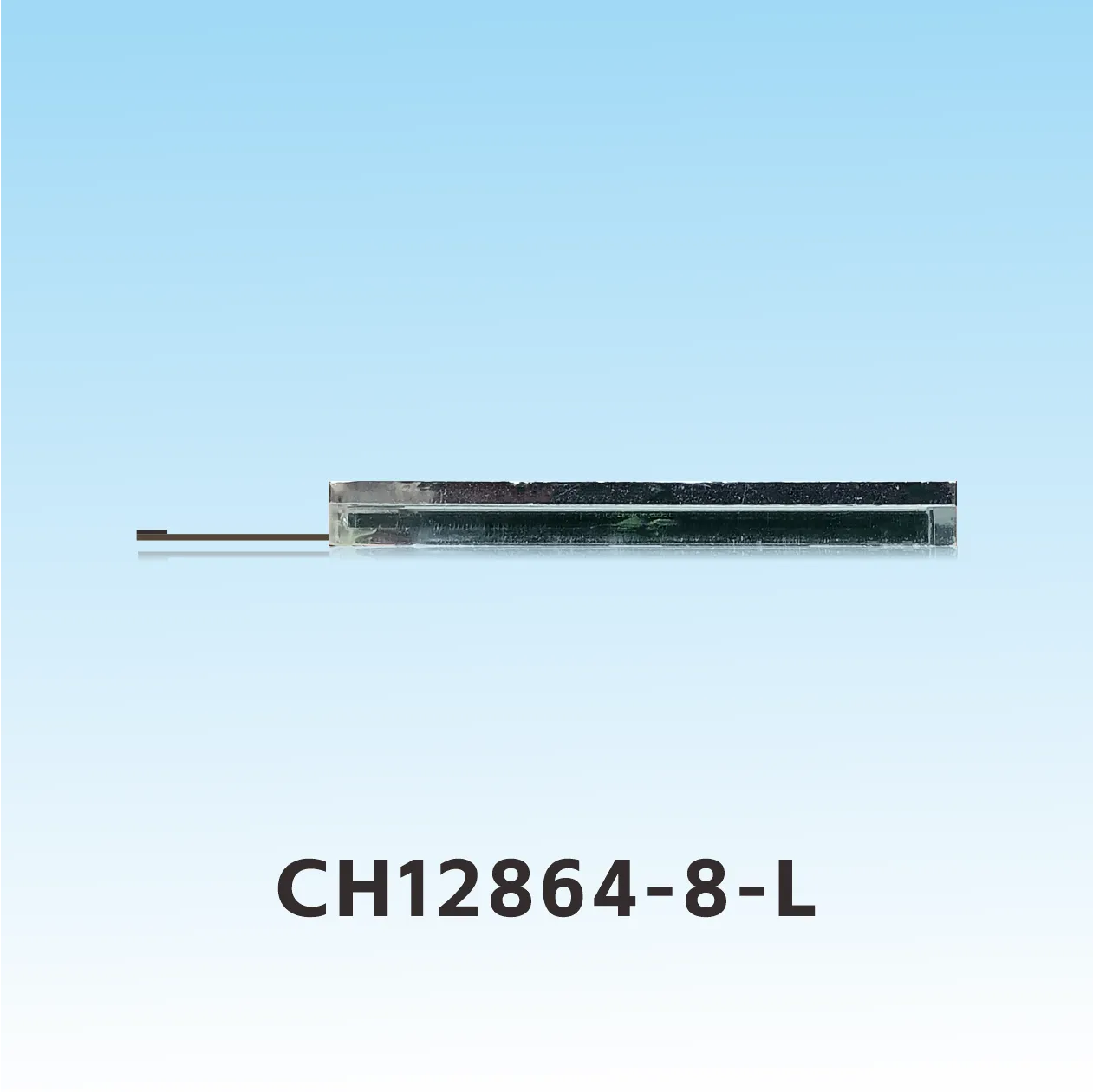

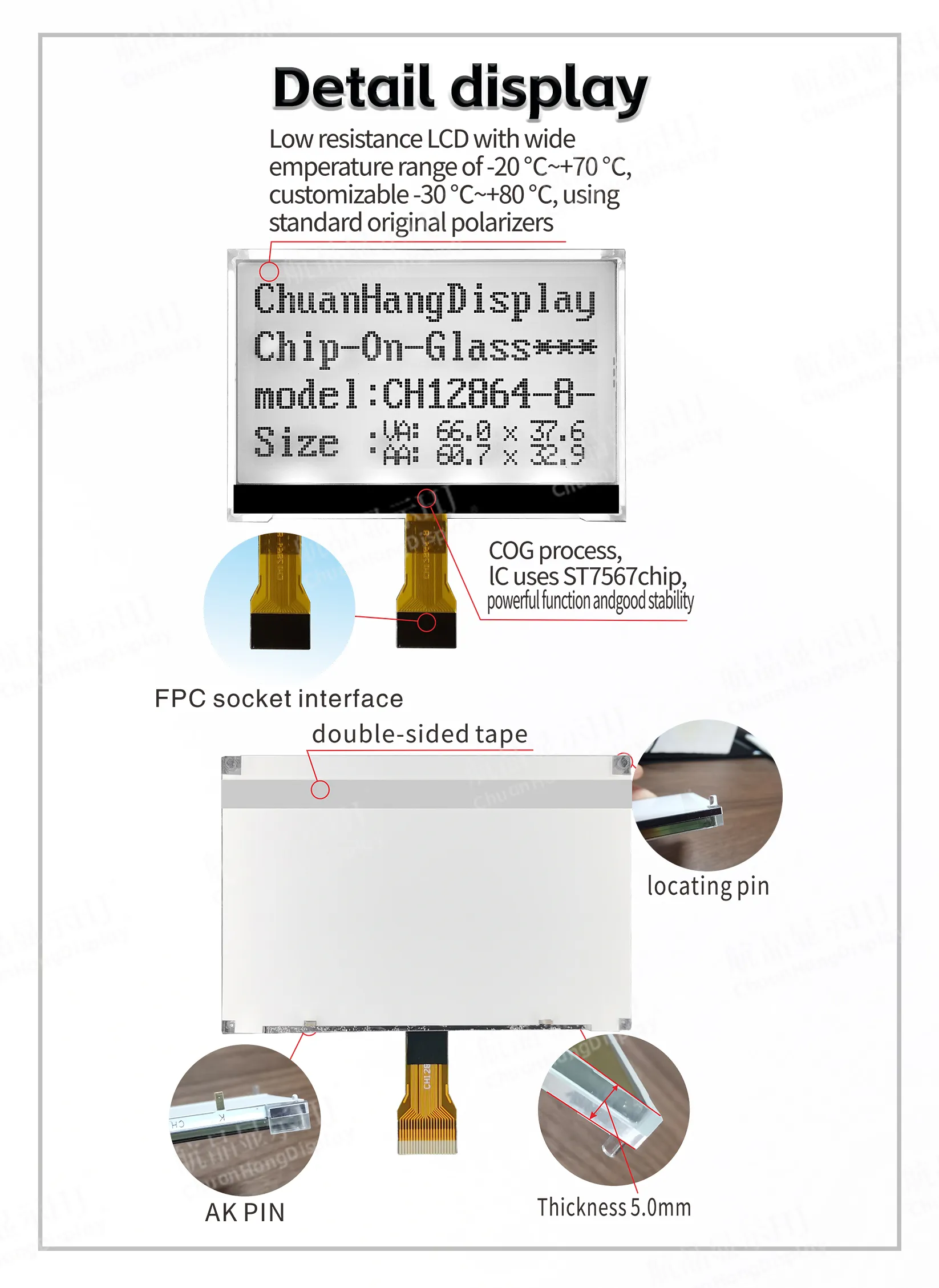

1.1 COG-Prozess, FPC-Flachbandkabel ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und hat eine stabile Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3-V-Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1 mA, Hintergrundbeleuchtungsstrom unter 80 mA.

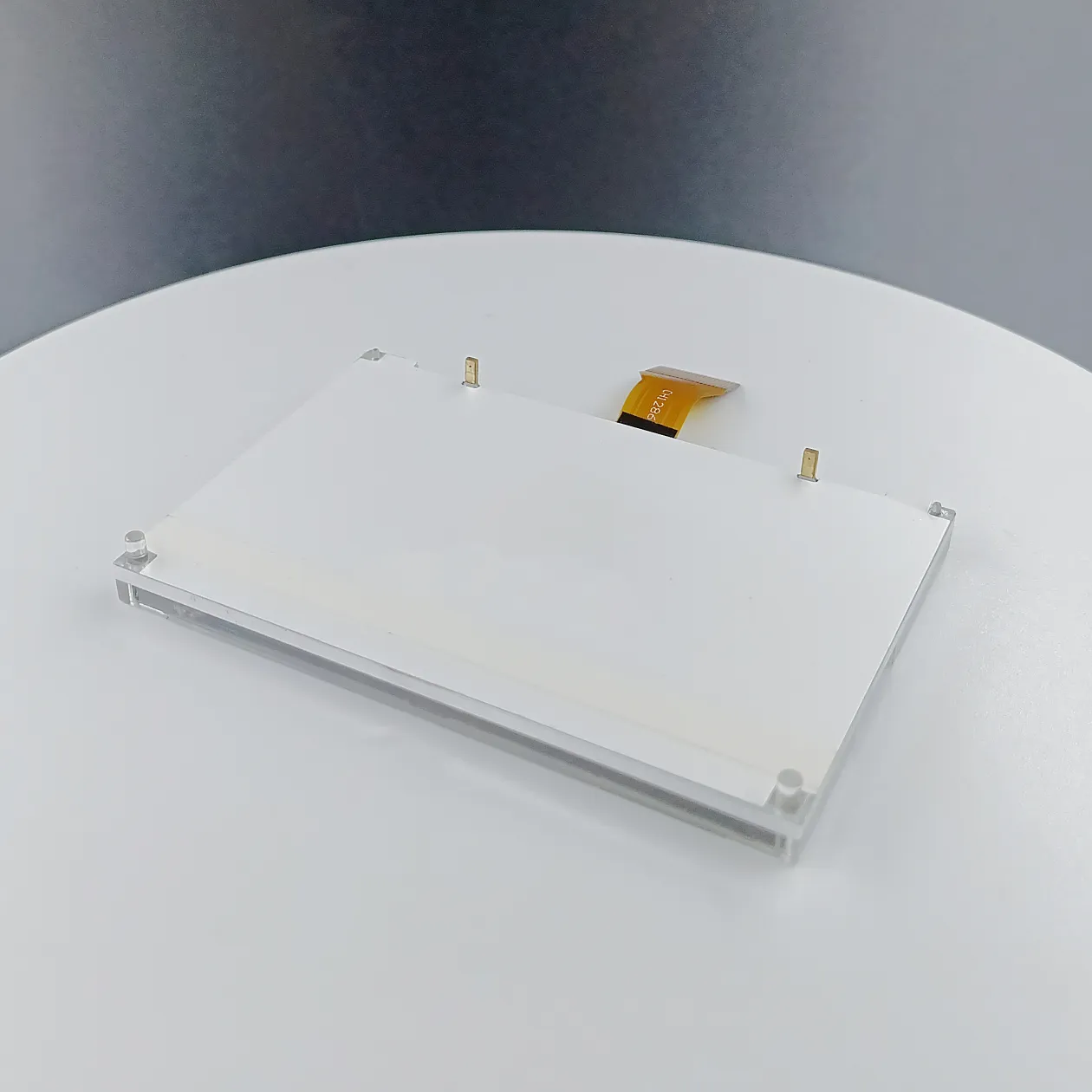

1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 29V~3,0V versorgt werden.
1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bits.
●Der externe Kondensator erzeugt eine Spannungserhöhung.
●Der Kontrast wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing sind optional, und die Schaltung kann konfiguriert werden.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, lesen/modifizieren/schreiben.
