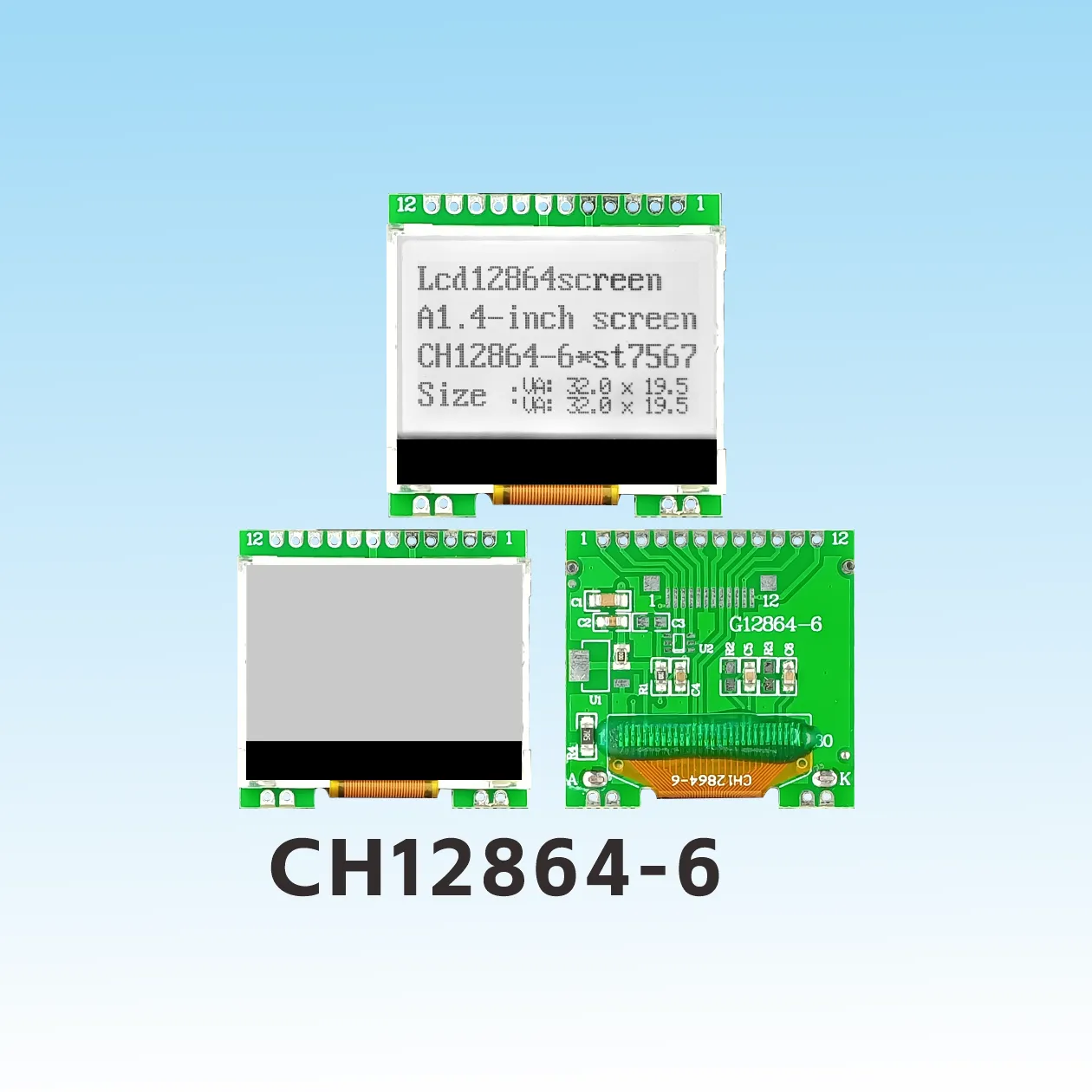

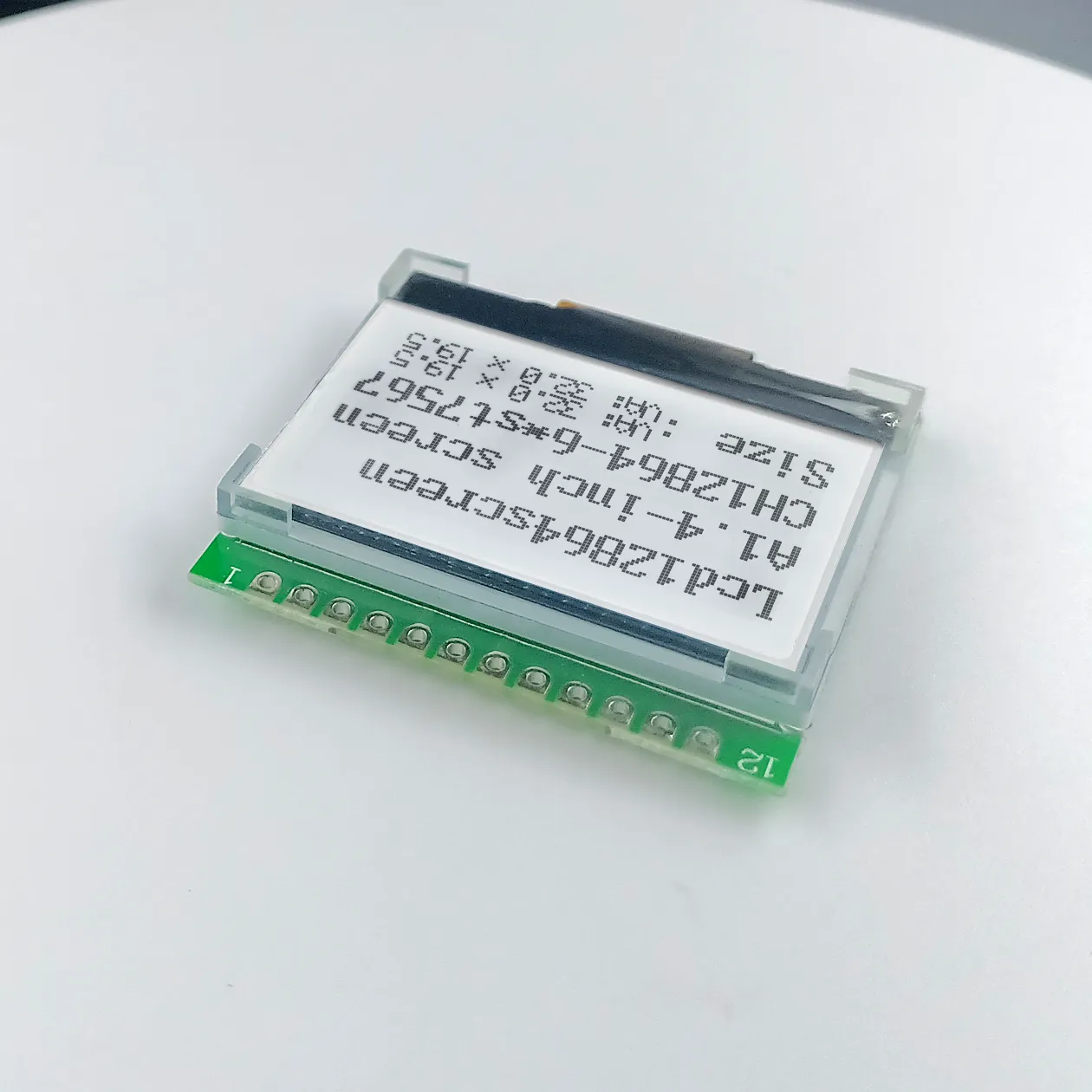

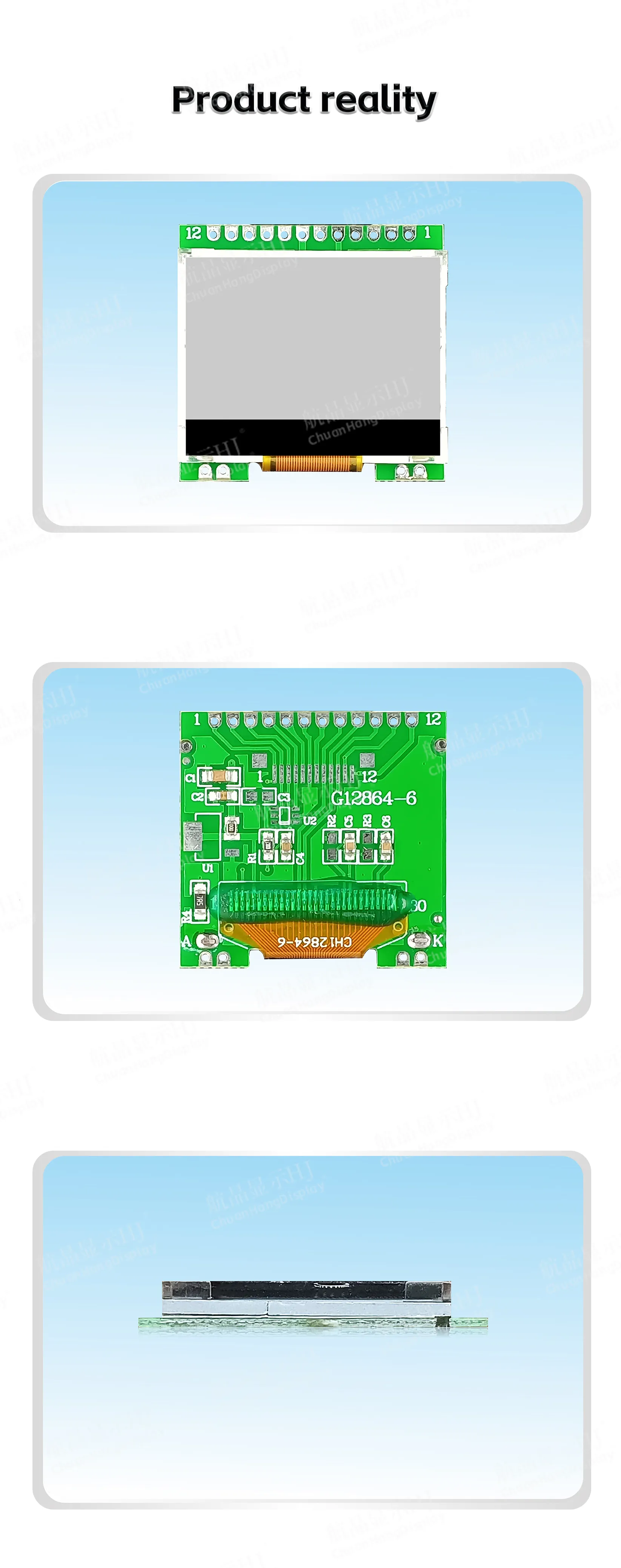

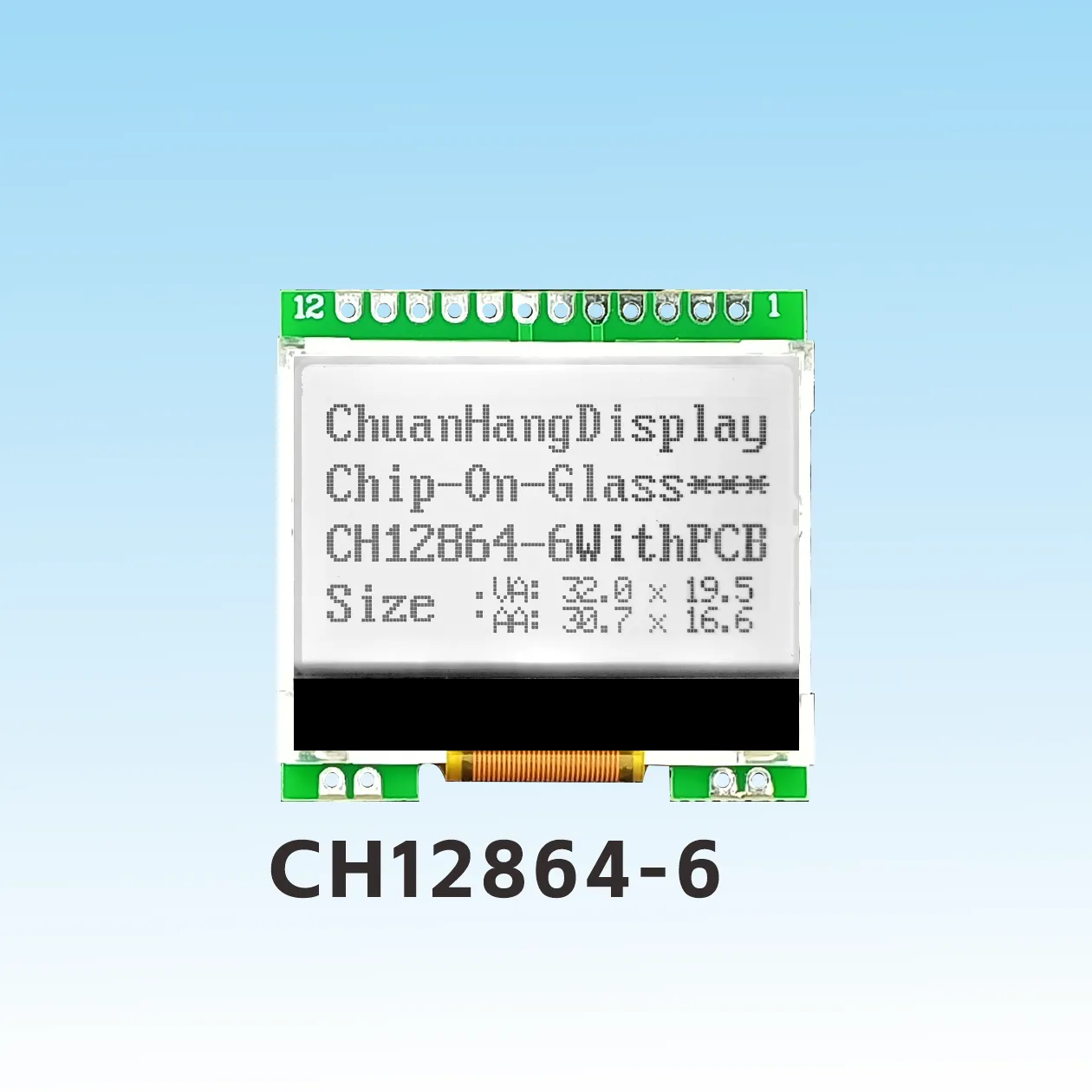

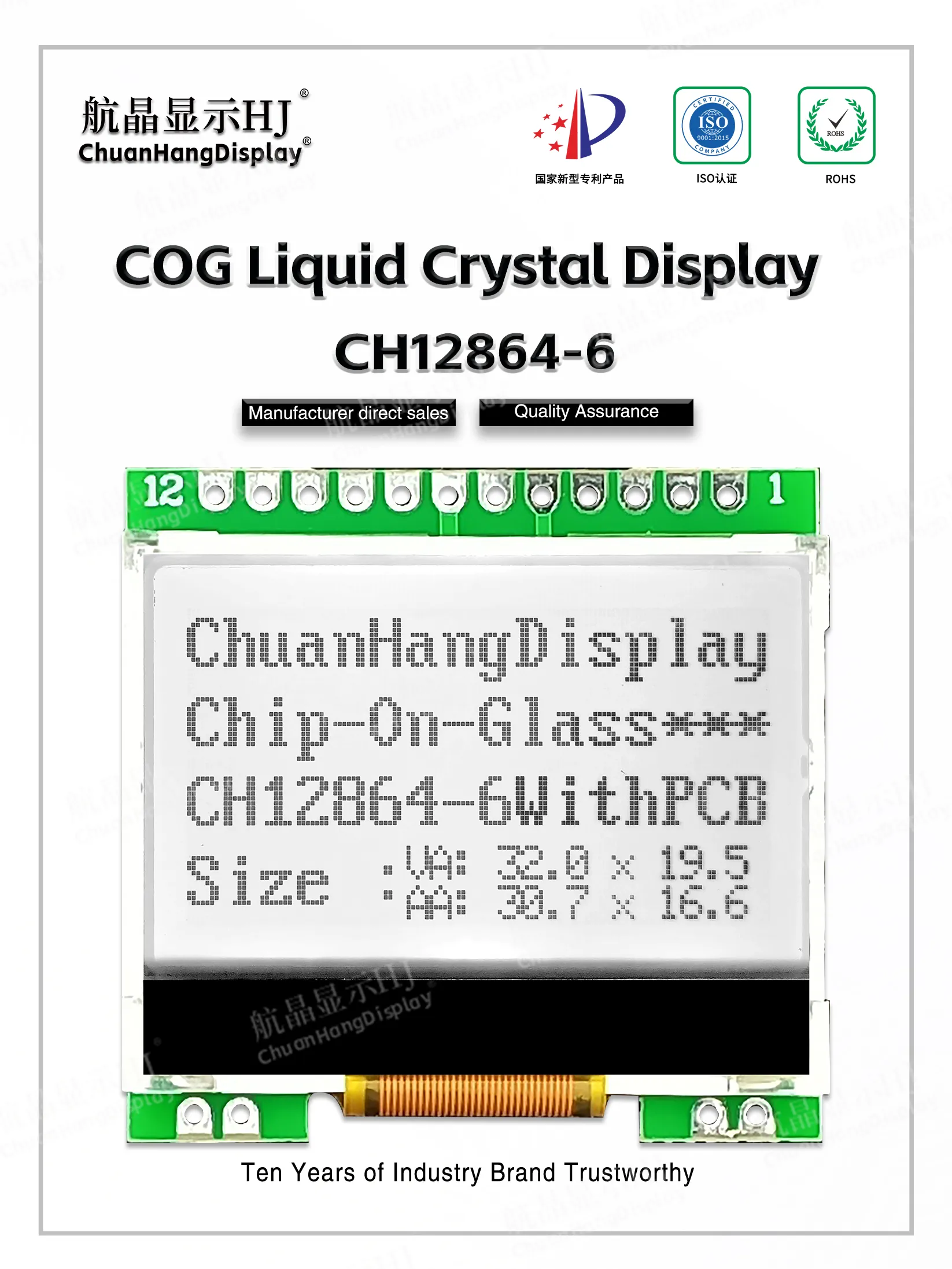

CH12864-6 Arduino-Display 128x64
Produktbeschreibung

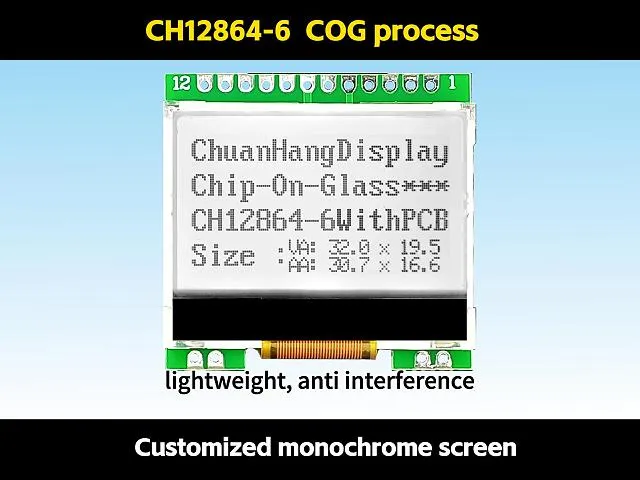

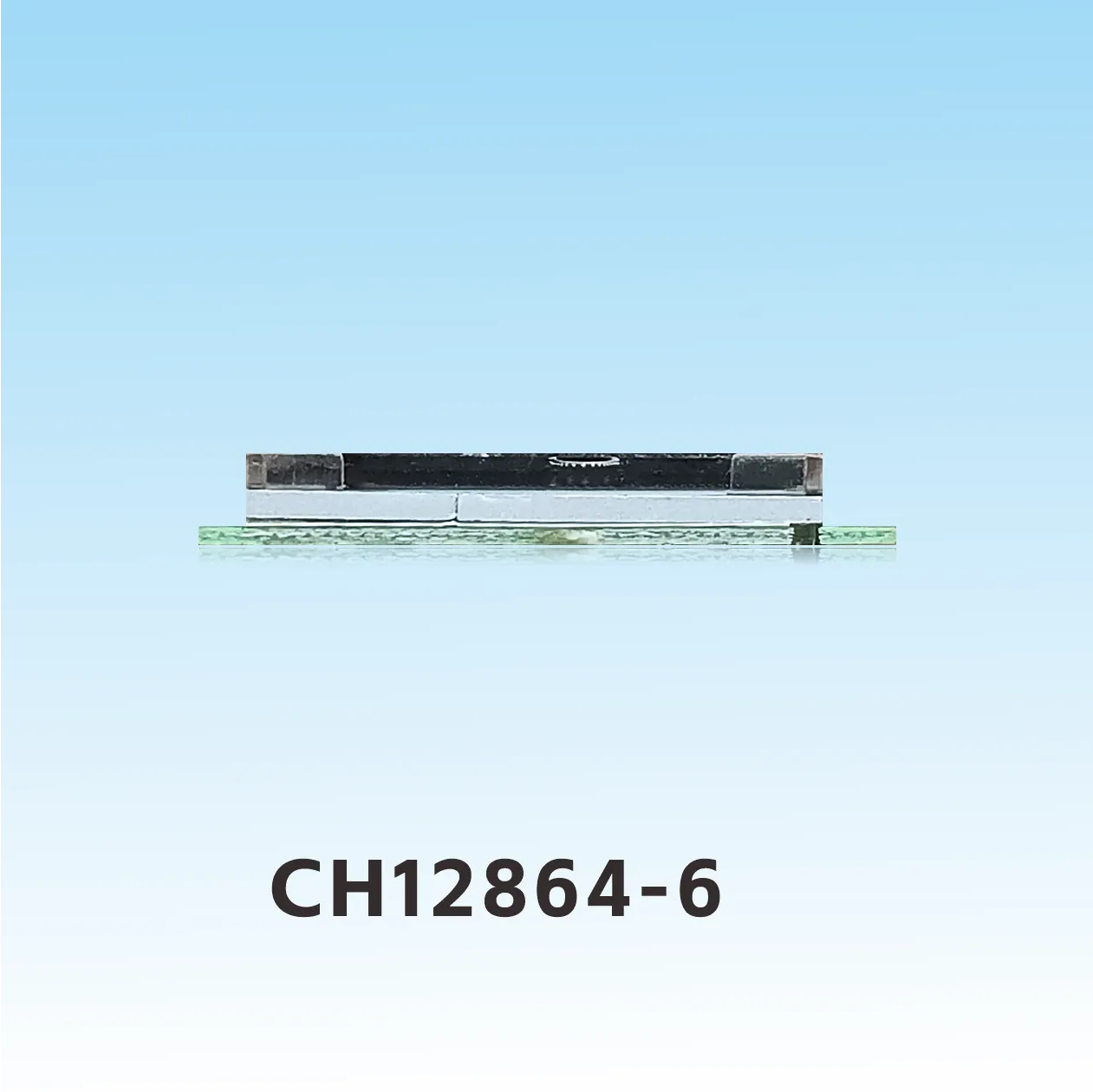

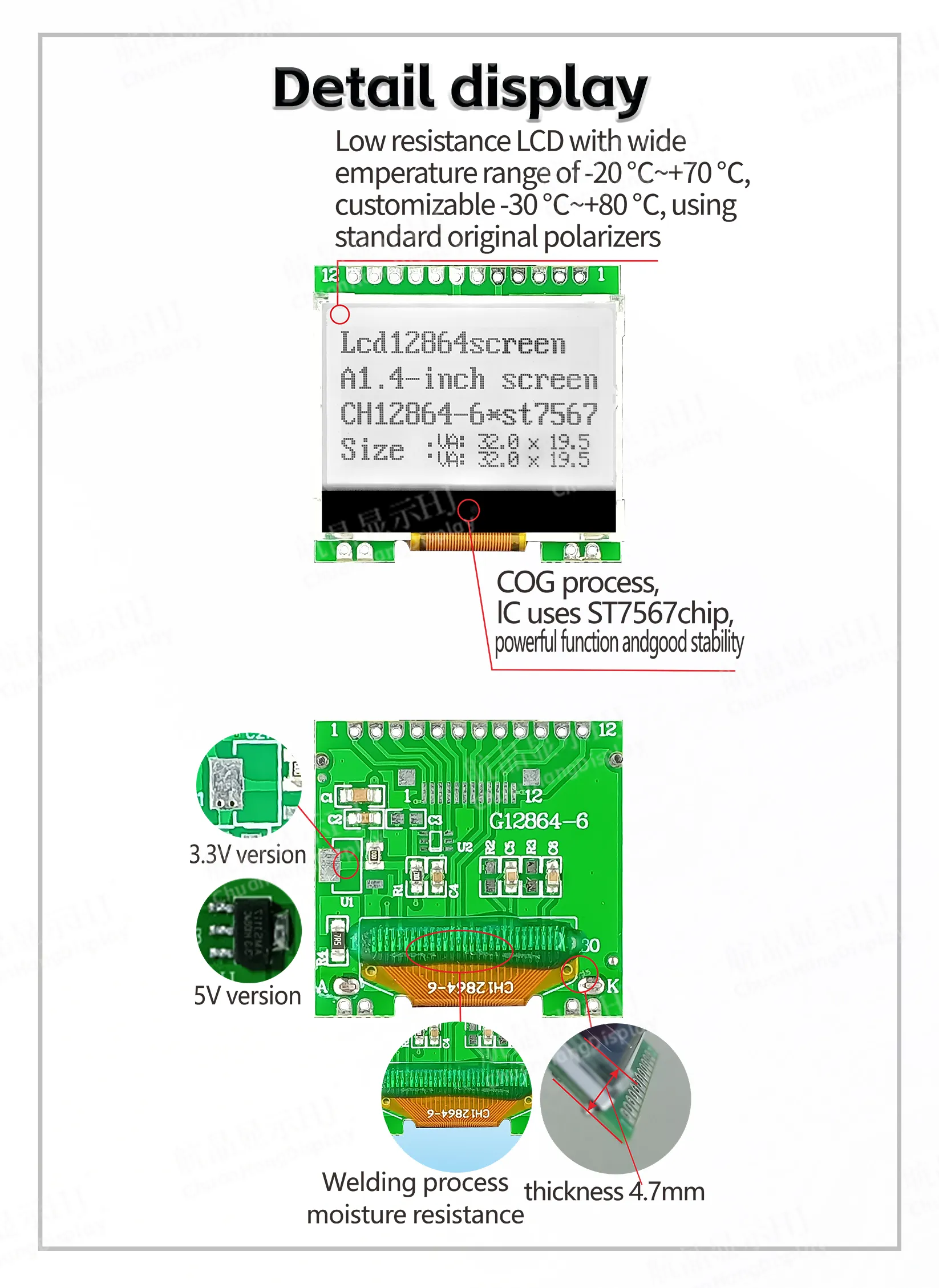

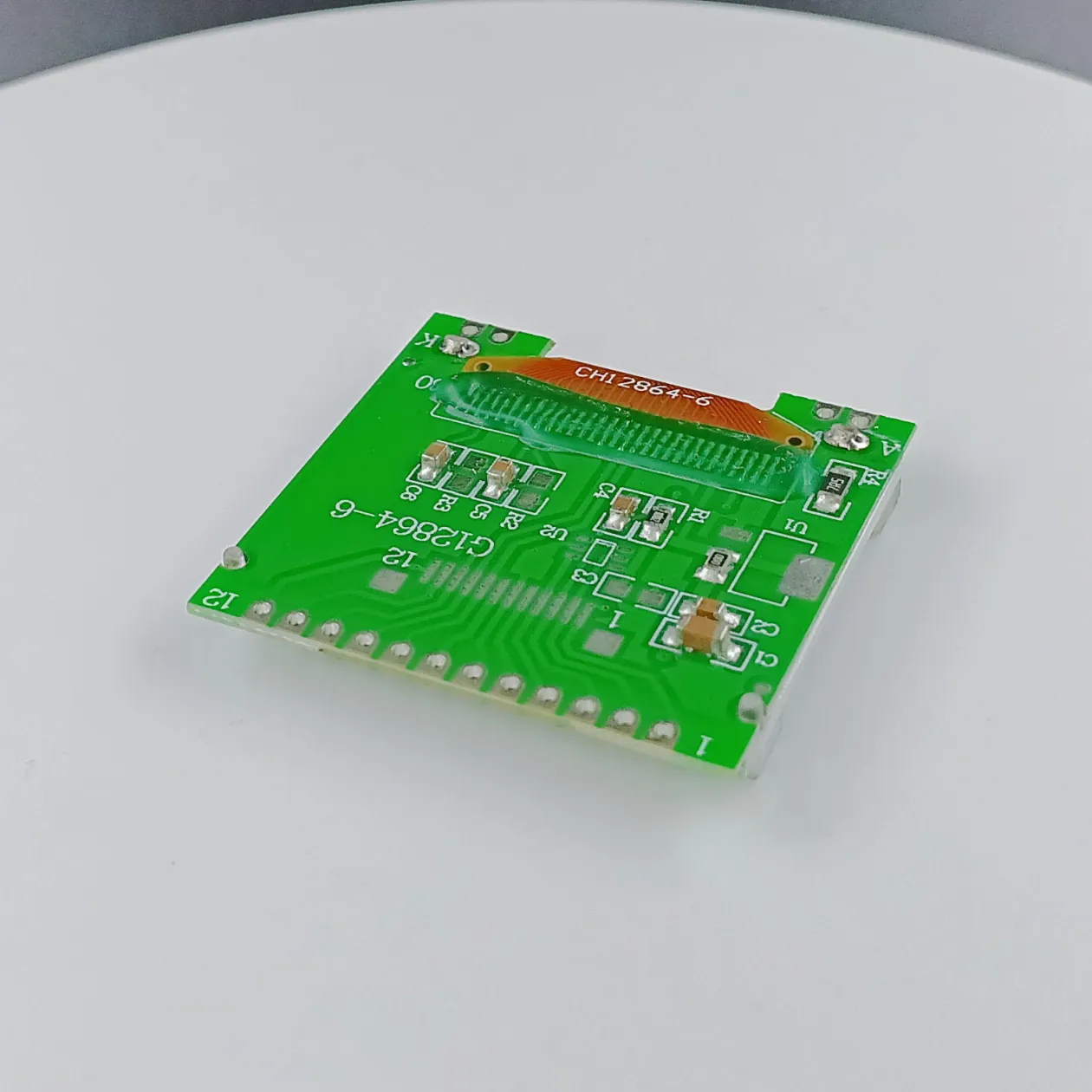

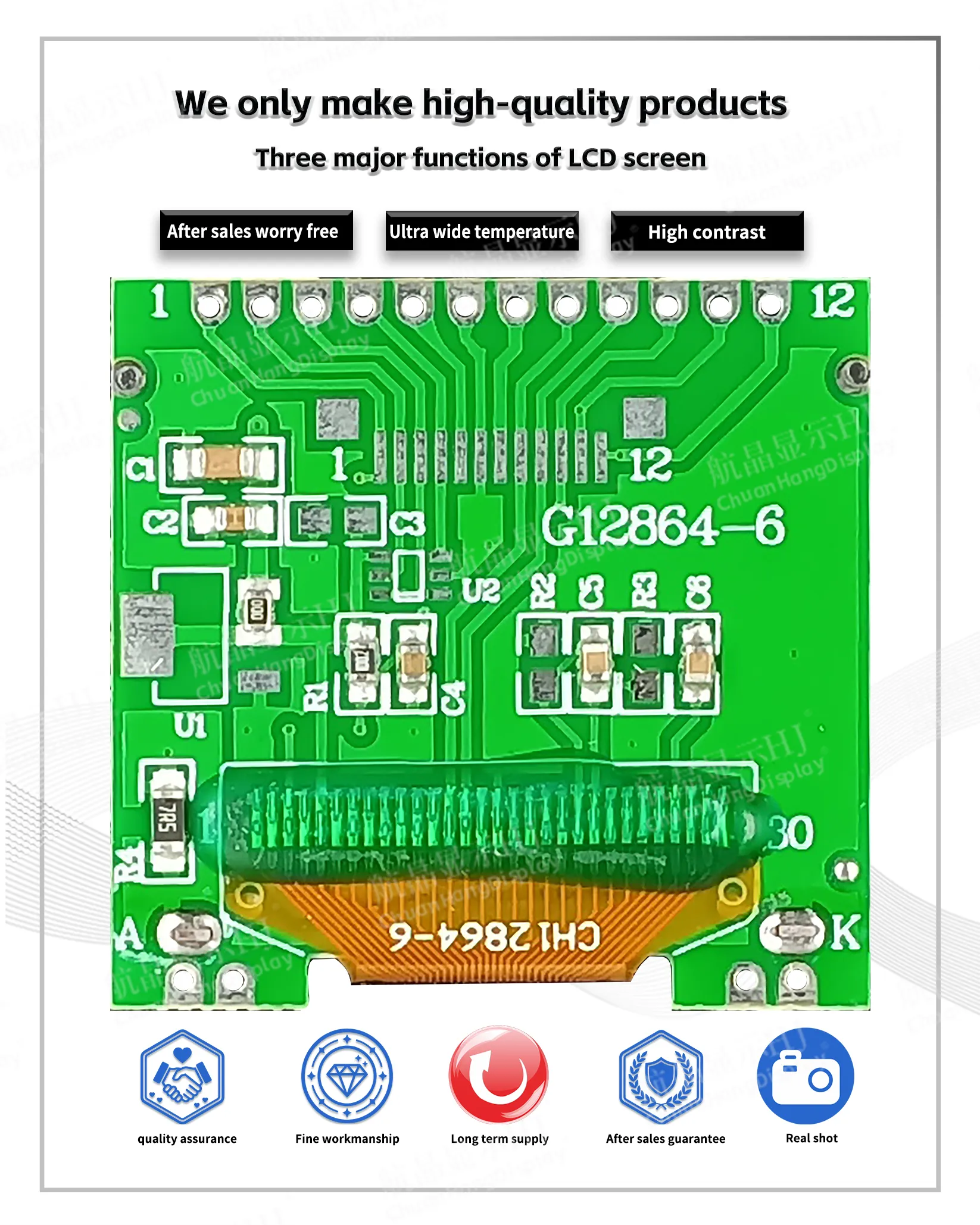

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Lötstelle, das Produkt hat eine PCB-Platine, Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet st7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer kompiliert seine eigene Schriftbibliothek.
1.3 Optionaler zusätzlicher Schriftchip, gesteuert durch PIN1, PIN2, PIN3, PIN4.
1.4 Niedriger Stromverbrauch, Standard-3,3V-Strommodus, kein Hintergrundbeleuchtungsstrom unter 1mA, Hintergrundbeleuchtungsstrom bei 60mA.
1.5 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 2,9V~3,0V betrieben werden. LED kann durch PIN5, PIN6, PIN7 gesteuert werden.

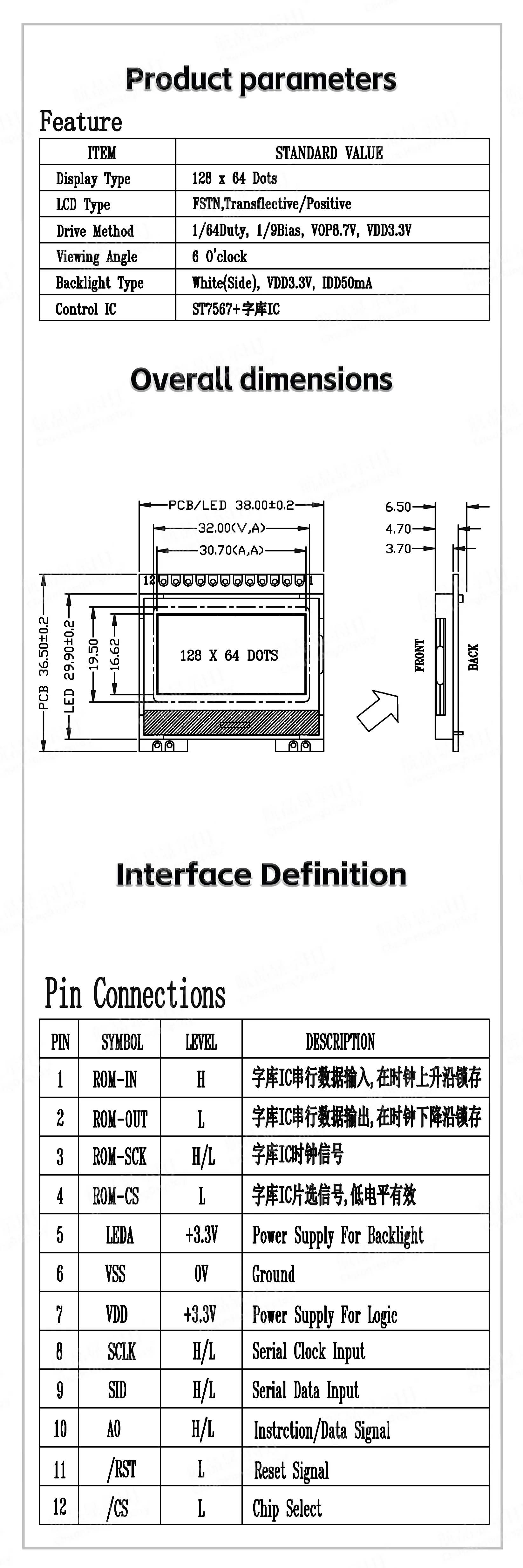

1.6 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
●Eingebaute Boost-Schaltung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstellenkommunikation.
●Reiche Funktionen: Die Schnittstellenanzeige ist ein/aus, positiv/negativ.
