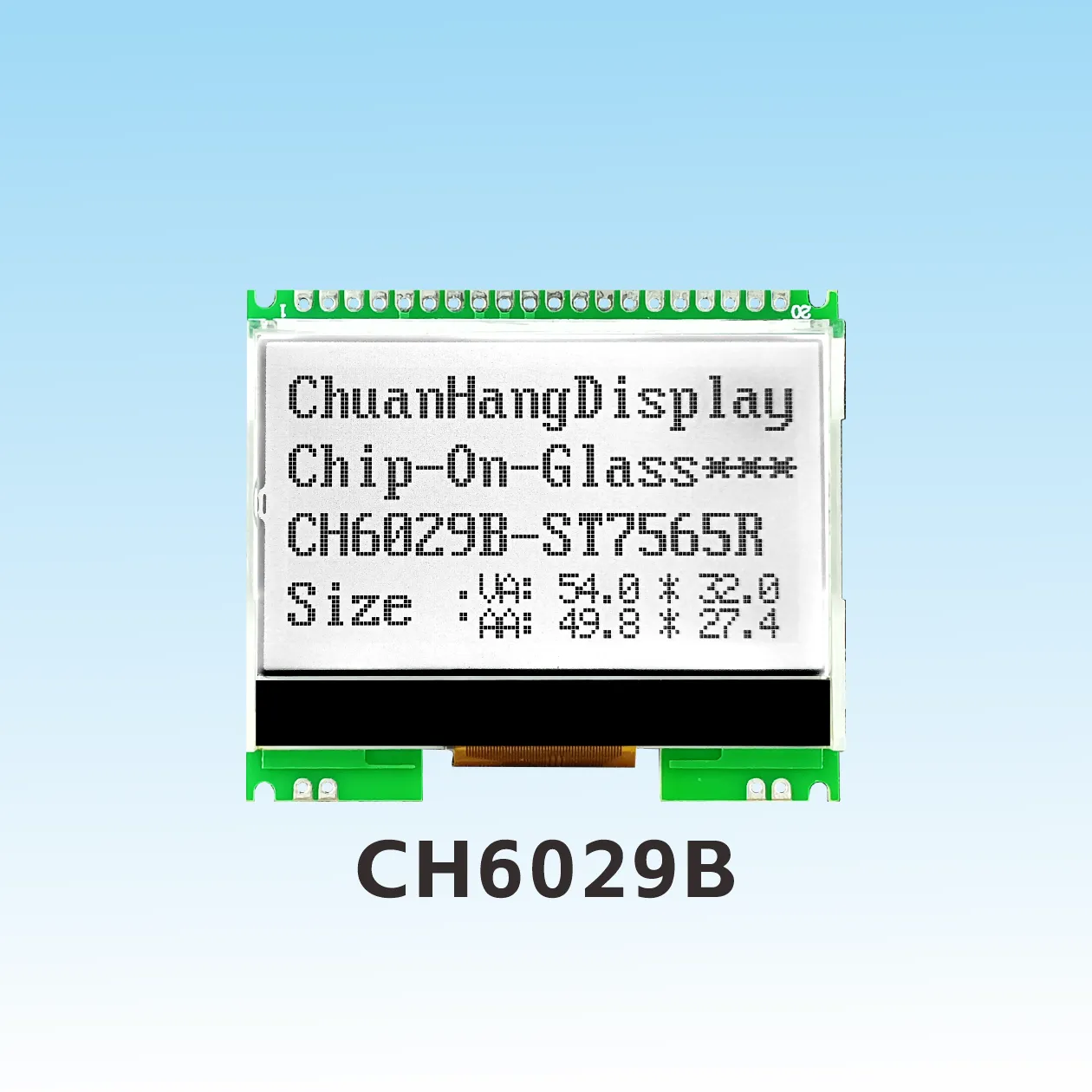

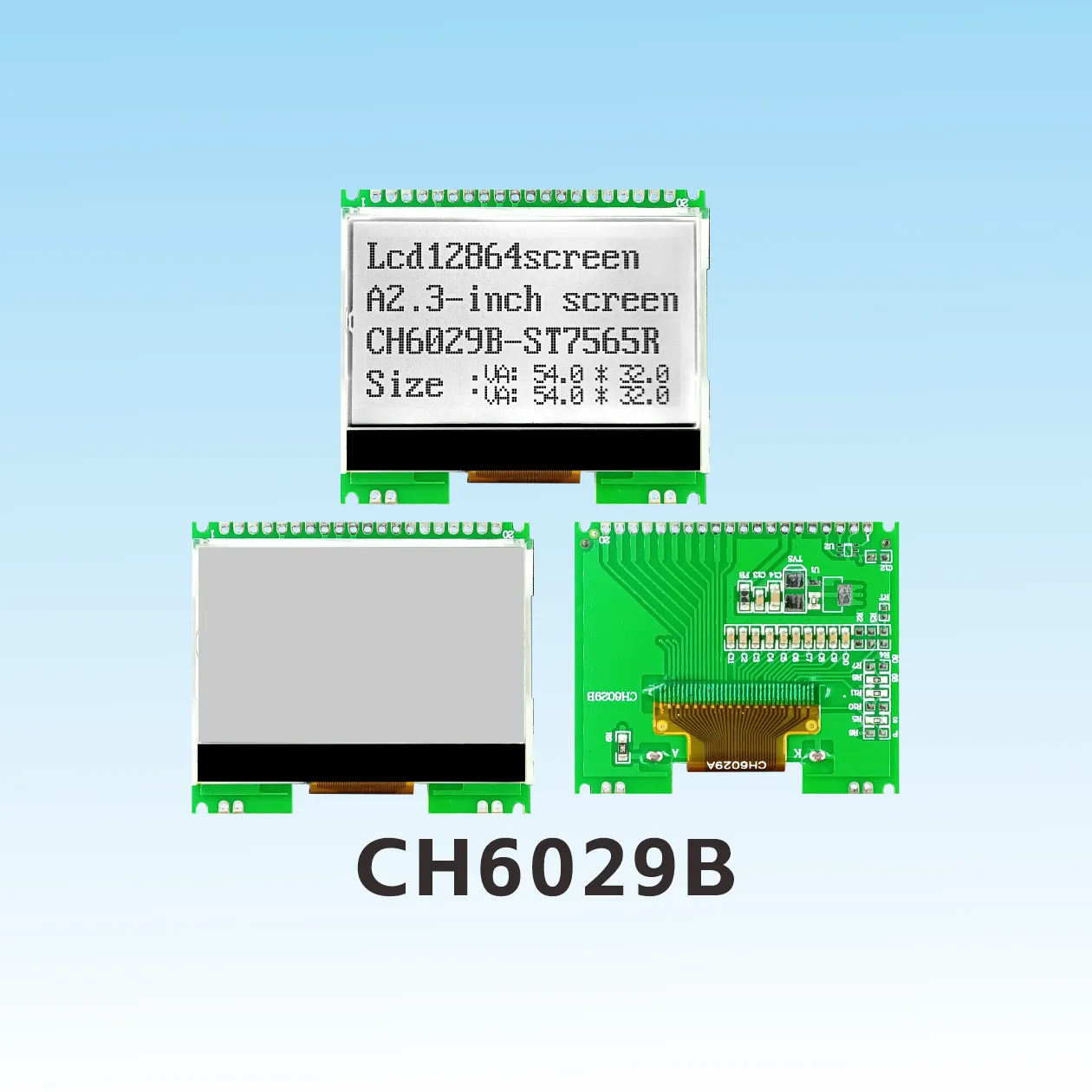

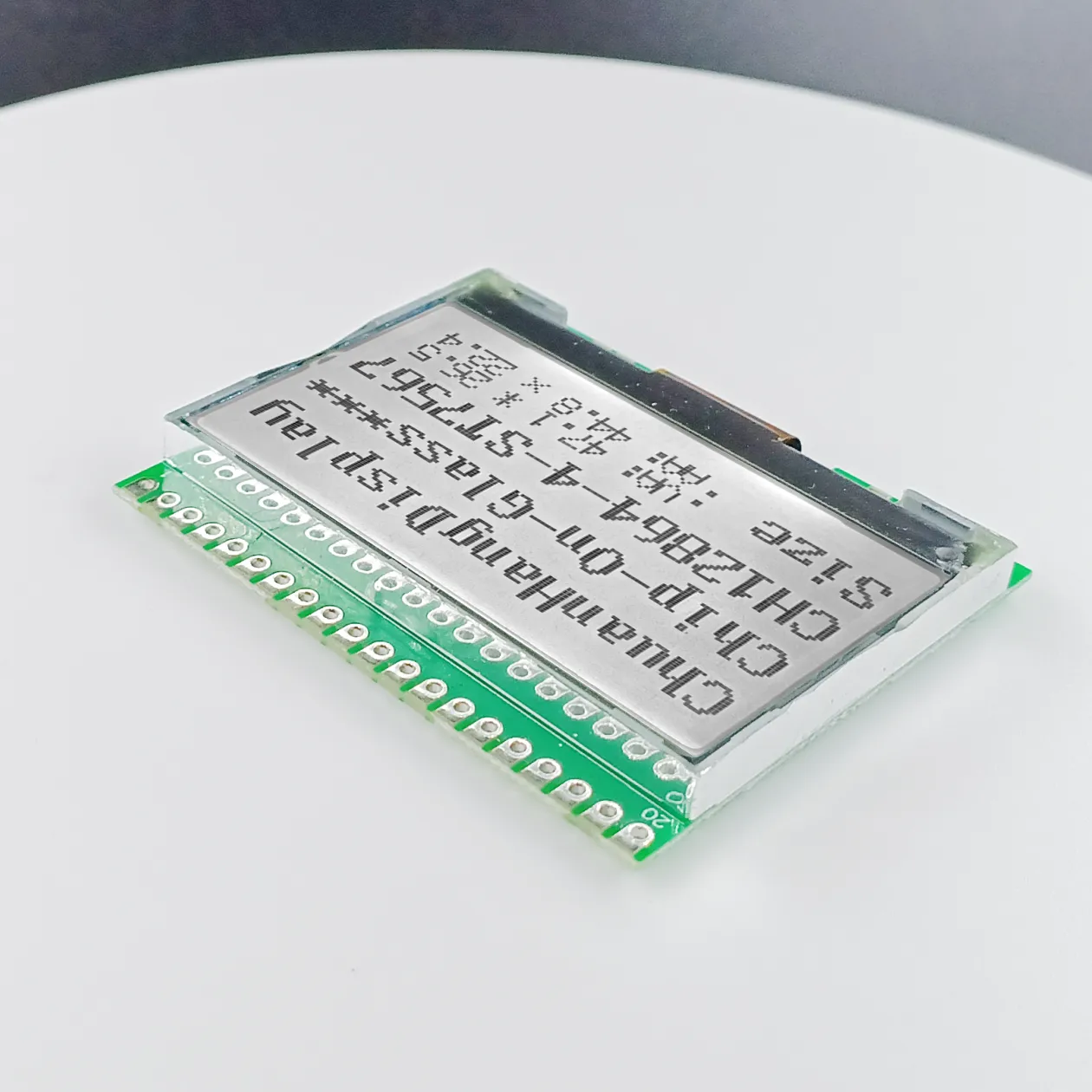

CH6029B 12864 LCD
Produktbeschreibung

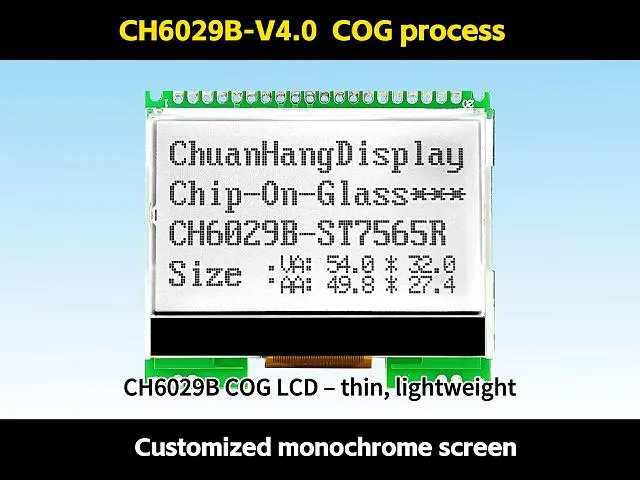

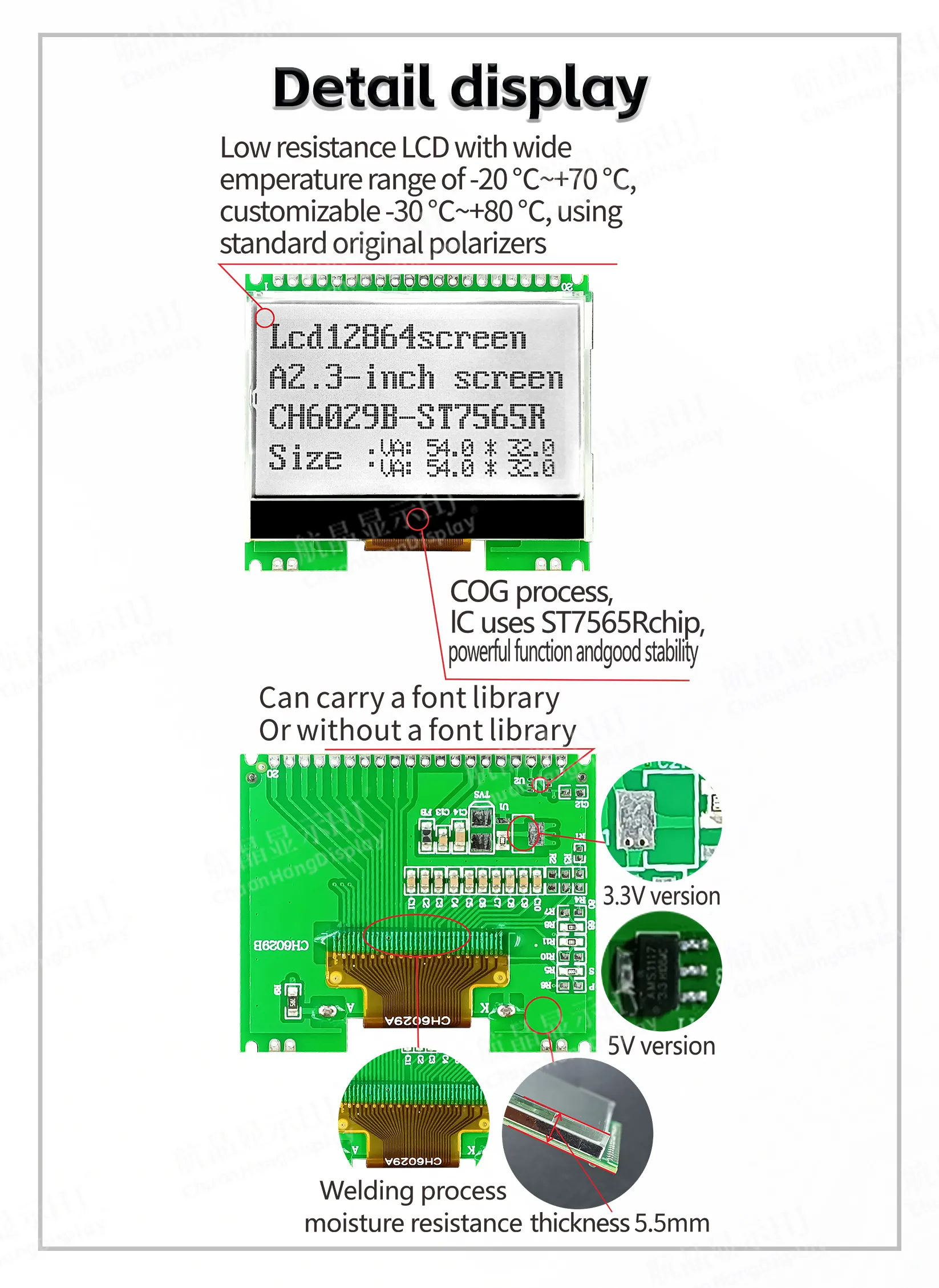

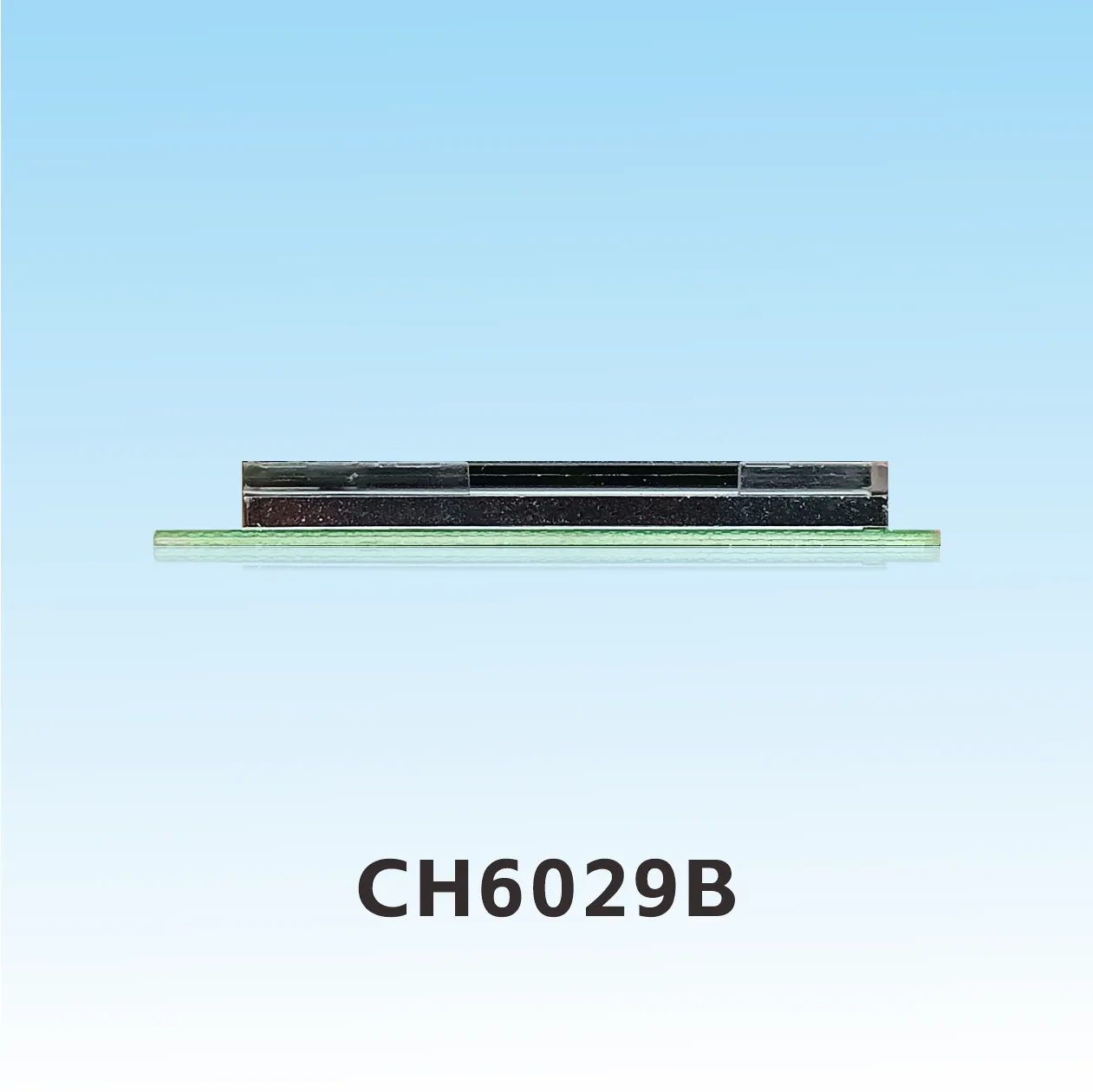

1.1 COG-Prozess, FPC-Schweißprozess, Produkt mit PCB-Platine, mit Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Es gibt Schriftbibliothek-Chip-Anschlüsse, PIN1, PIN2, PIN3, PIN4.
1.4 Niedriger Stromverbrauch, 3,3V/5V-Stromversorgungsmodus kann ausgewählt werden, kein Hintergrundbeleuchtungsstrom unter 1mA, es gibt Hintergrundbeleuchtungsstrom unter 80mA.

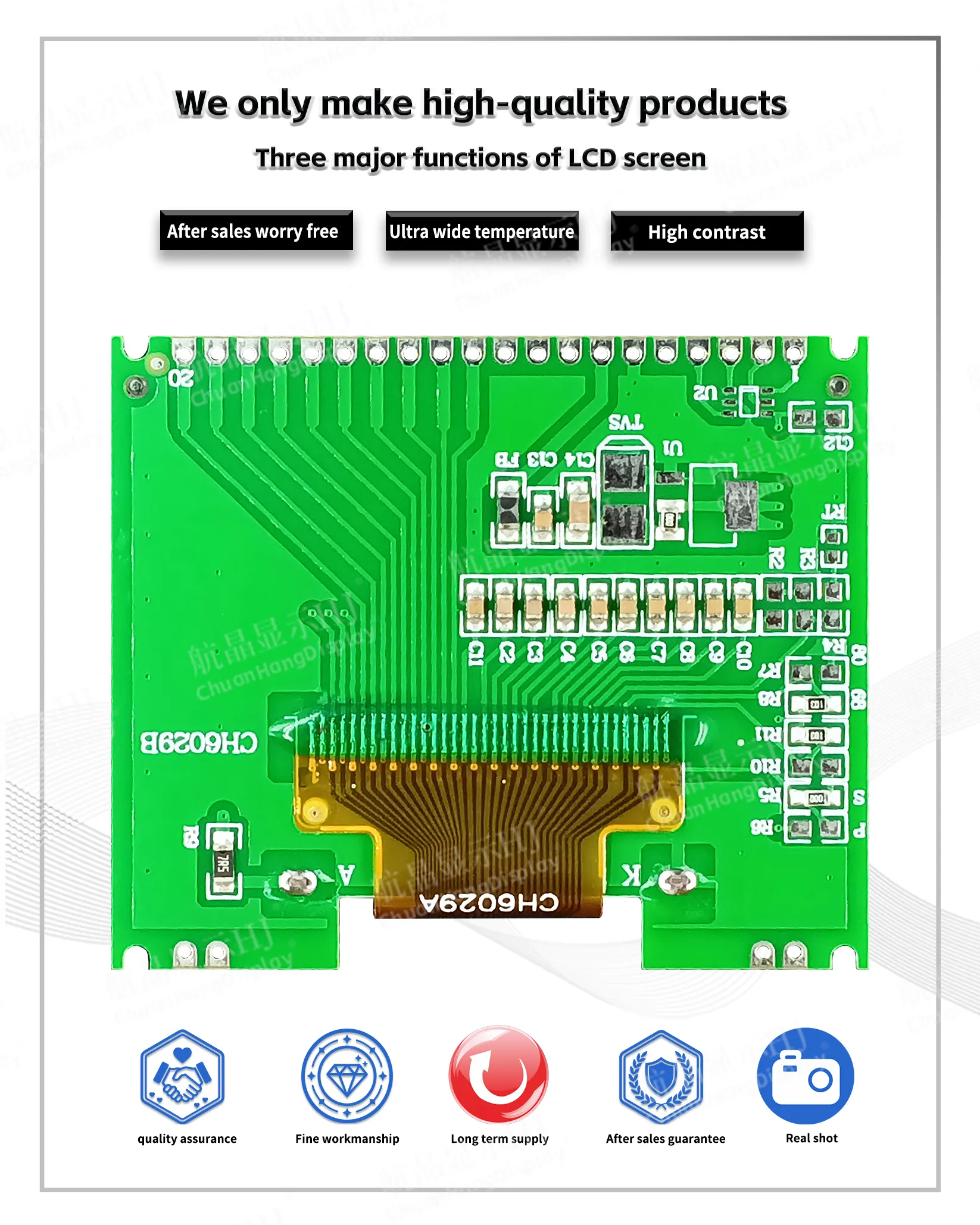

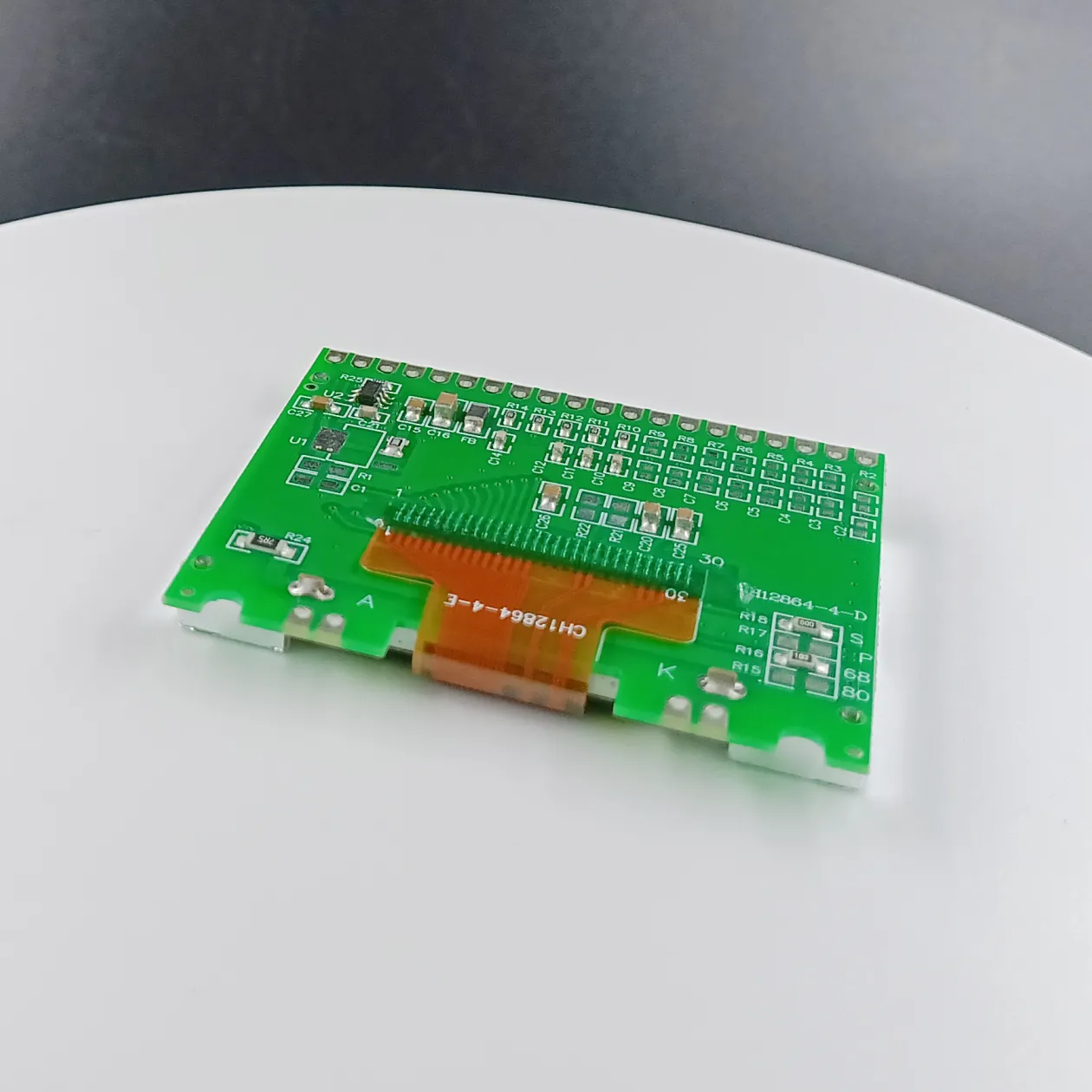

1.5 LED-Hintergrundbeleuchtung A und K sind an die PCB-Platine gelötet. LED kann durch PIN5, PIN6 und PIN7 betrieben werden.

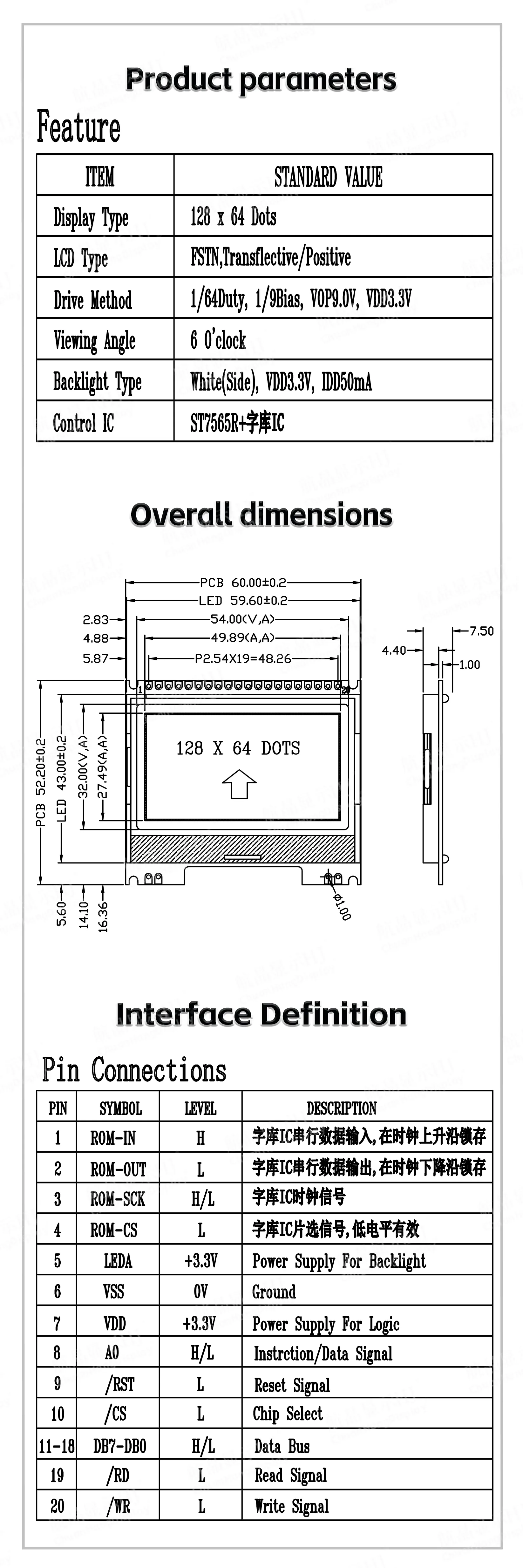

1.6 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bits. Eingebaute Boost-Schaltung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix.
●Sie können eine 4-Draht-SPI-Schnittstelle oder eine 8-Bit-parallele 6800-Timing- oder 8080-Timing-Schnittstelle wählen.
●Reiche Funktionen: Die Schnittstellenanzeige ist ein/aus, positiv/negativ, lesen/modifizieren/schreiben.
