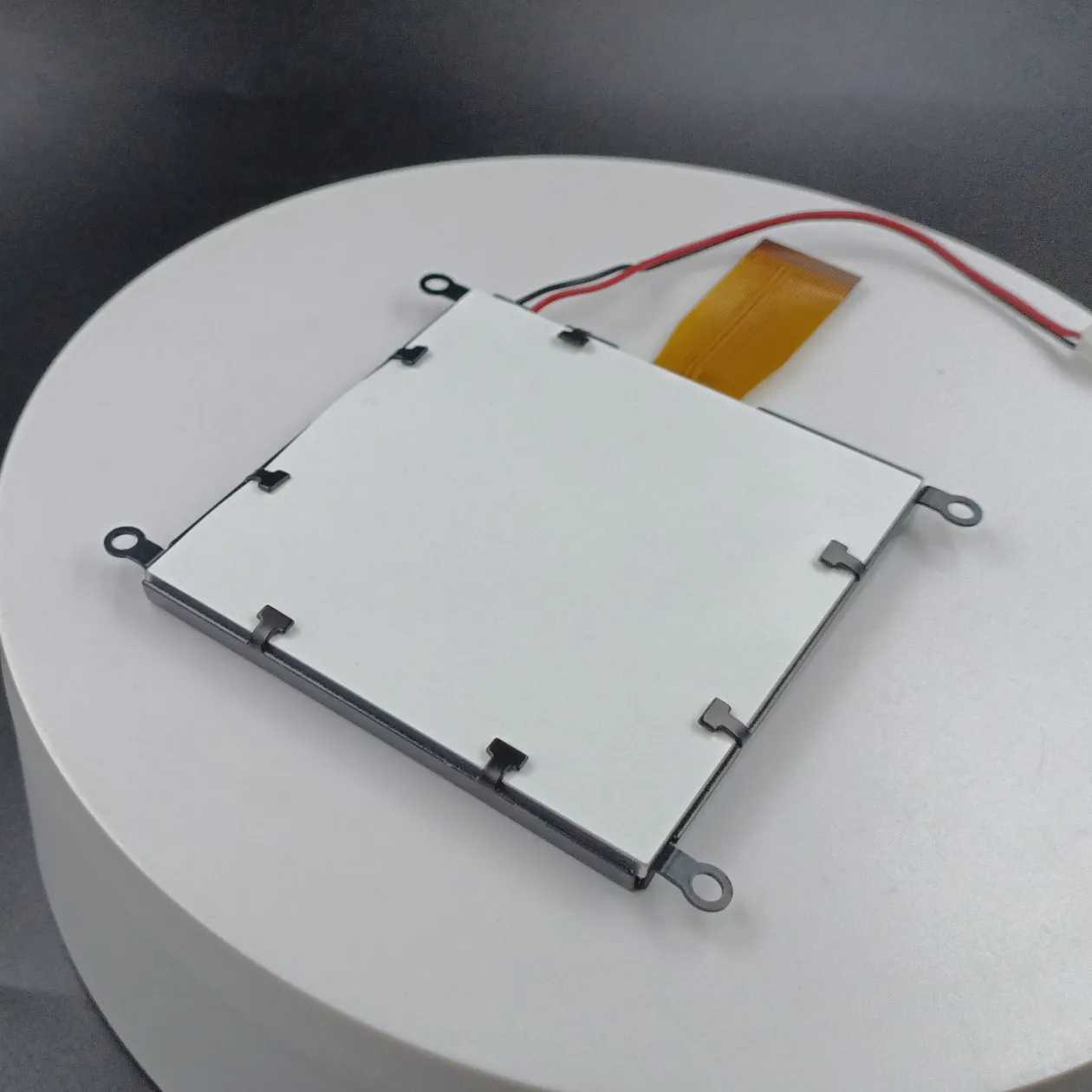

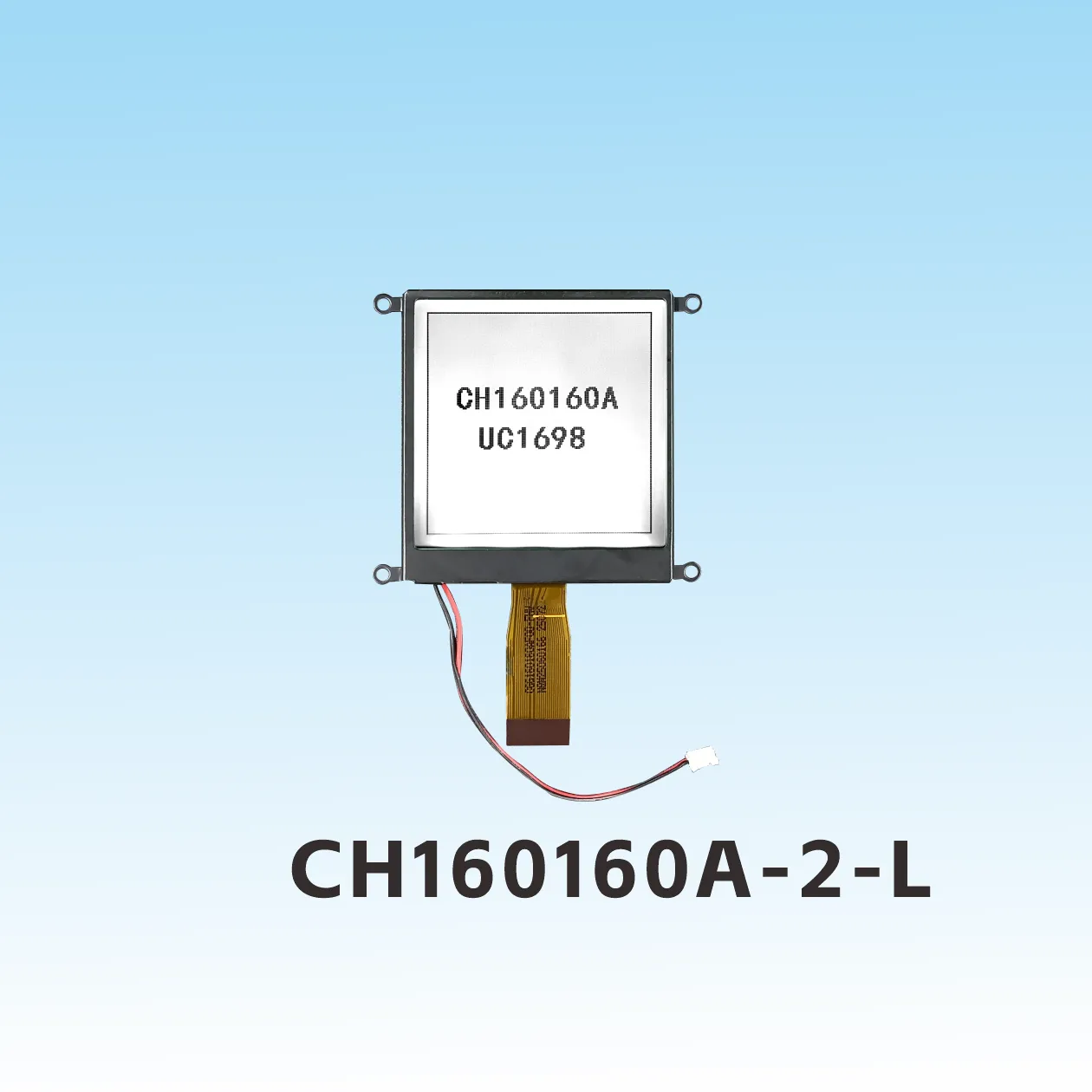

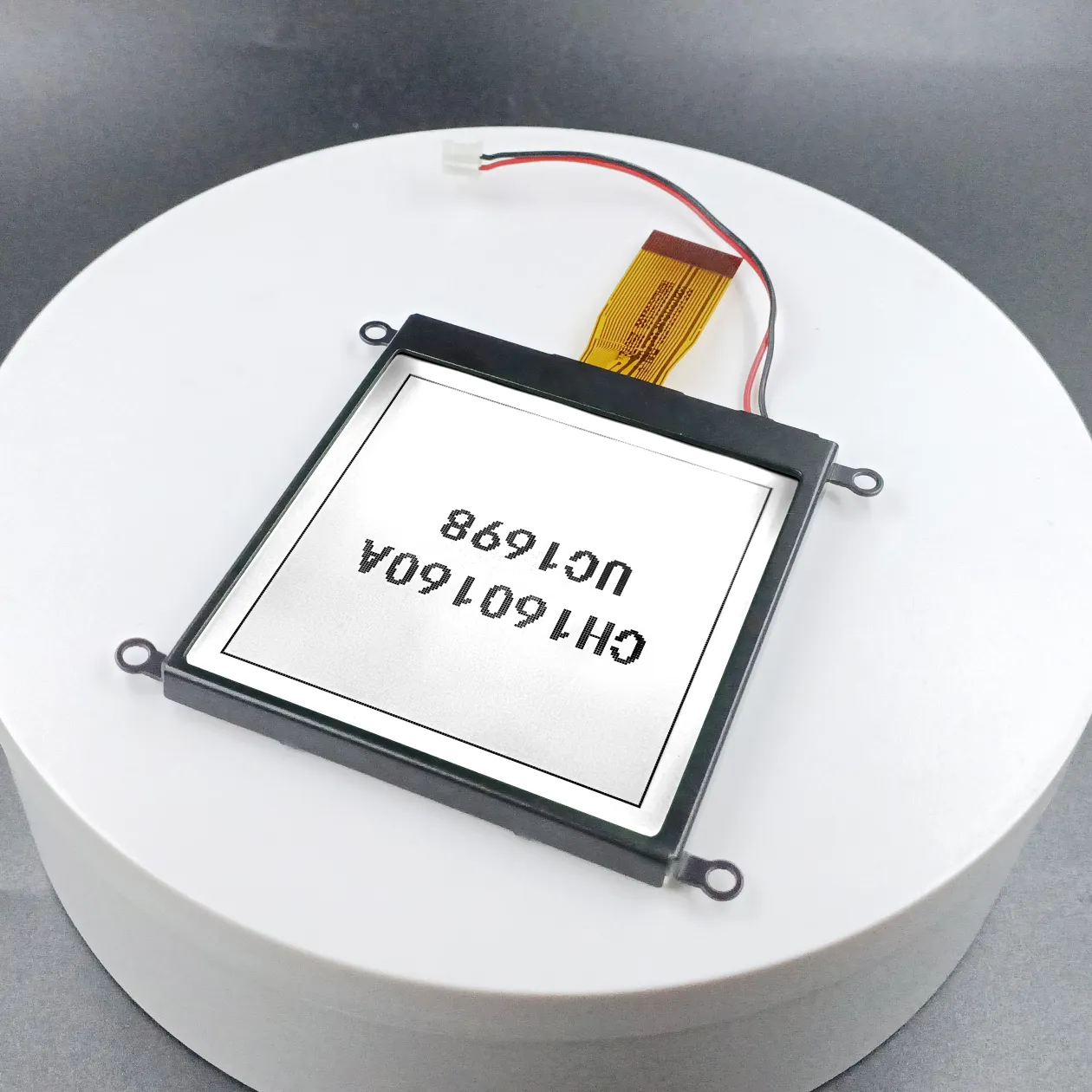

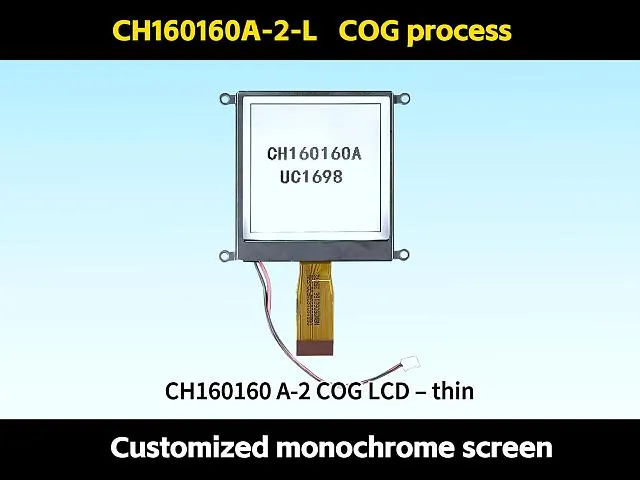

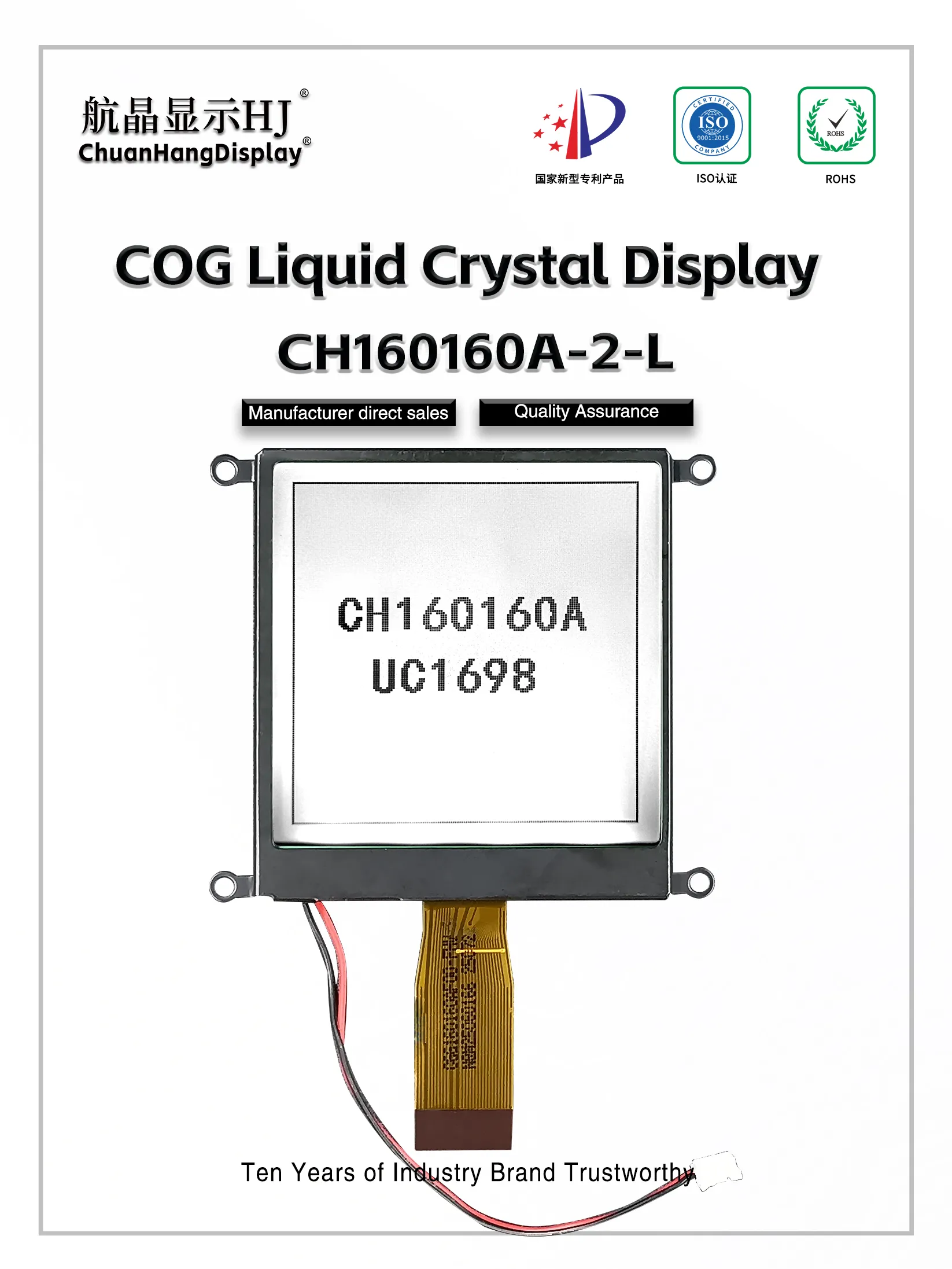

CH160160A-2-L Chip-on-Glass LCD 160x160
Produktbeschreibung

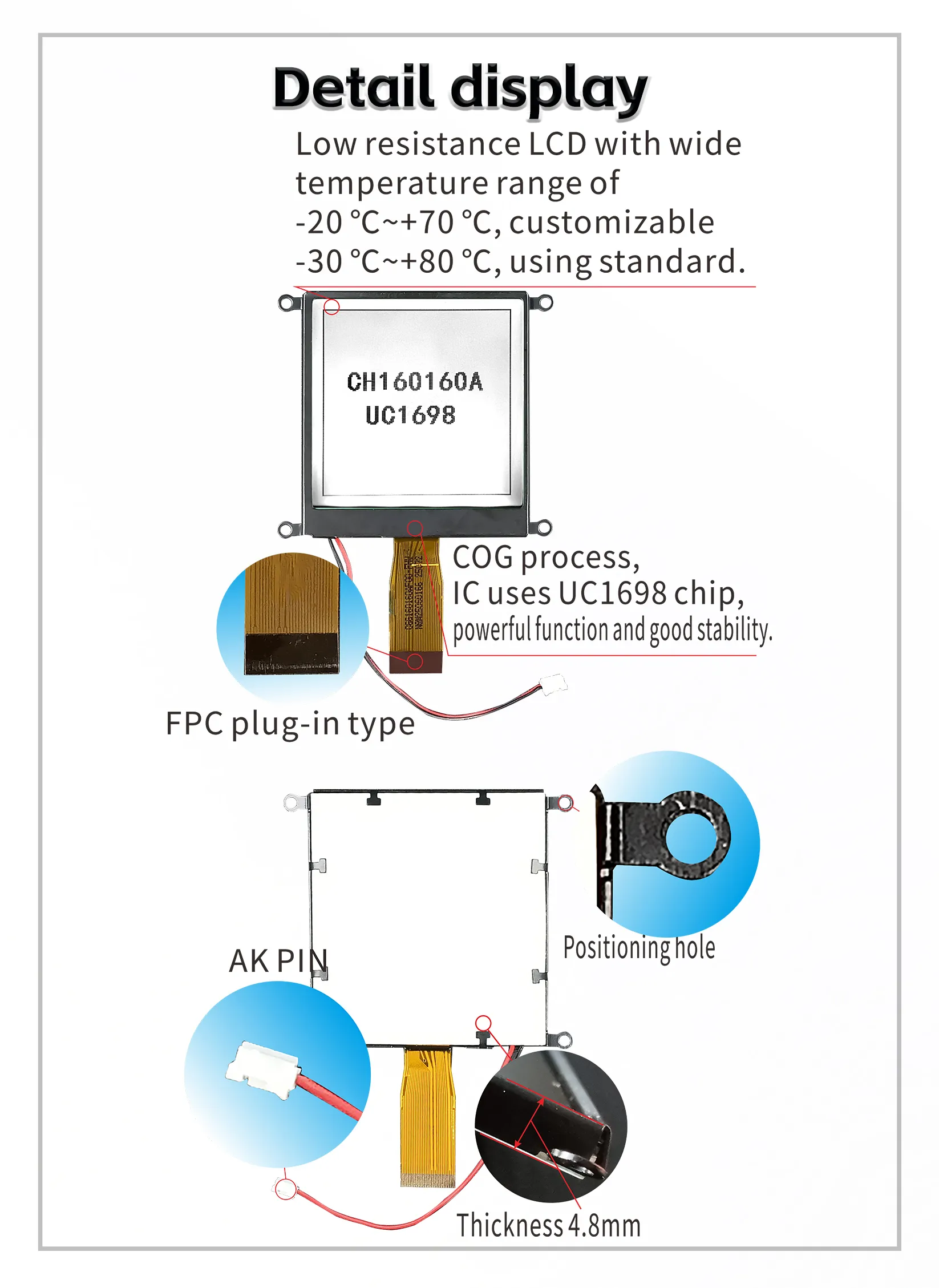

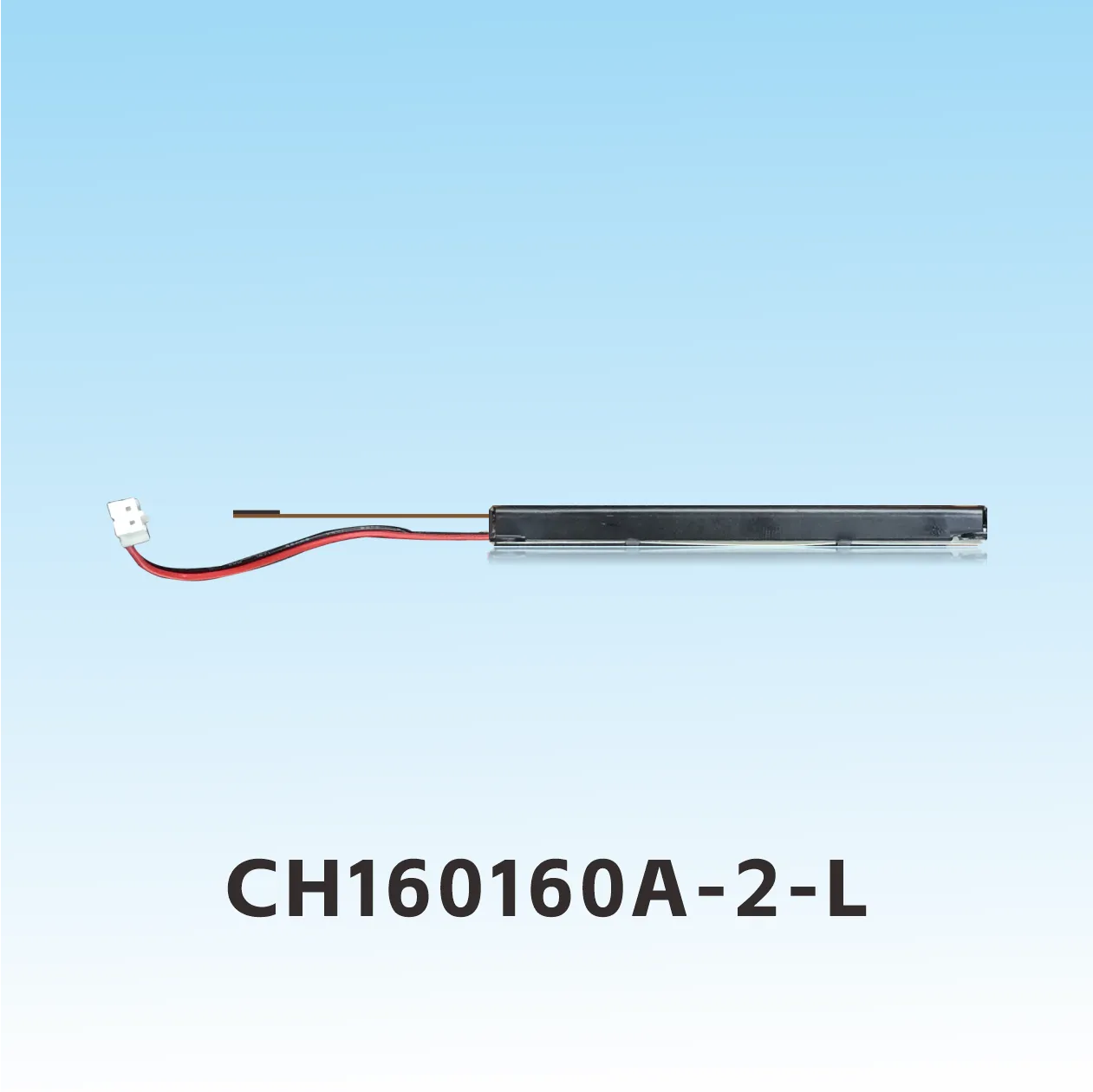

1.1 COG-Prozess, FPC-Steckverbinder, Produkt mit Hintergrundbeleuchtung, Eisenrahmen, dünne Dicke, stabile Struktur.
1.2 IC verwendet UC1698, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen Schriftarten selbst.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 3mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED-Hintergrundbeleuchtung A und K sind rote und schwarze Leitungen, müssen separat mit Strom versorgt werden.
1.5 Produkteigenschaften:
●Der Chip verfügt über eine integrierte Software-Temperaturkompensation.
●Das Modul verfügt über eine integrierte Boost-Schaltung.
●Der Kontrast wird durch Software eingestellt,
●Ein Bildschirm zeigt 10 Zeichen x 10 Zeilen (16x16 Punktmatrix).
●Ein einzelnes Bild ≦160x160 Punktmatrix.
●8-Bit-Parallelport 6800-Timing oder 8080-Timing
●Reiche Funktionen:
●Einzelner Anzeige-RAM-Bereich, lokale Anzeige und Scrollen sowie 4-Bit-Graustufenmodulationsanzeige pro Pixel
