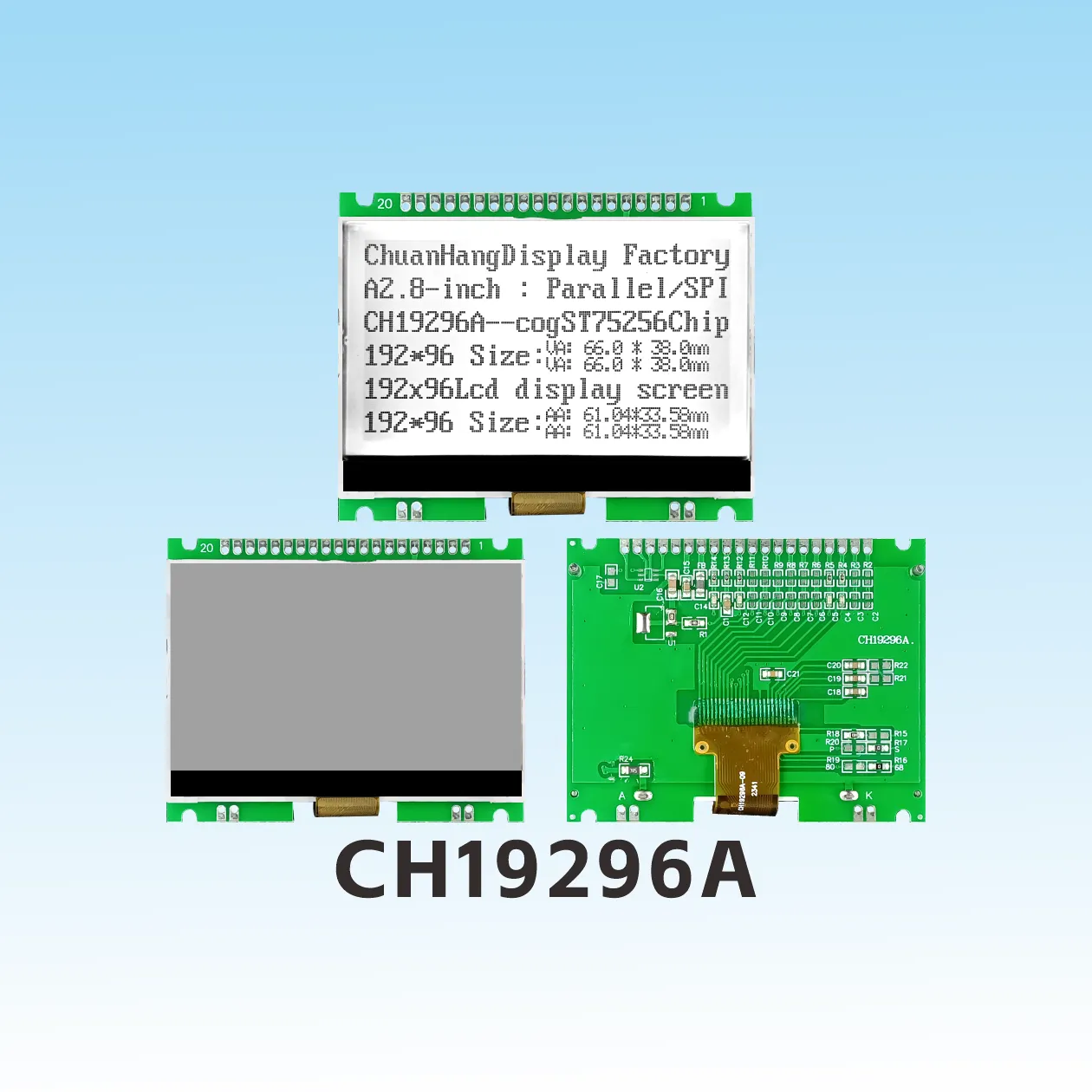

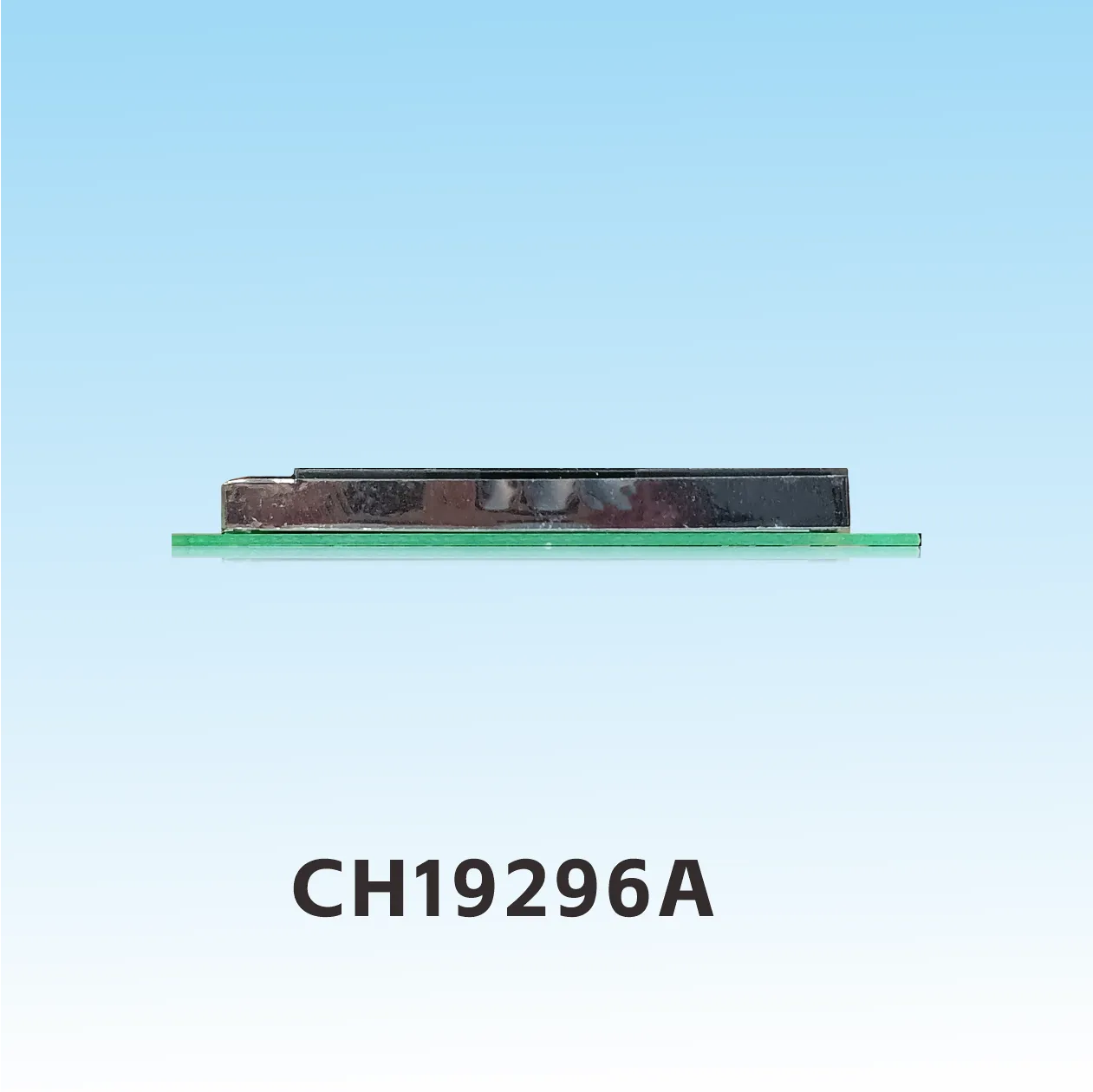

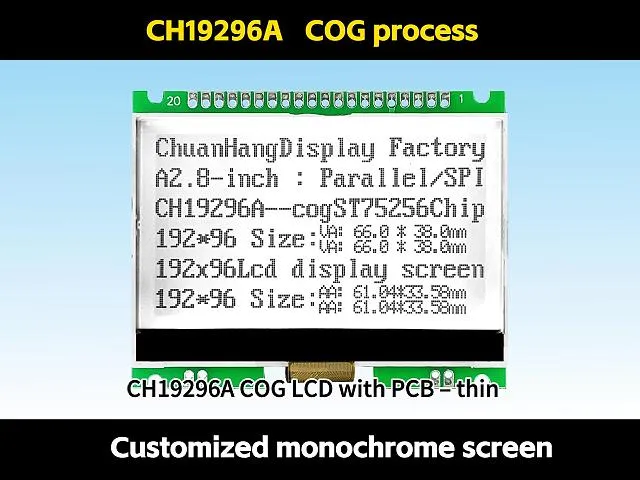

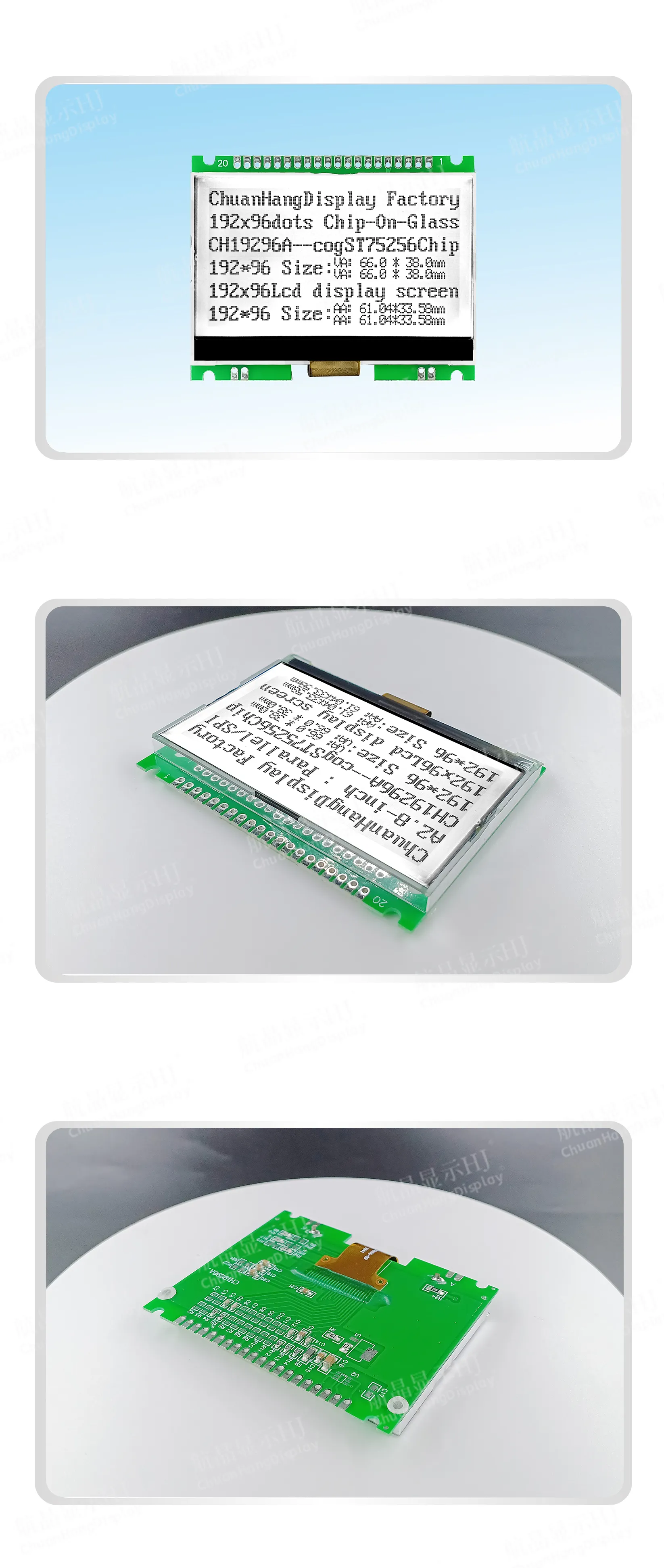

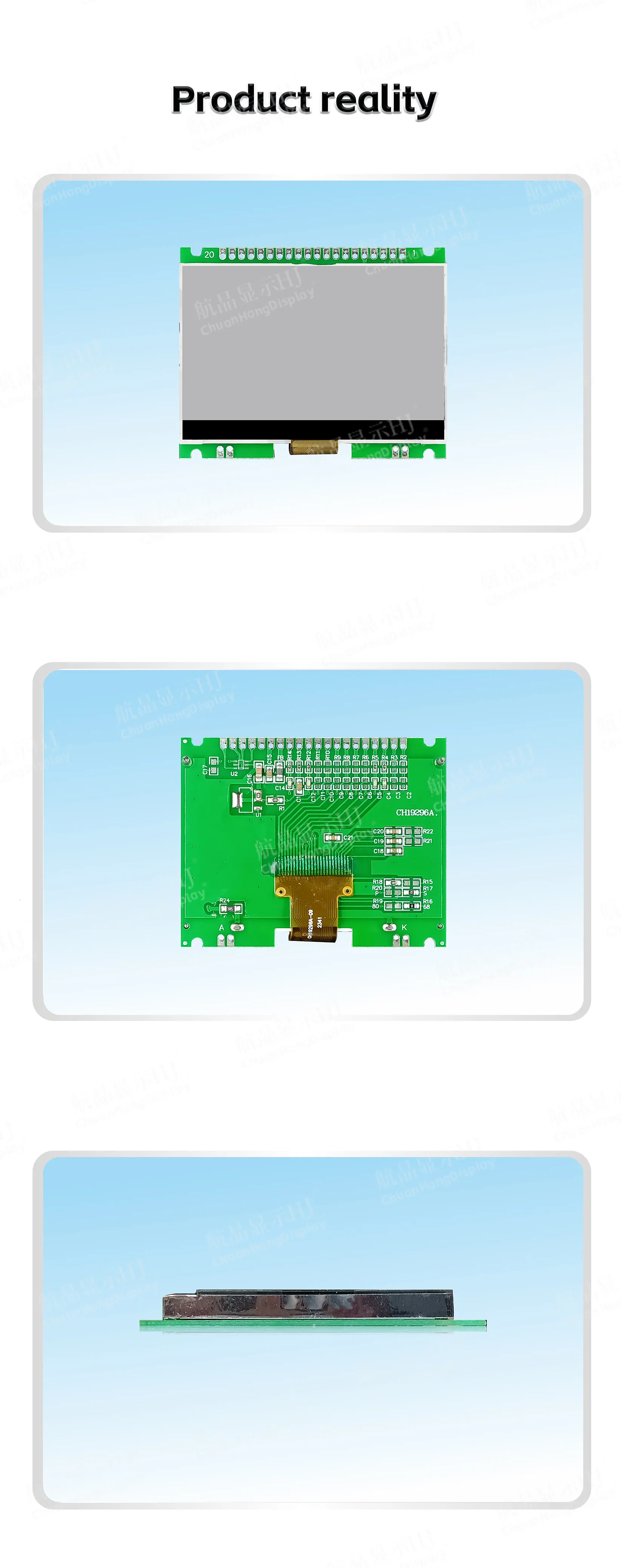

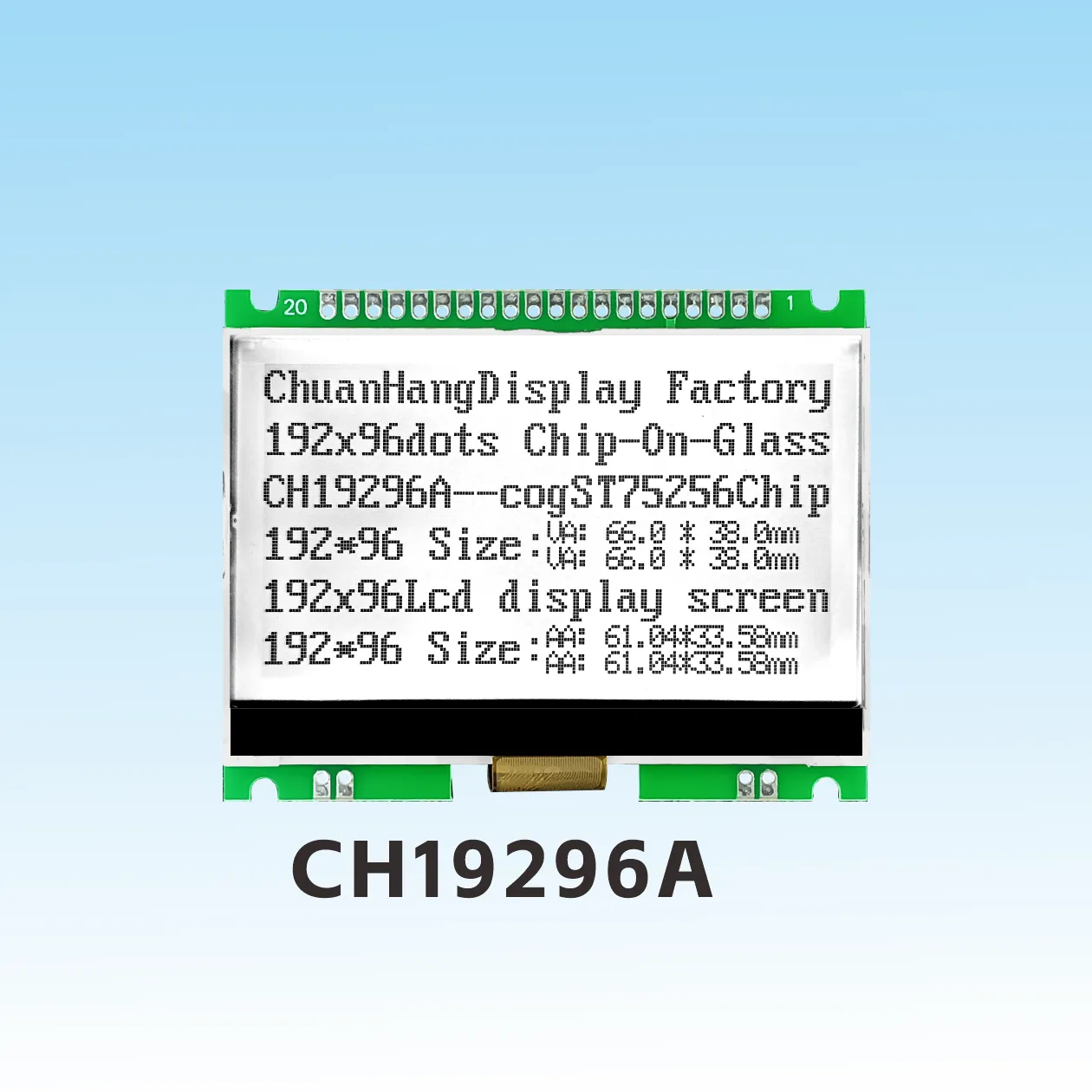

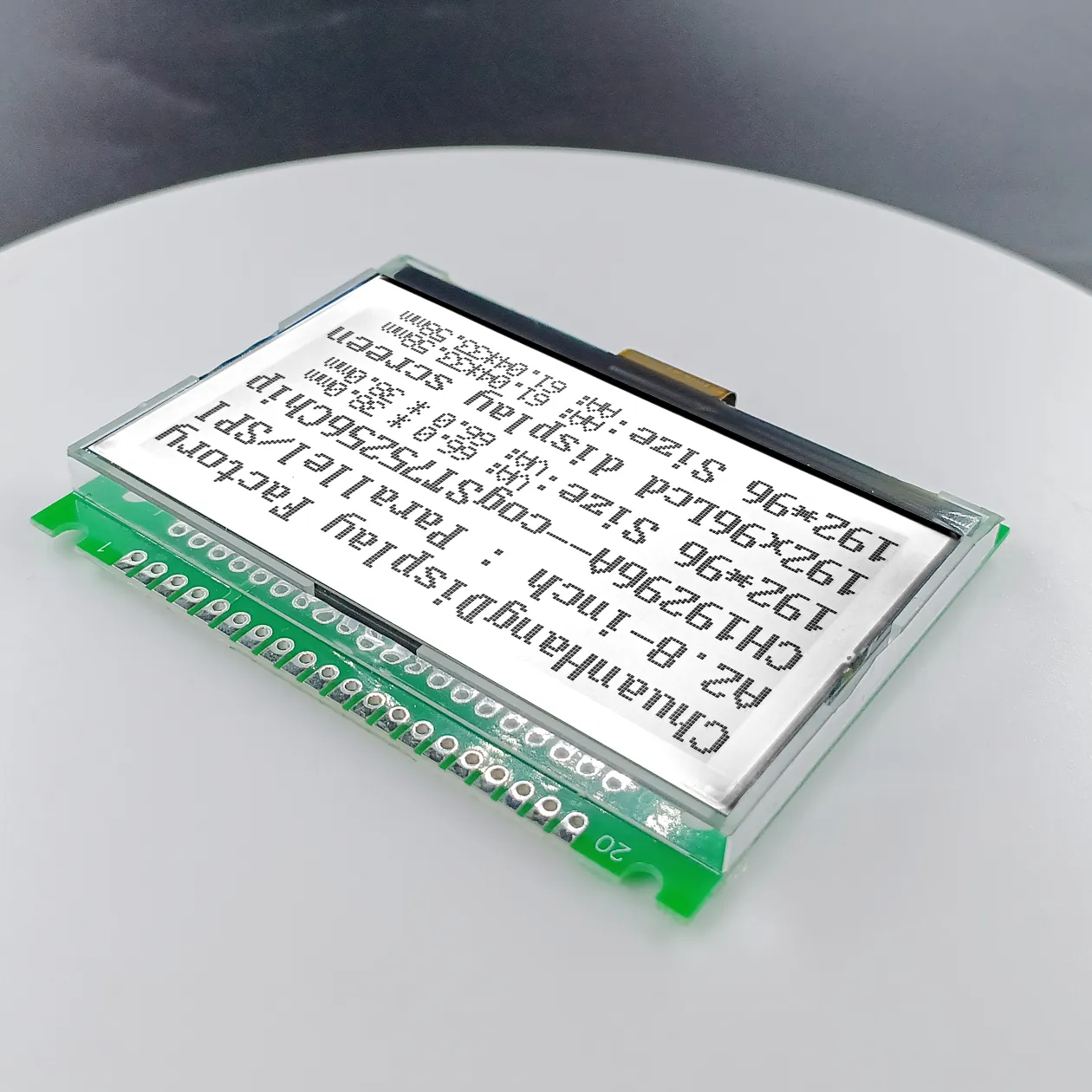

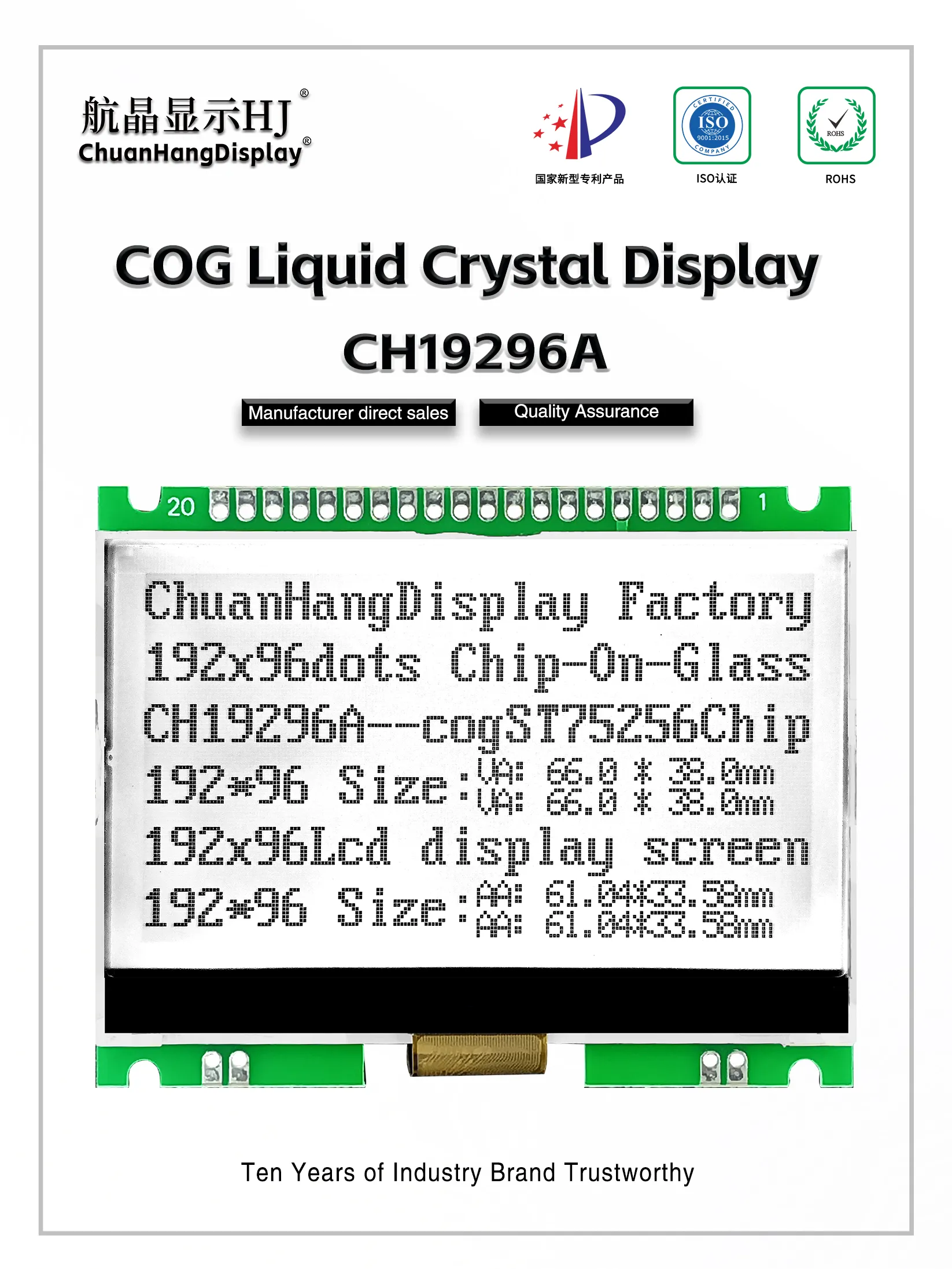

CH19296A Grafik-LCD-Displaymodul
Produktbeschreibung

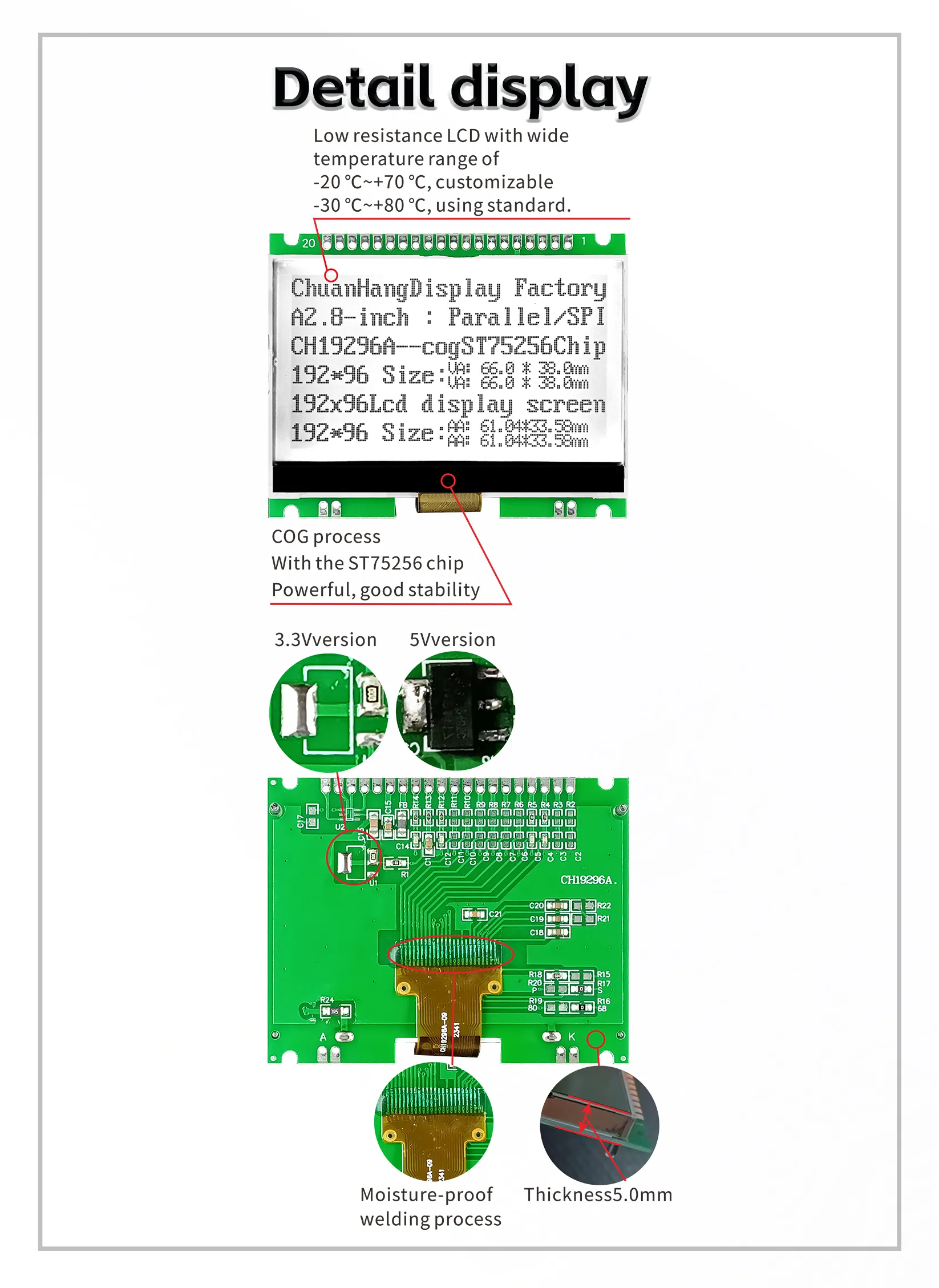

1.1 C0G-Prozess, FPC ist auf PCB gelötet, das Produkt hat eine Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet st75256, es gibt keine Schriftbibliothek im Chip, der Programmierer kompiliert die Schriftbibliothek selbst, aber 1-4Pin kann einen Schriftbibliothek-Chip hinzufügen, um Daten zu lesen.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 3mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.

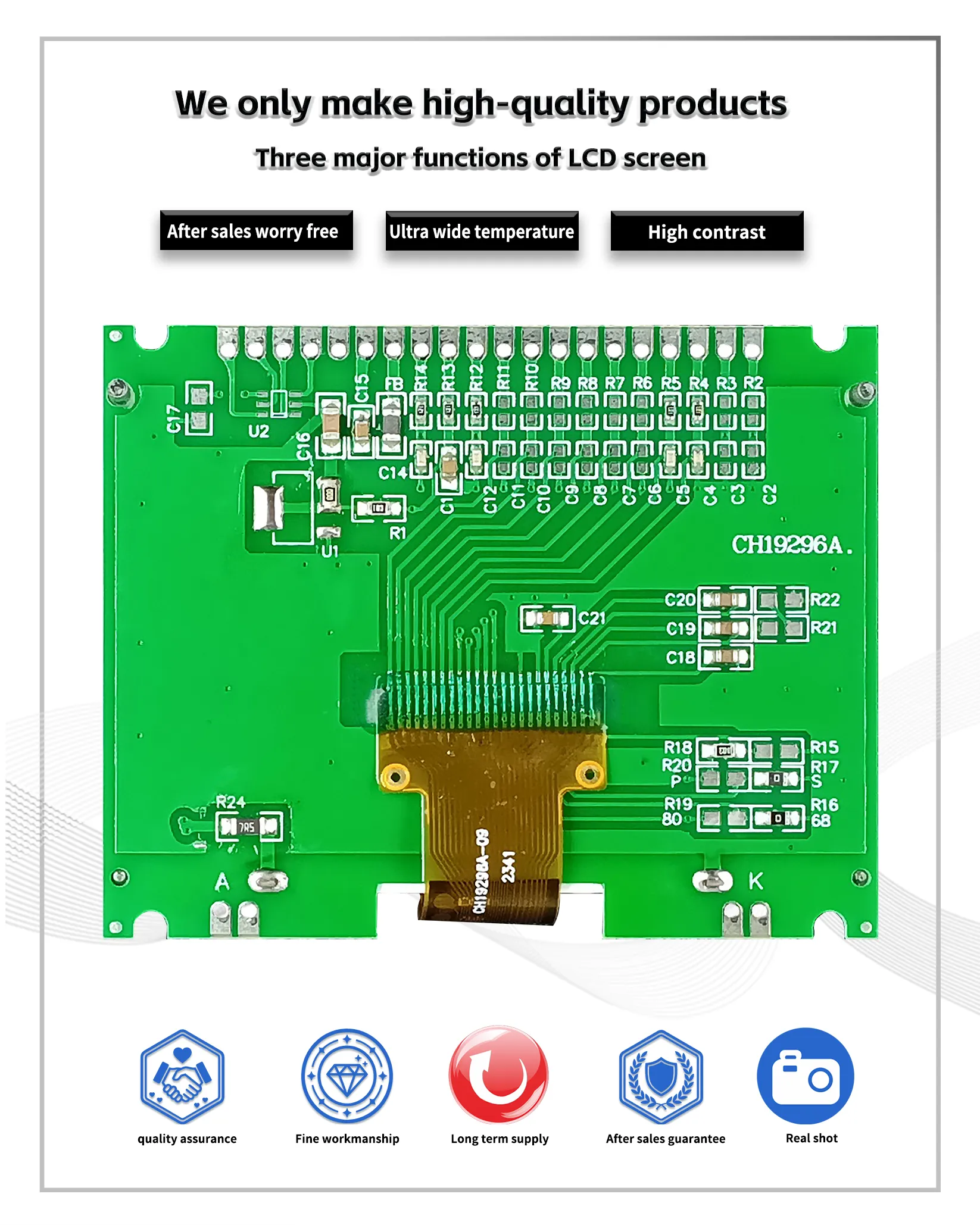

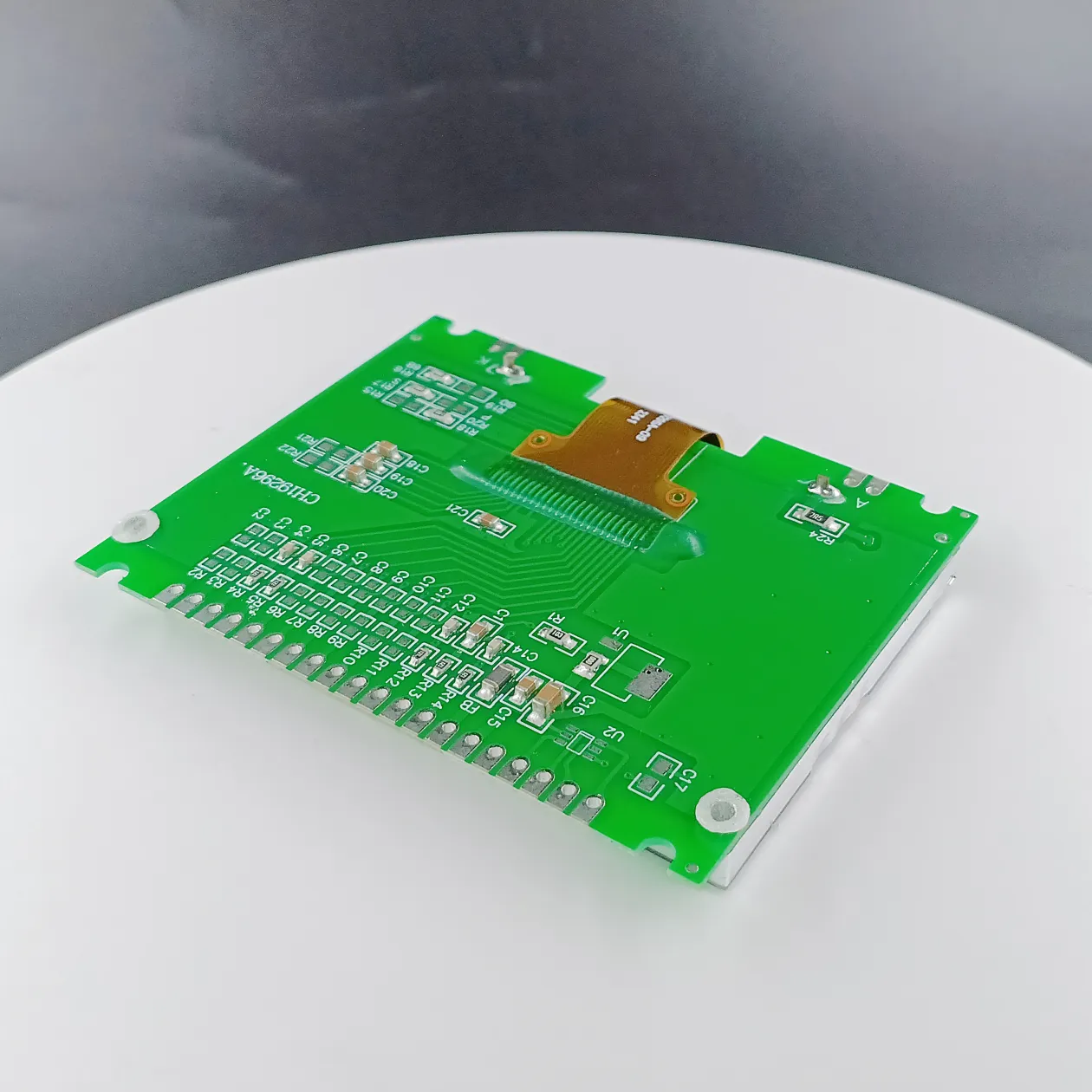

1.4 LED-Hintergrundbeleuchtung A und K sind auf der PCB-Platine gelötet, die Struktur ist stabil. LED kann von PIN5, PIN6, PIN7 angetrieben werden.

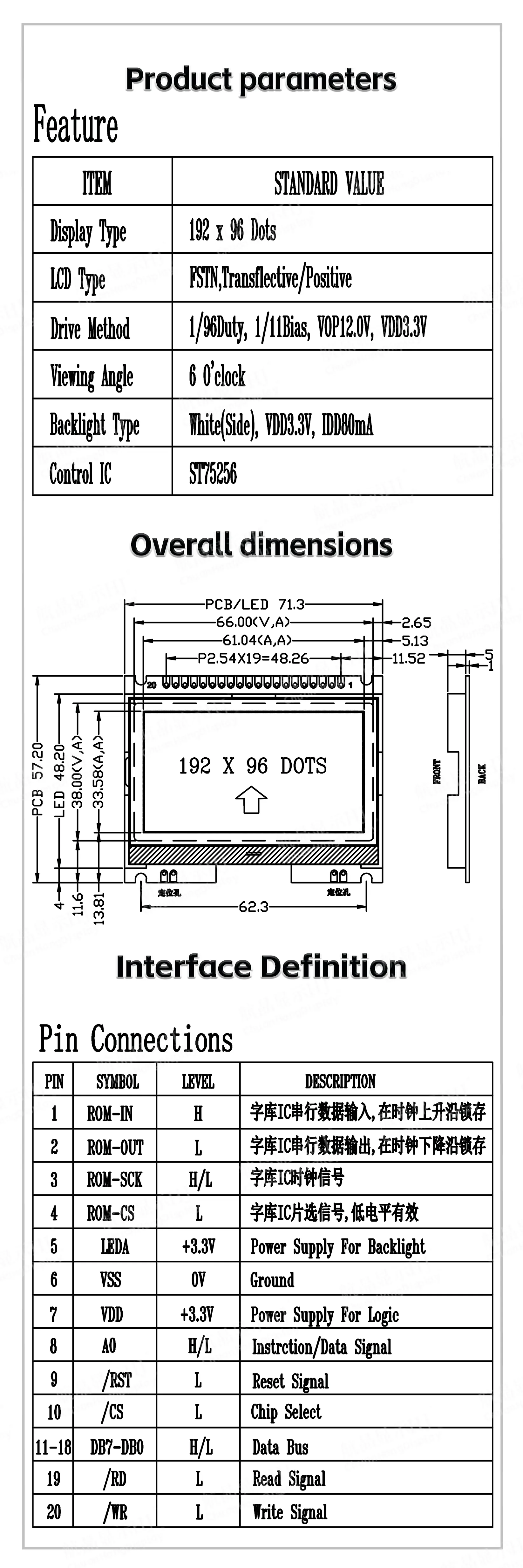

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 96x192 Bits.
●Das Modul hat eine eingebaute Boost-Schaltung.
●Der Kontrast wird durch Software angepasst.
●Ein Bildschirm zeigt 12 Zeichen x 6 Zeilen (16x16 Punktmatrix).
●Ein einzelnes Bild ≦192x96 Punktmatrix.
●Optionale 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing.
●Reiche Funktionen:
4 Graustufenanzeige, Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, Lesen/Ändern/Schreiben.
