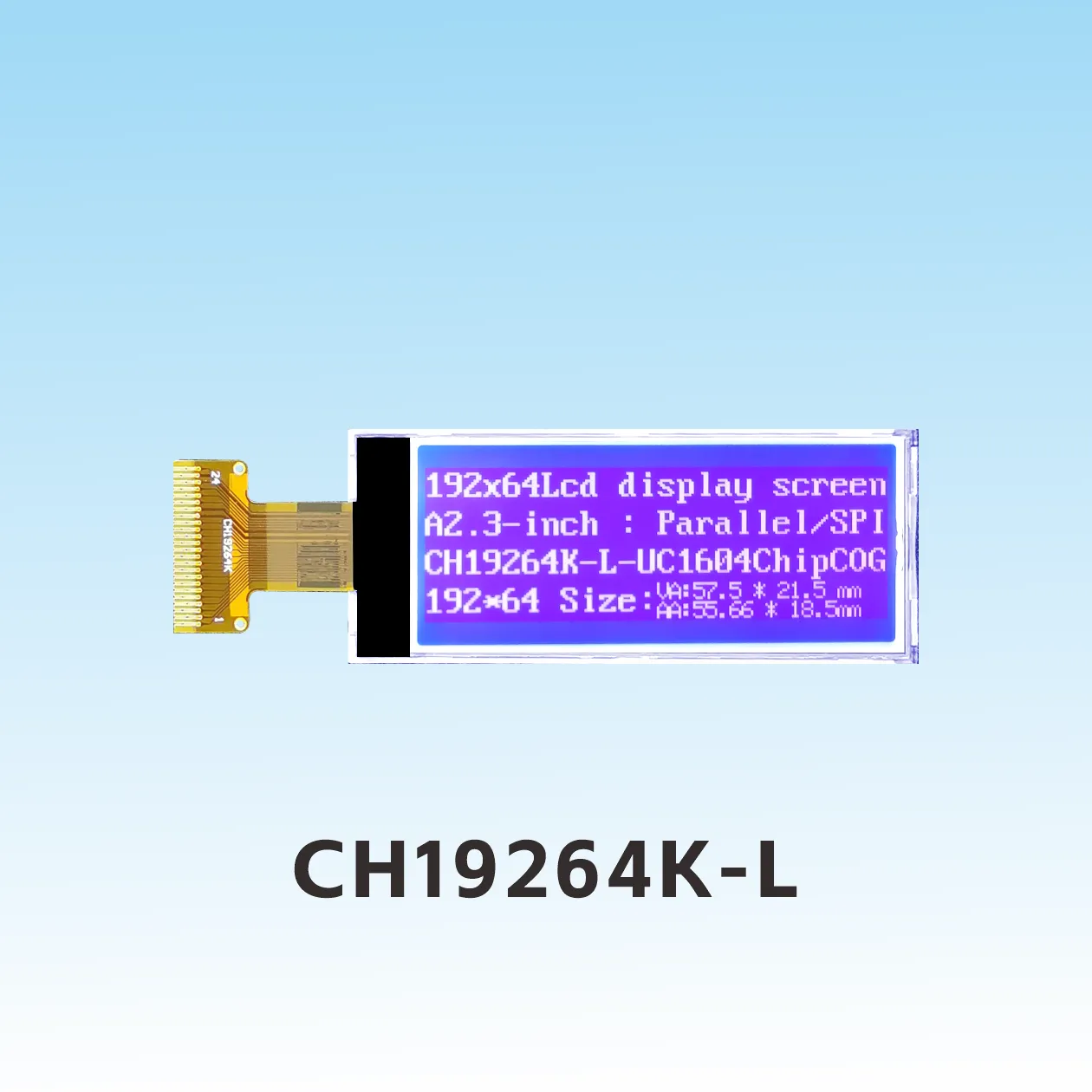

CH19264K-L 192x64 LCD Grafik
Produktbeschreibung

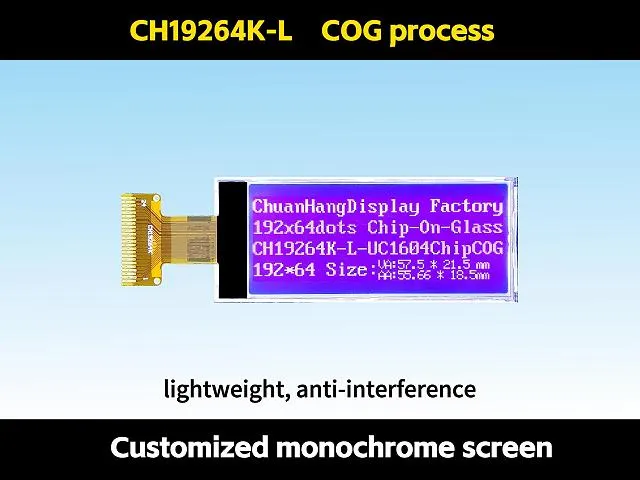

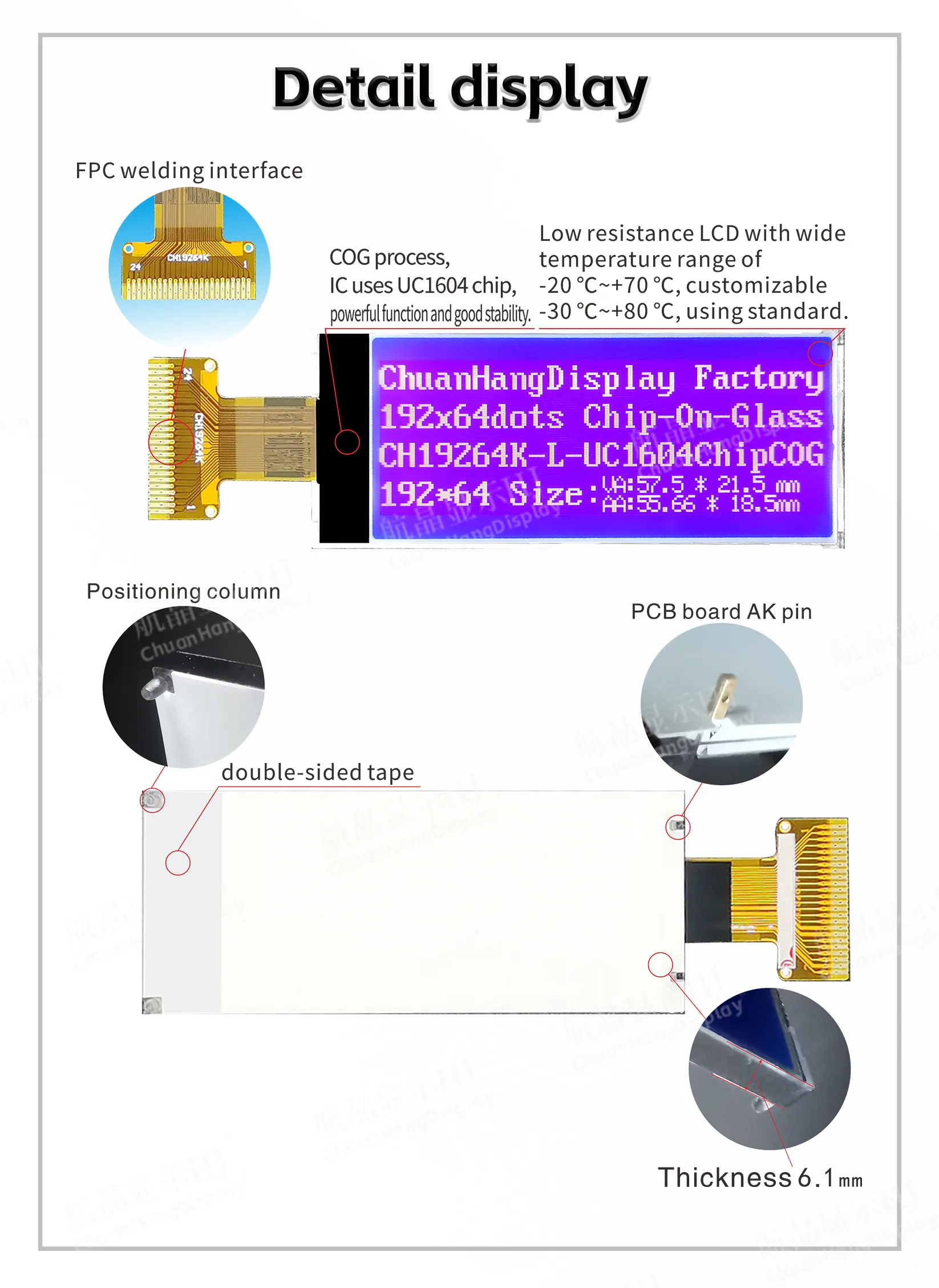

1.1 C0G-Prozess, FPC-Schweißen, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur.
1.2 IC verwendet uc1604, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen Schriftarten selbst.
1.3 Niedriger Stromverbrauch, nur 3.3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 70mA.

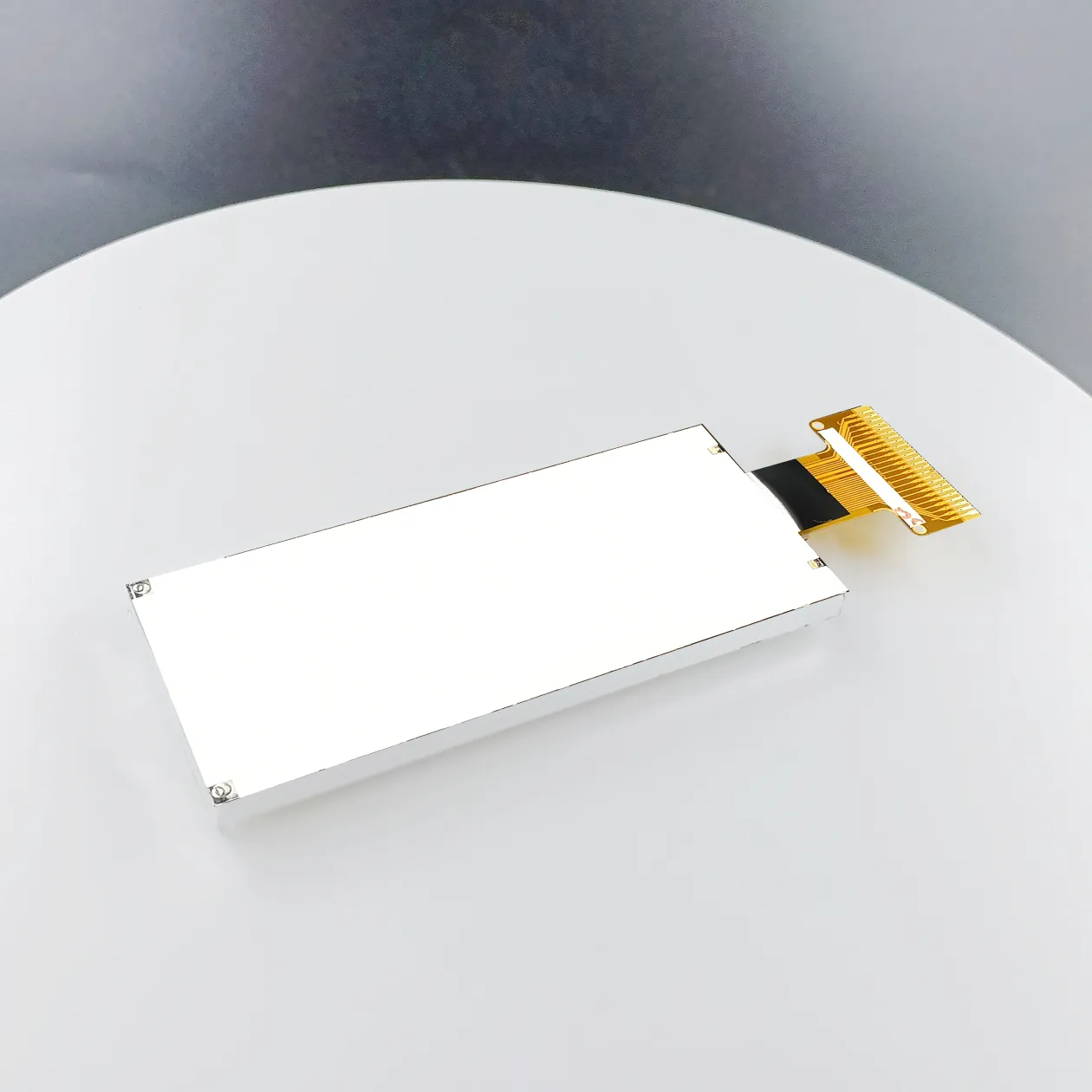

1.4 LED-Hintergrundbeleuchtung A und K sind auf der Leiterplatte verlötet, stabile Struktur.

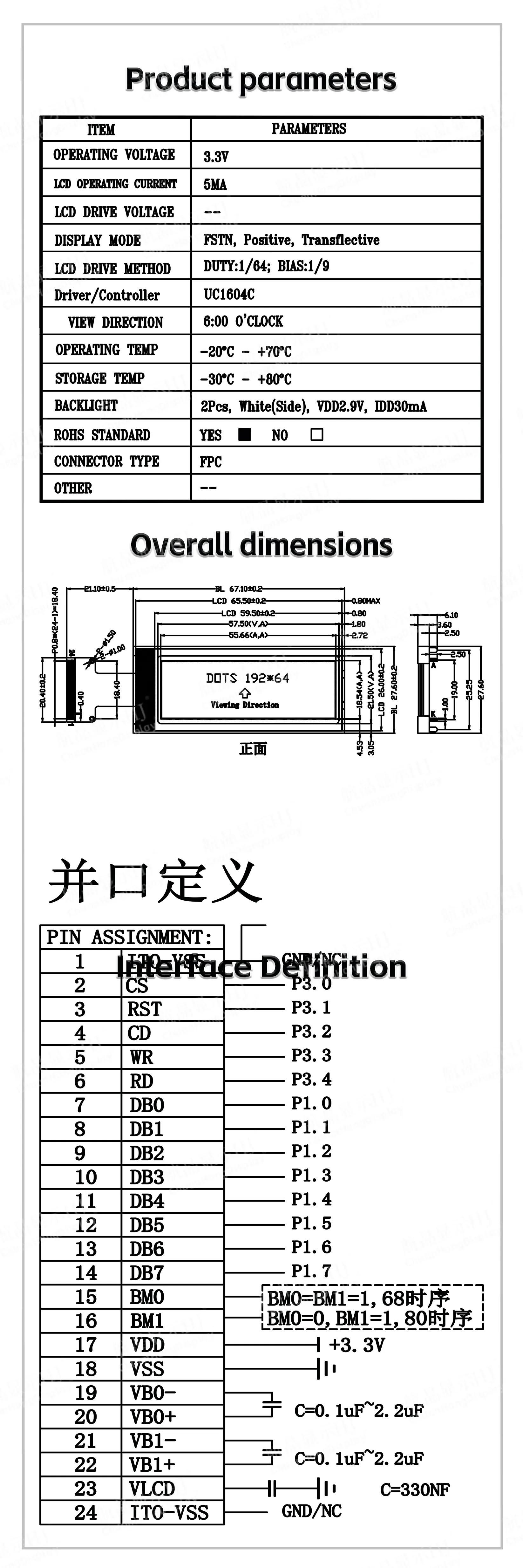

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 64x192 Bits
●Der Boost-Schaltkreis benötigt nur 3 1uf-Kondensatoren
●Der Kontrast wird per Software eingestellt.
●Ein Bildschirm zeigt 12 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelnes Bild ≦192x64 Punktmatrix.
●Optionales 4-Draht-SPI-Interface/8-Bit-Parallelport 6800-Timing/8080-Timing
●Reiche Funktionen:
Interface-Anzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/ändern/schreiben,
