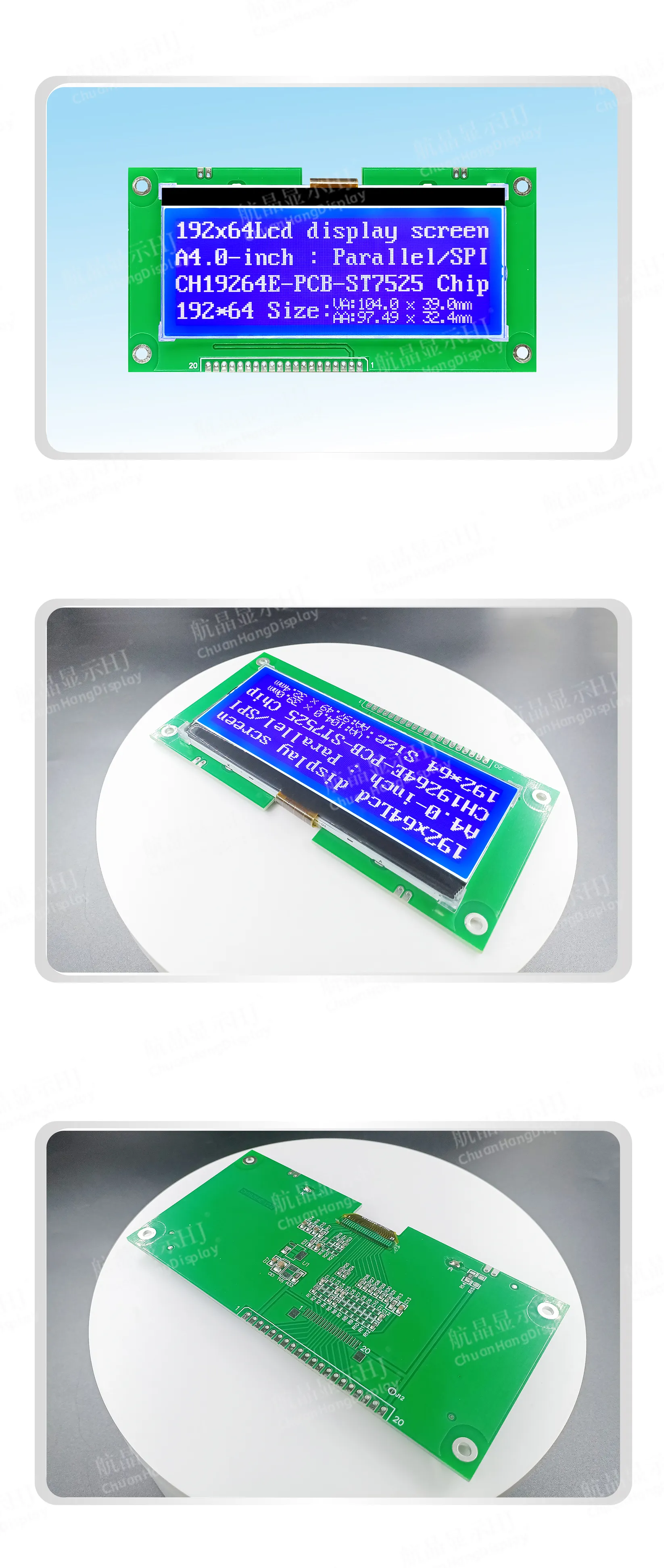

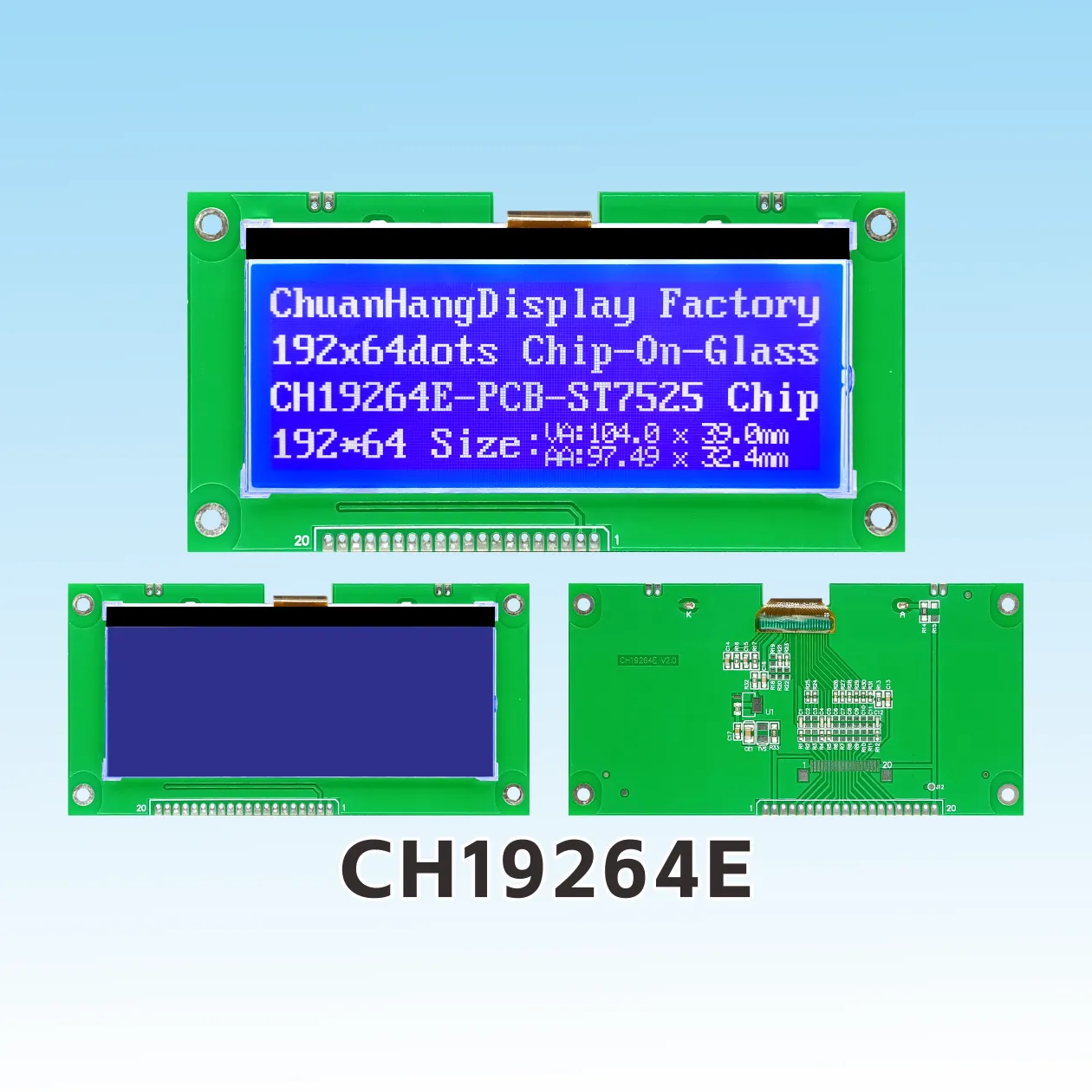

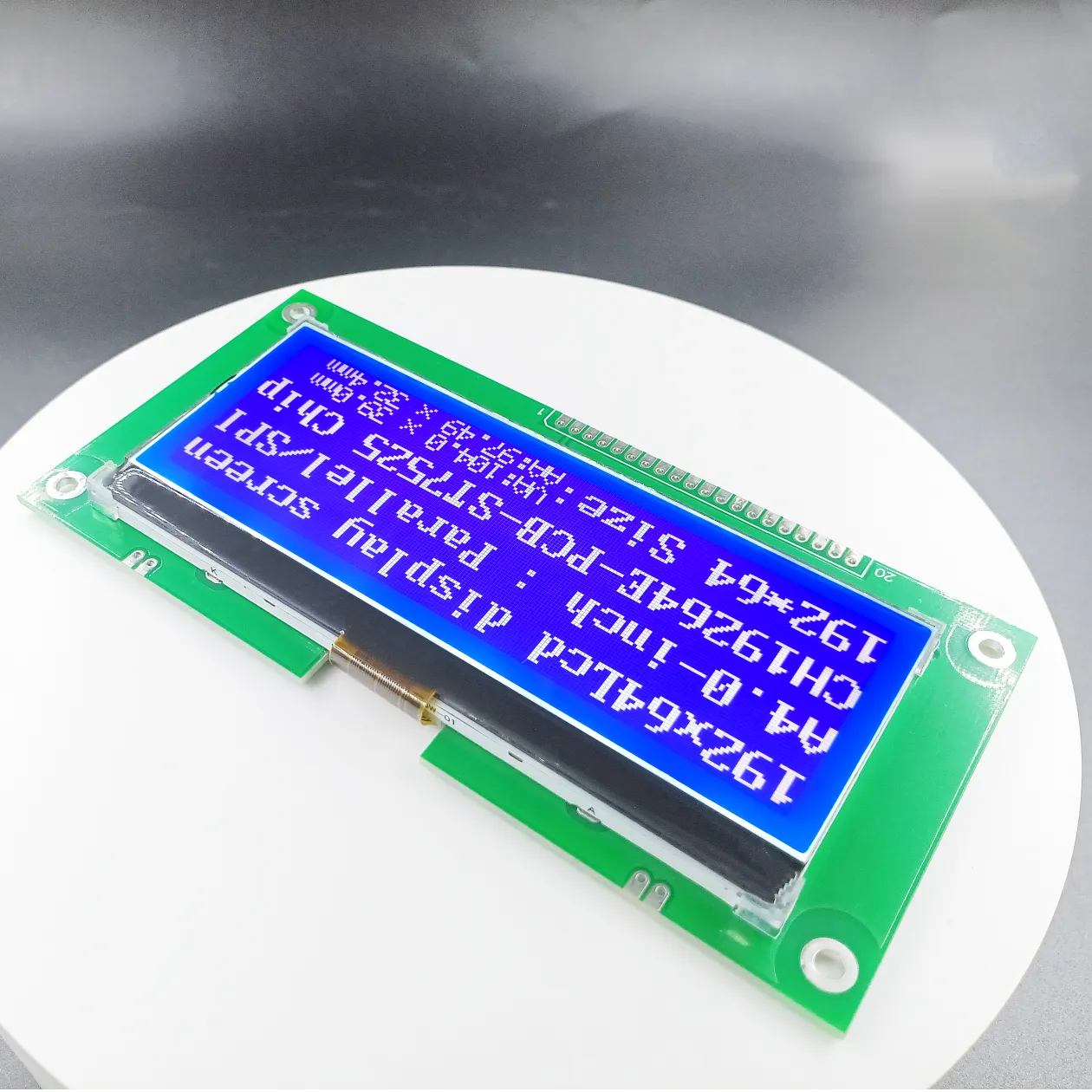

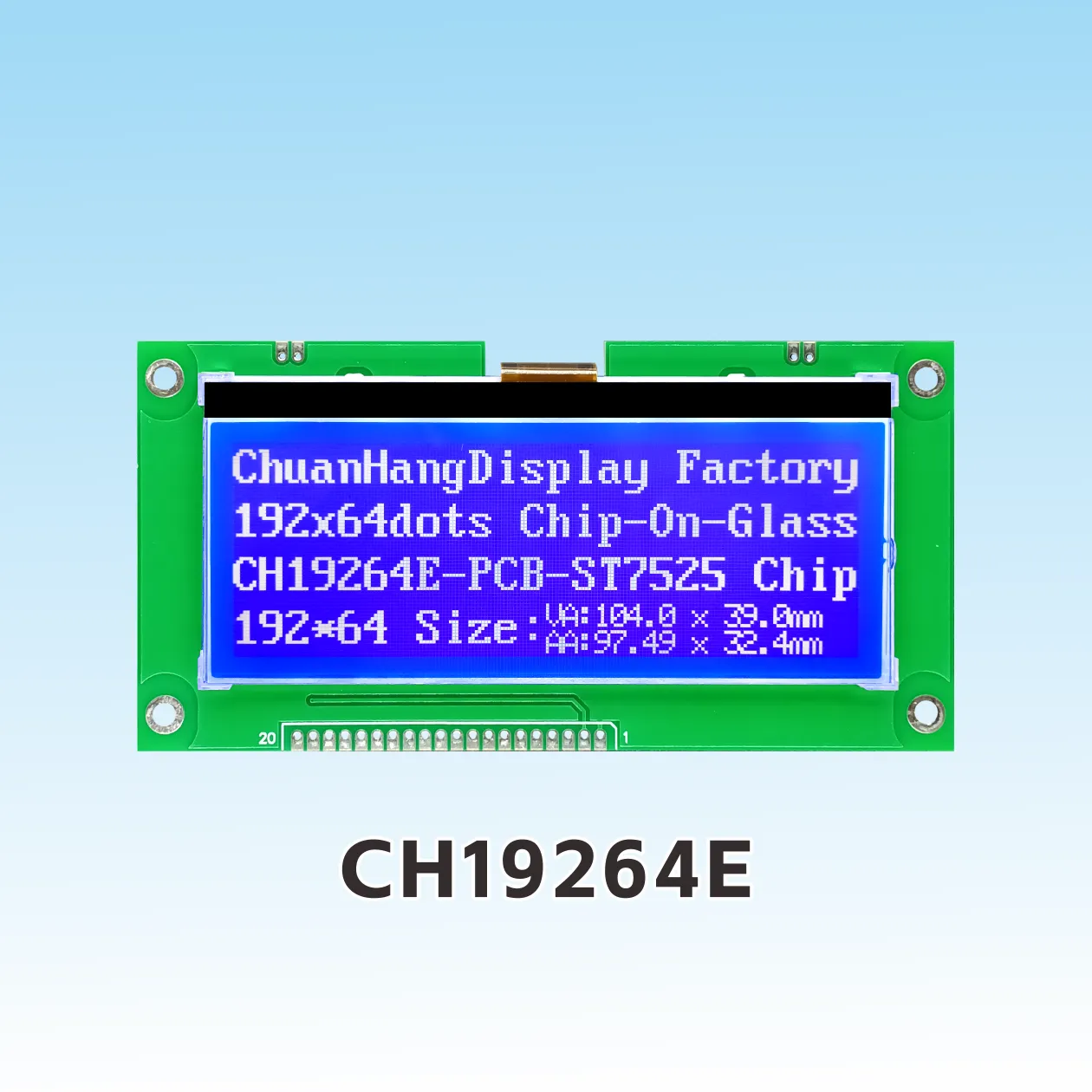

CH19264E COG LCD Display Grafik
Produktbeschreibung

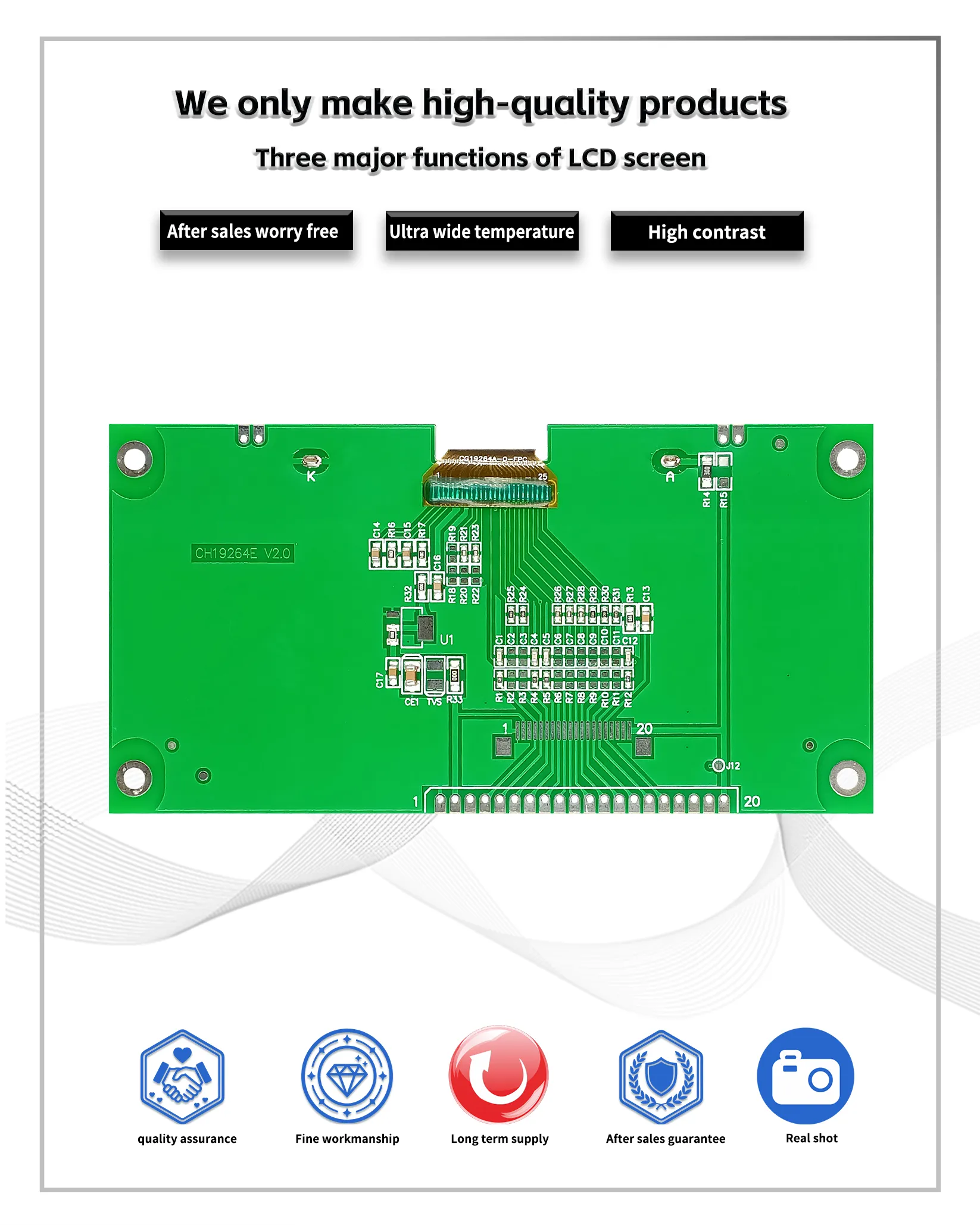

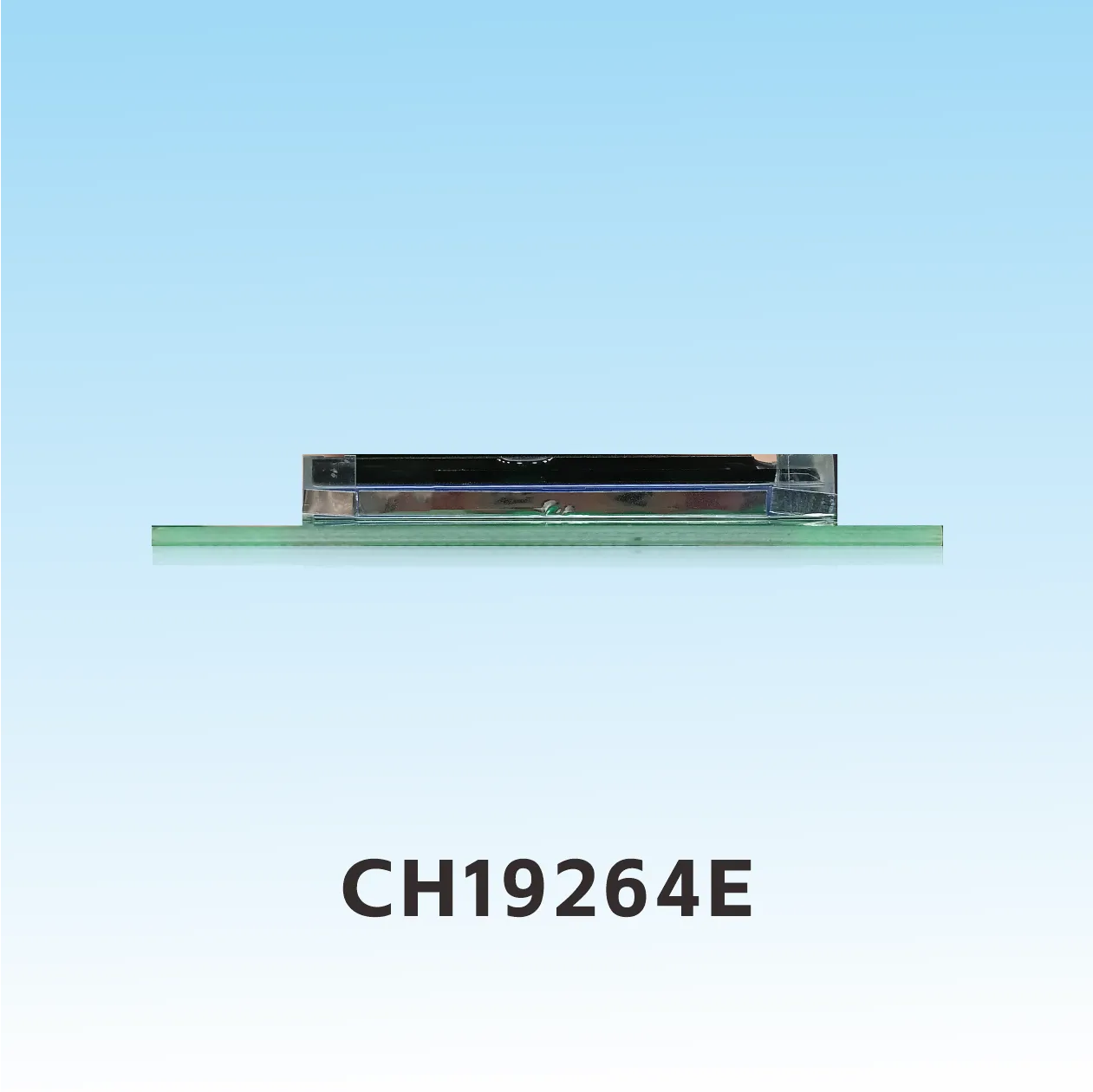

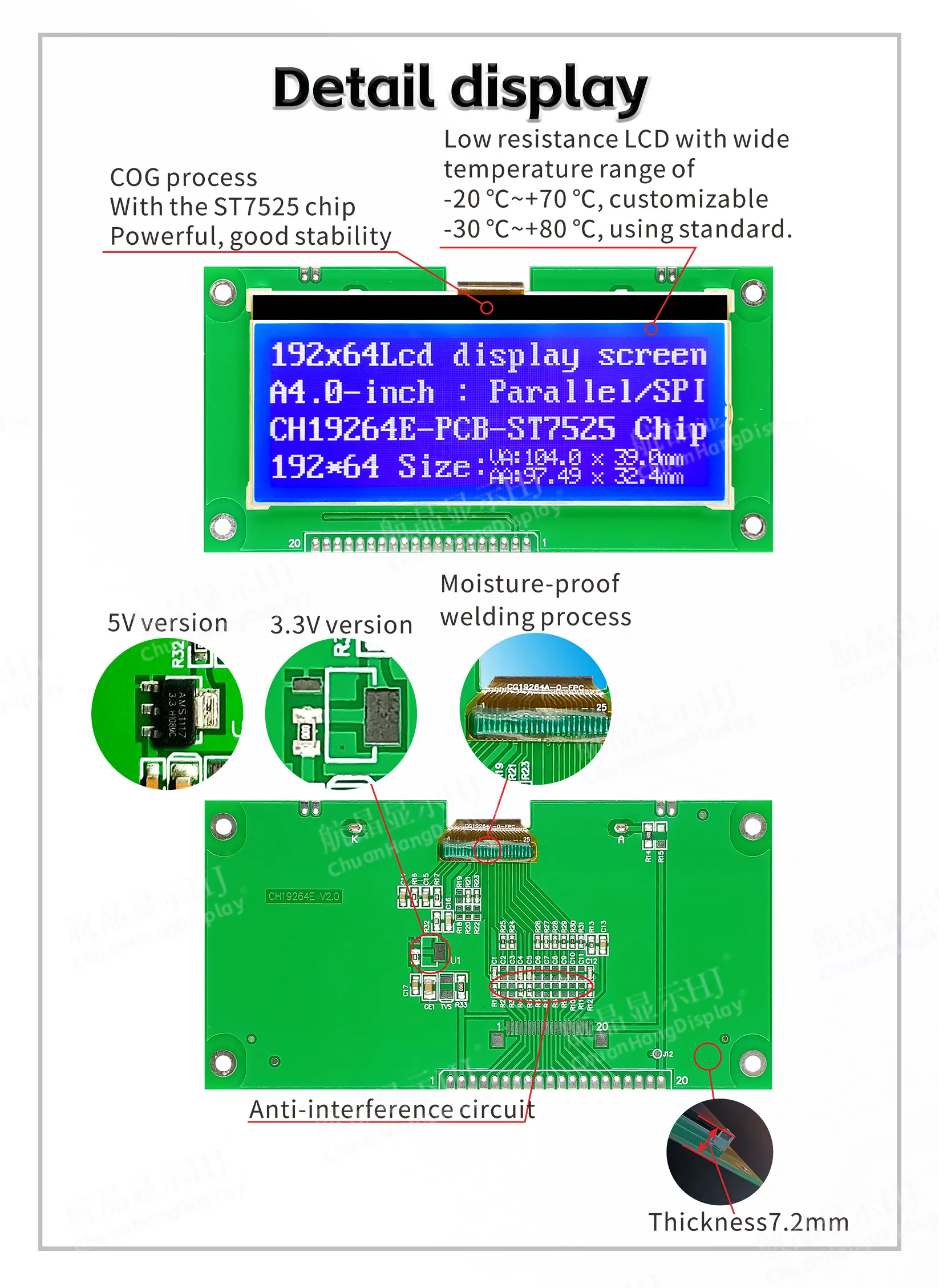

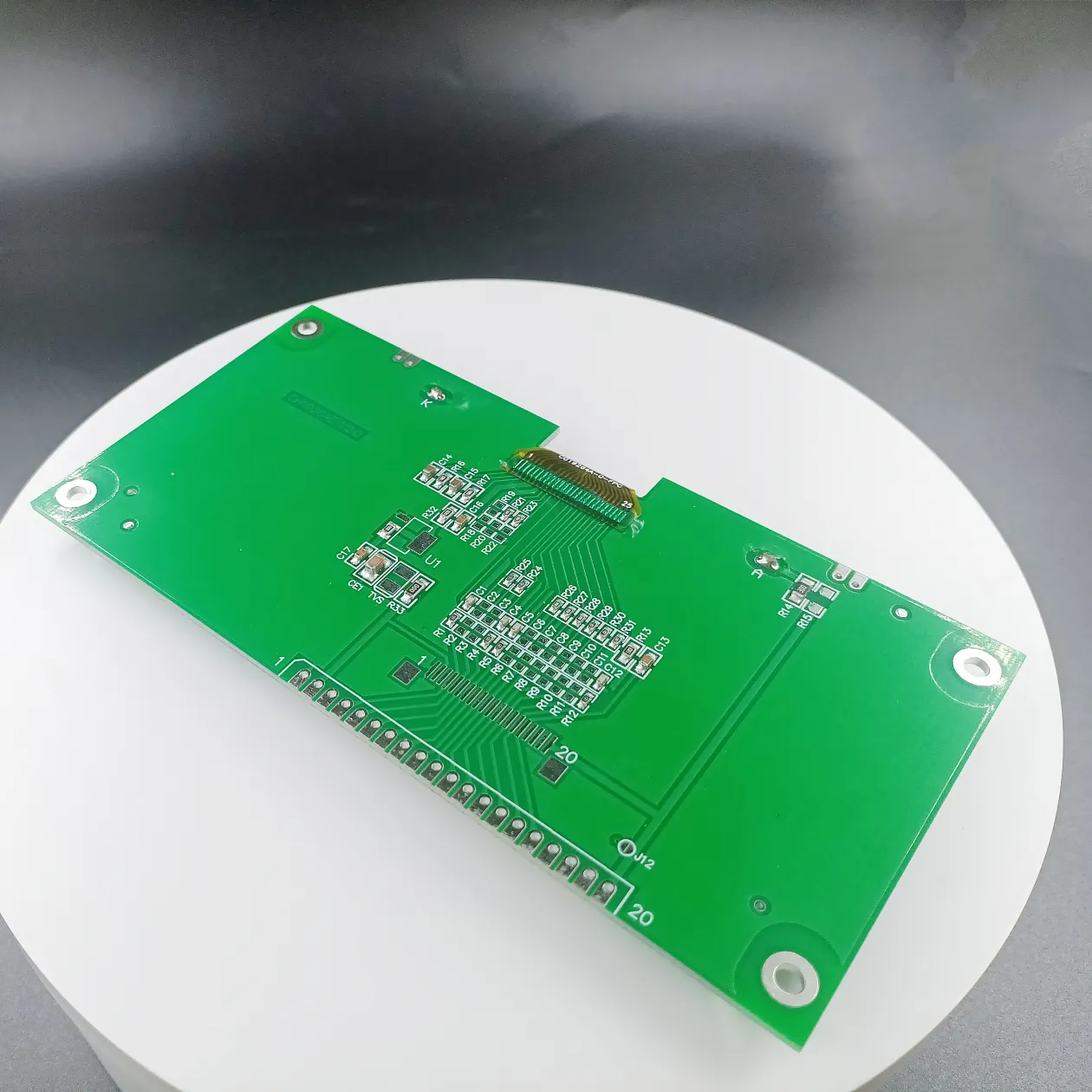

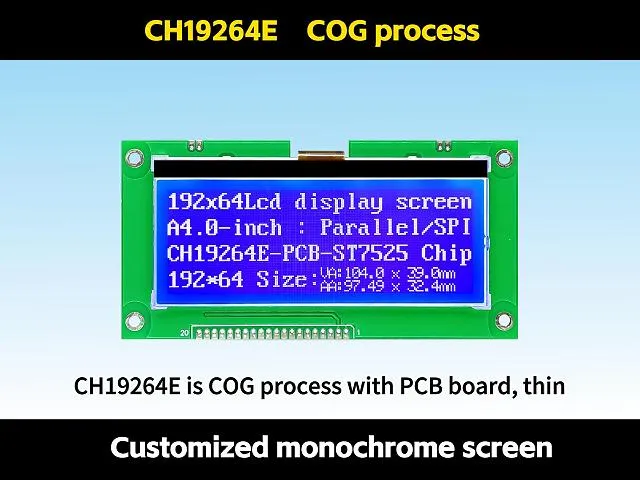

1.1 C0G-Prozess, FPC-Löten, Produkt mit PCB-Platine, Hintergrundbeleuchtung, dünne Dicke, stabile Struktur.
1.2 IC verwendet st7525, es gibt keine Schriftbibliothek im Chip, Programmierer kompilieren Schriftarten
1.3 Niedriger Stromverbrauch, es gibt zwei Strommodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED-Hintergrundbeleuchtung A und K sind auf der PCB-Platine verlötet, mit stabiler Struktur. LED kann von PIN1, PIN2, PIN20 angetrieben werden.

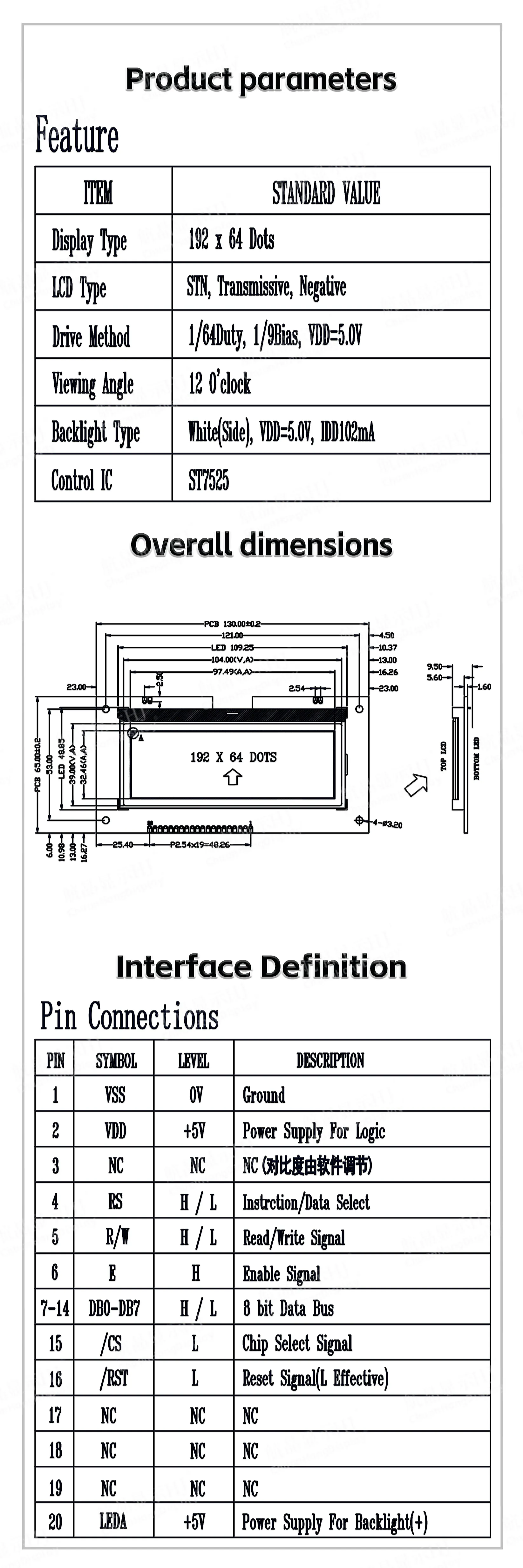

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 64x192 Bits.
●Das Modul hat eine eingebaute Boost-Schaltung.
●Der Kontrast wird per Software eingestellt
●Ein Bildschirm zeigt 12 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦192x64 Punktmatrix.
●Optionale 4-Draht-SPI-Schnittstelle/8-Bit-Parallelport 6800-Timing/8080-Timing, anpassbare 12C-Schnittstelle:
●Reiche Funktionen:
Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben
