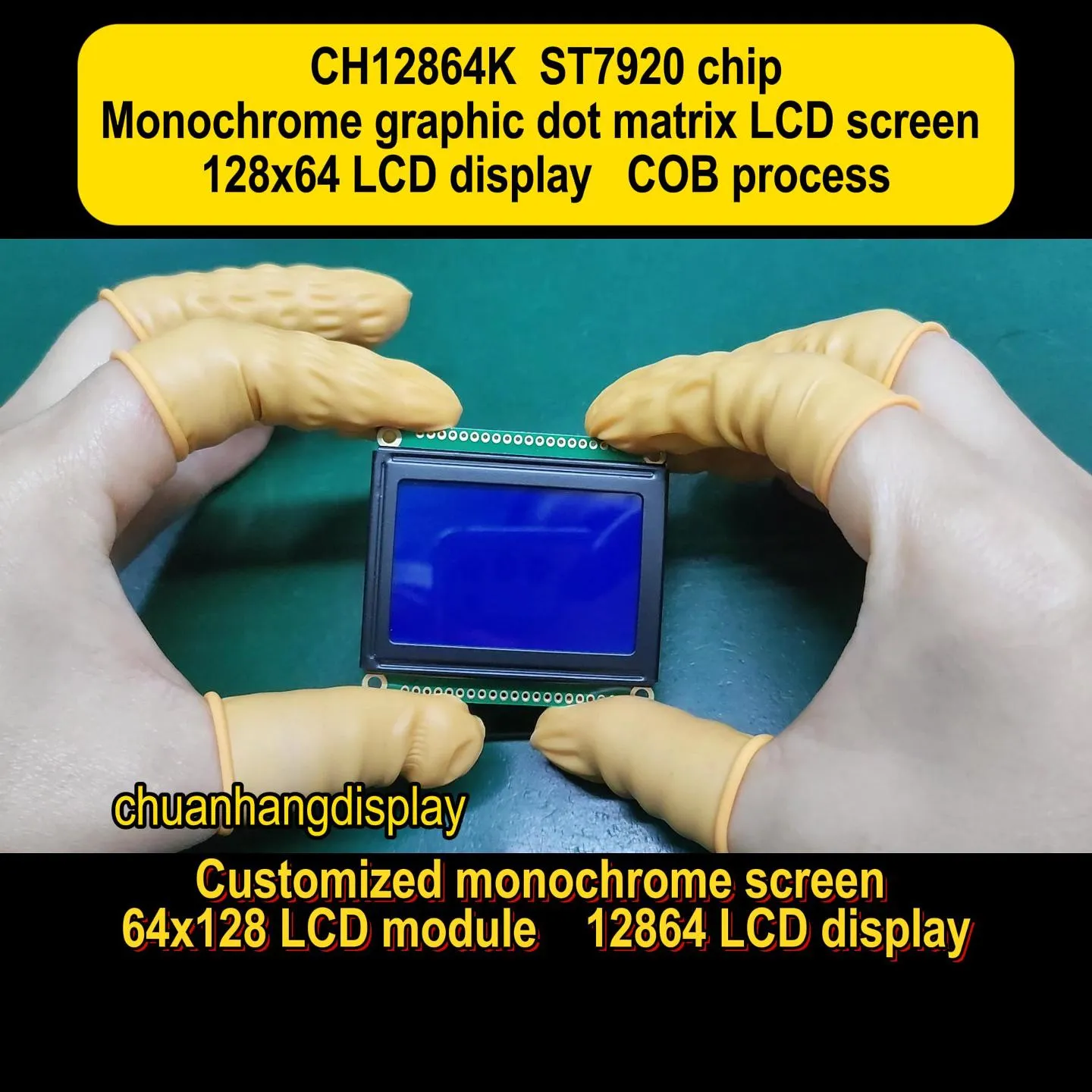

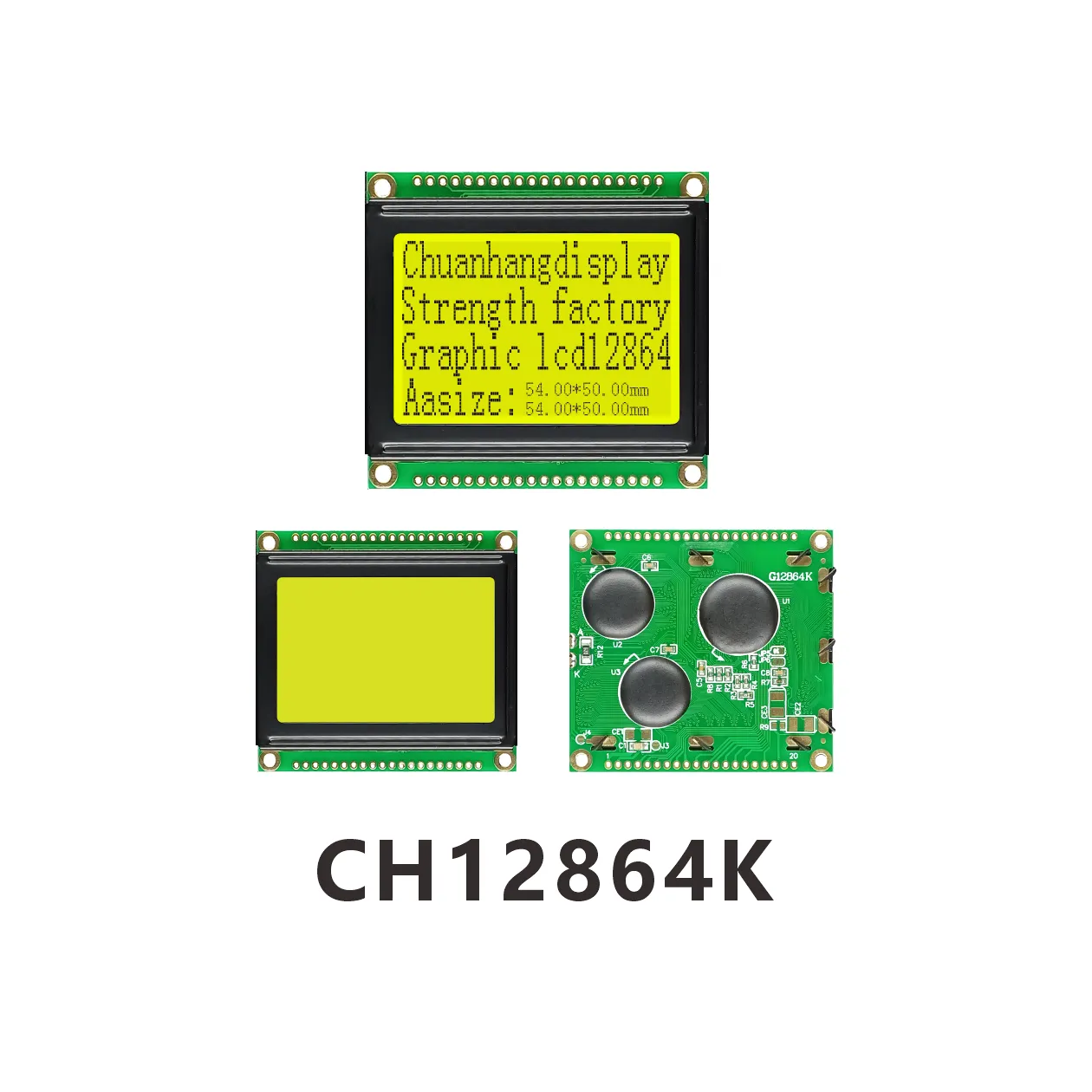

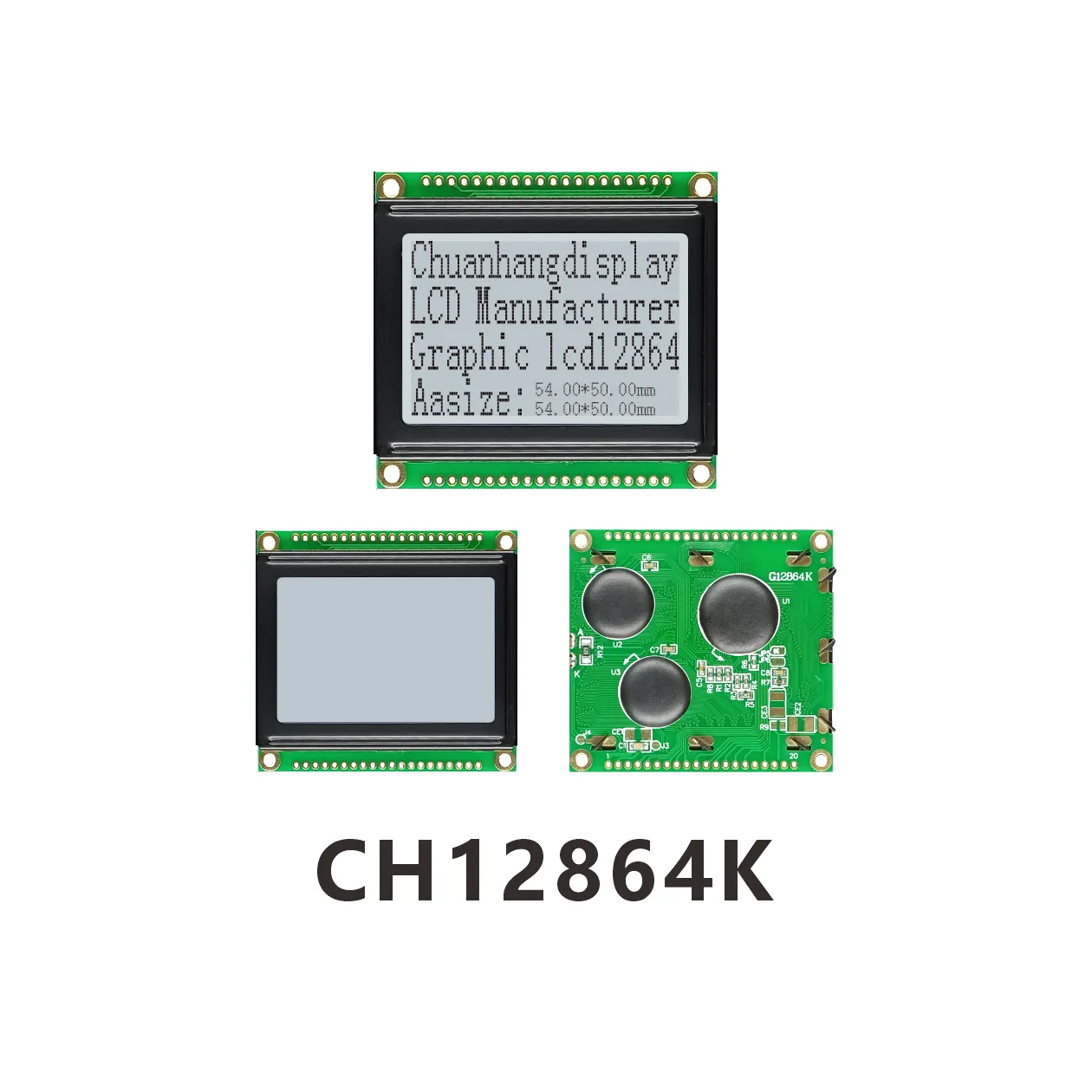

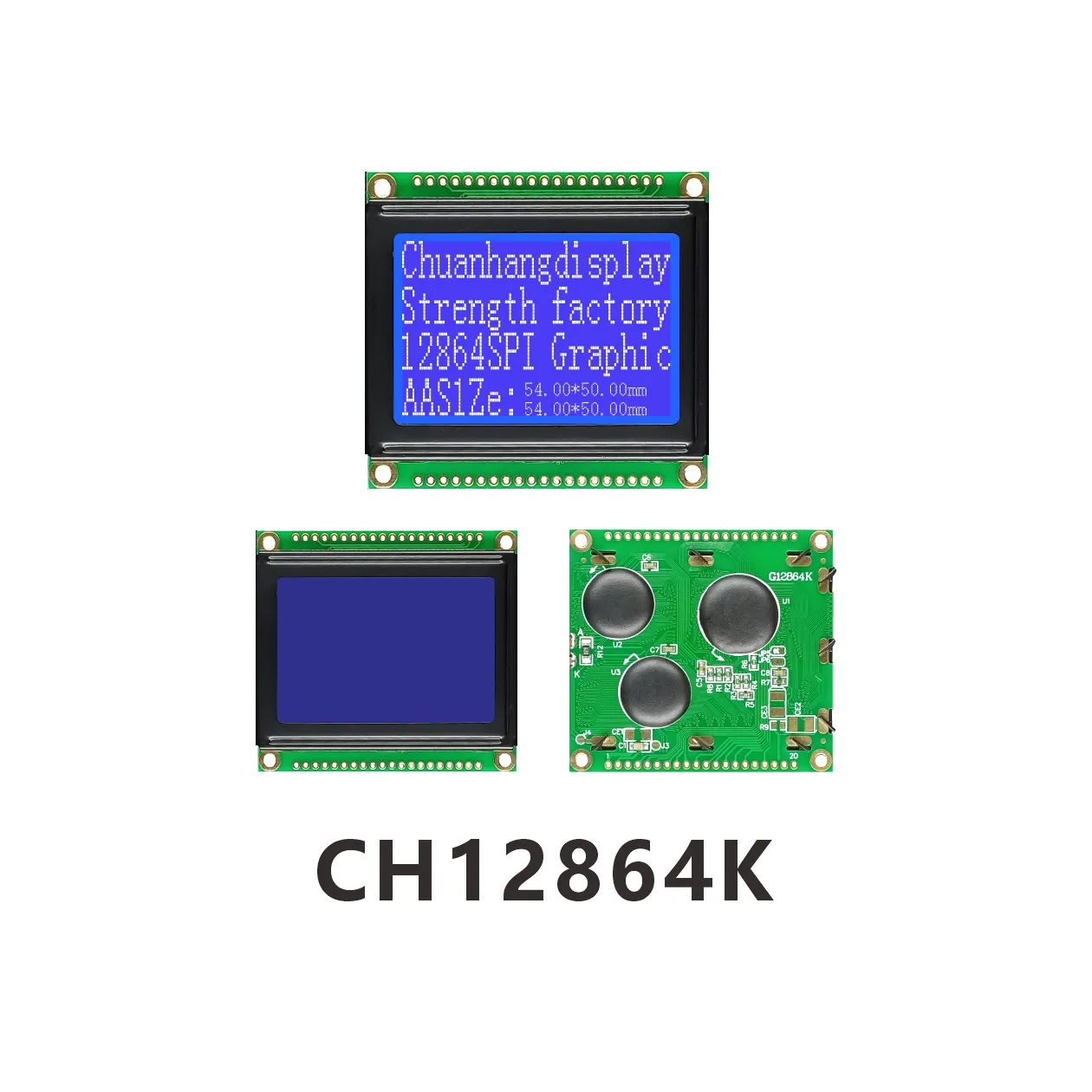

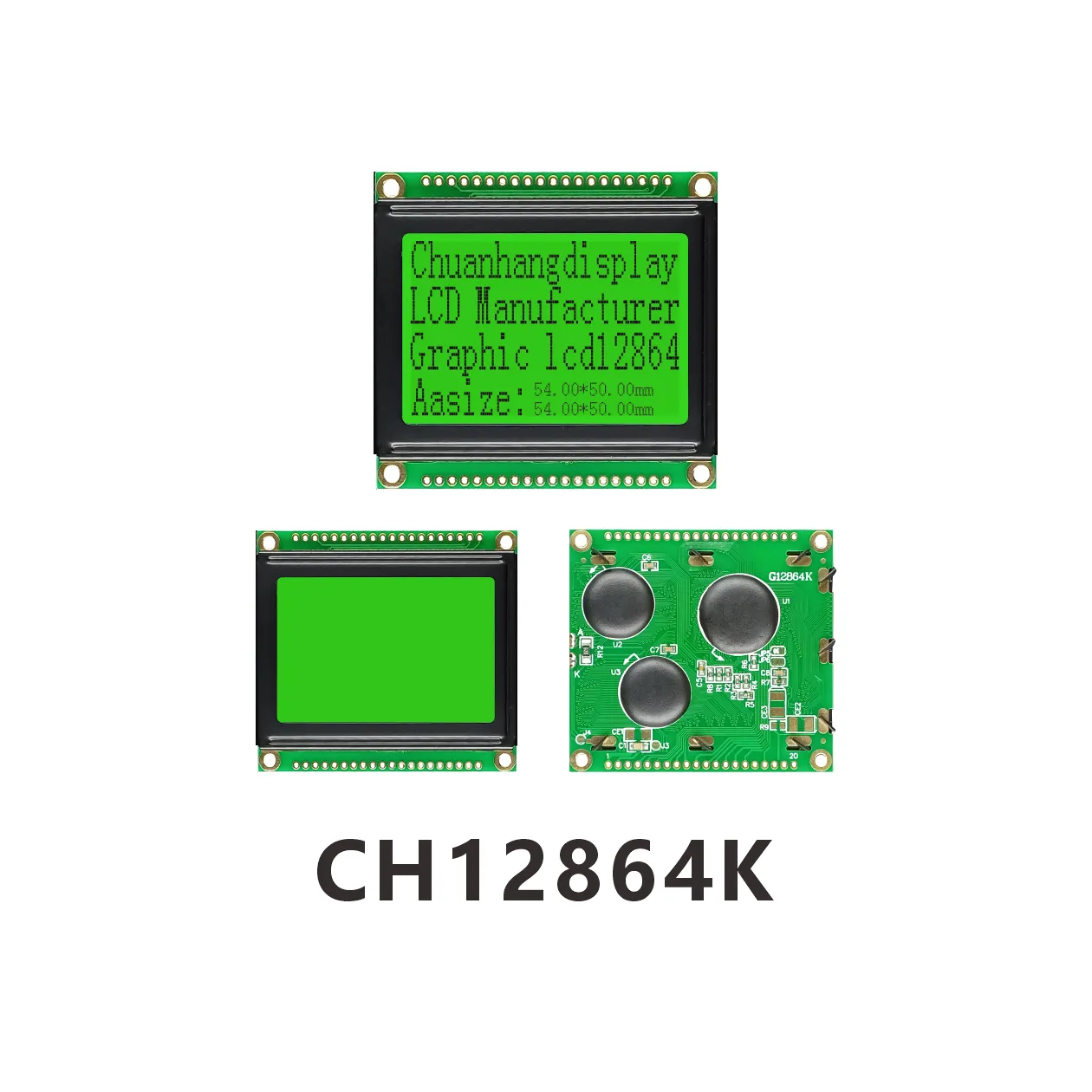

CH12864K 128x64 COB LCD-Display mit PCB
Produktbeschreibung

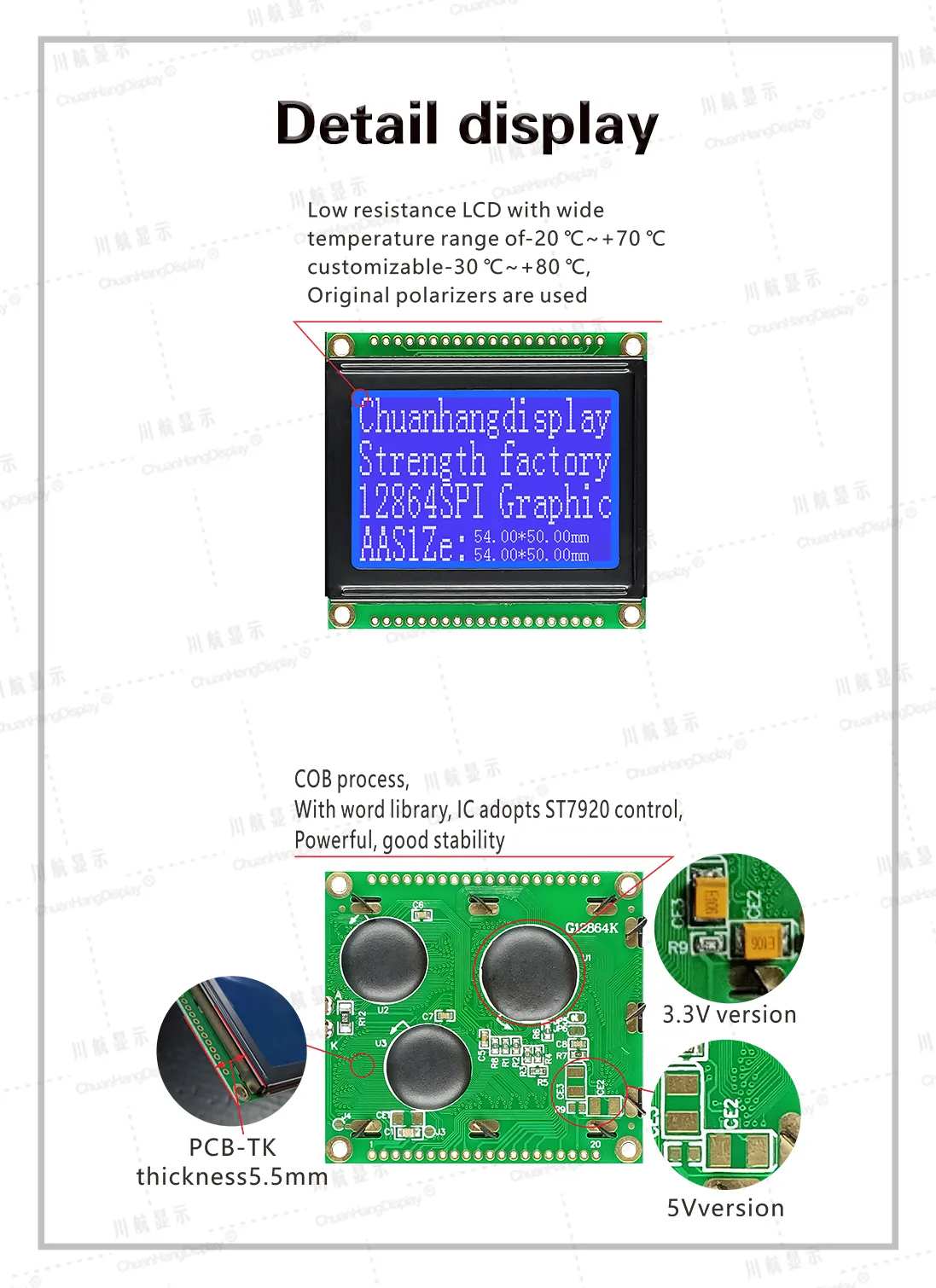

1.1 COB-Verfahren, Produkt mit Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur.
1.2 IC verwendet st7920, zwei Chip-Optionen für vereinfachte chinesische Zeichensatzbibliothek oder traditionelle chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, mit zwei Strommodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 8mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED kann von PIN1, PIN2, PIN19, PIN20 angesteuert werden.

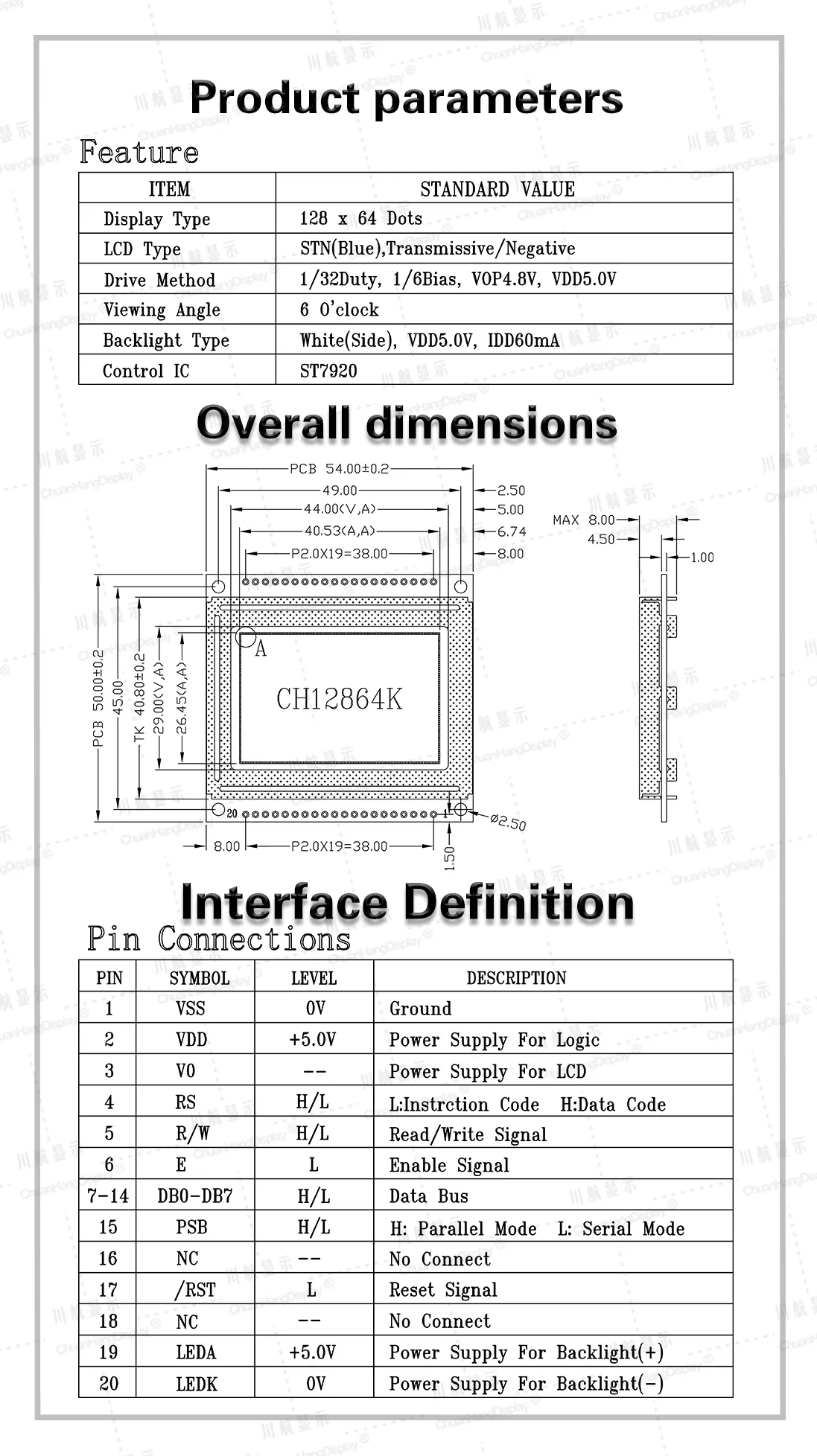

1.5 Produkteigenschaften:
●Eingebaute Zeichensatzbibliothek ROM (CGROM): insgesamt 8192 Zeichen
●Eingebaute Halbbreite-Zeichensatzbibliothek ROM (HCGROM): insgesamt 126 alphabetische Zeichen
●Eingebauter Zeichen-RAM (GDRAM): 64x256bit
●Anzeige von 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix.
●Optionale 3-Draht-SPI-Schnittstelle/8-Bit-Parallelport-Schnittstelle/4-Bit-Parallelport-Schnittstelle.
Wenn der Kontrast festgelegt ist, ist V0 getrennt. Wenn der Kontrast auf 3.3V eingestellt wird, kann V0 nur mit der Masse verbunden werden.
●Reiche Funktionen:
Schnittstellenanzeige ein/aus, Cursor ein/aus, Cursorblinken ein/aus
Anzeige- und Cursorrichtungsbewegung usw.
Automatische Einschalt-Reset-Funktion
