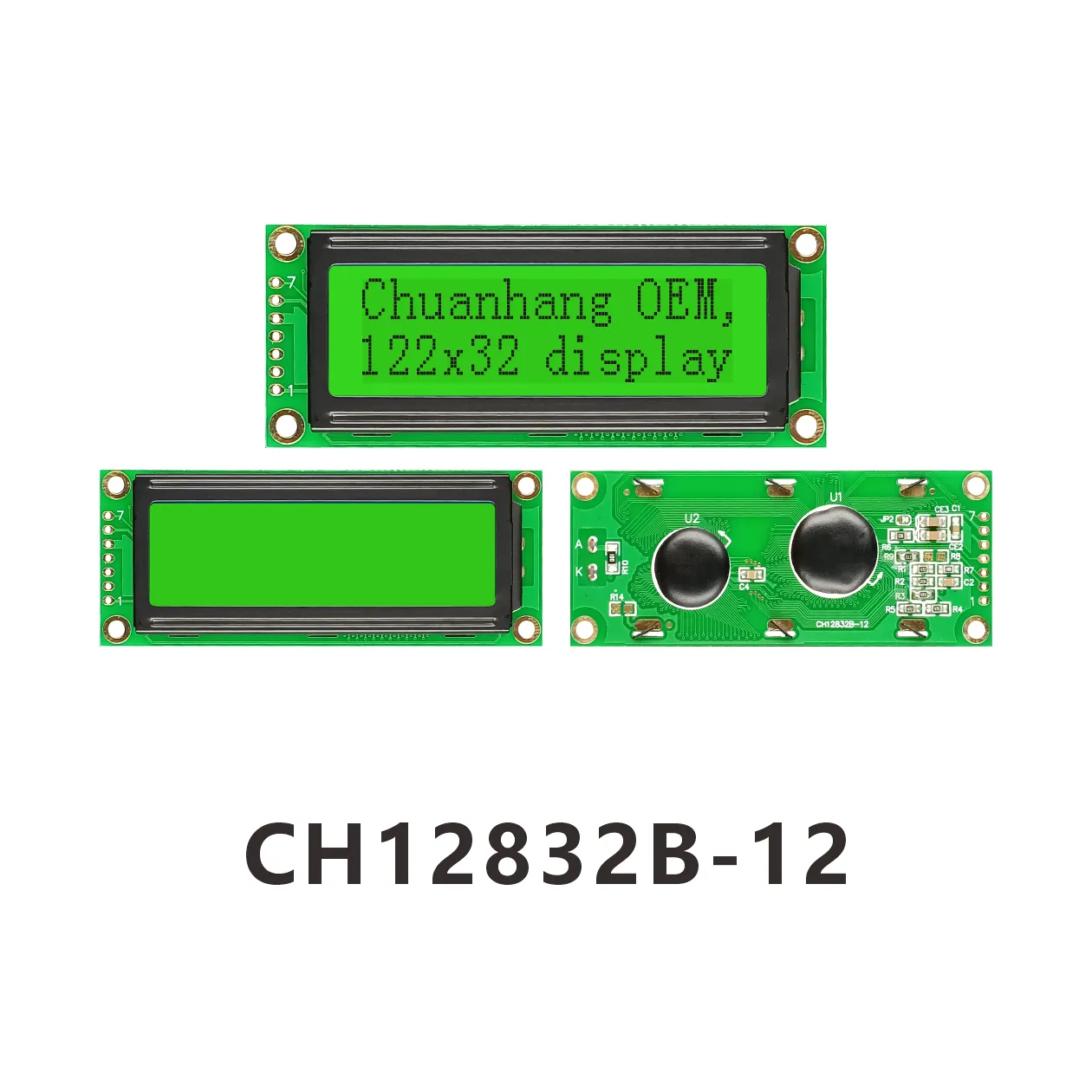

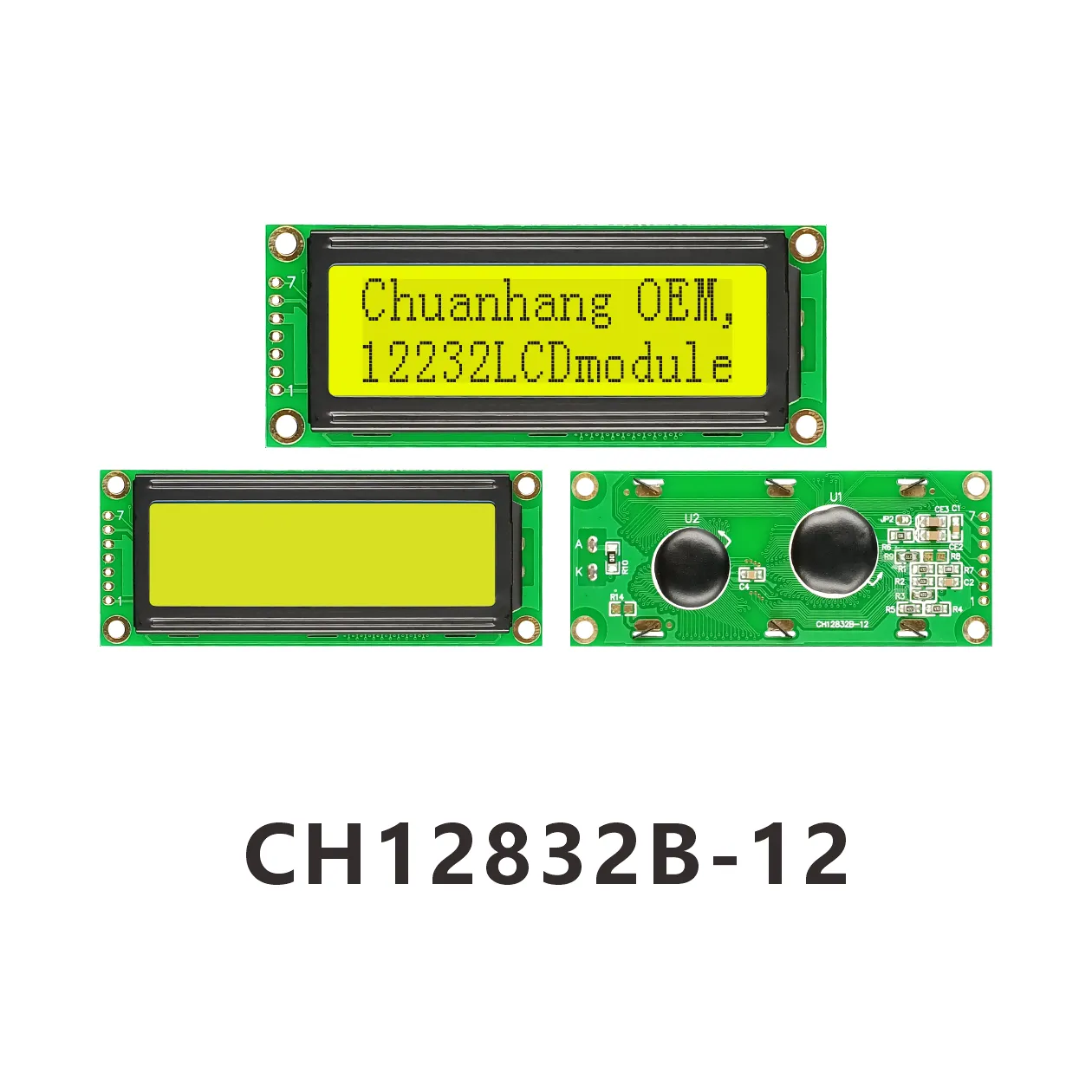

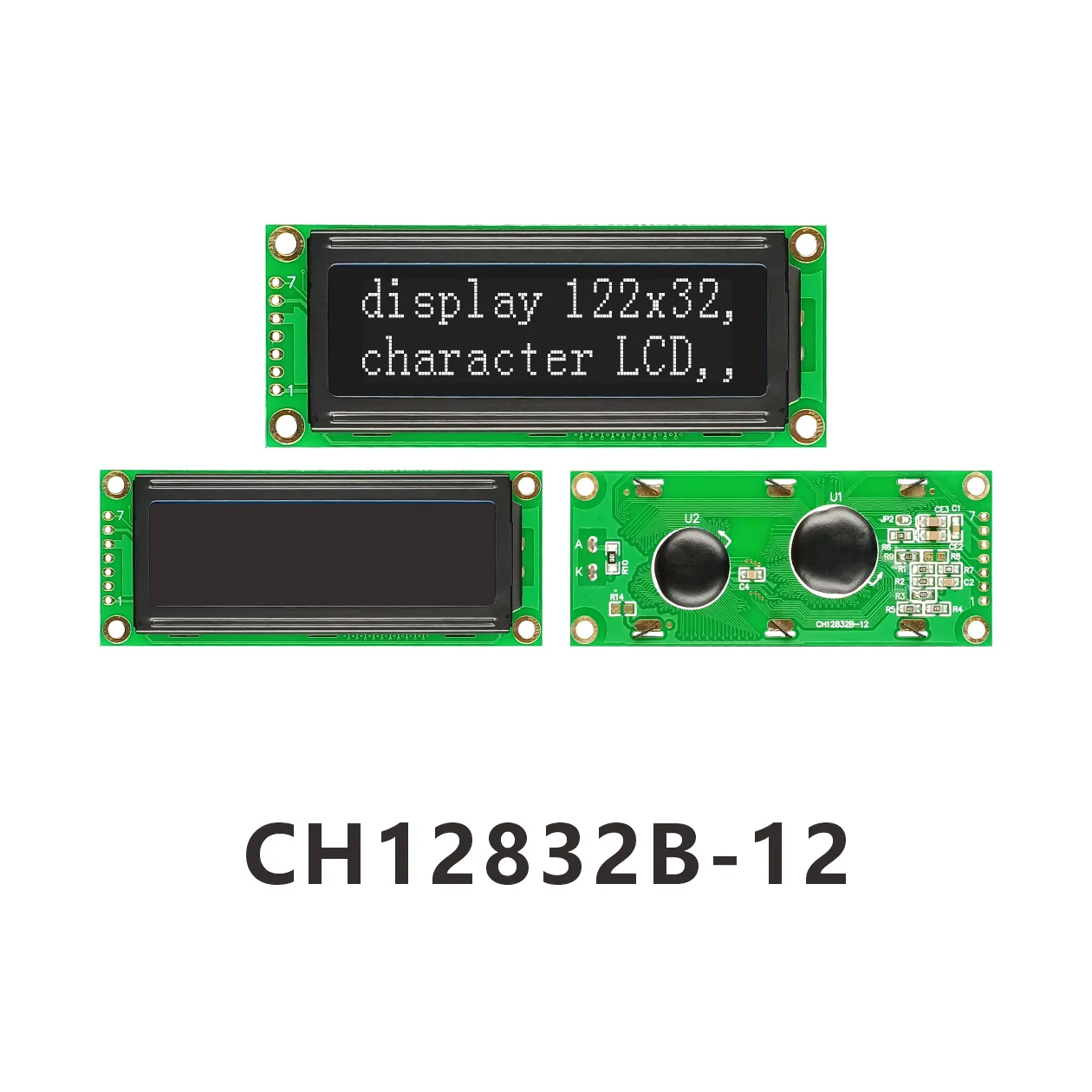

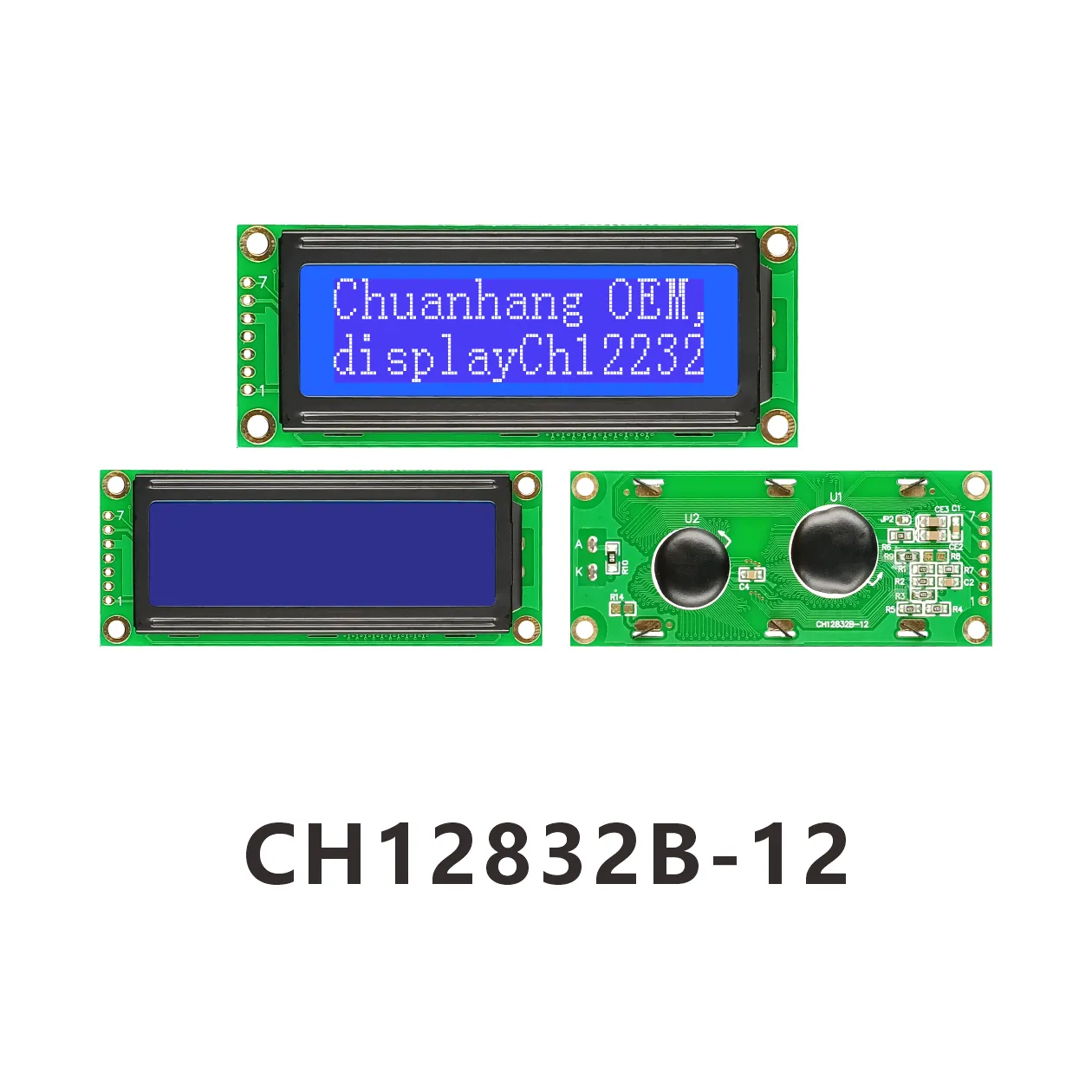

CH12832B-12 Grafik-LCD 128x32, AIP31066 LCD

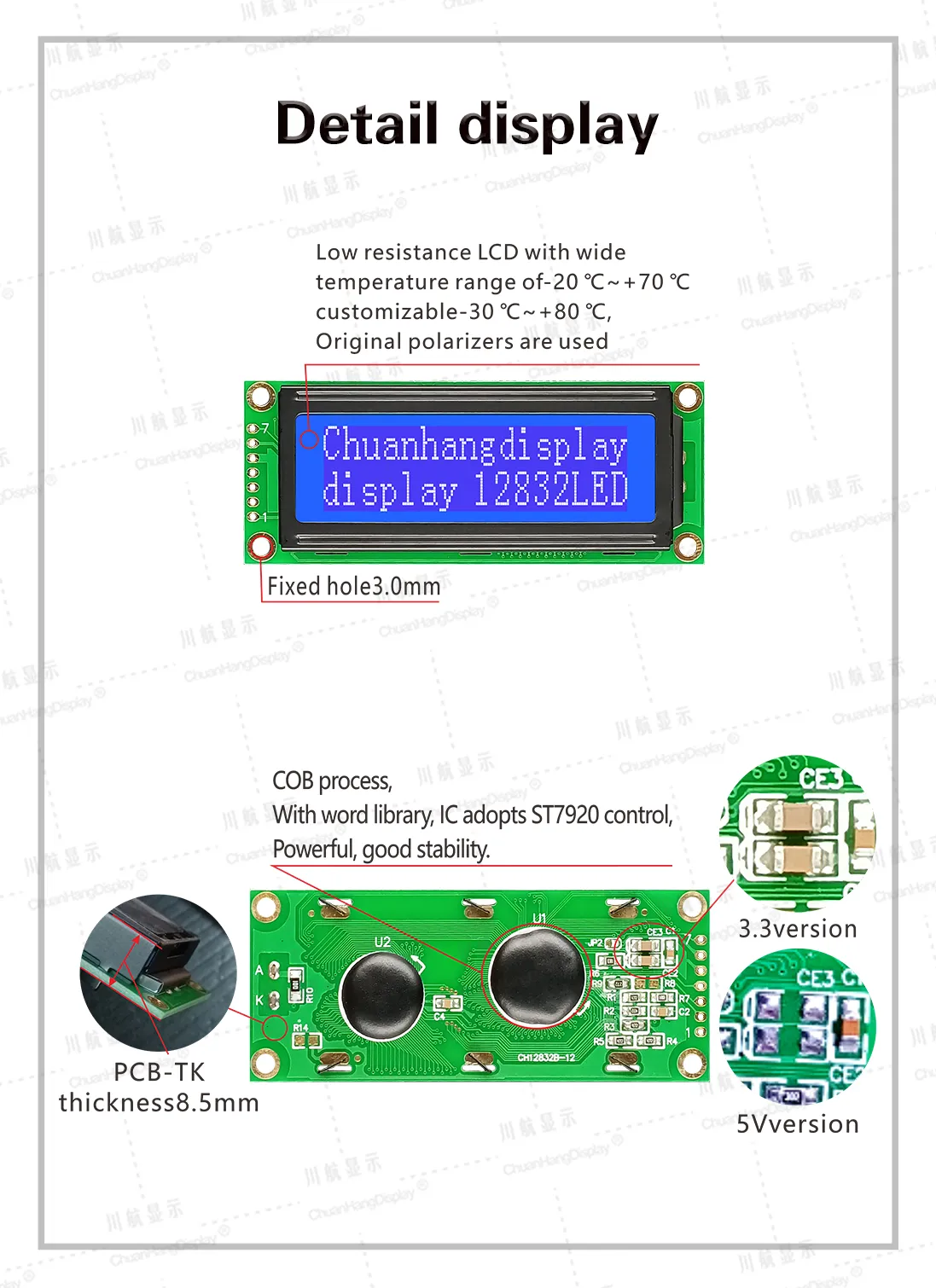

1.1 COB-Prozess, Produkt mit Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur 1.21C verwendet st7920, zwei Chips für vereinfachte chinesische Zeichensatzbibliothek oder traditionelle chinesische Zeichensatzbibliothek 1.3 Niedriger Stromverbrauch, mit 5V/3.3V zwei Strommodi, kein Hintergrundbeleuchtungsstrom innerhalb von 8mA, Hintergrundbeleuchtungsstrom innerhalb von 40mA.
1.4 LED kann durch PIN1, PIN2, PIN19, PIN20 angesteuert werden.
1.5 Produkteigenschaften:
●Eingebaute Zeichensatz-ROM (CGROM): insgesamt 8192 Zeichen
●Eingebaute Halbbreite-Zeichensatz-ROM (HCGROM): insgesamt 126 alphabetische Zeichen
●Eingebaute Zeichnungs-RAM (GDRAM): 64x256bit
●Anzeige 8 Zeichen x 2 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x32 Punktmatrix
●Optionale 3-Draht-SPI-Schnittstelle/8-Bit-Parallelport-Schnittstelle/4-Bit-Parallelport-Schnittstelle:
●Wenn der Kontrast festgelegt ist, ist V0 getrennt, und wenn der Kontrast auf 3,3V eingestellt ist, kann V0 nur durch Widerstand mit Masse verbunden werden.
●Reichhaltige Funktionen:
Schnittstellenanzeige ein/aus, Cursor ein/aus, Cursor-Blinken ein/aus
Anzeige- und Cursorrichtungsbewegung usw.
Automatische Einschalt-Reset-Funktion
●Master-Slave-Betrieb, das Modul hat 2 Chips.
●Ein Bildschirm zeigt 7 Zeichen x 2 Zeilen (16x16 Punktmatrix) + 1 Halbbreitenzeichen.
●Einzelbild ≦122x32 Punktmatrix.
●8-Bit-Parallelport-Schnittstelle, 6800-Timing.
