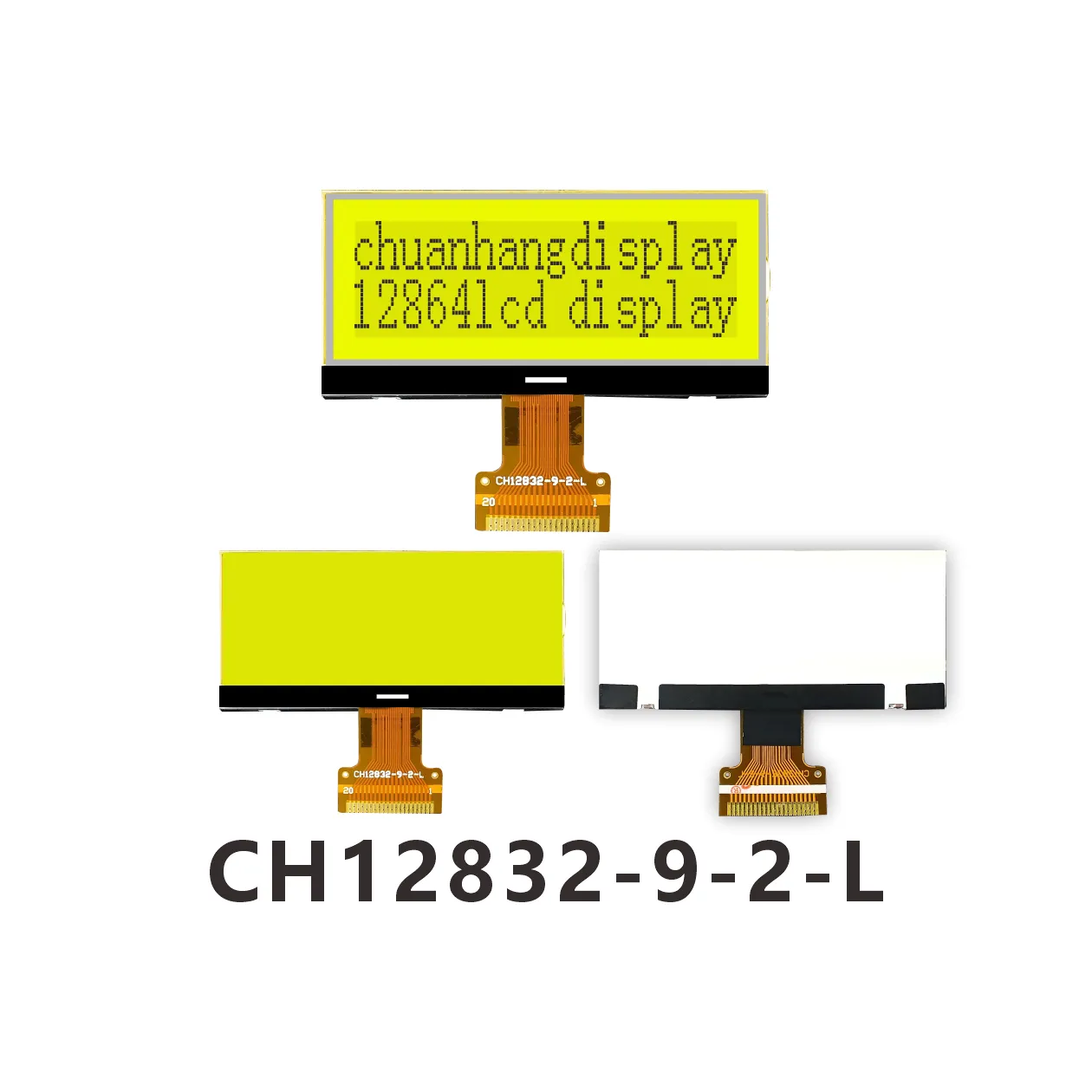

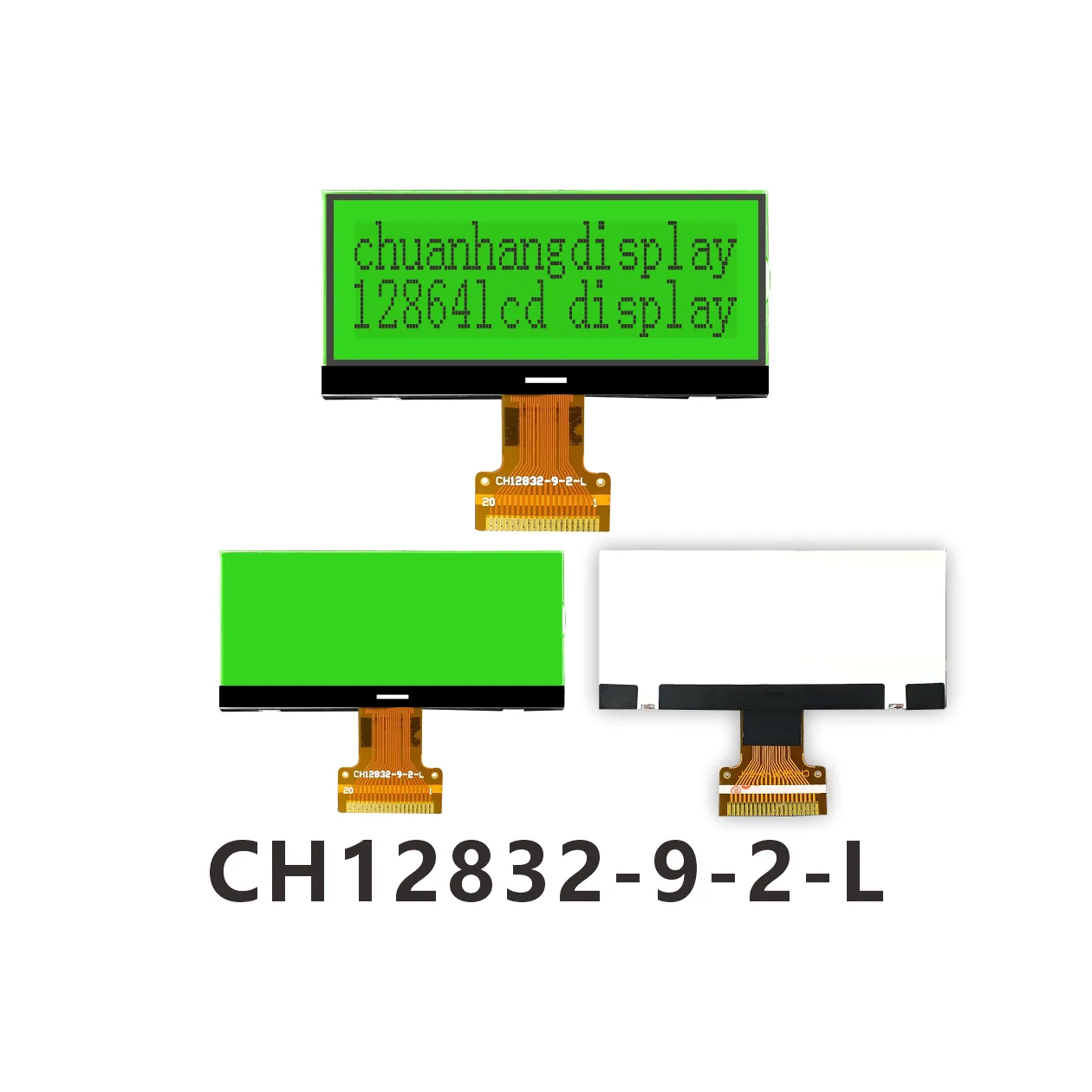

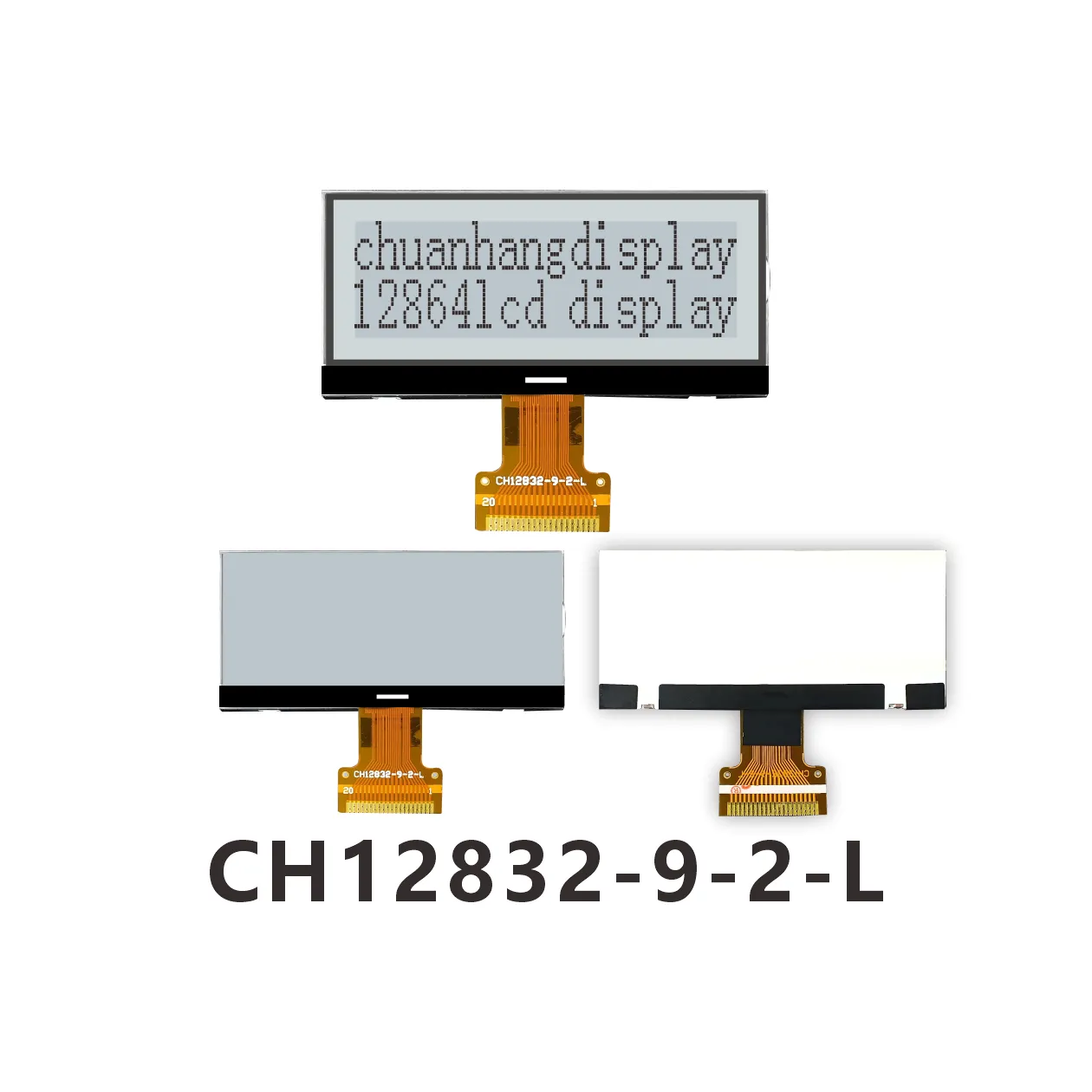

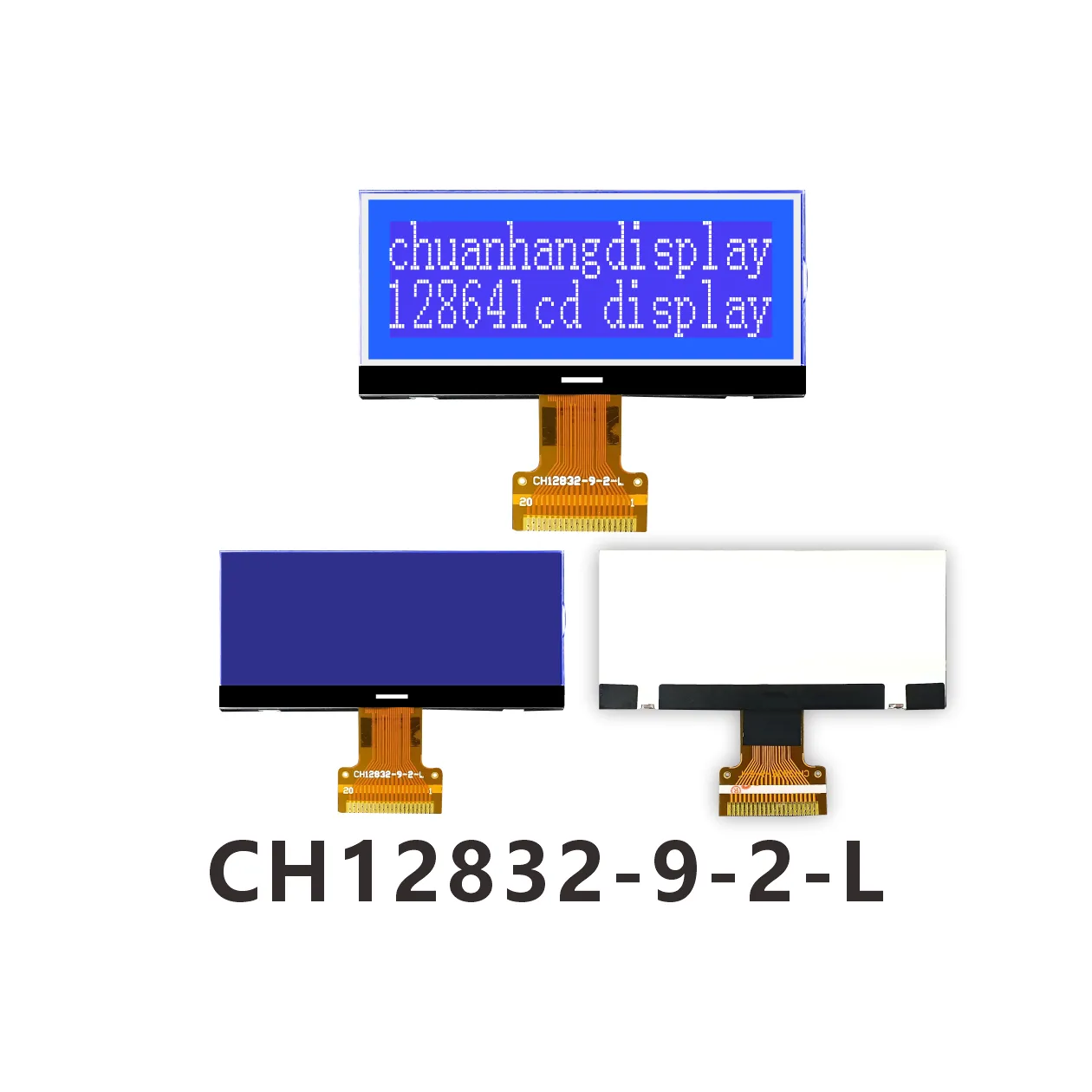

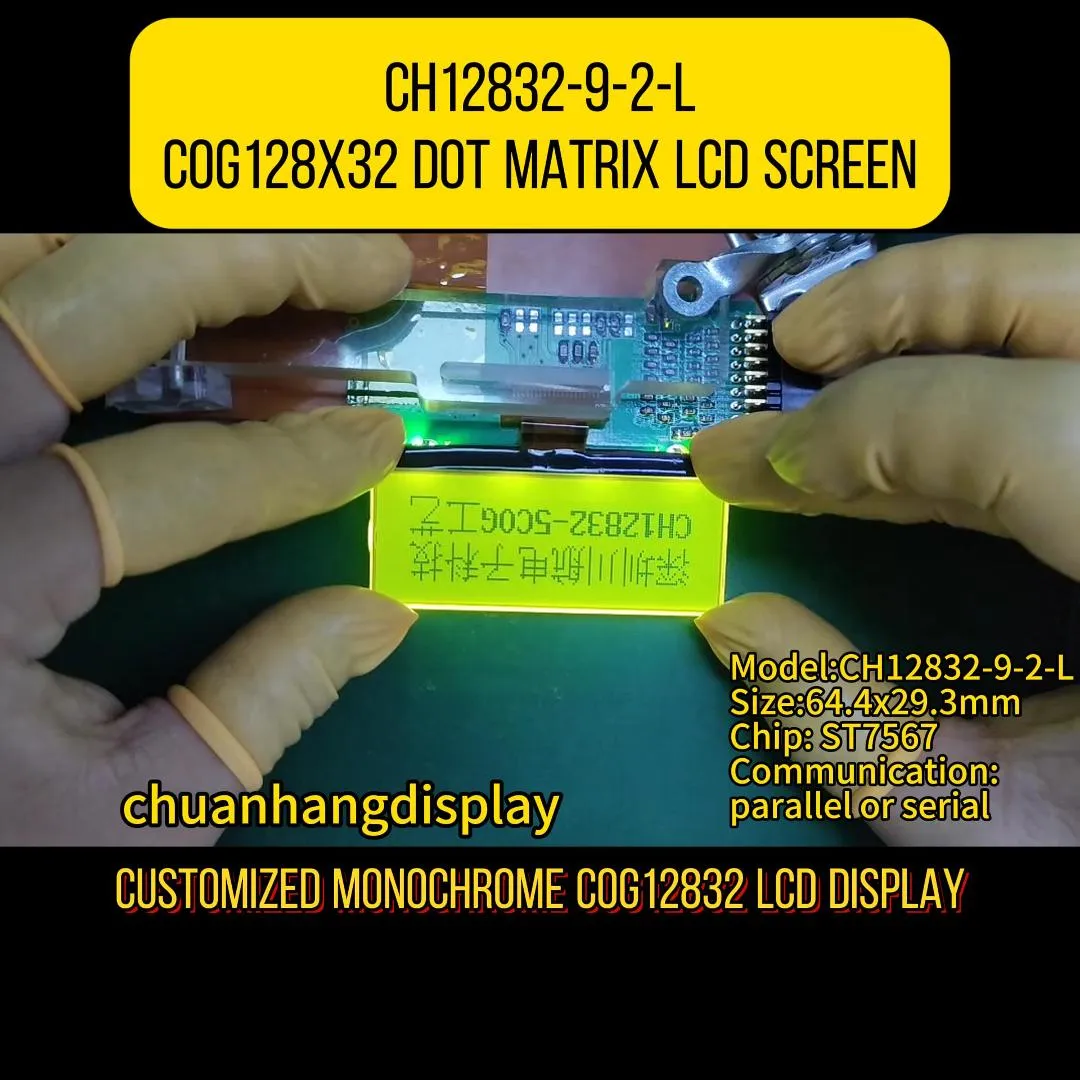

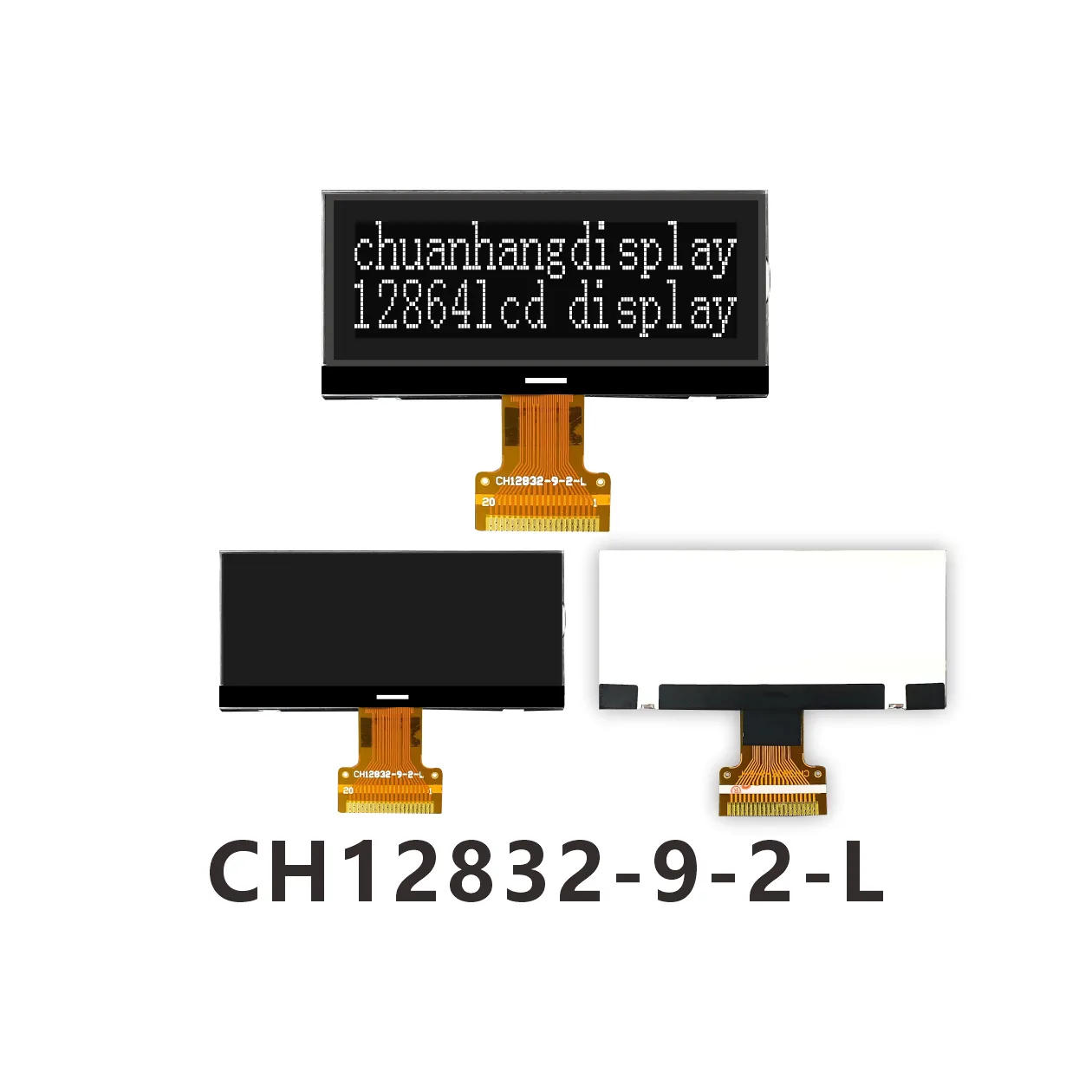

CH12832-9-2-L Grafisches LCD-Display 128x32
Produktbeschreibung

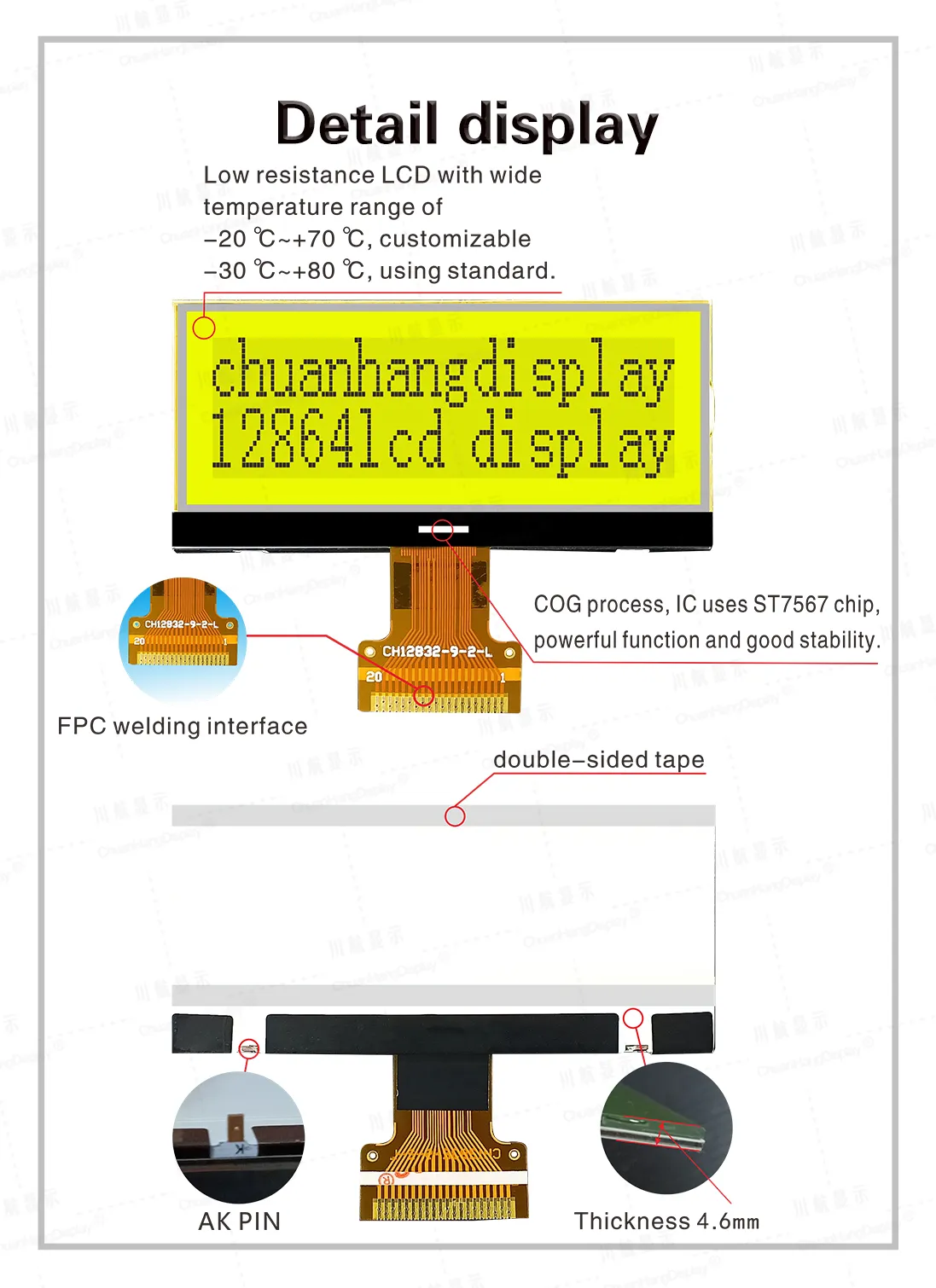

1.1 C0G-Prozess, FPC-Lötprozess, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur.
1.21C verwendet ST7567, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen Schriftarten selbst.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA
1.4 LED-Hintergrundbeleuchtung A und K werden separat für die Leiterplatte mit Strom versorgt und müssen auf der Leiterplatte verlötet werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 8192 Bit
●Der Boost-Schaltkreis benötigt nur 2 1-µF-Kondensatoren.
●Kontrast wird durch Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 2 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x32 Punktmatrix.

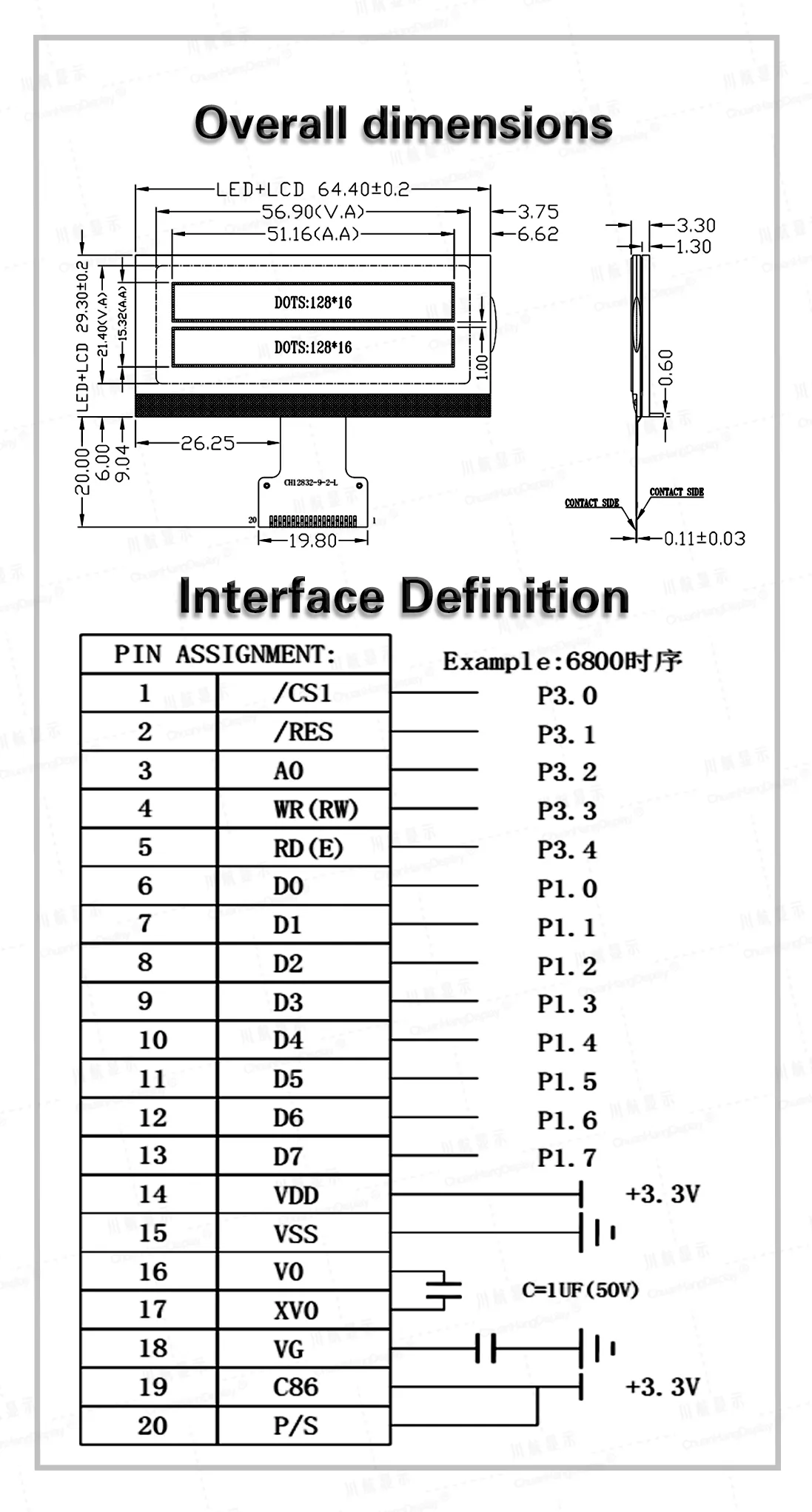

●Optionale 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing.
●Reichhaltige Funktionen:
Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben
