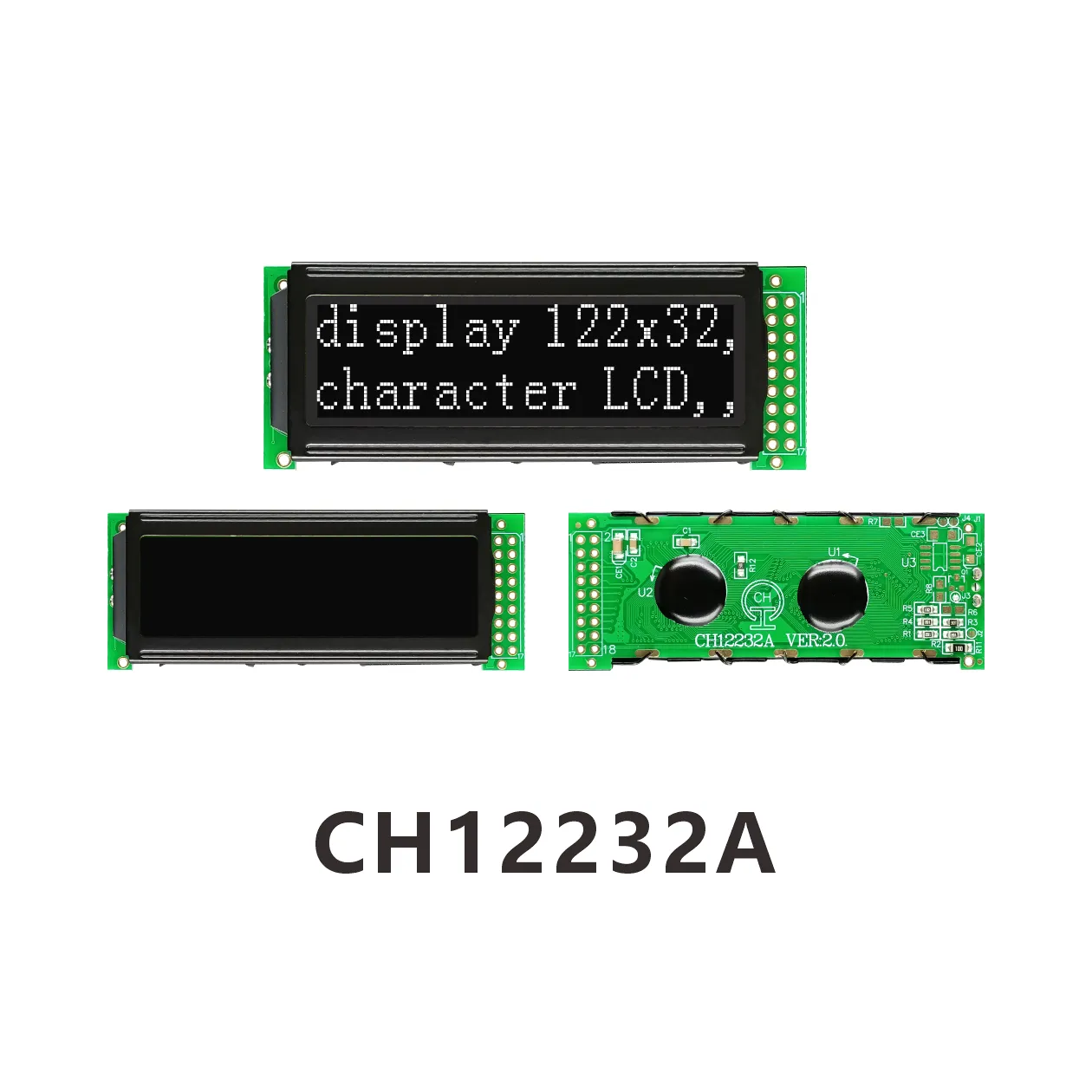

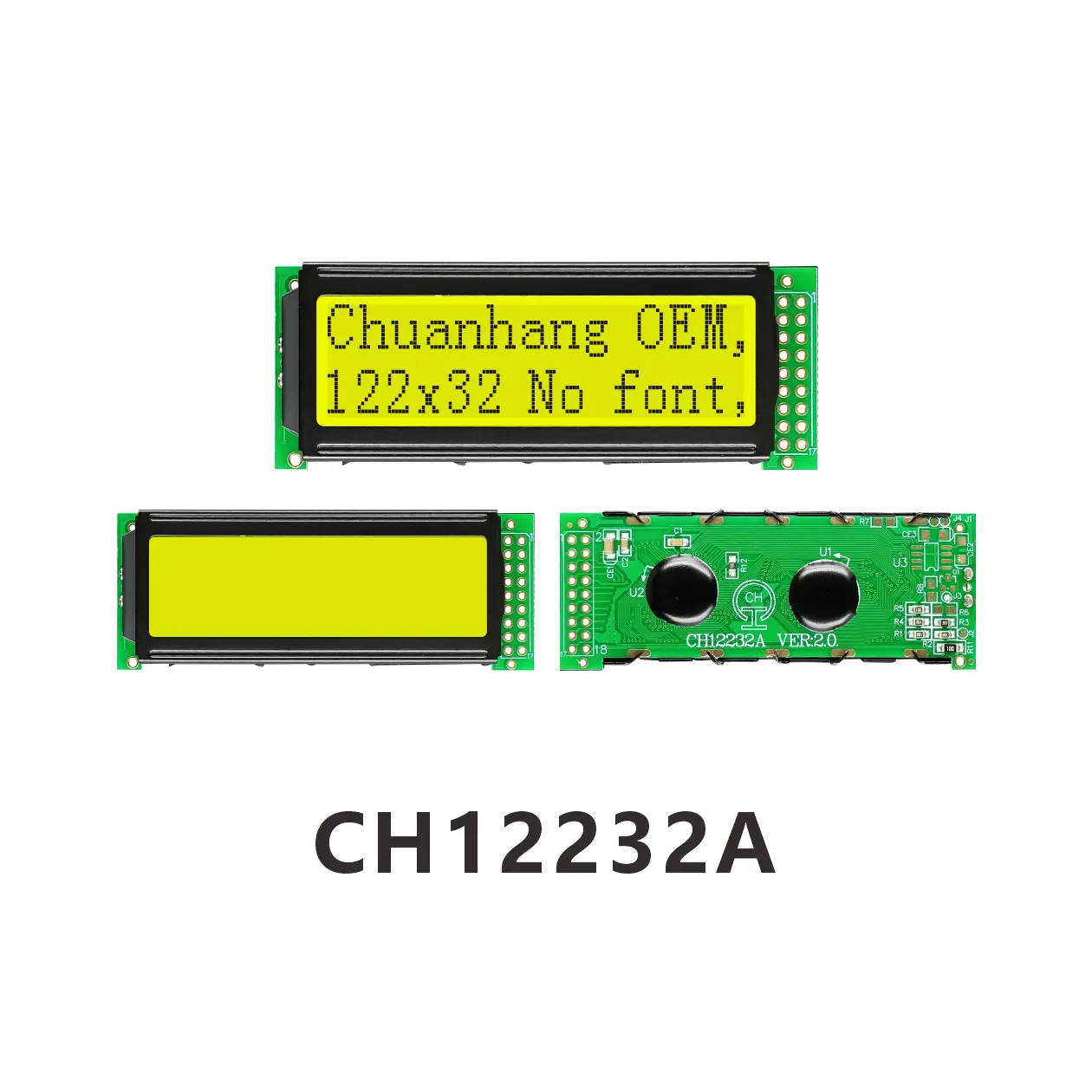

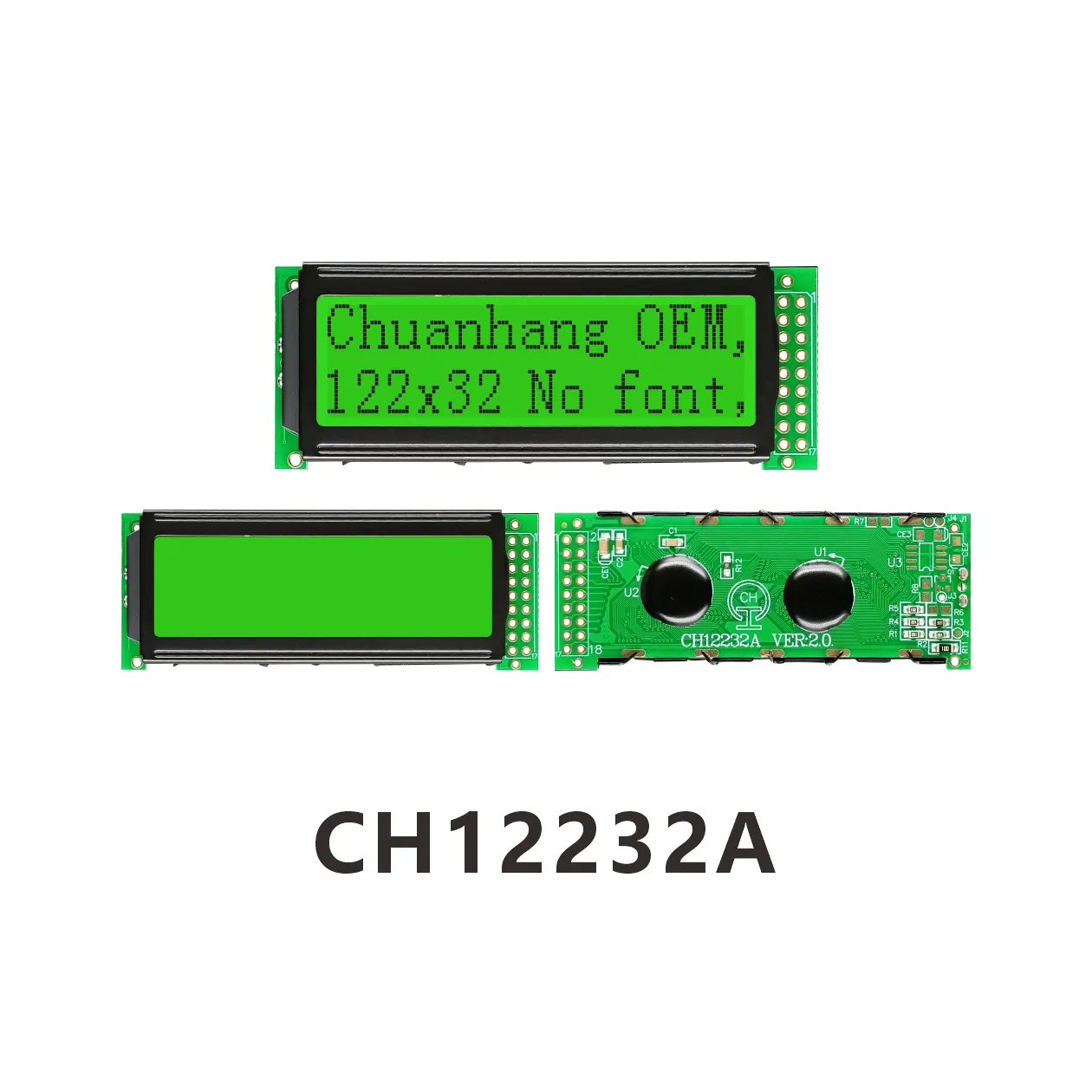

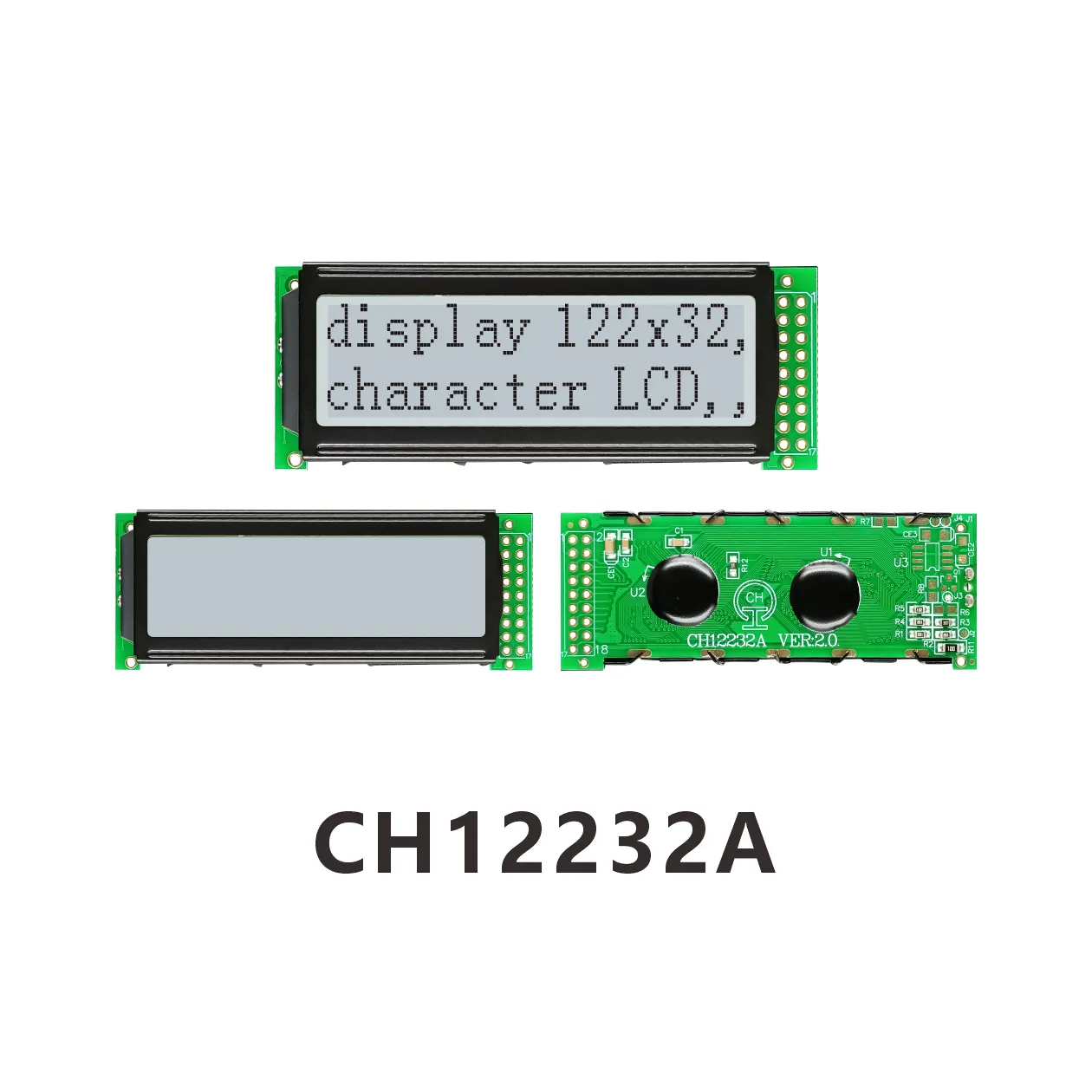

CH12232A LCD-Anzeigemodul
Produktbeschreibung

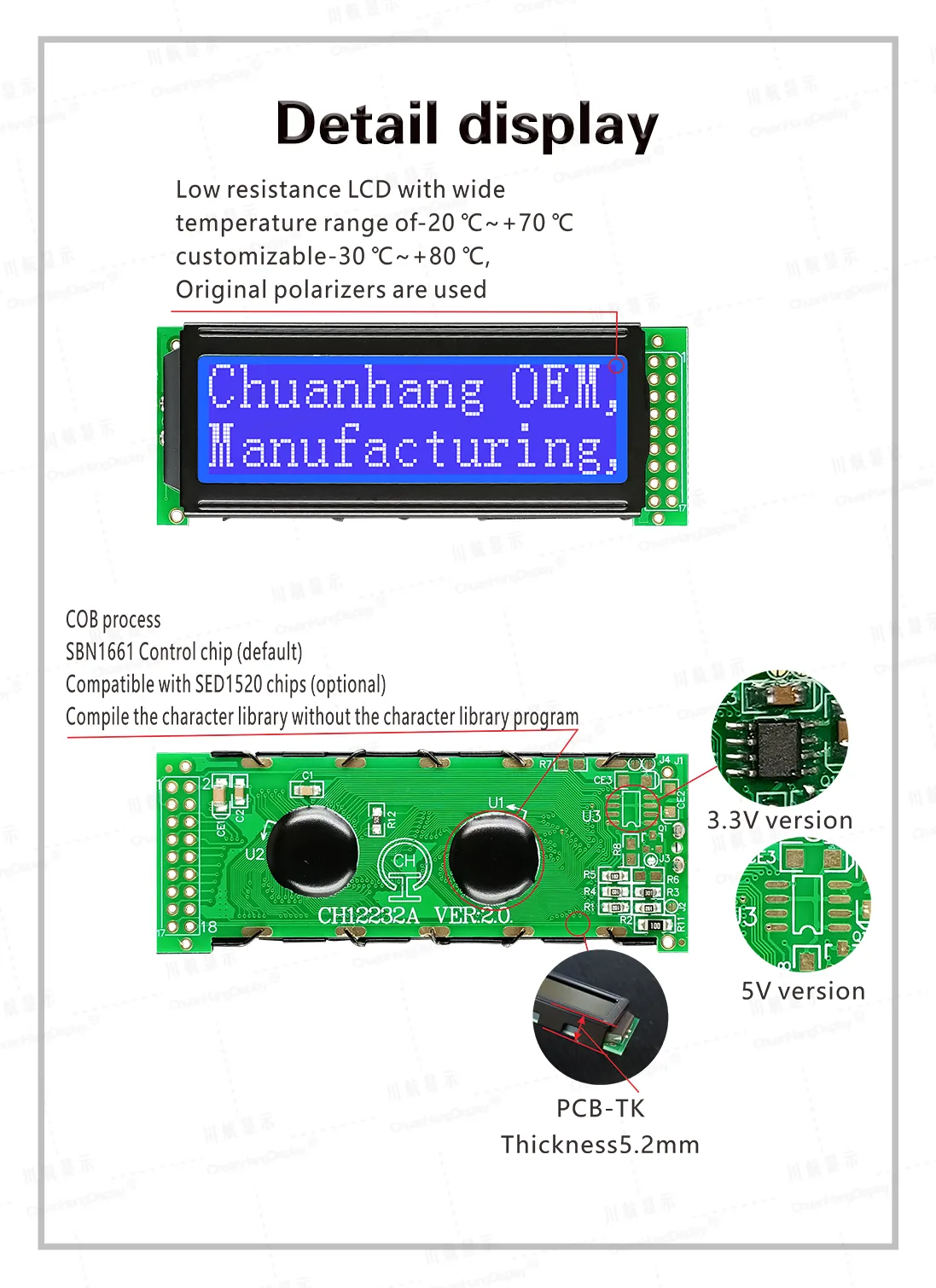

1.1 COB-Prozess, das Produkt hat Hintergrundbeleuchtung, leitfähigen Klebestreifenanschluss, stabile Struktur.
1.2 IC verwendet SBN6400/AIP31520, es gibt keine Schriftbibliothek im Chip, und der Programmierer kompiliert die Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt unter 3mA, und der Strom mit Hintergrundbeleuchtung liegt unter 40mA.

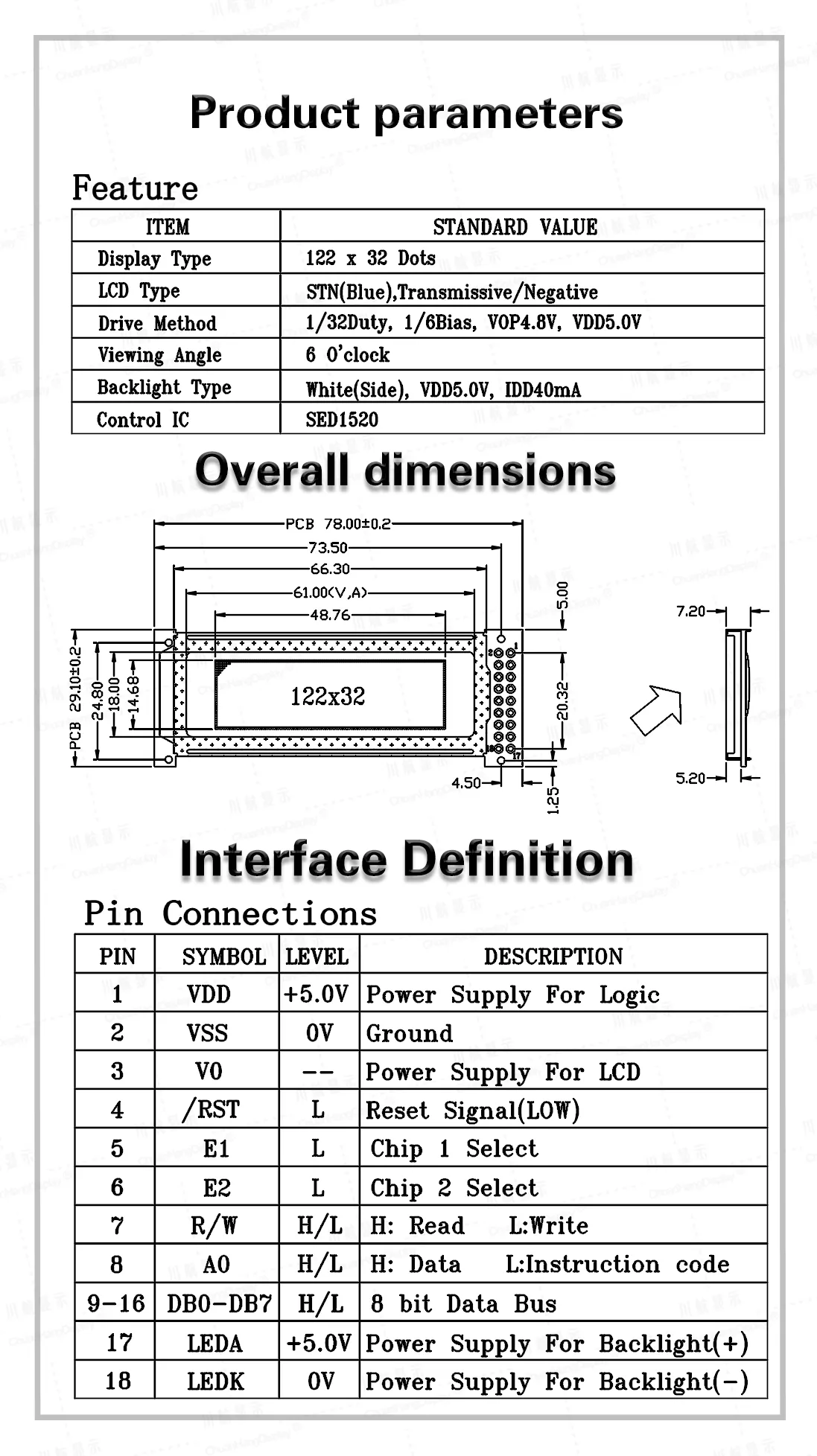

1.4 LED kann durch PIN1, PIN2, PIN17 und PIN18 angesteuert werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 2560 Bit.
●Master-Slave-Betrieb, das Modul hat 2 Chips.
●Ein Bildschirm zeigt 7 Zeichen x 2 Zeilen (16x16 Punktmatrix) + 1 Halbbreitenzeichen.
●Einzelbild ≦122x32 Punktmatrix.
●8-Bit-Parallelport-Schnittstelle, 6800-Timing.
