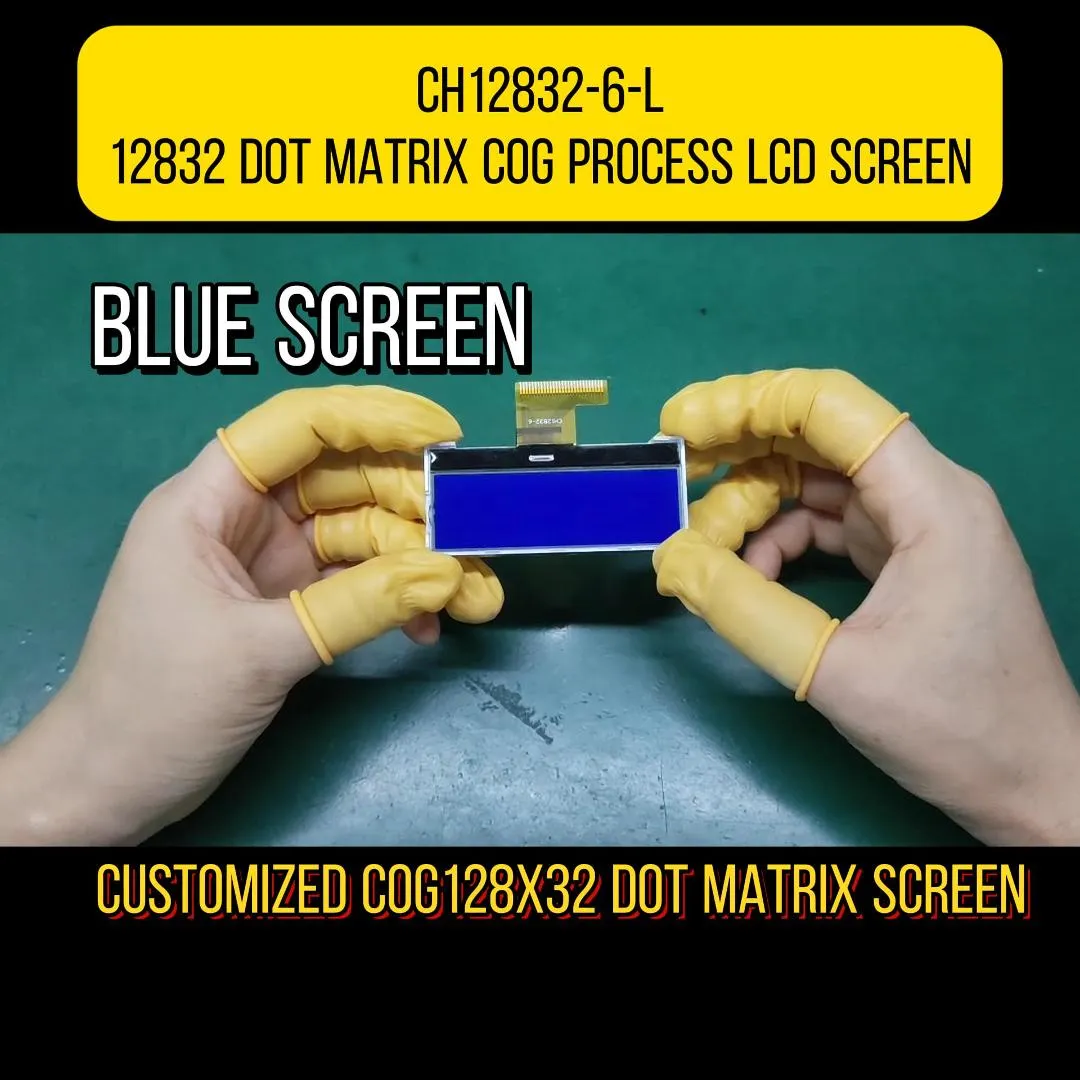

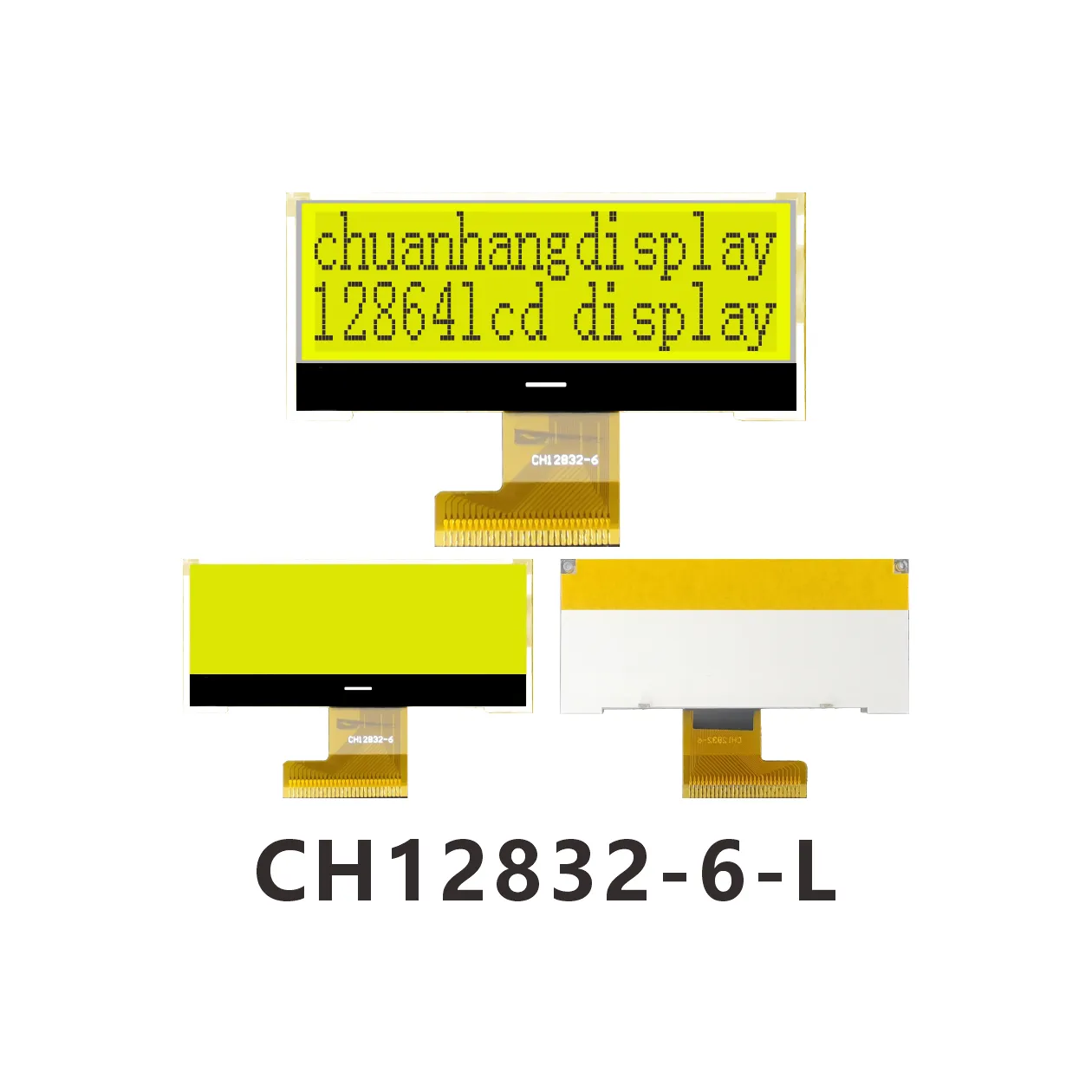

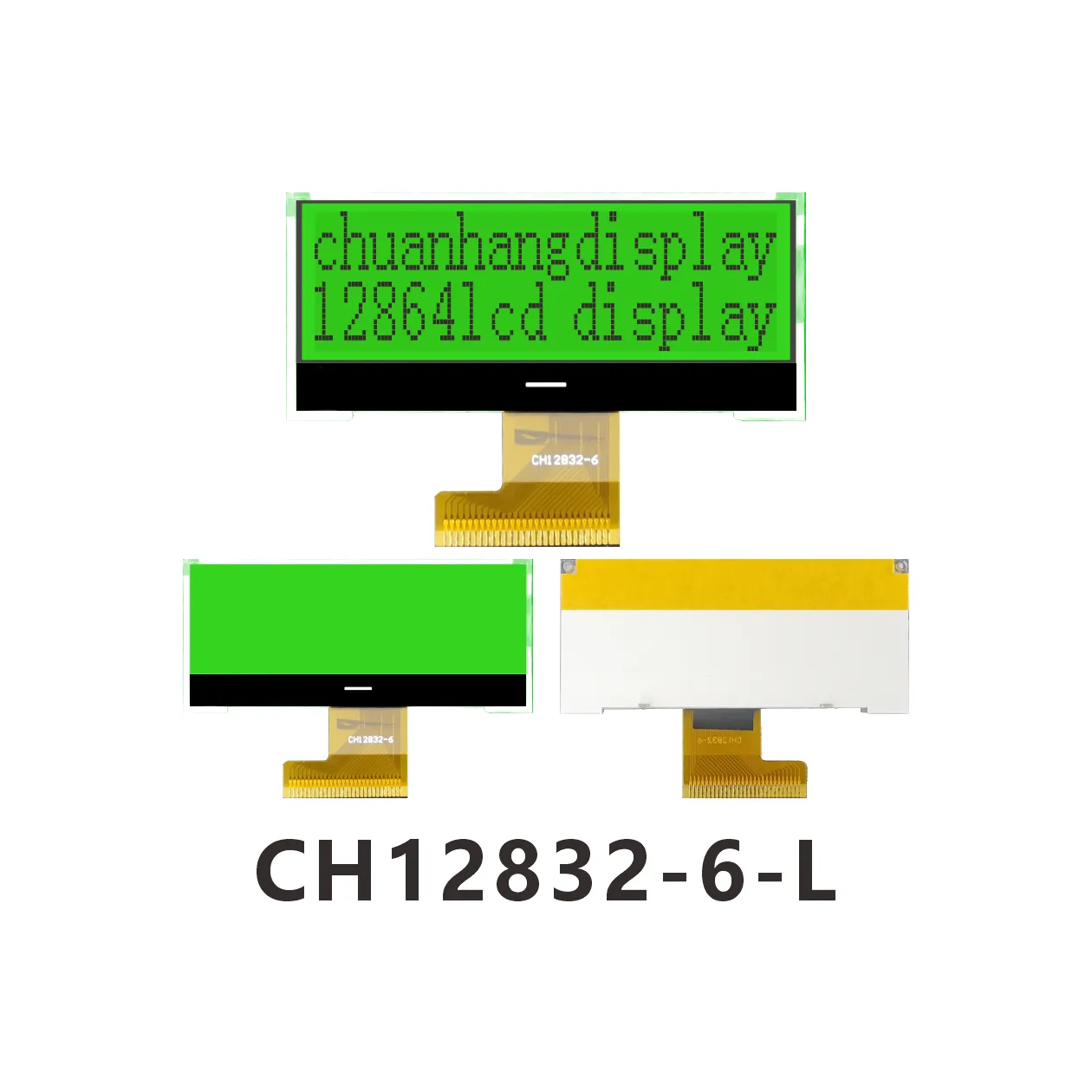

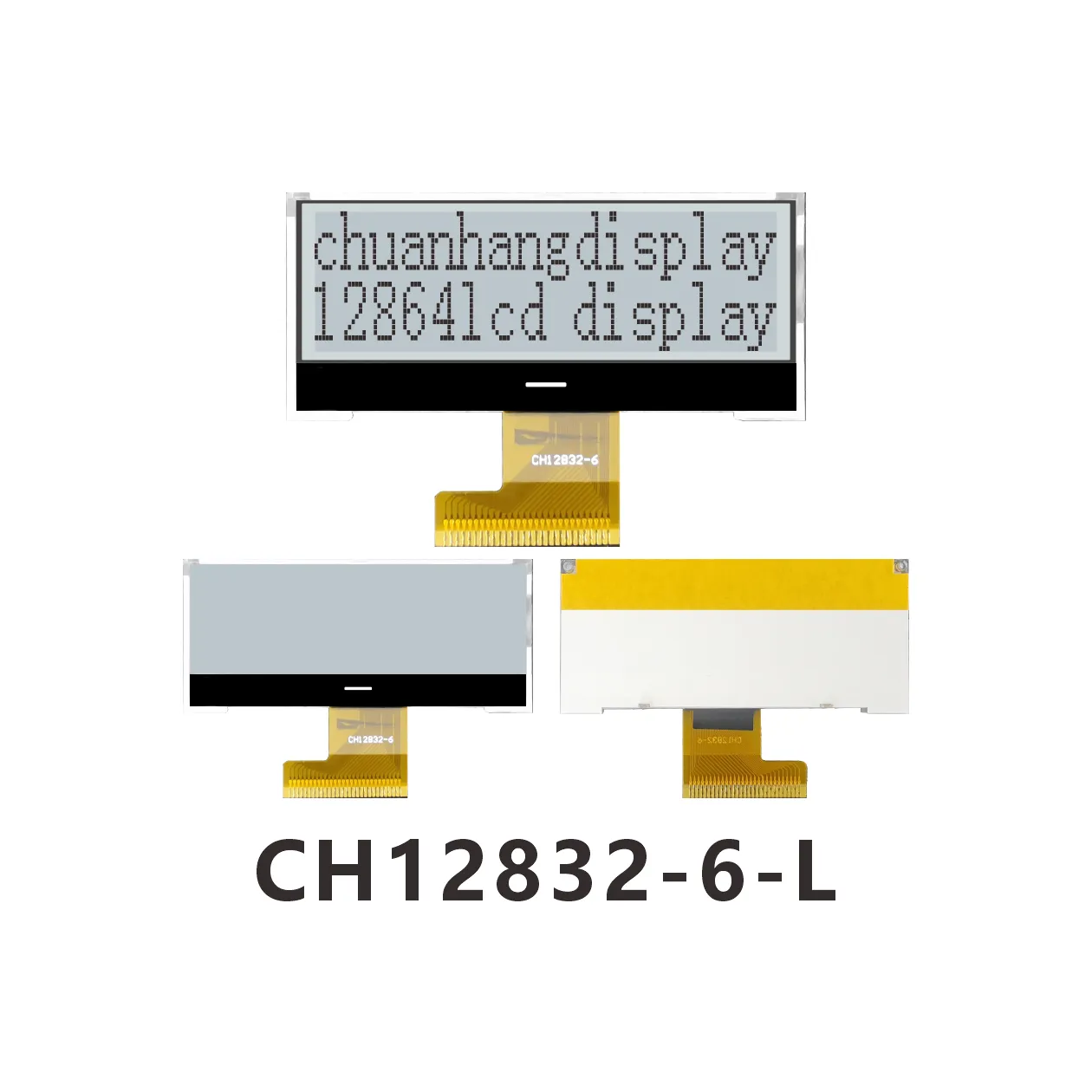

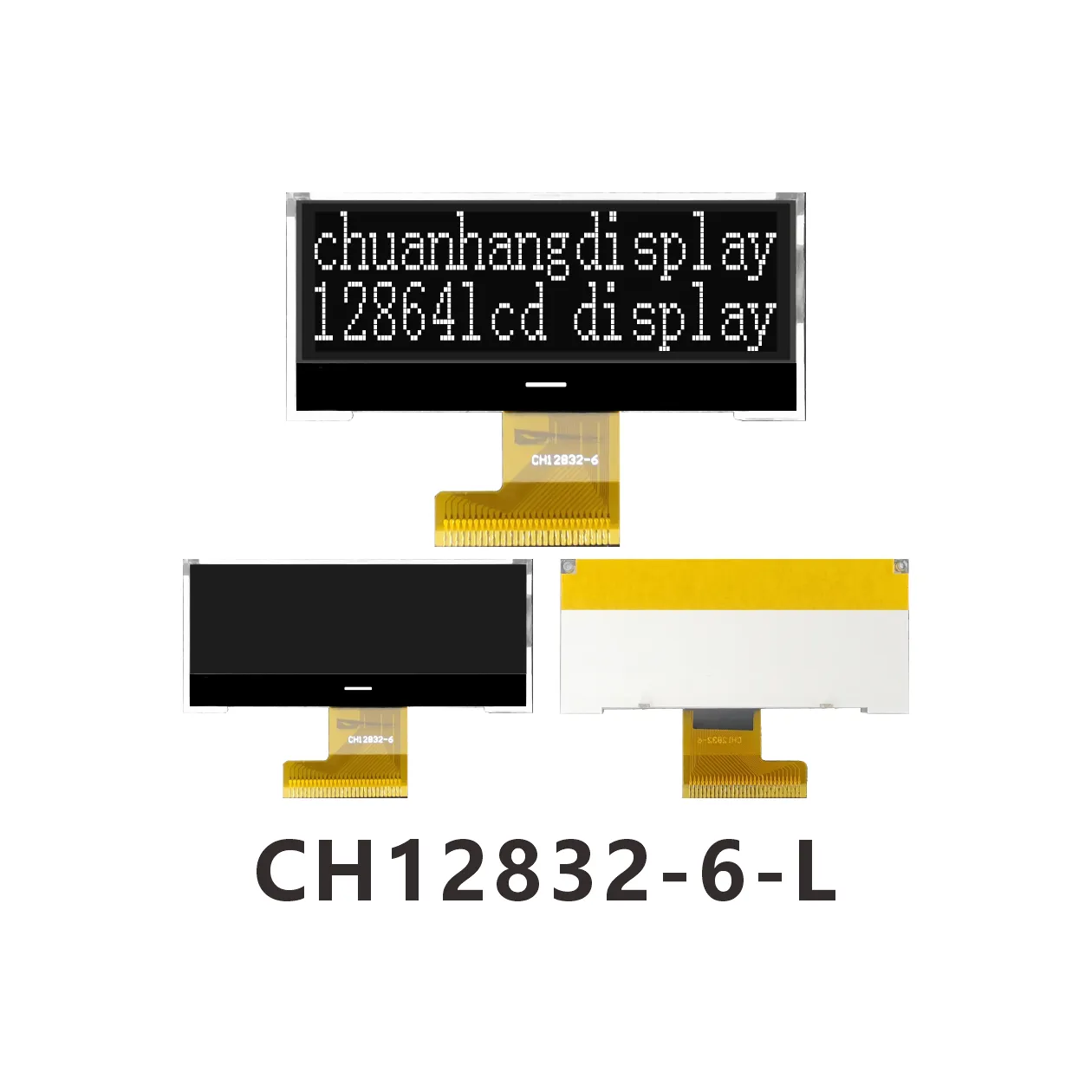

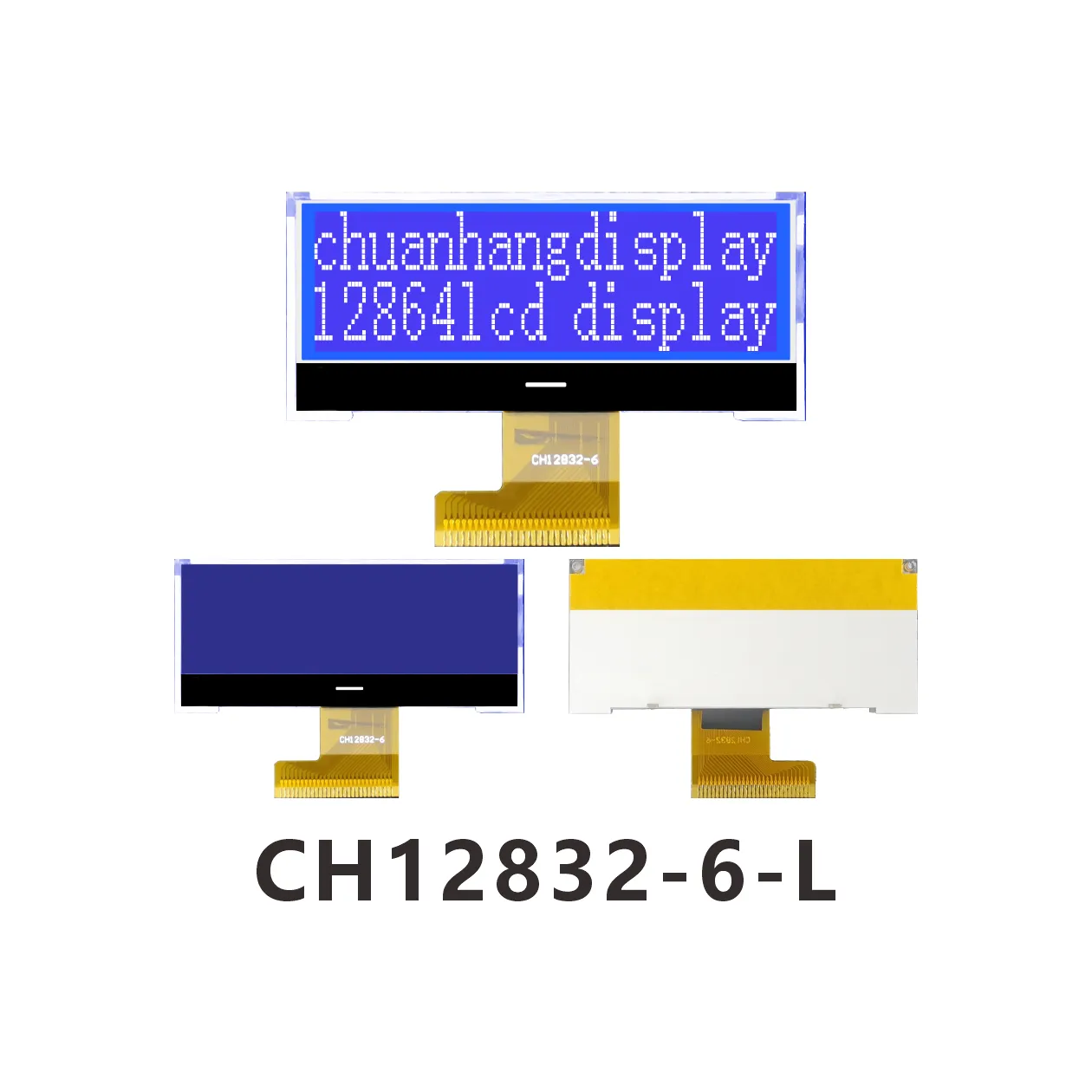

CH12832-6-L LCD-Anzeigemodul
Produktbeschreibung

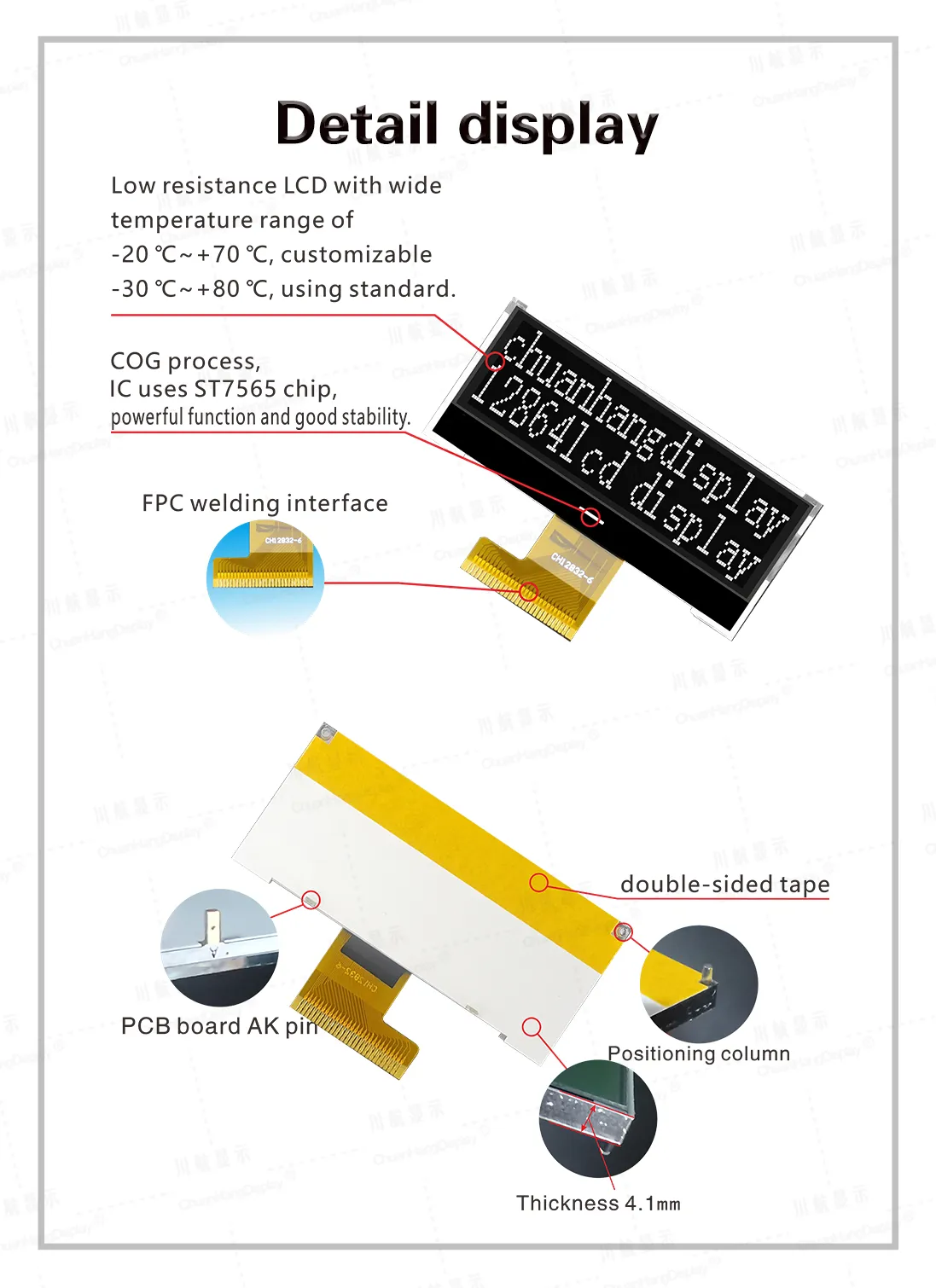

1.1 C0G-Prozess, FPC-Lötprozess, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur, 1.2|C verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt die Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 2mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED-Hintergrundbeleuchtung A und K werden separat für die Leiterplatte mit Strom versorgt und müssen auf der Leiterplatte verlötet werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 8192 Bit.
●Kontrast wird durch Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 2 Zeilen (16x16 Punktmatrix)
●Einzelbild ≦ 128x32 Punktmatrix.

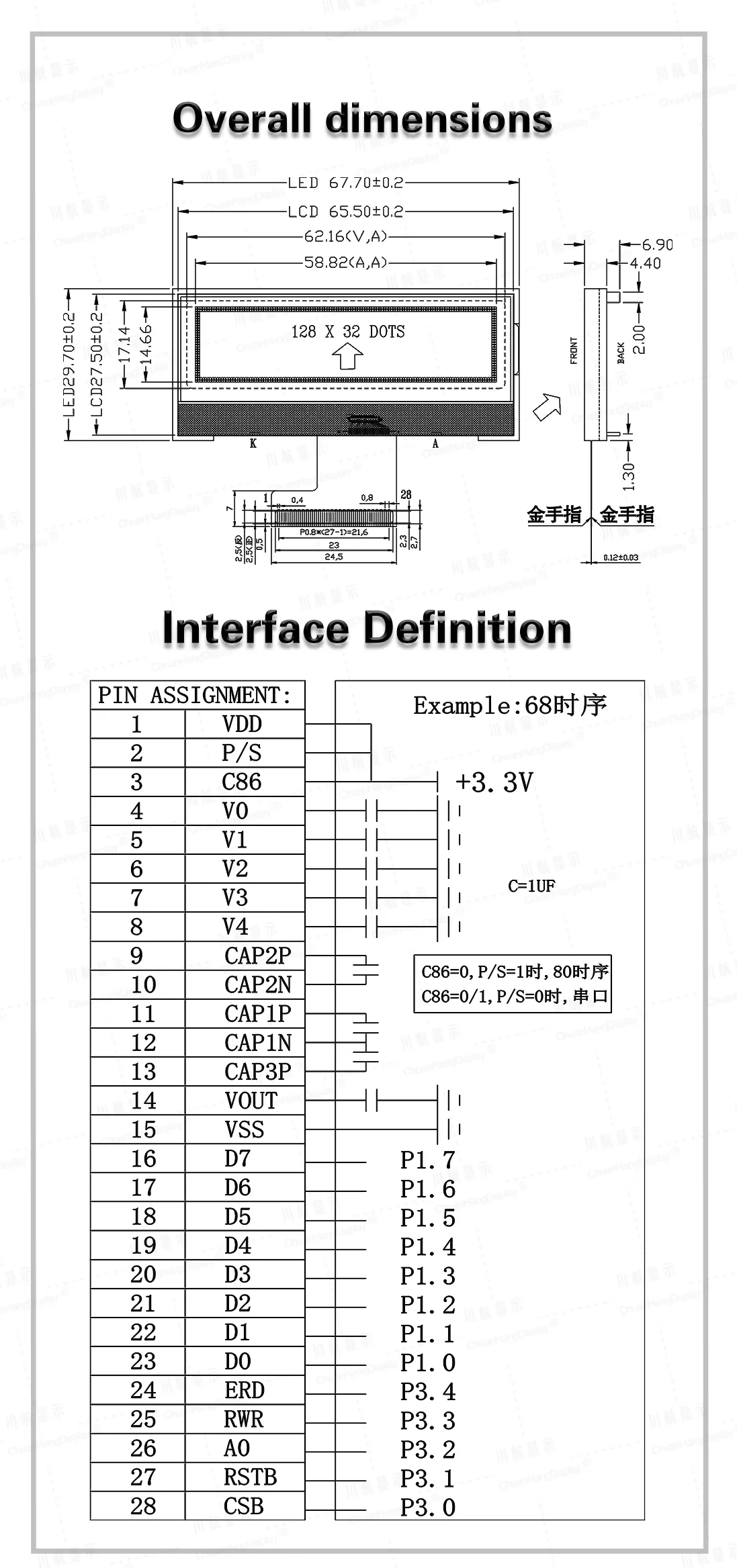

●Optionales 4-Draht-SPI-Interface oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing.
●Reiche Funktionen:
Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben
