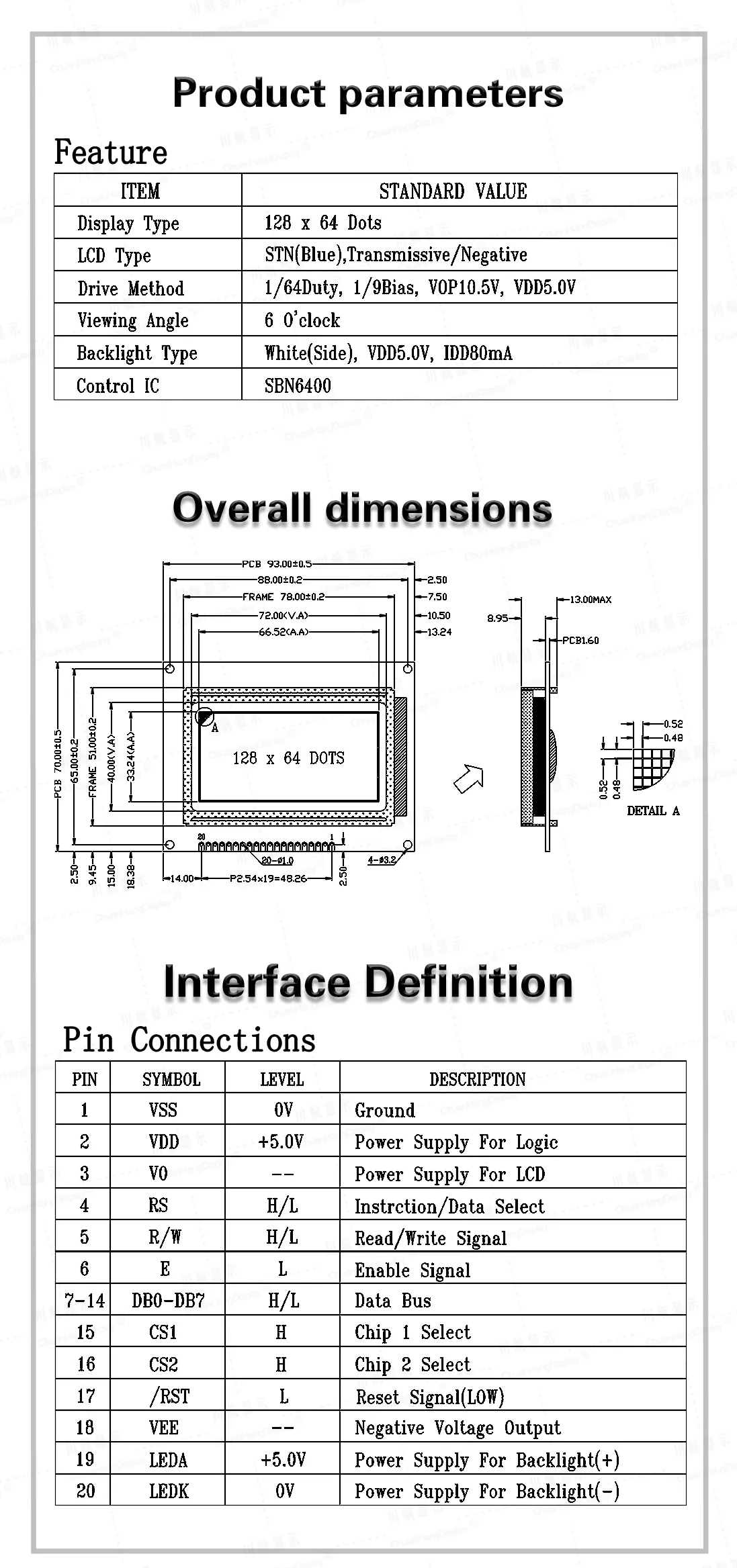

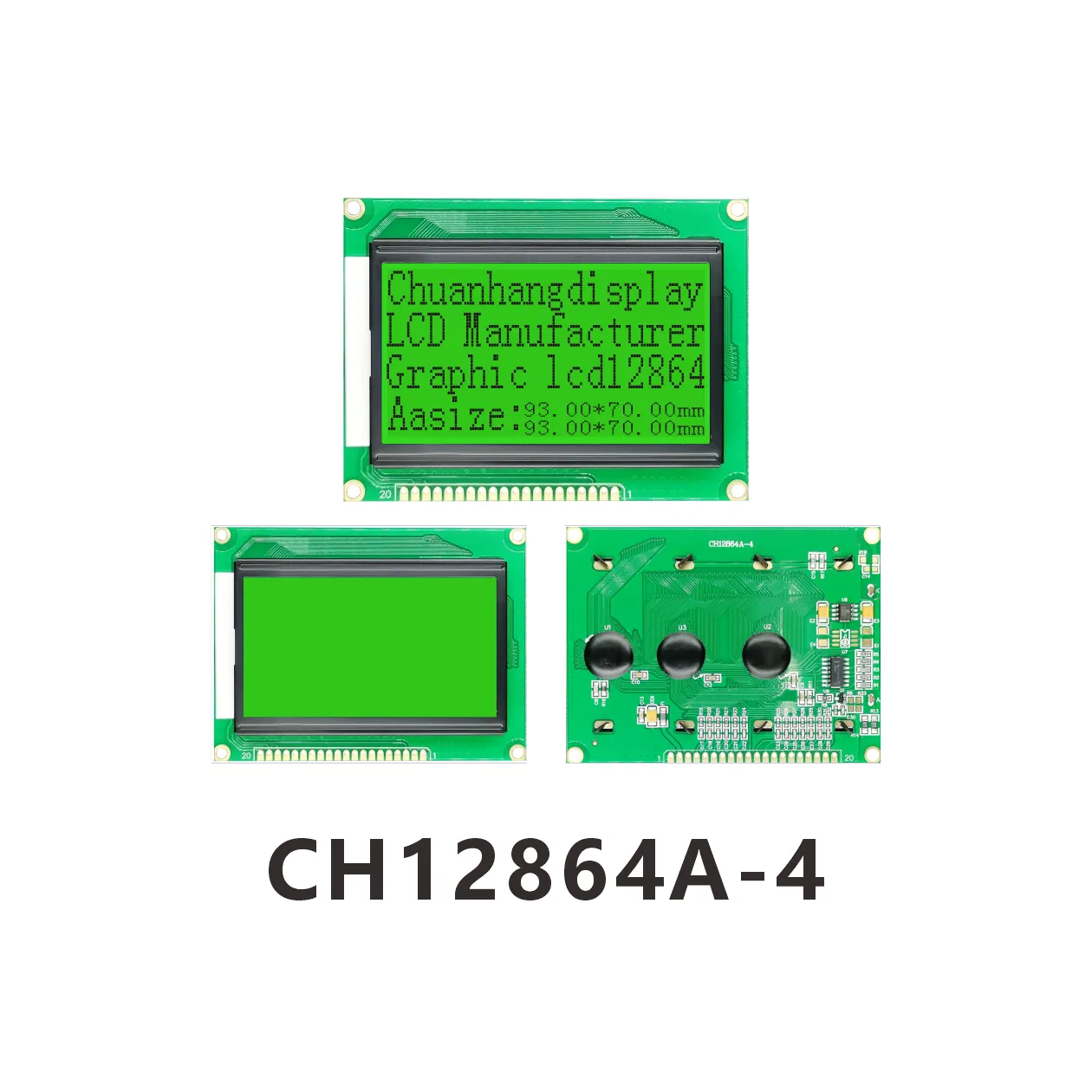

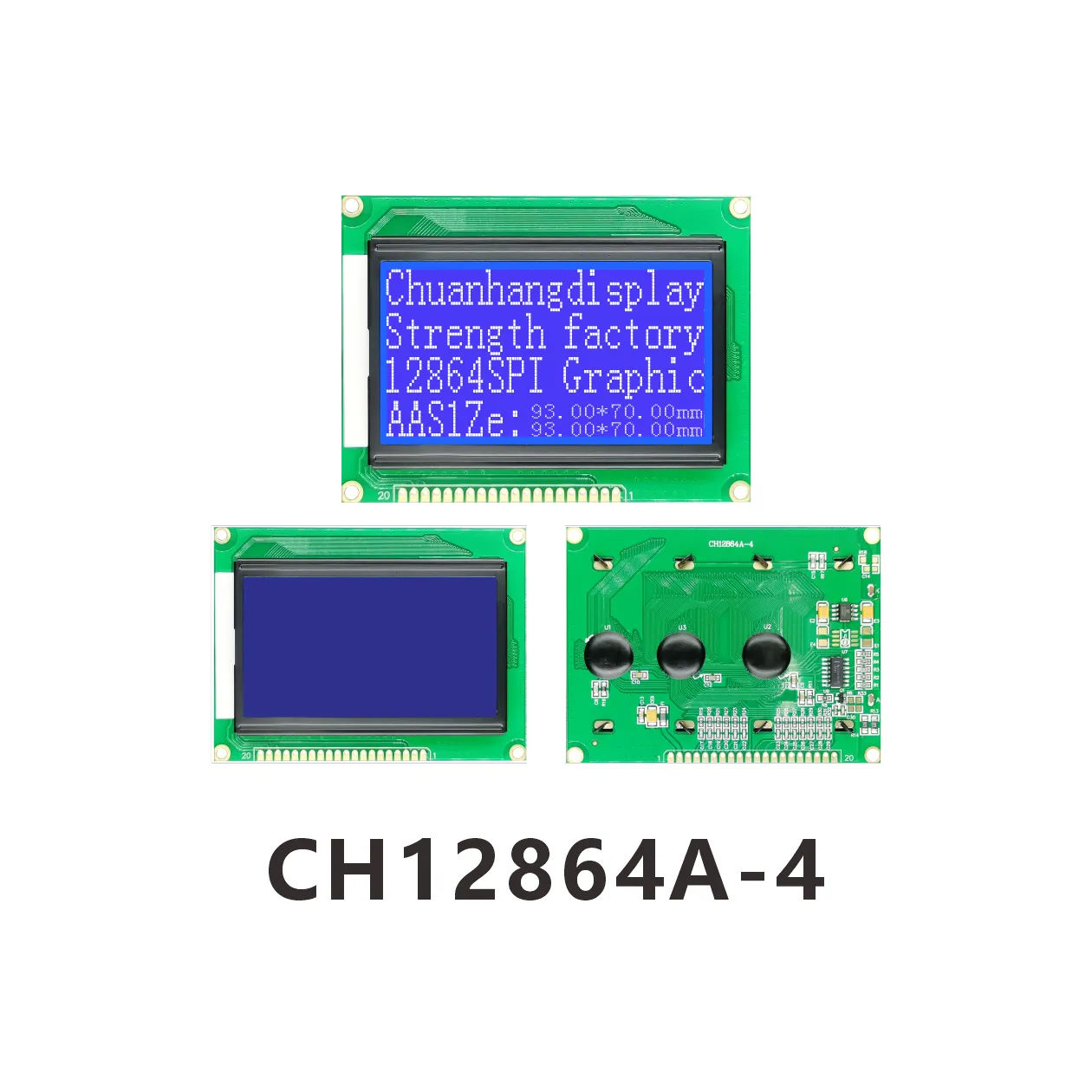

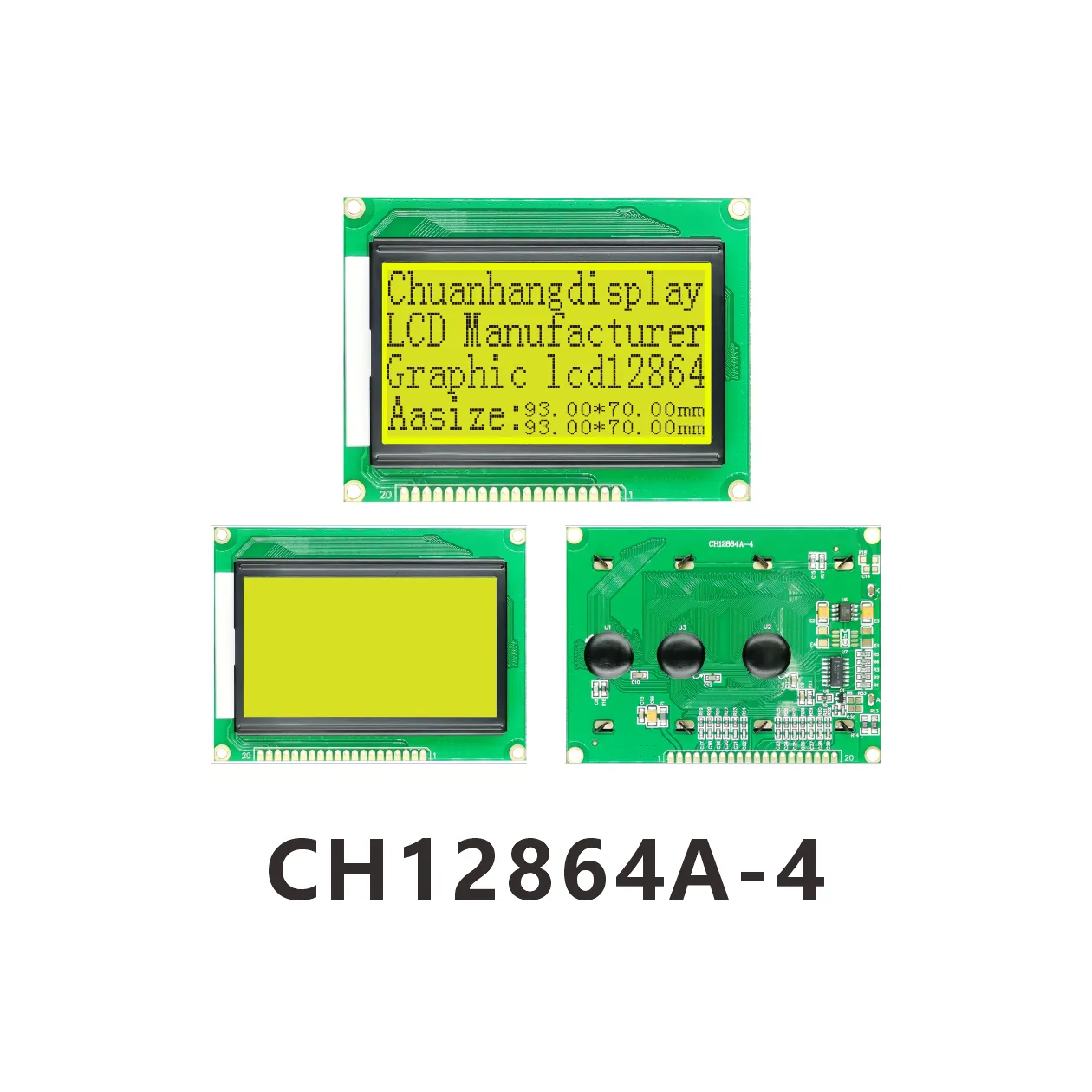

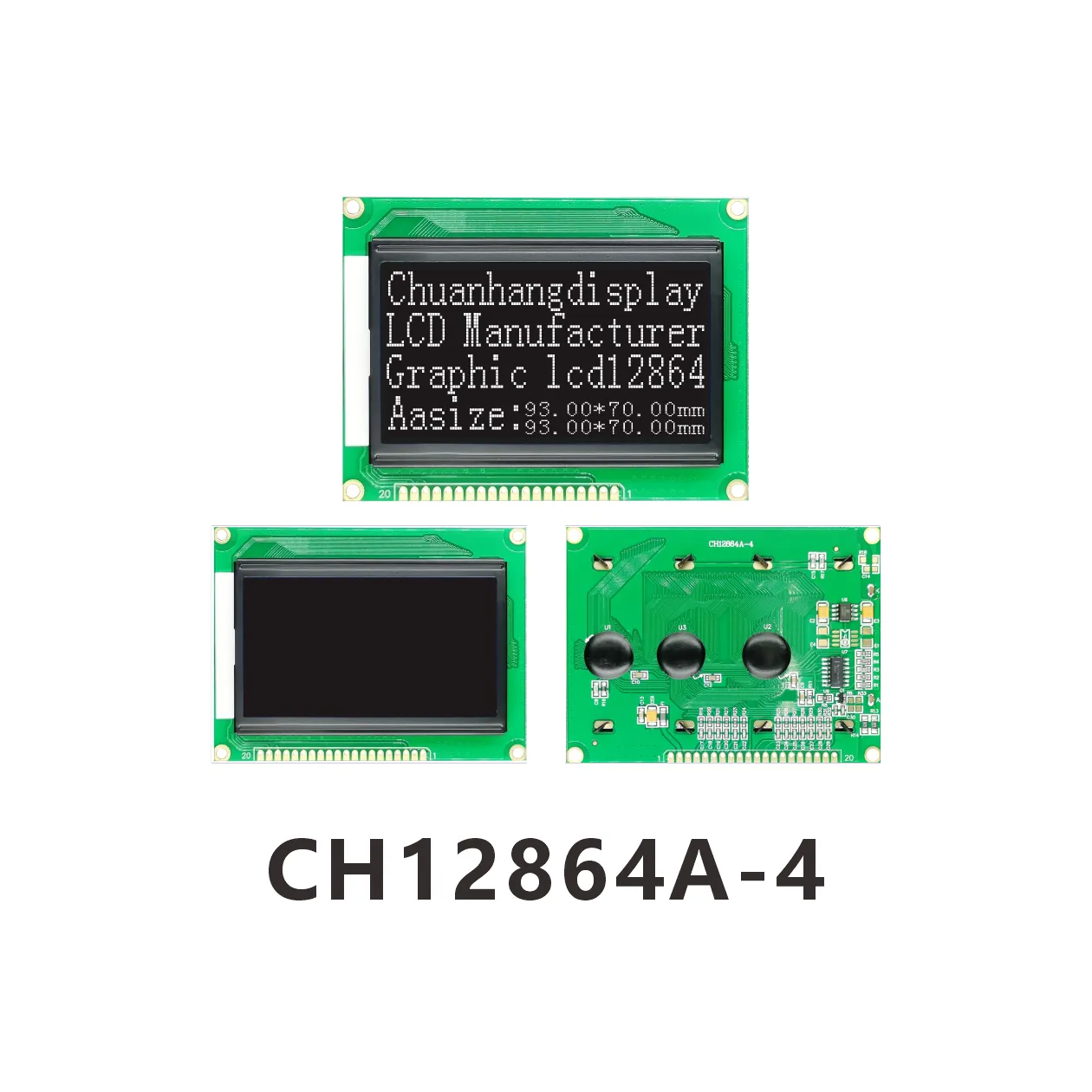

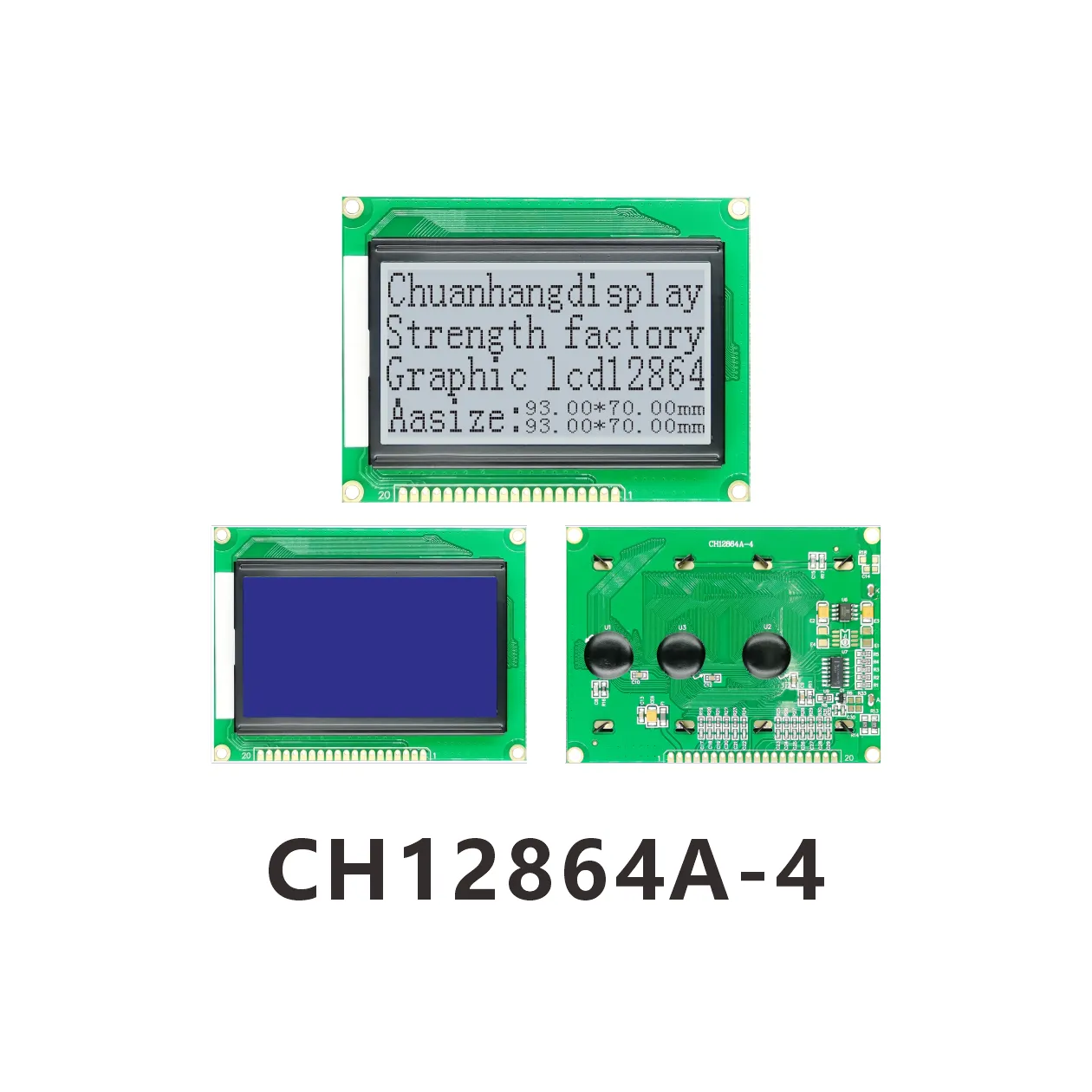

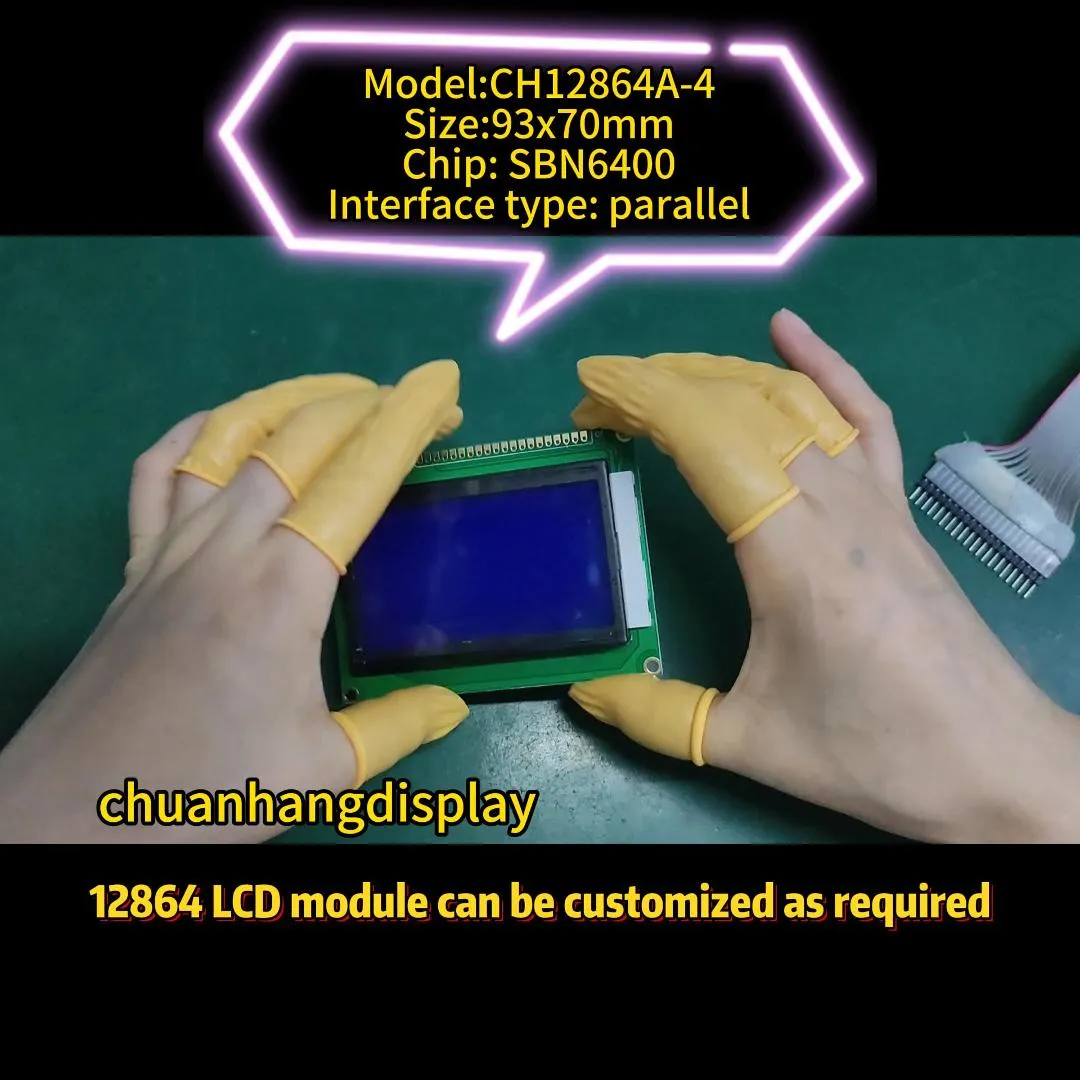

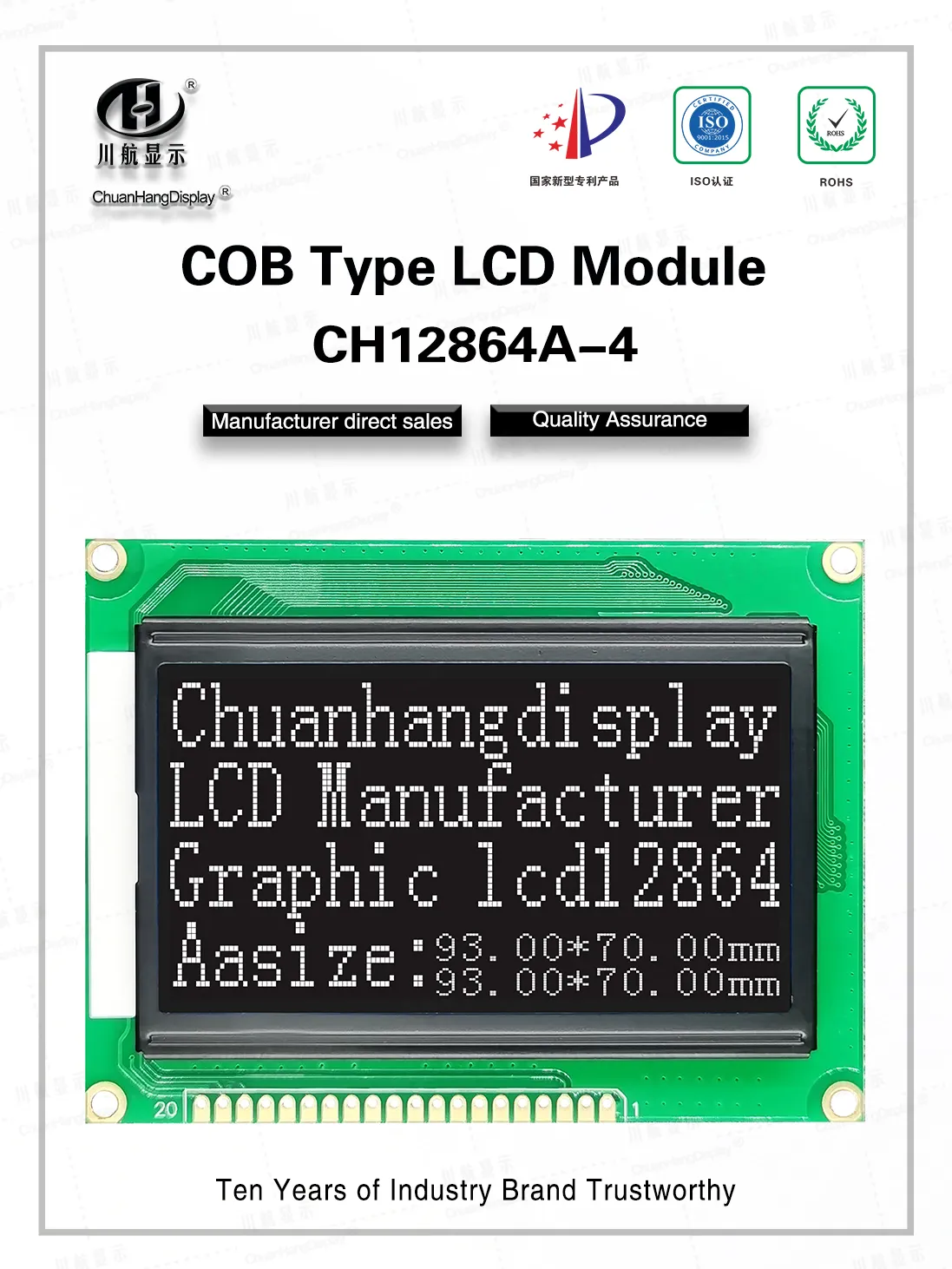

CH12864A-4 12864 LCD-Pinbelegung
Produktbeschreibung

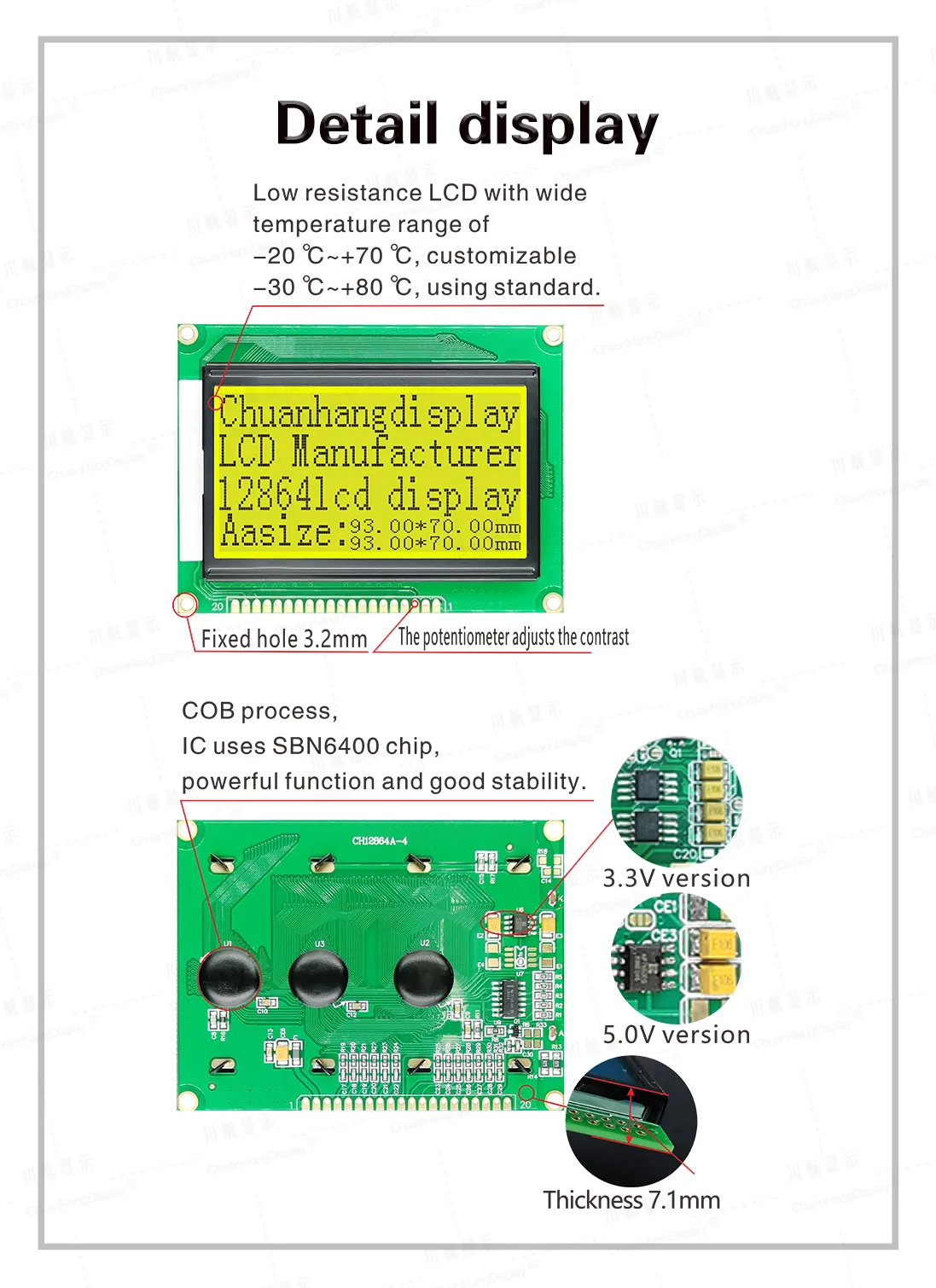

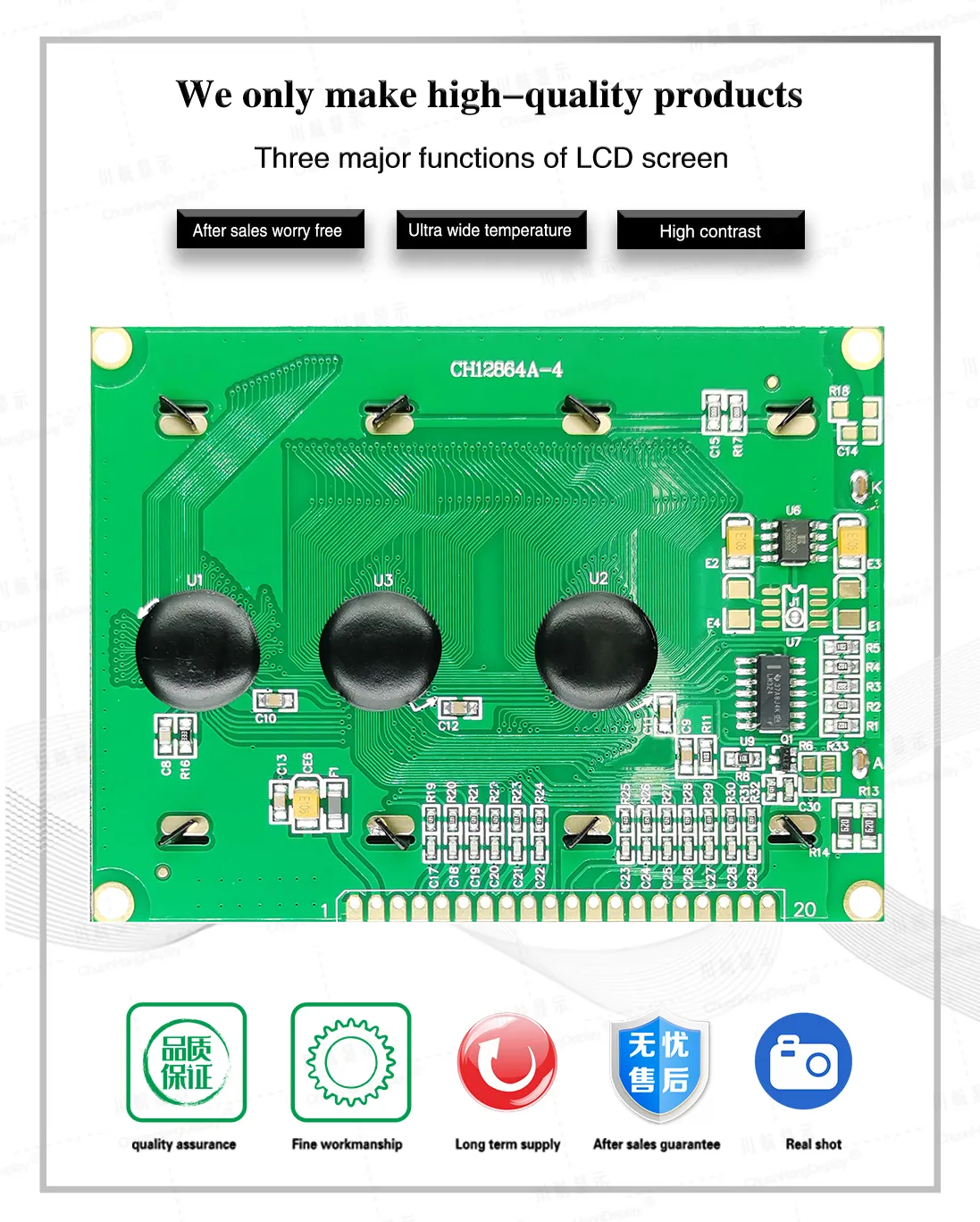

1.1 C0B-Prozess, Produkt mit Hintergrundbeleuchtung, leitfähiger Klebestreifenanschluss, stabile Struktur.
1.2 IC verwendet SBN6400/AIP31108, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen Schriftarten selbst.
1.3 Niedriger Stromverbrauch, es gibt zwei Strommodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 8mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED kann von PIN1, PIN2, PIN19, PIN20 betrieben werden.
1.5 Produktmerkmale:
Eingebauter Anzeigedaten-RAM ist 2560 Bits.
Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
Einzelbild ≦128x64 Punktmatrix:
Das Modul verfügt über 2 eingebaute Chip-Auswahlchips
Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist
8-Bit-Parallelport-Schnittstelle. 6800 Timing
