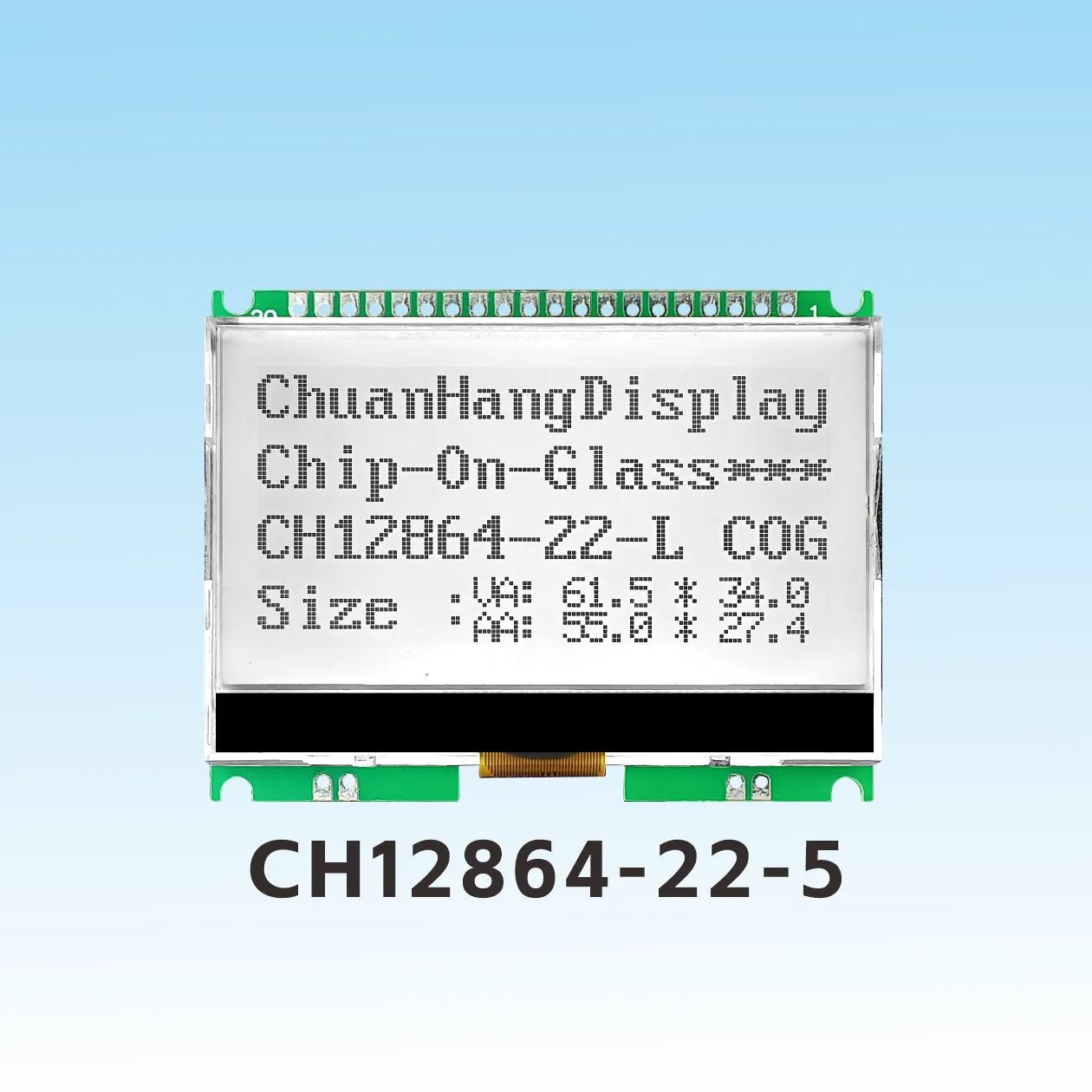

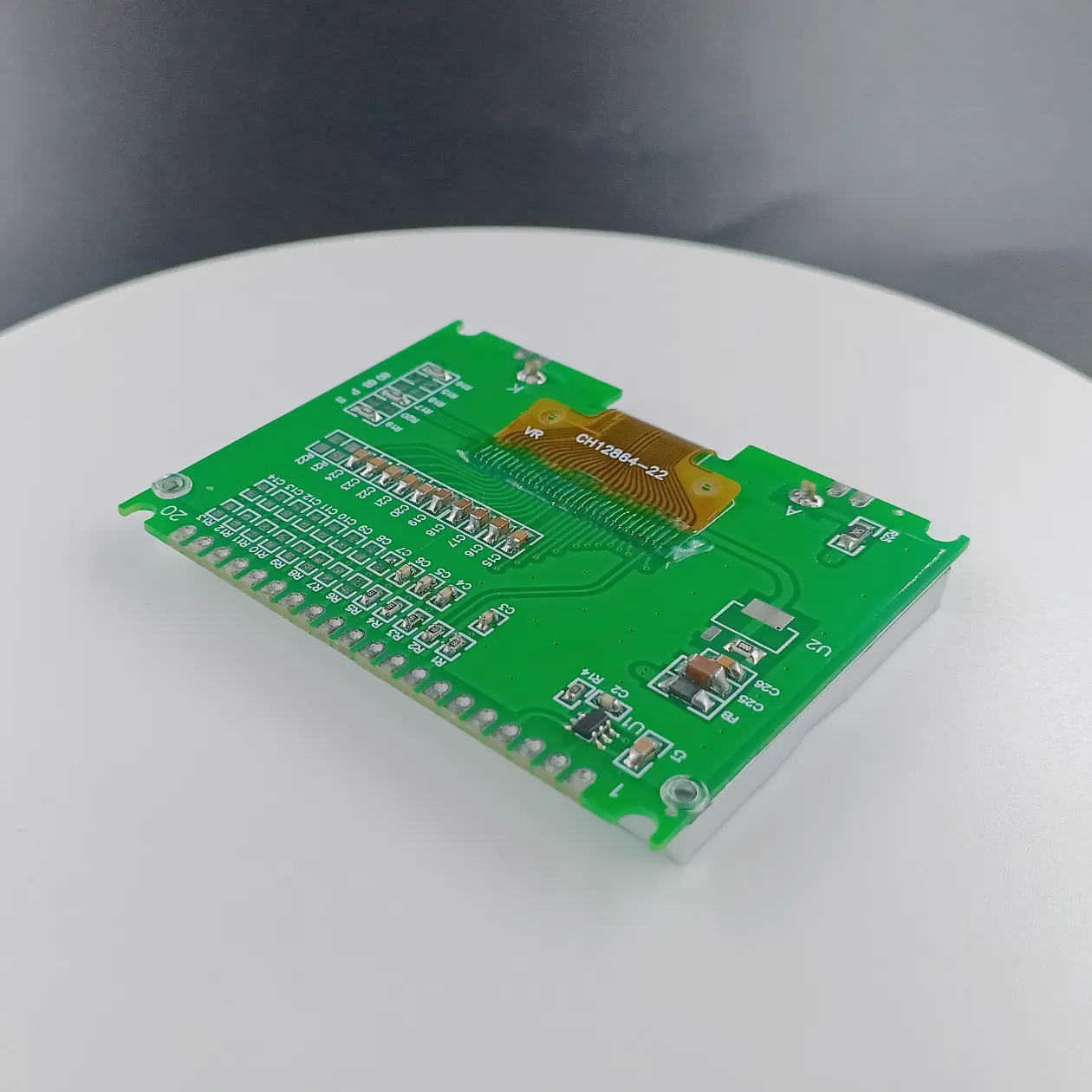

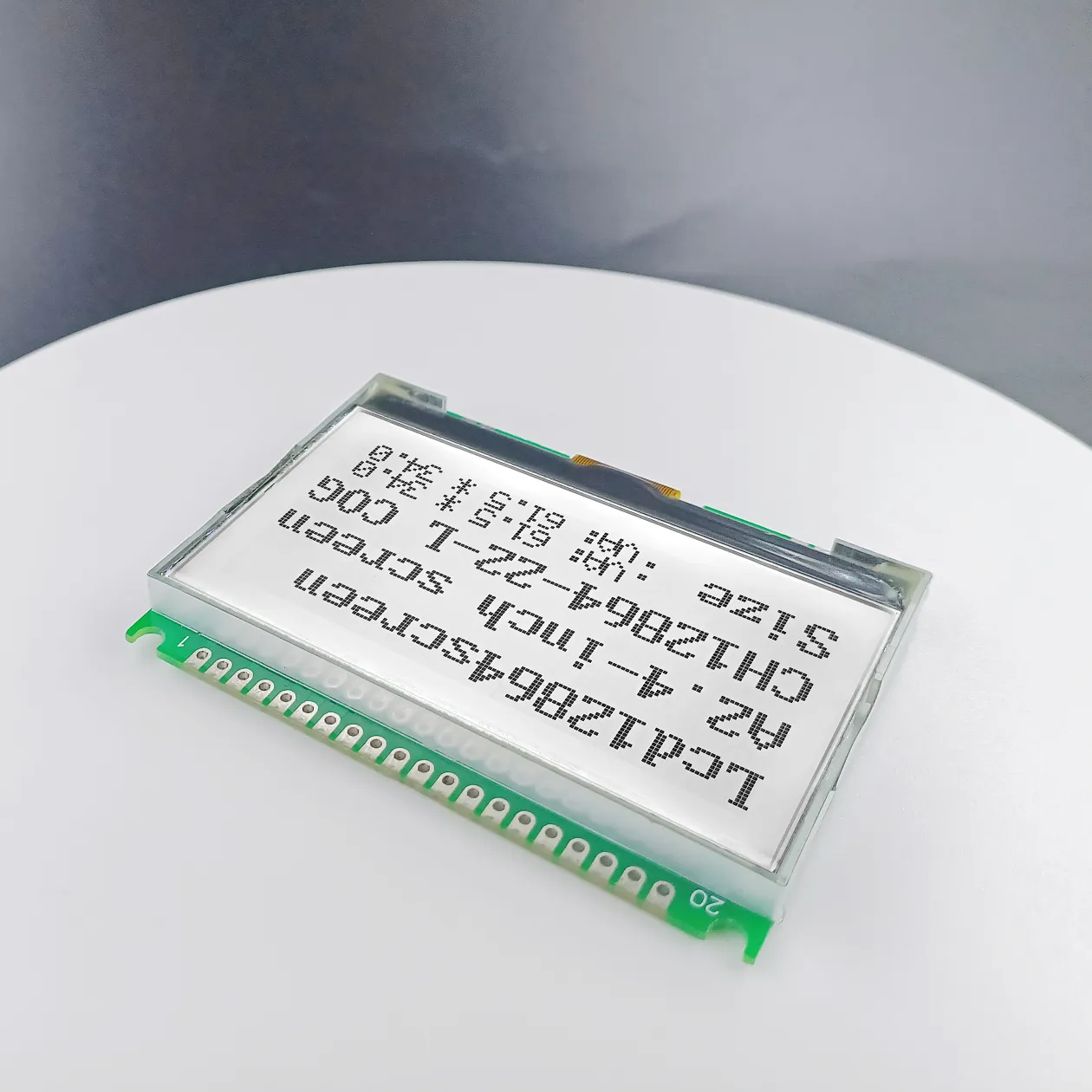

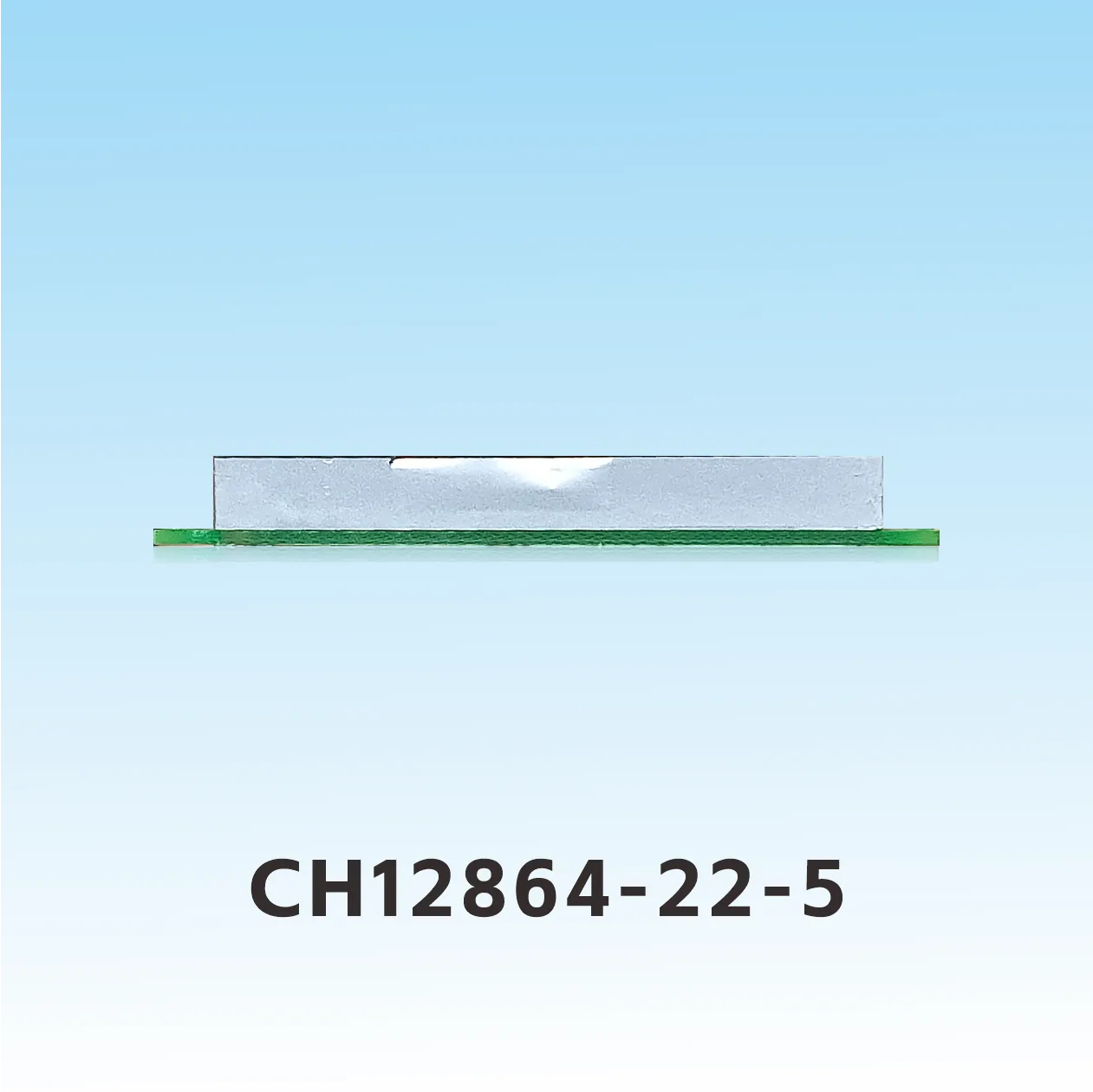

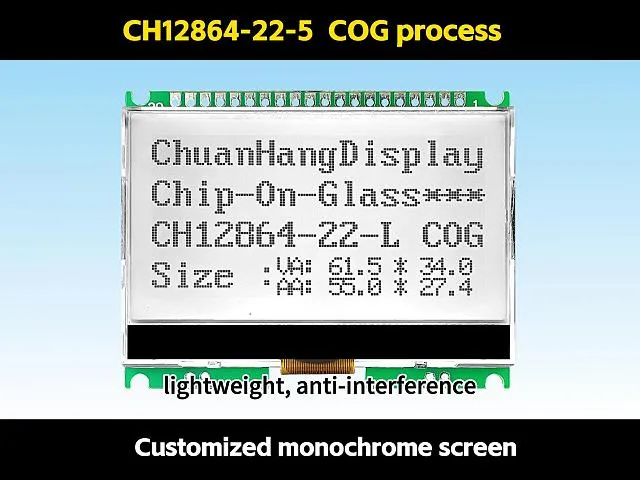

CH1286-22-5 12864 lcd

Descripción del Producto

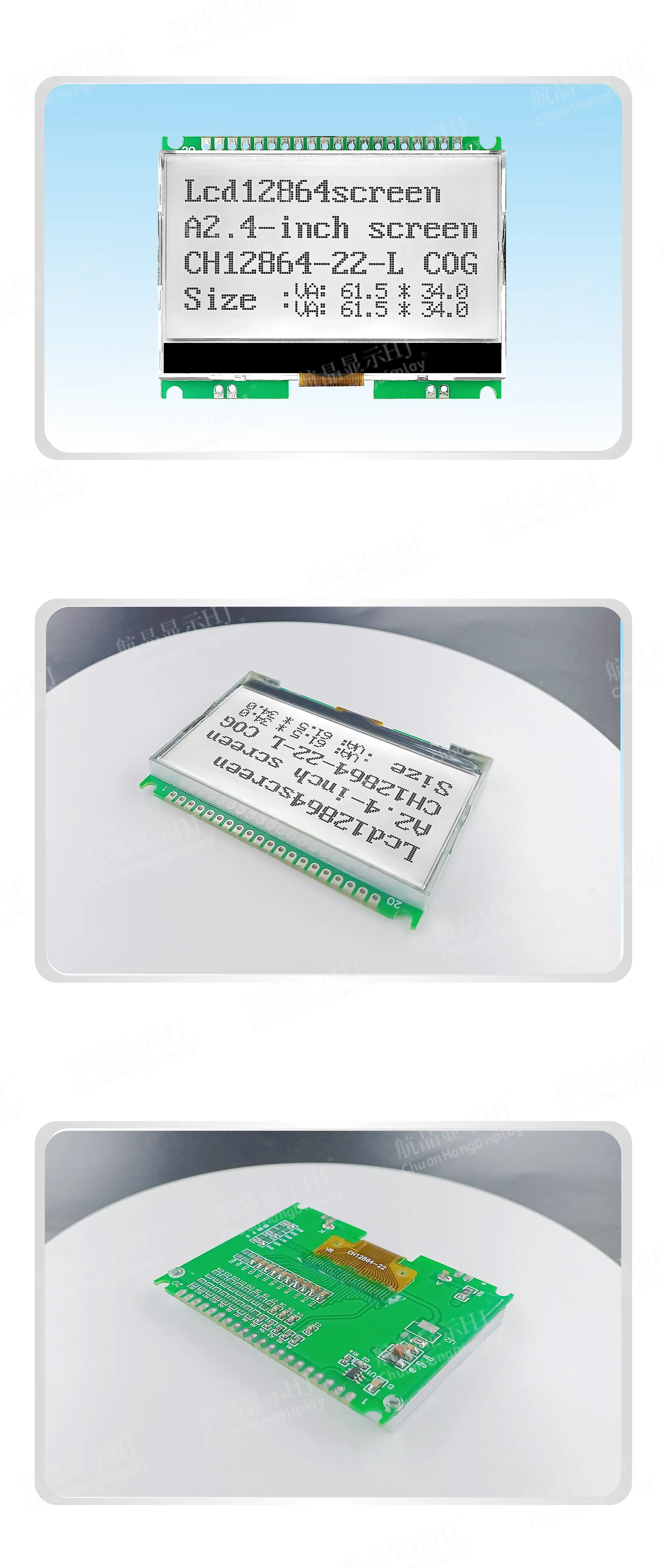

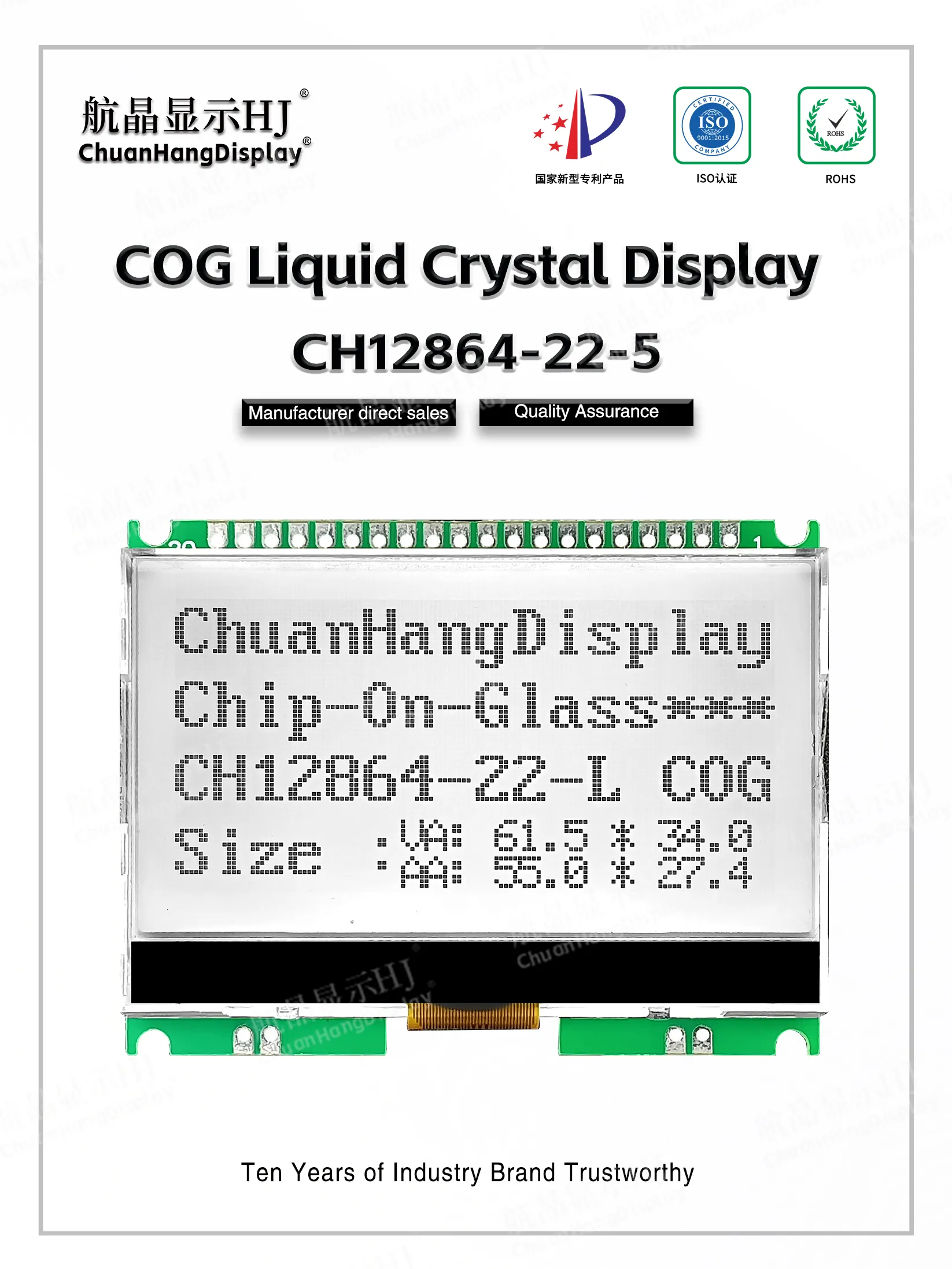

1.1 Proceso COG, el cable flexible FPC está soldado en el puerto, el producto tiene retroiluminación, ha sido ensamblado, grosor delgado, estructura estable.

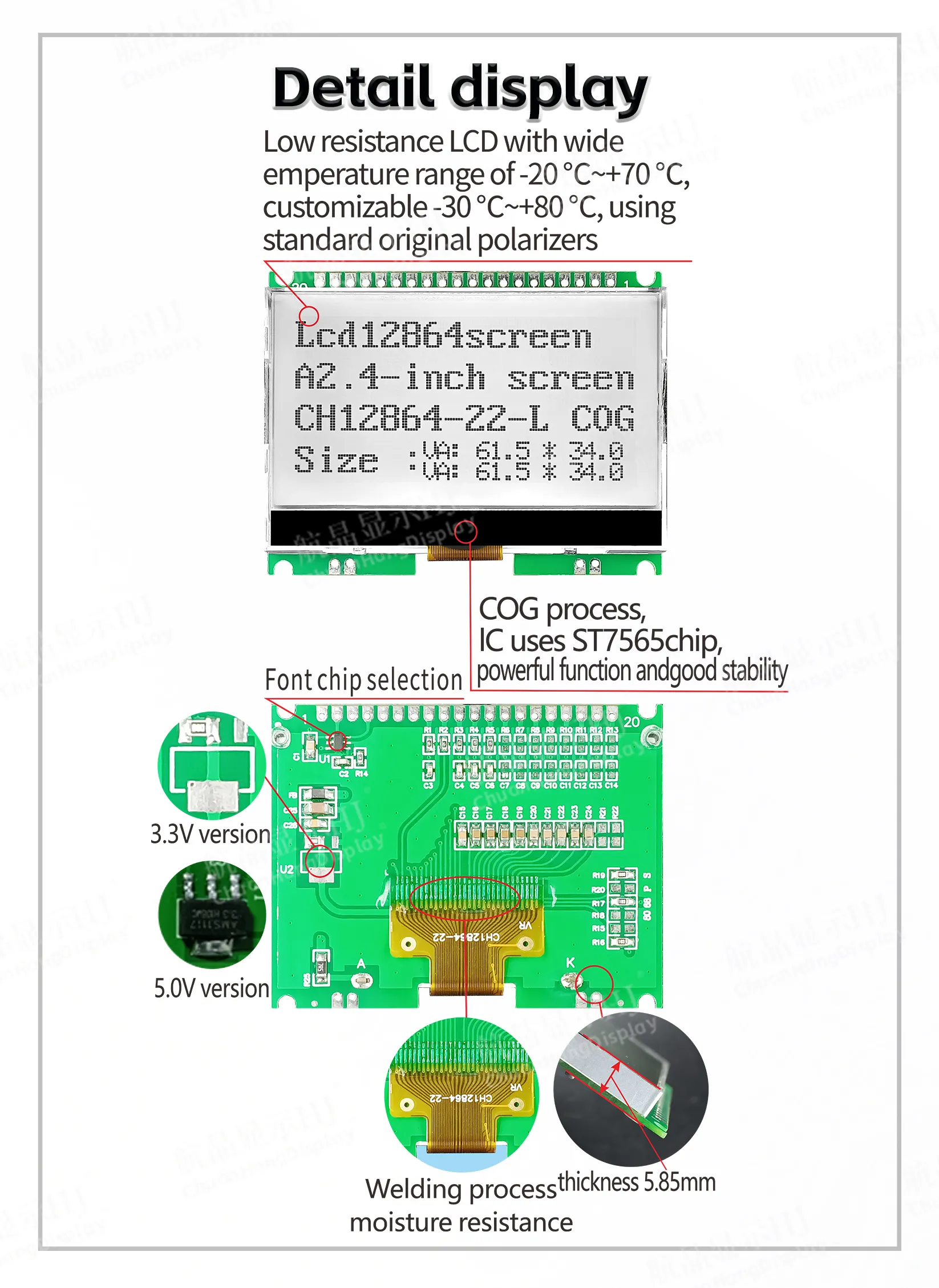

1.2 El IC utiliza ST7565R, no hay biblioteca de fuentes en el chip, y el programador compila la biblioteca de fuentes por sí mismo.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, con corriente de retroiluminación dentro de 60mA.
1.4 Las retroiluminaciones LED A y K son cables rojo y blanco, y A y K necesitan ser alimentados por separado con 2.9V ~3.0V.
1.5 Características del producto:
• La RAM de datos de pantalla incorporada es de 64x128 bits.
• Un condensador externo genera un impulso.
• El contraste se ajusta más oscuro o más claro mediante software.
• Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
• Imagen única ≤128x64 matriz de puntos.
• Comunicación de interfaz paralela de 8 bits o SPI de 4 cables.
• Características ricas: La interfaz muestra encendido/apagado, pantalla positiva/pantalla inversa.

Presentación en Video

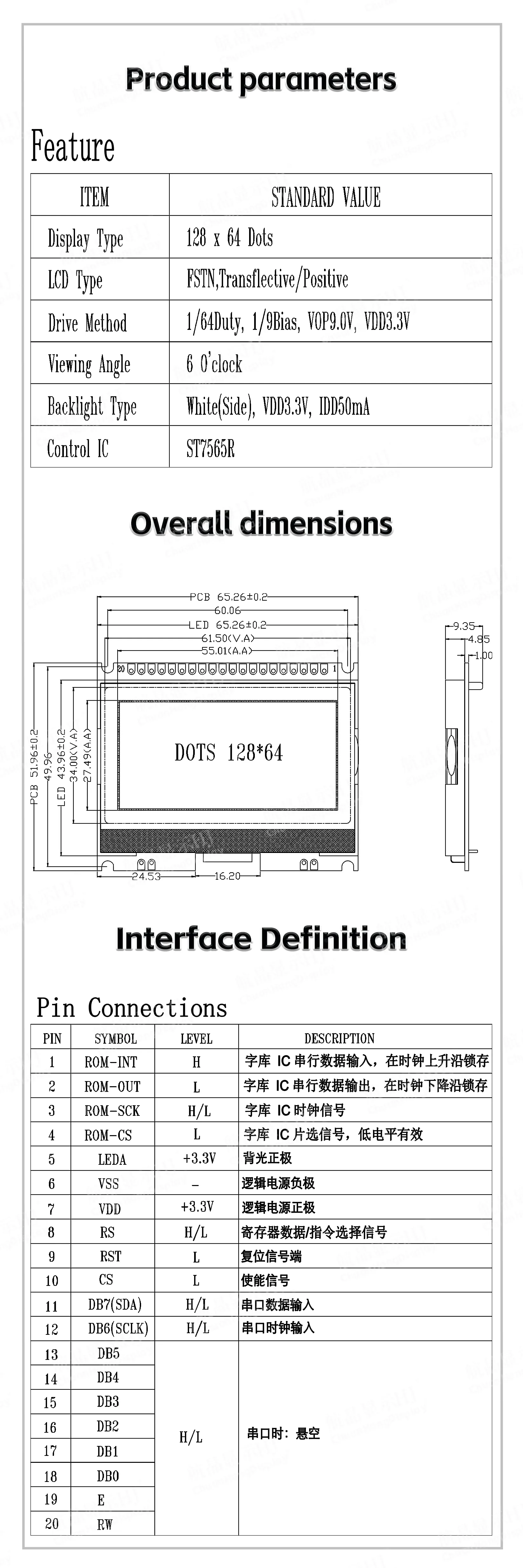

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH1286-22-5
Resolución	128x64	tamaño de pantalla
Dimensión externa(LWH)	65.26x51.96x9.35mm	Área visible(L*W)	61.5x34.0mm
Área activa(L*W)	55.01x27.49mm	Tamaño del punto (mm)	0.40(L)x0.40(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla		IC controlador	ST7565
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
