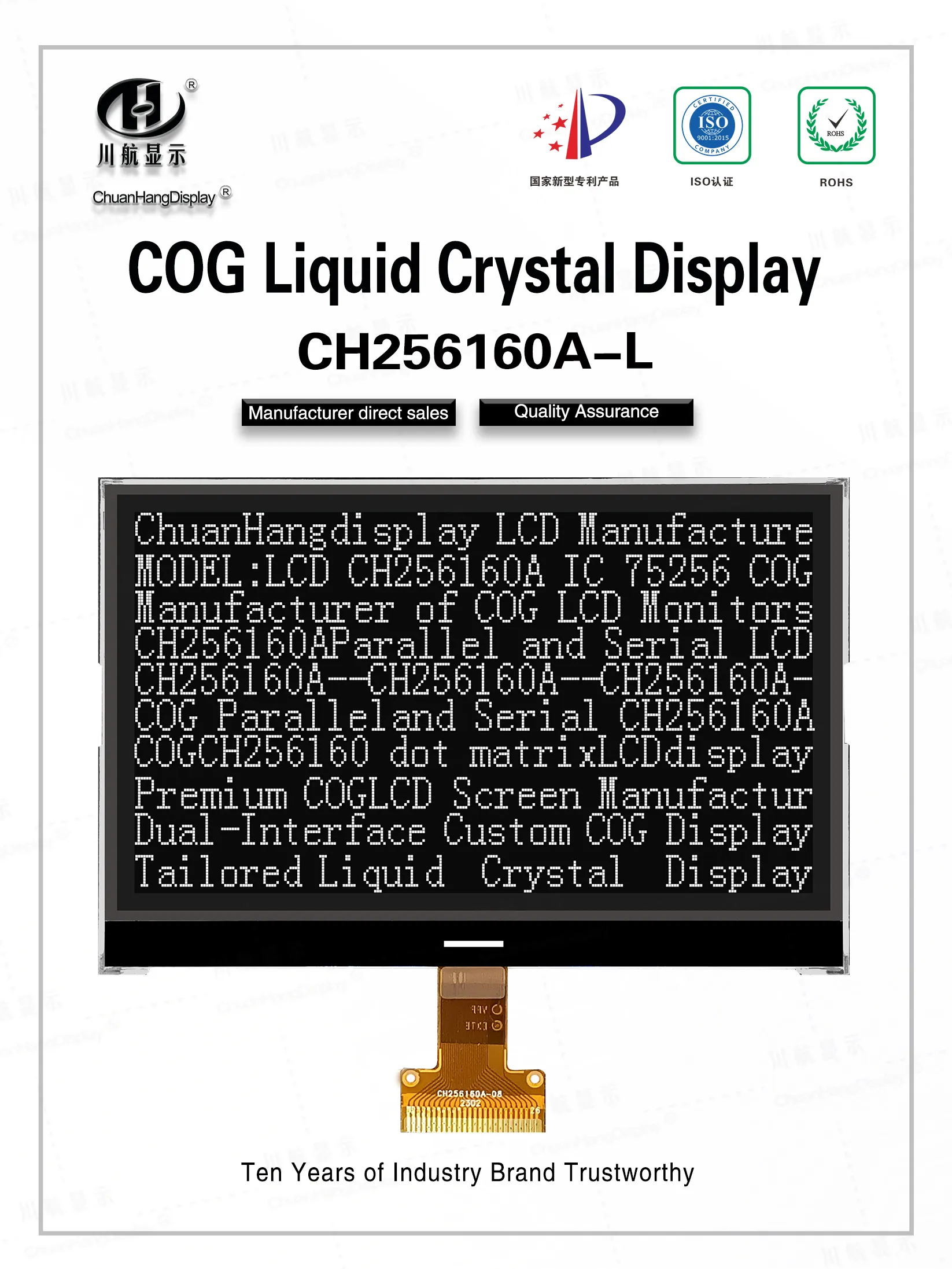

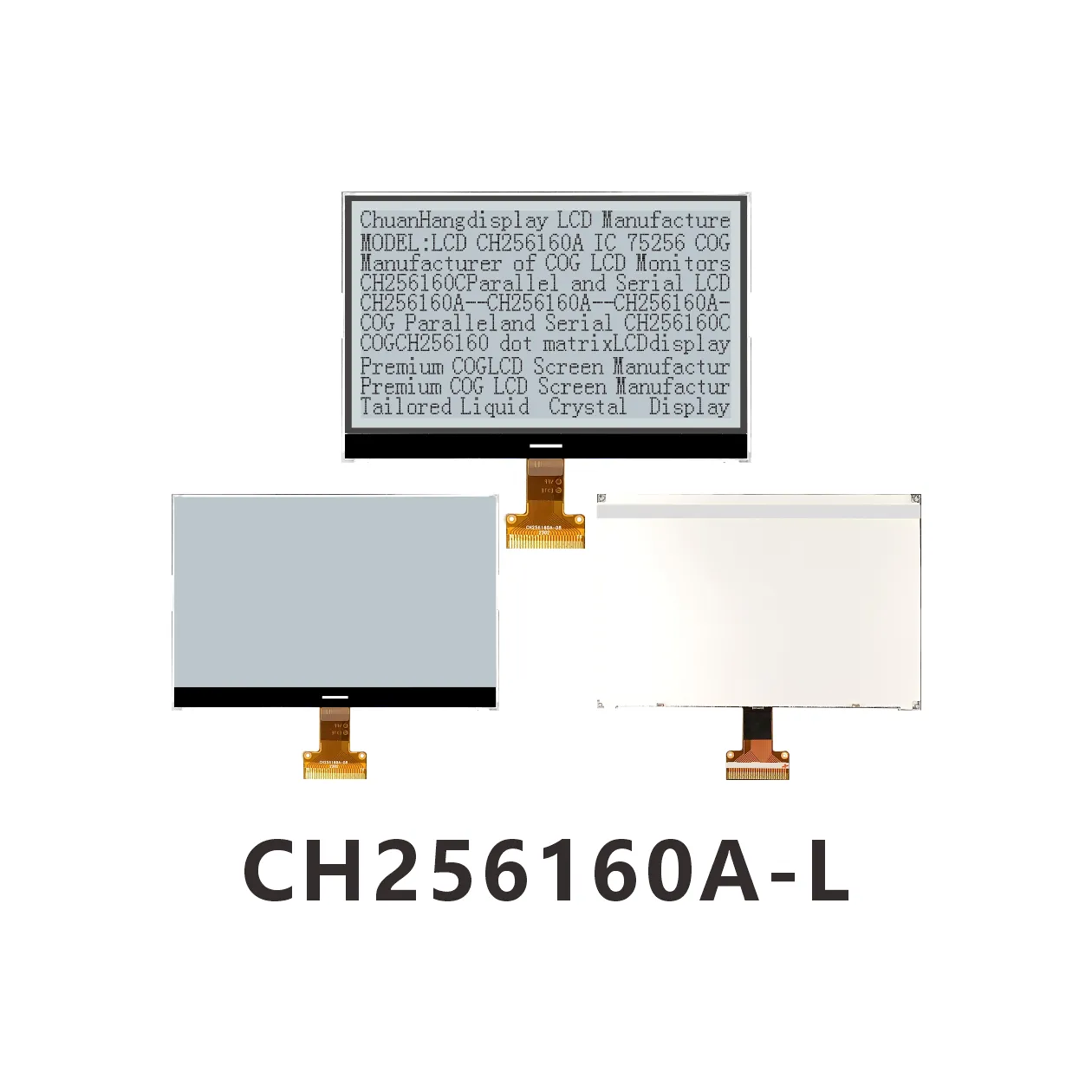

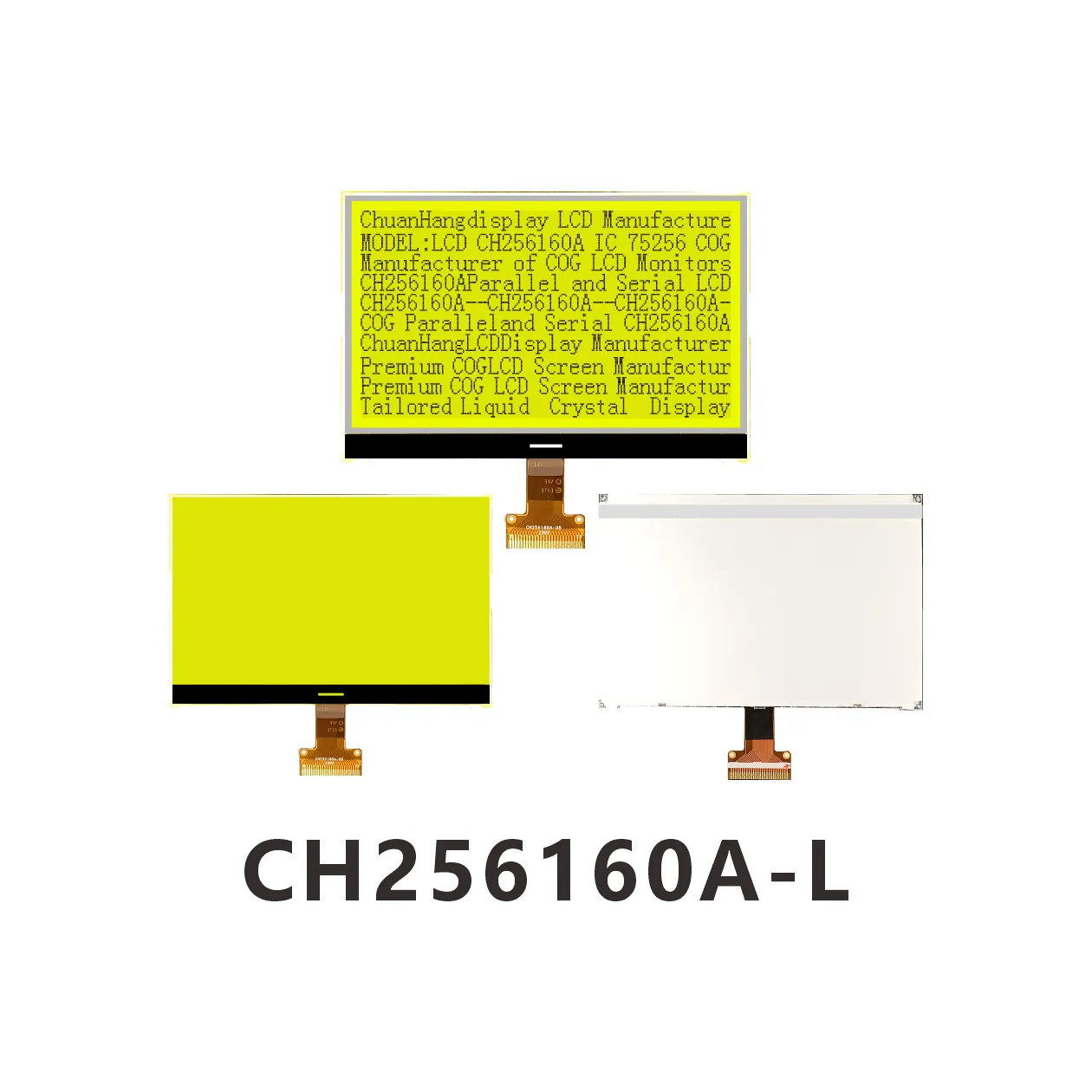

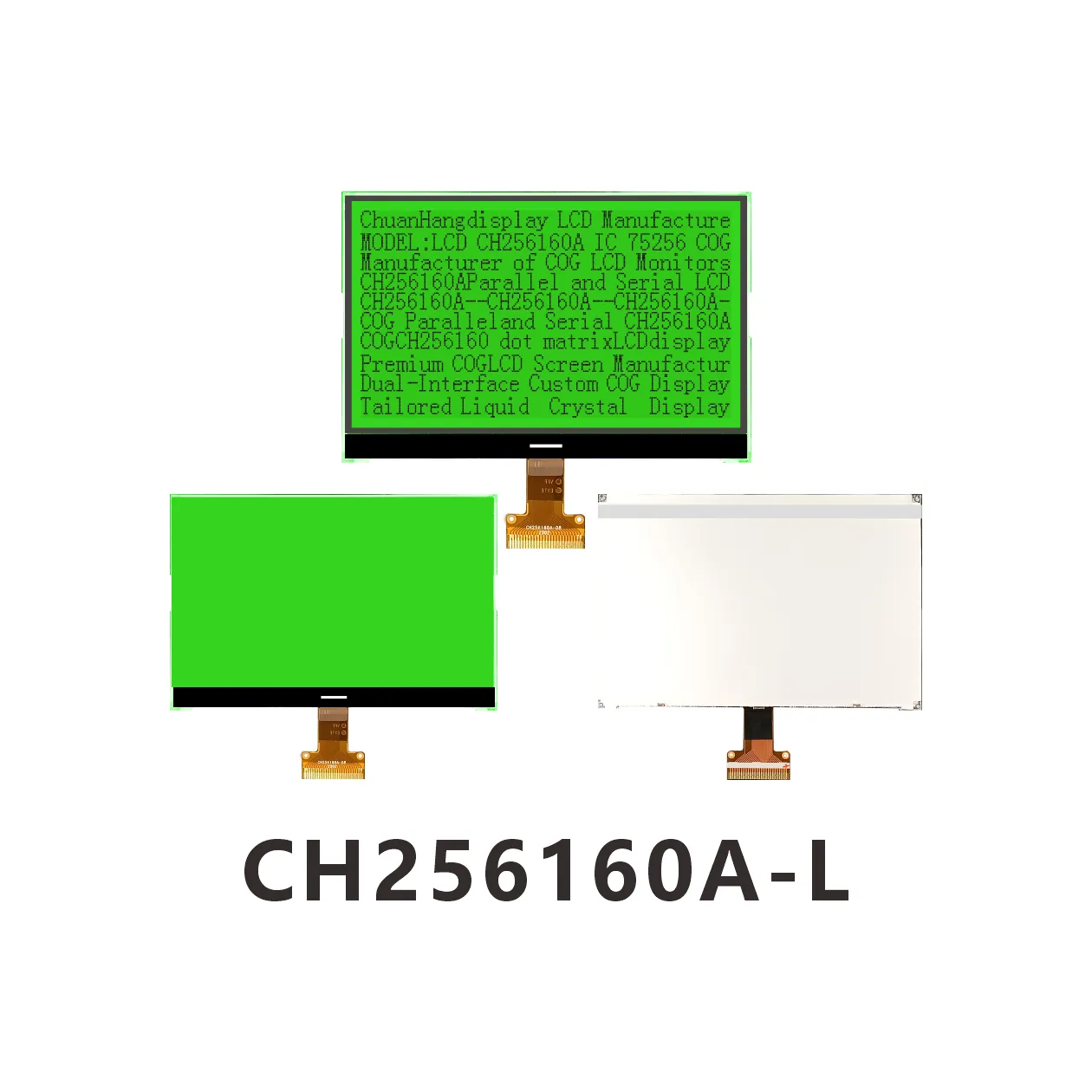

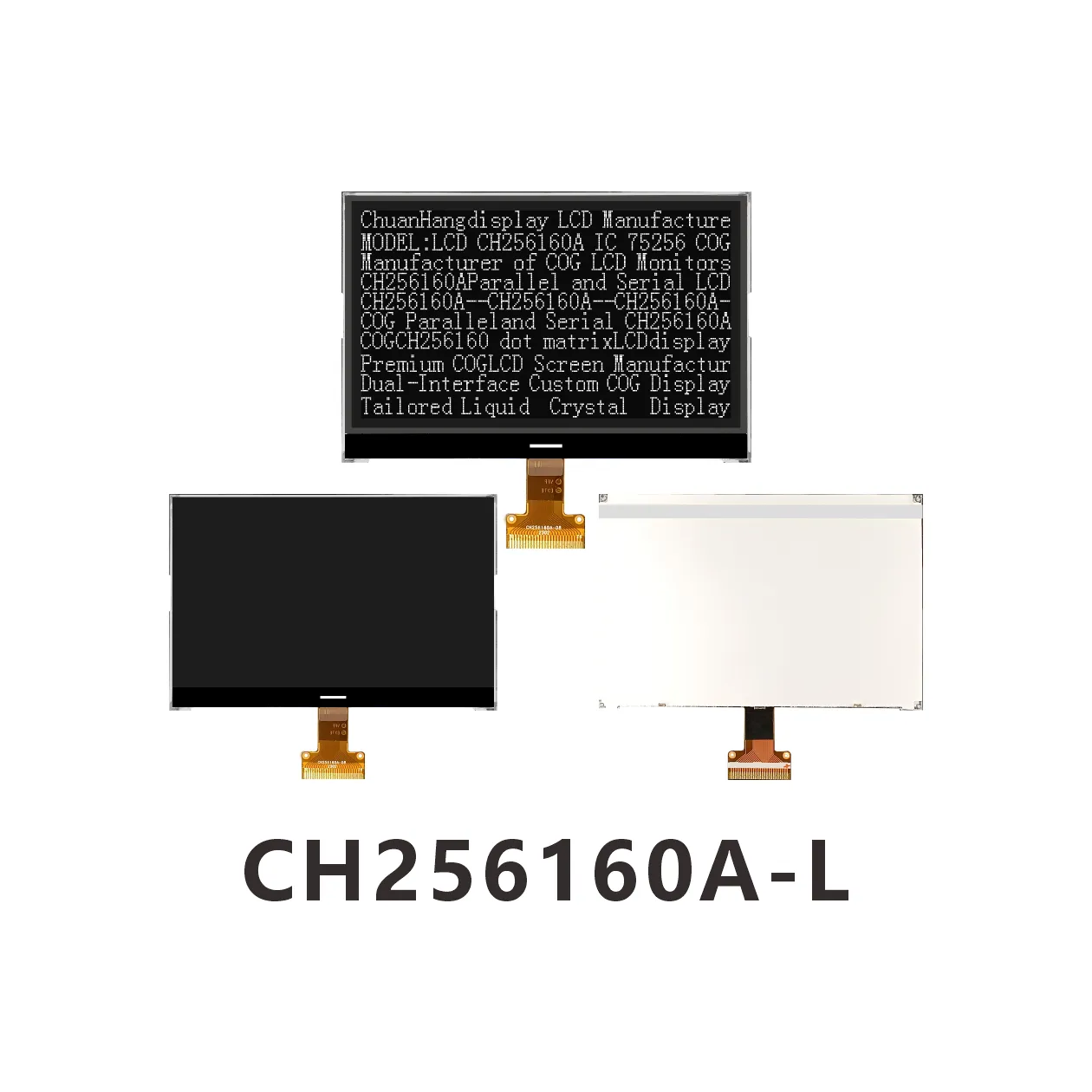

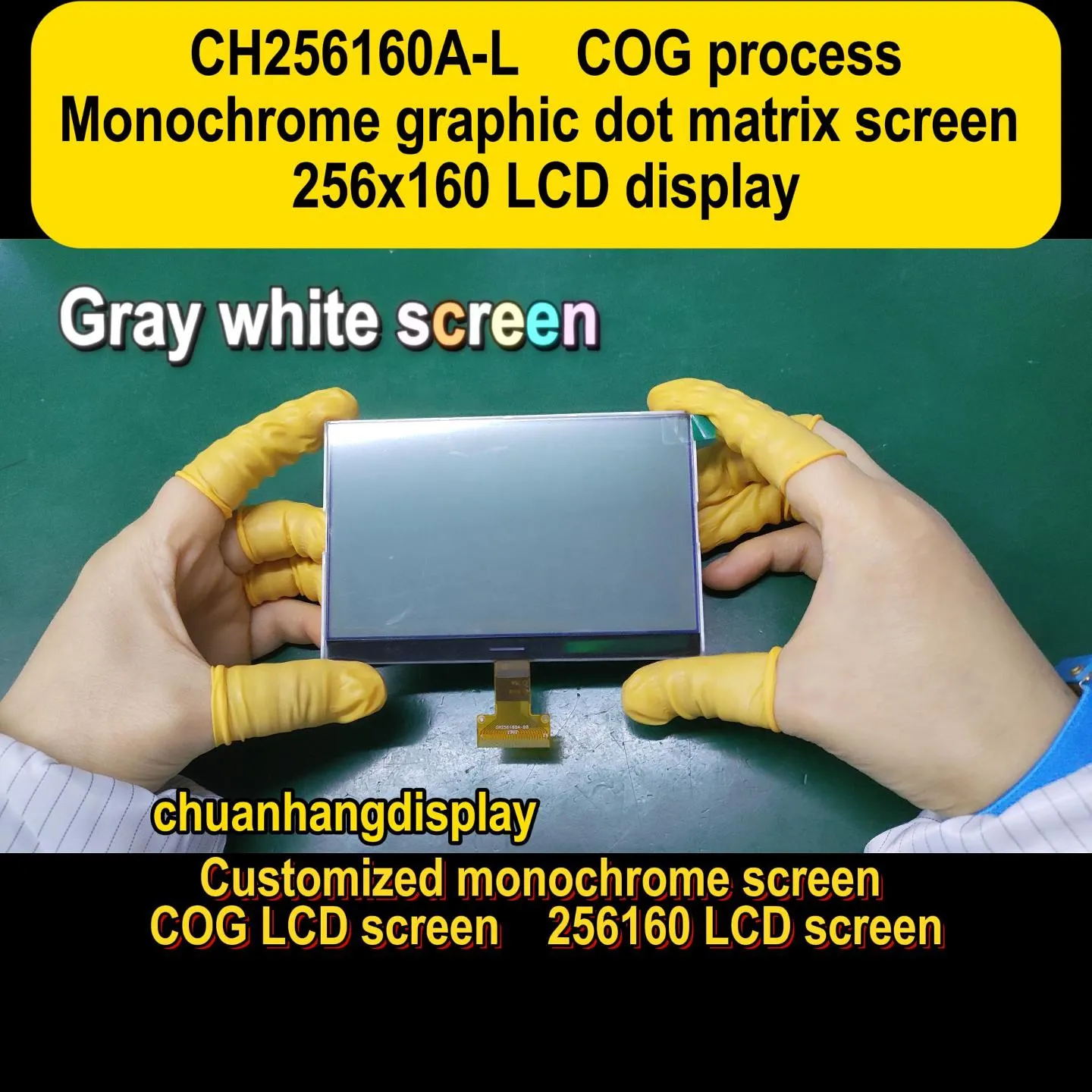

CH256160A-L

Descripción del Producto

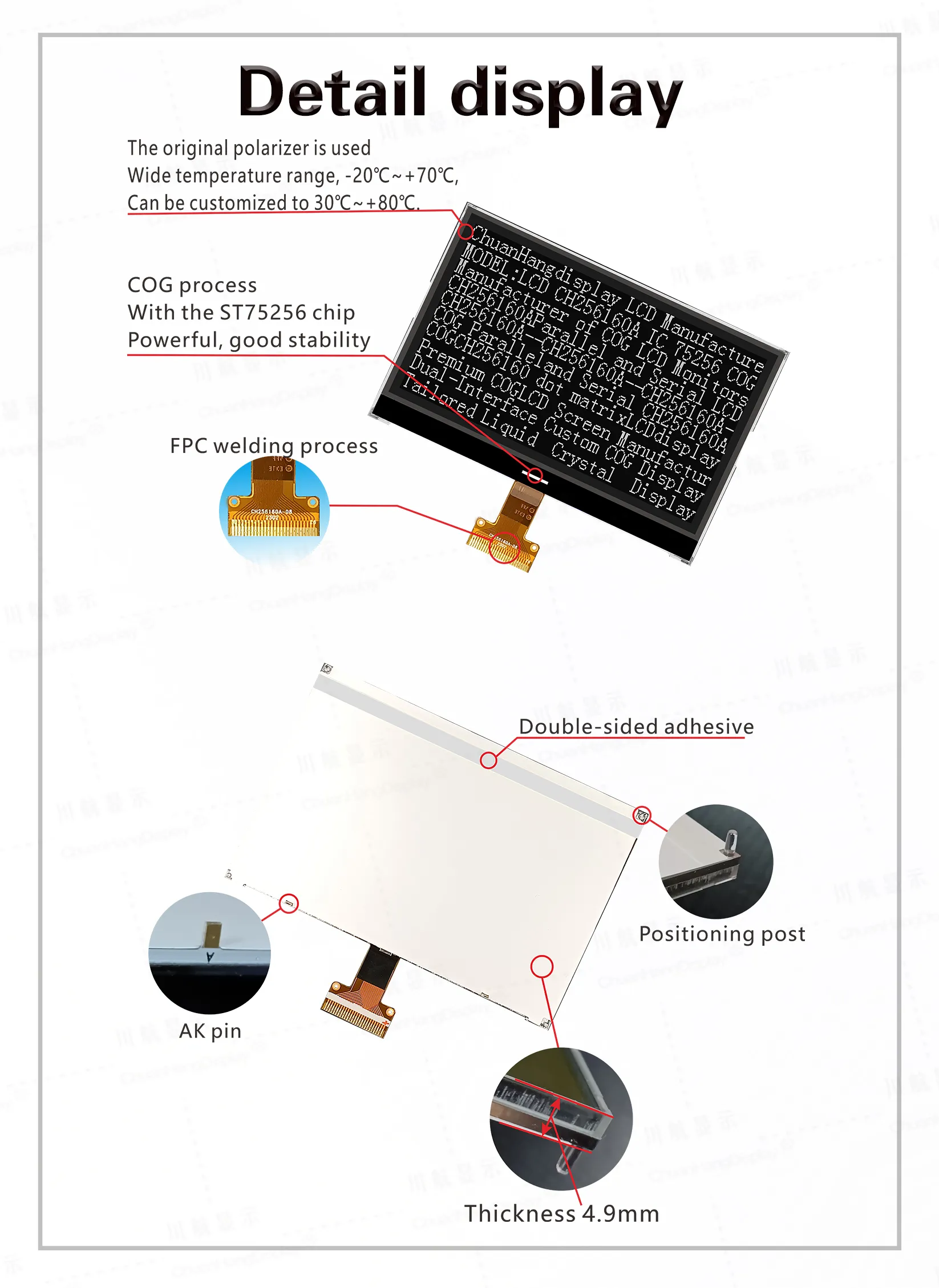

1.1 La tecnología COG, la línea suave FPC está soldada, el producto tiene retroiluminación, ha sido ensamblado, grosor delgado, estructura estable.
1.2 El IC utiliza st75256, no hay biblioteca de palabras en el chip, y el programador compila su propia biblioteca de palabras.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 3mA, corriente de retroiluminación dentro de 120mA.

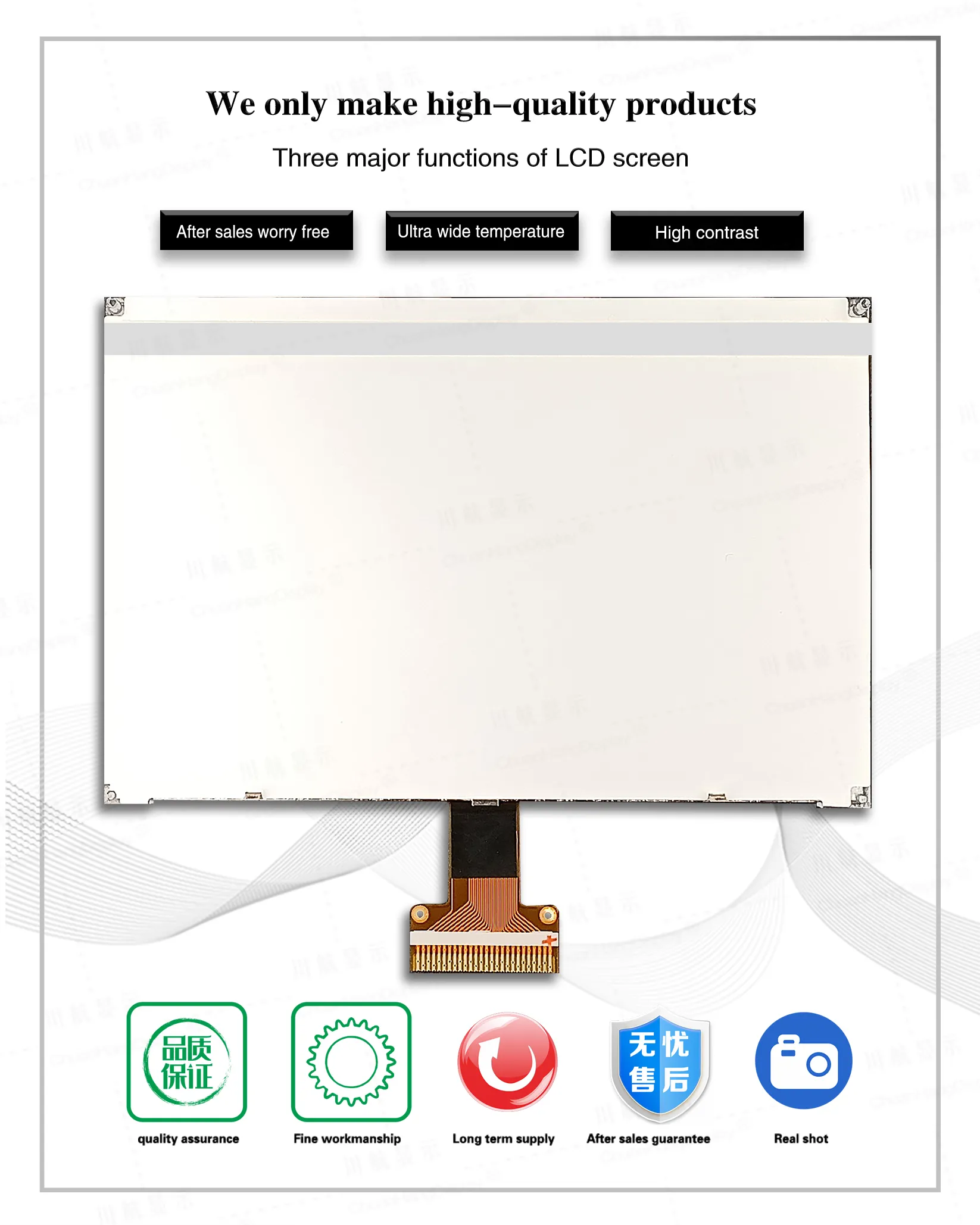

1.4 La retroiluminación LED A y K son placas PCB, y A y K necesitan ser alimentadas por 3.0V por separado.
1.5 Características del producto:
●La RAM de datos de pantalla incorporada es de 160x256 bits. Circuito de impulso incorporado.
●El contraste se ajusta mediante el software.
●Una pantalla muestra 16 caracteres x 10 líneas (matriz de puntos 16x16).
●Una sola imagen ≤256x160 matriz de puntos.
●Interfaz SPI de 4 hilos opcional o puerto paralelo de 8 bits con temporización 6800 o temporización 8080, y el circuito se puede configurar.
●Funciones ricas: interfaz de visualización encendido/apagado, visualización positiva/visualización inversa, leer/modificar/escribir.

Presentación en Video

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH256160A-L
Resolución	256x160	tamaño de pantalla	4.56"

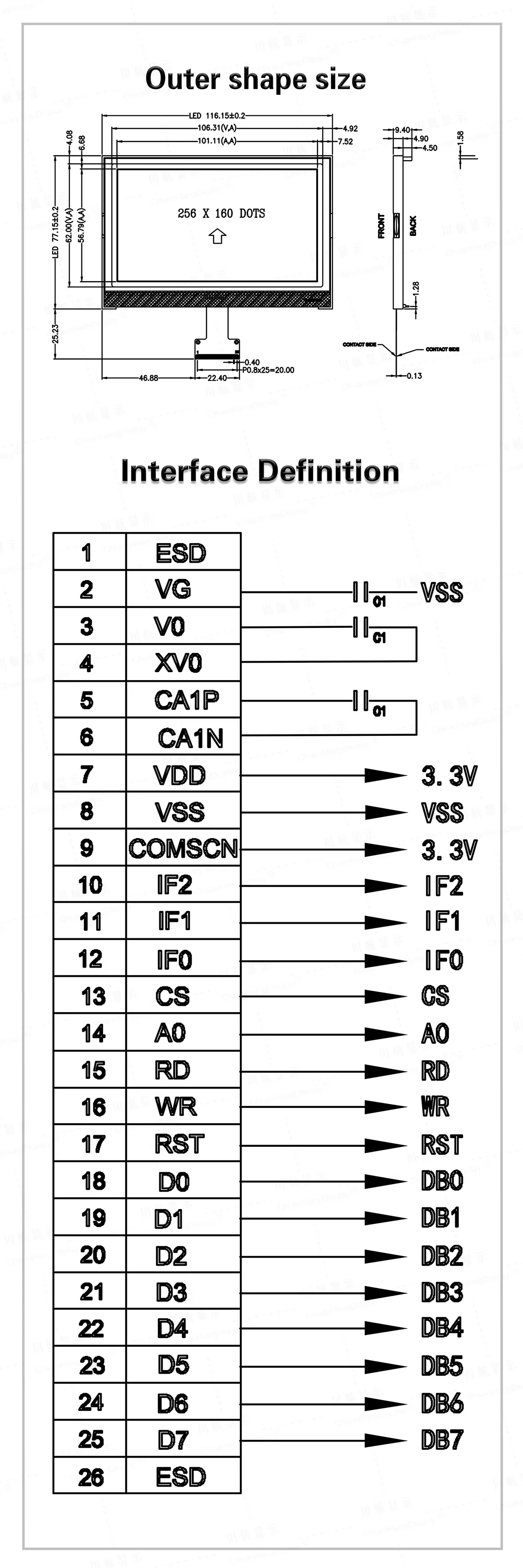

Dimensión externa(LWH)	116.15x77.15x9.40mm	Área visible(L*W)	106.31x62.00mm
Área activa(L*W)	101.11x56.79mm	Tamaño del punto (mm)	0.38(L)x0.34(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/128Duty.1./10Bias
Tipo de pantalla	STN	Driver IC	ST75256
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		Si trae PCB	NO
