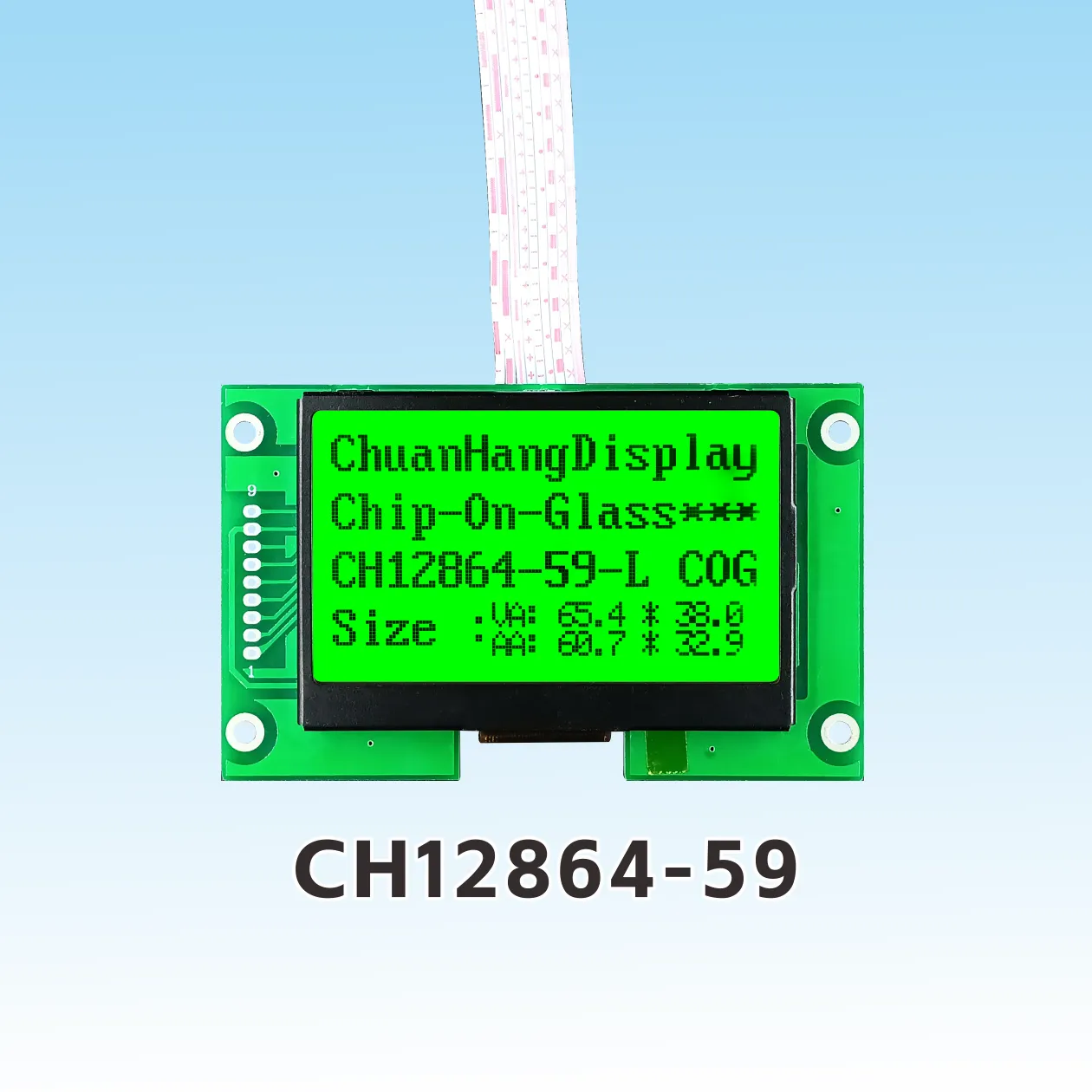

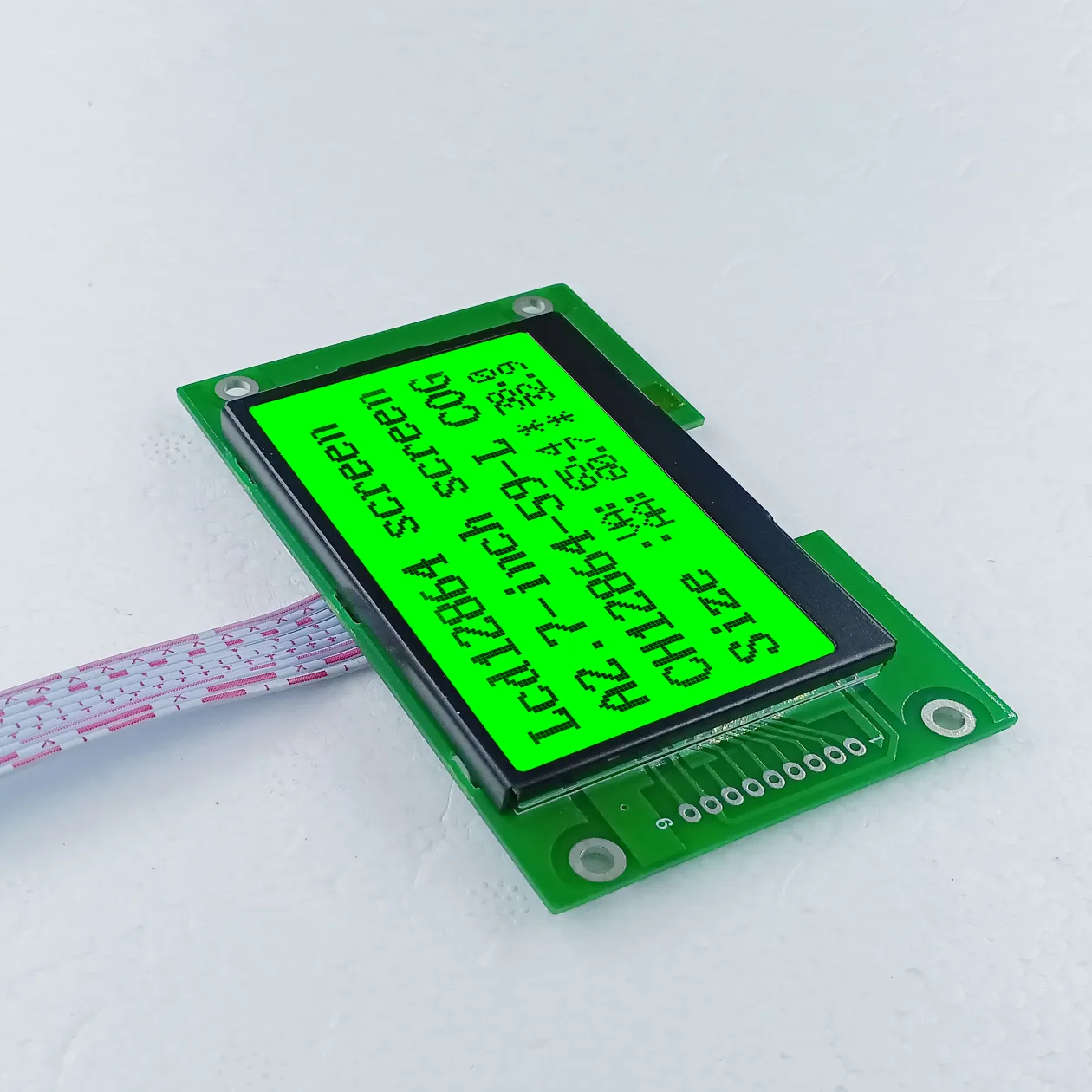

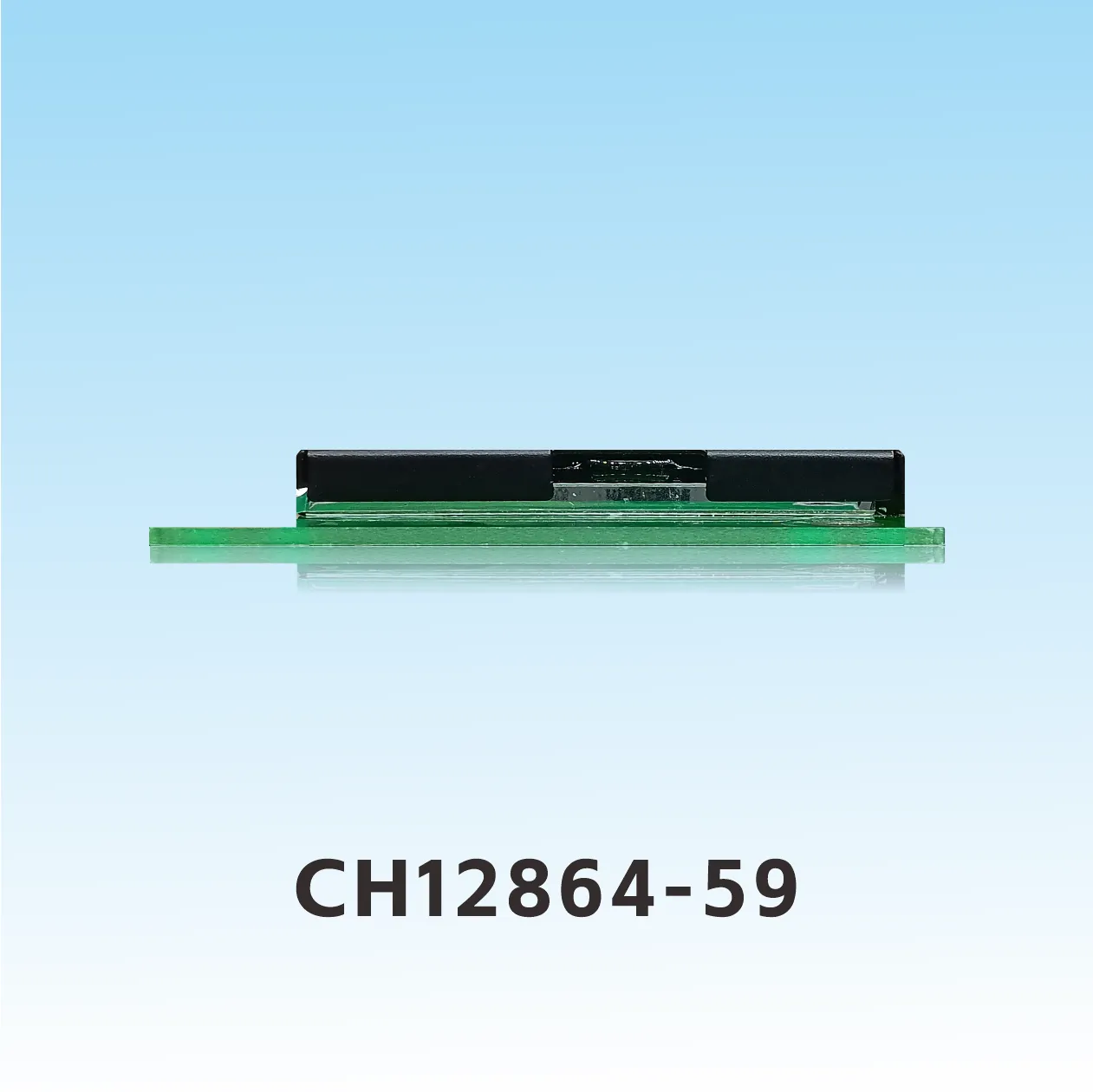

CH12864-59 12864b i2c

Descripción del Producto

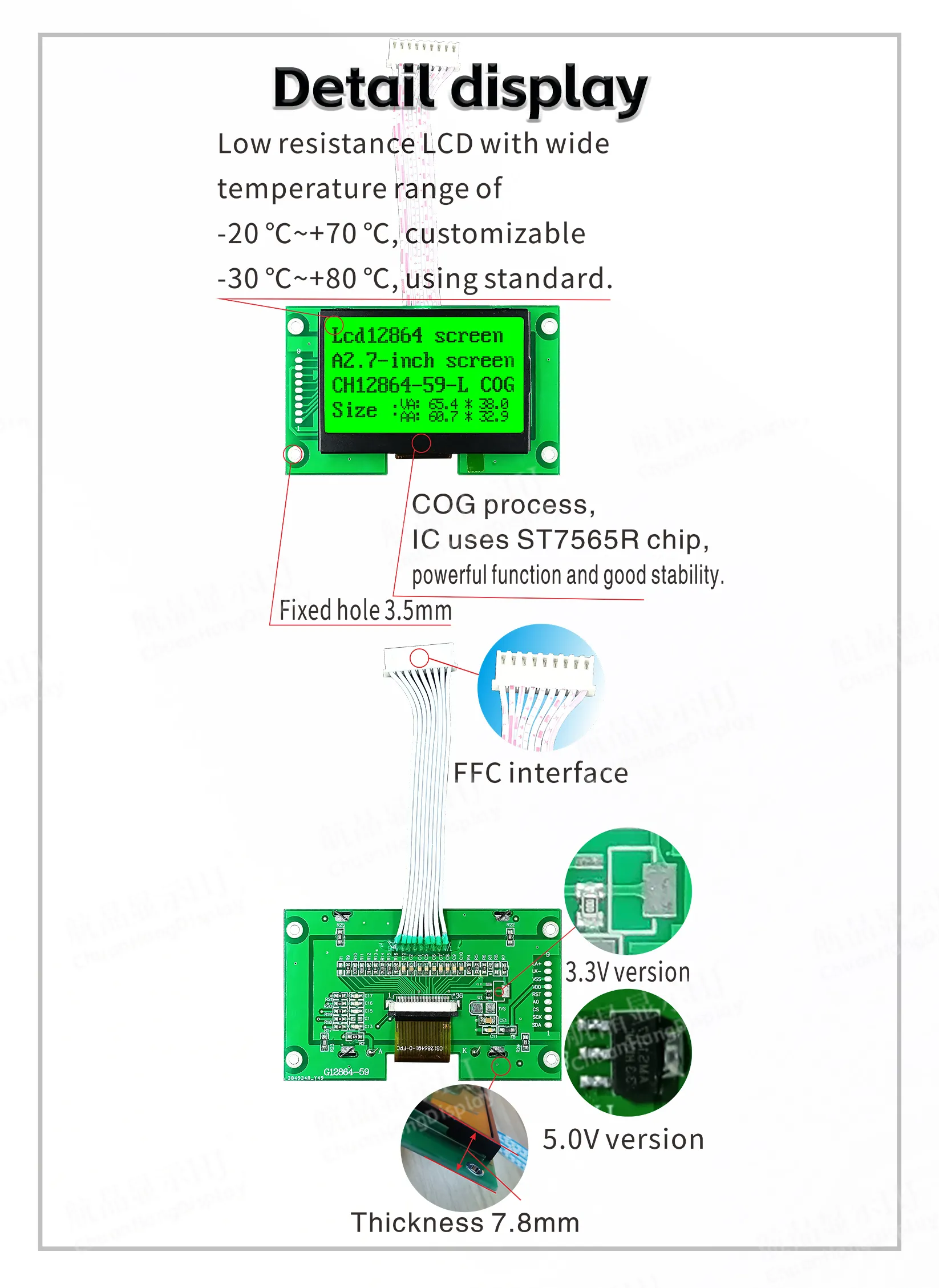

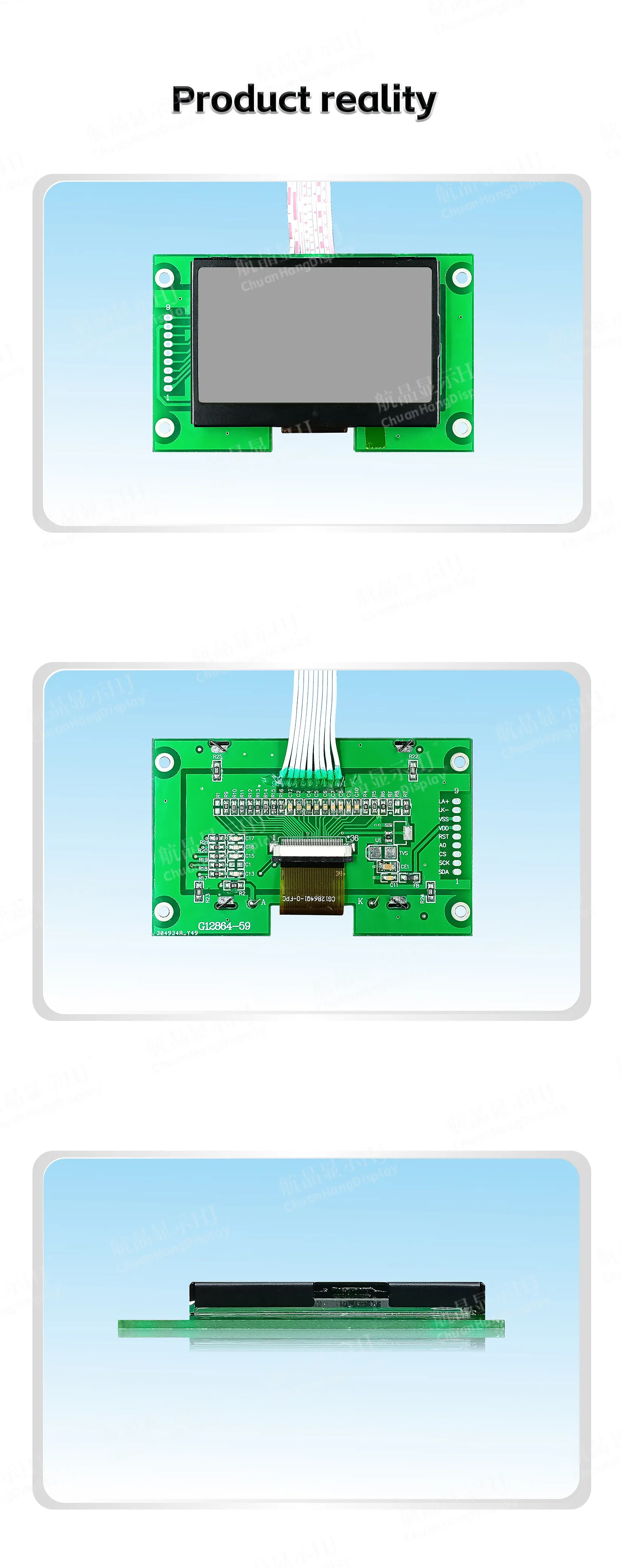

1.1 Proceso COG, cableado flexible FPC es una interfaz enchufable, el producto tiene retroiluminación, marco de hierro, cableado FFC, ha sido ensamblado, el grosor es delgado y la estructura es estable.
1.2 El IC utiliza ST7565R, no hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 30mA.

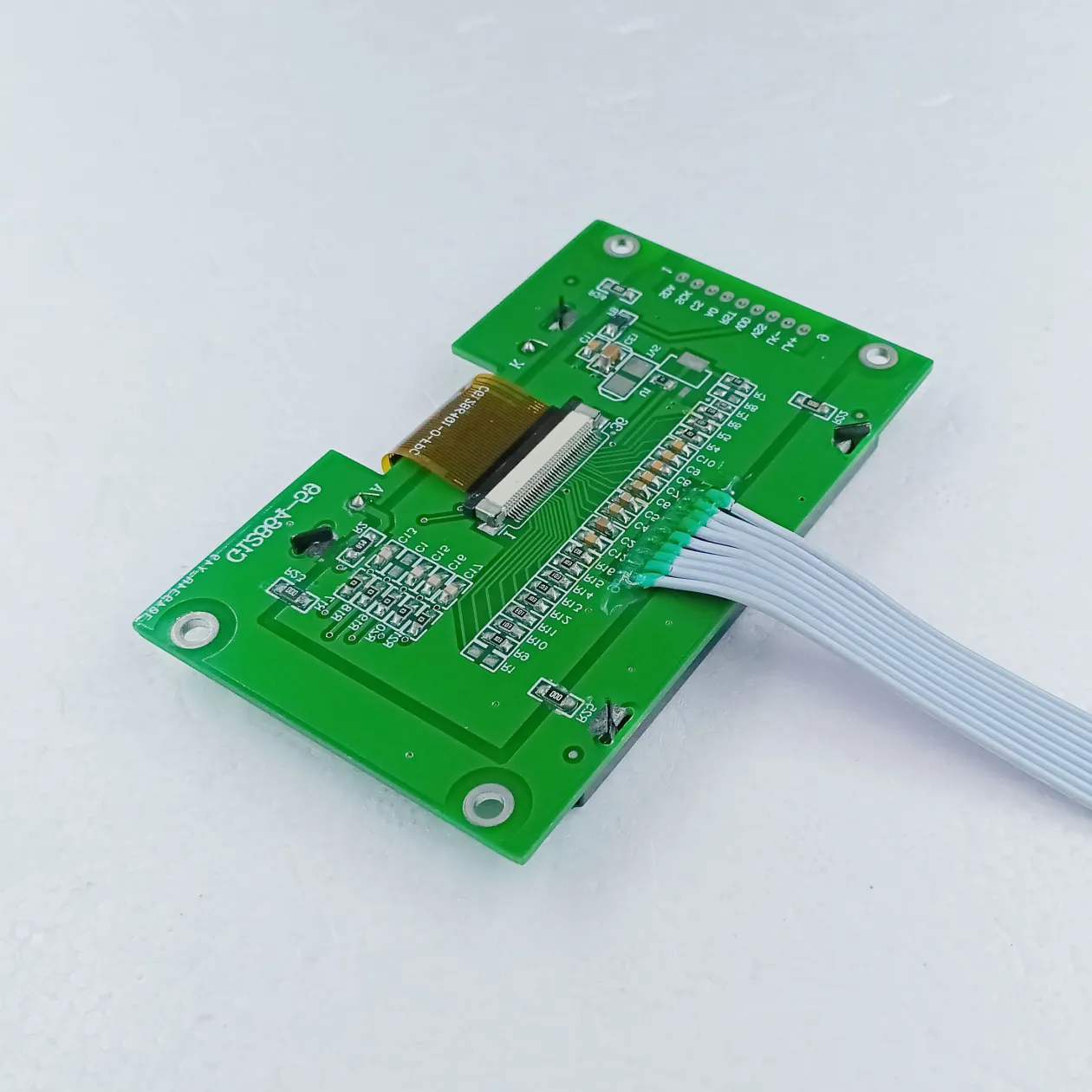

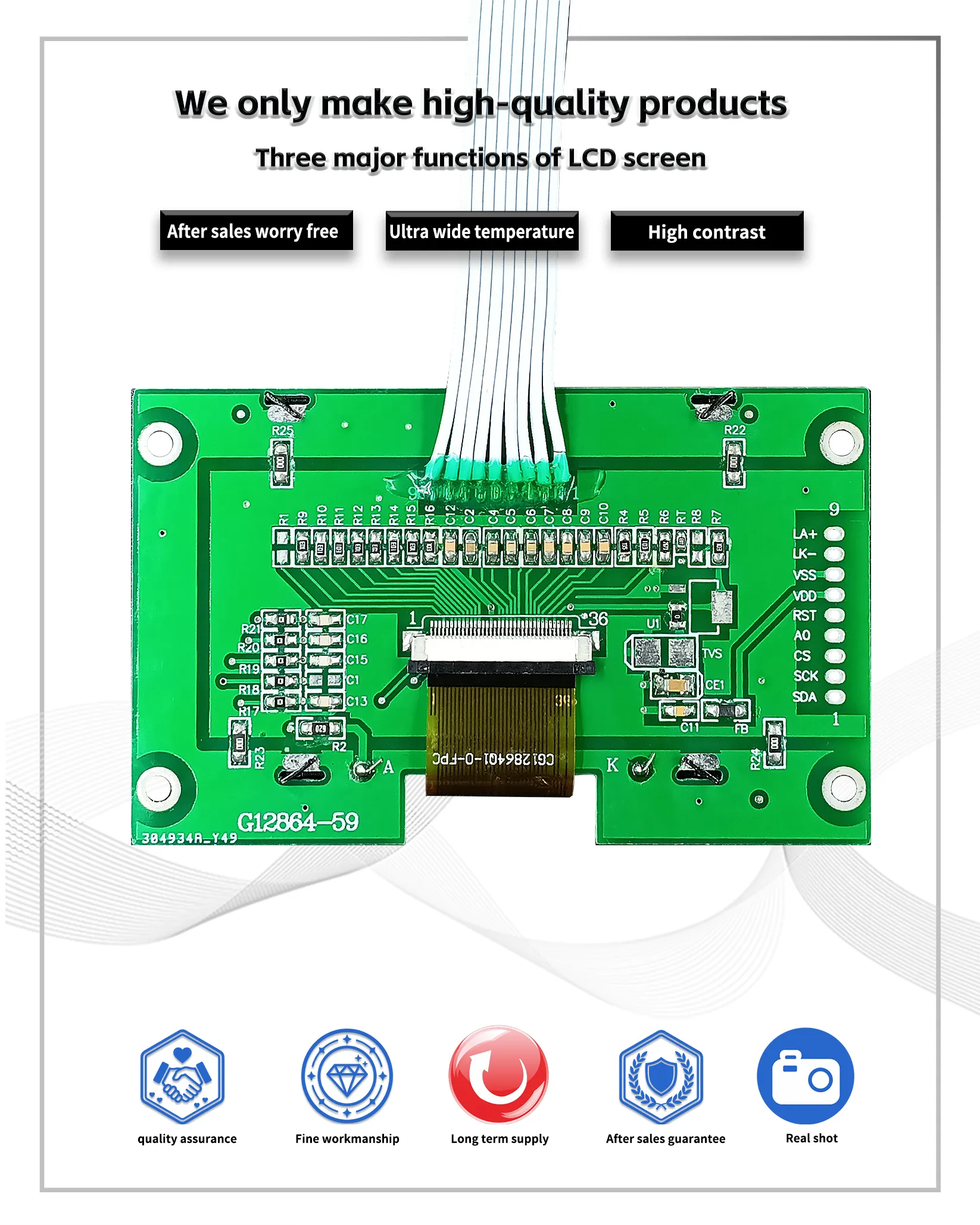

1.4 La retroiluminación LED A y K se han fijado en la placa PCB, y A y K necesitan ser alimentados por 3.3V por separado.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x128 bits.
●El condensador externo genera un aumento de voltaje.
●La relación de contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
●Imagen única ≦128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
●Funciones ricas: encendido/apagado de la pantalla de la interfaz, visualización positiva/inversa.

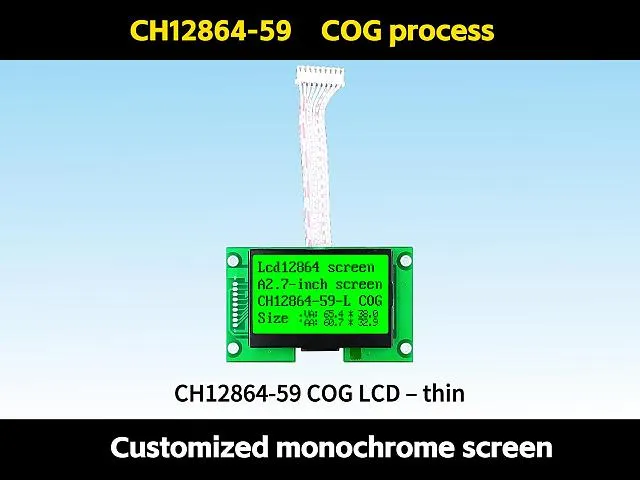

Presentación en Video

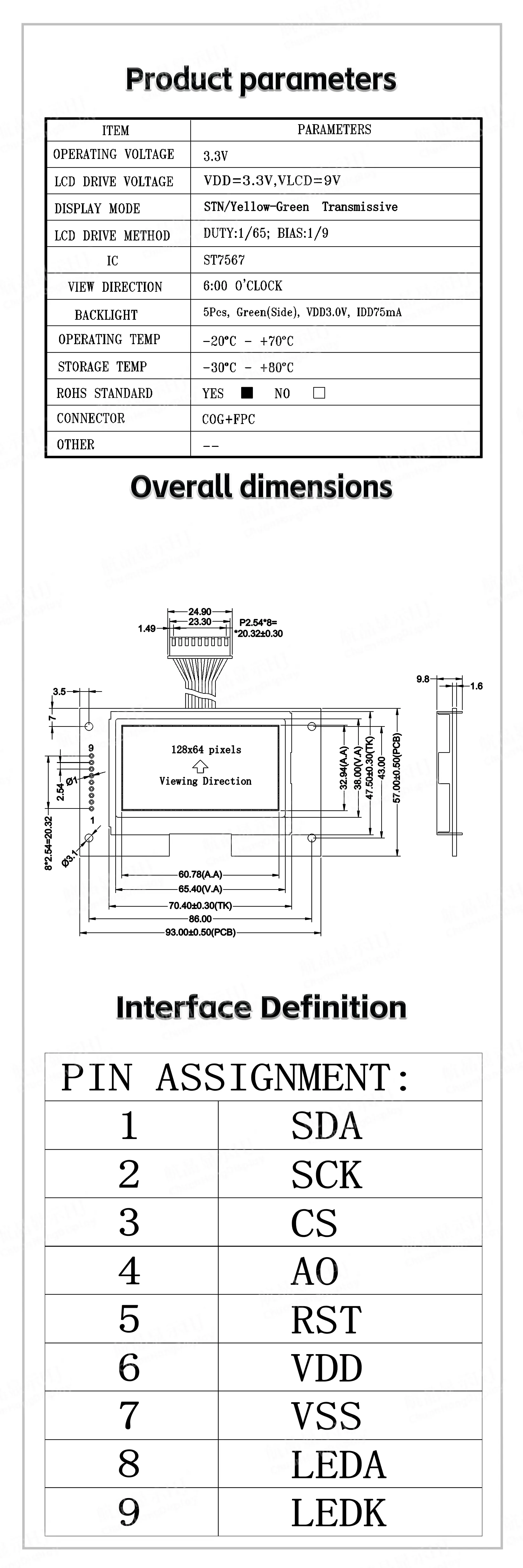

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-59
Resolución	128x64	tamaño de pantalla	2.7"
Dimensión externa(LWH)	93.00x57.00x9.80mm	Área visible(L*W)	65.40x38.00mm
Área activa(L*W)	60.78x32.94mm	Tamaño del punto (mm)	0.45(L)x0.49(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/16Duty,1/5Bias
Tipo de pantalla	STN	IC controlador
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	SÍ
