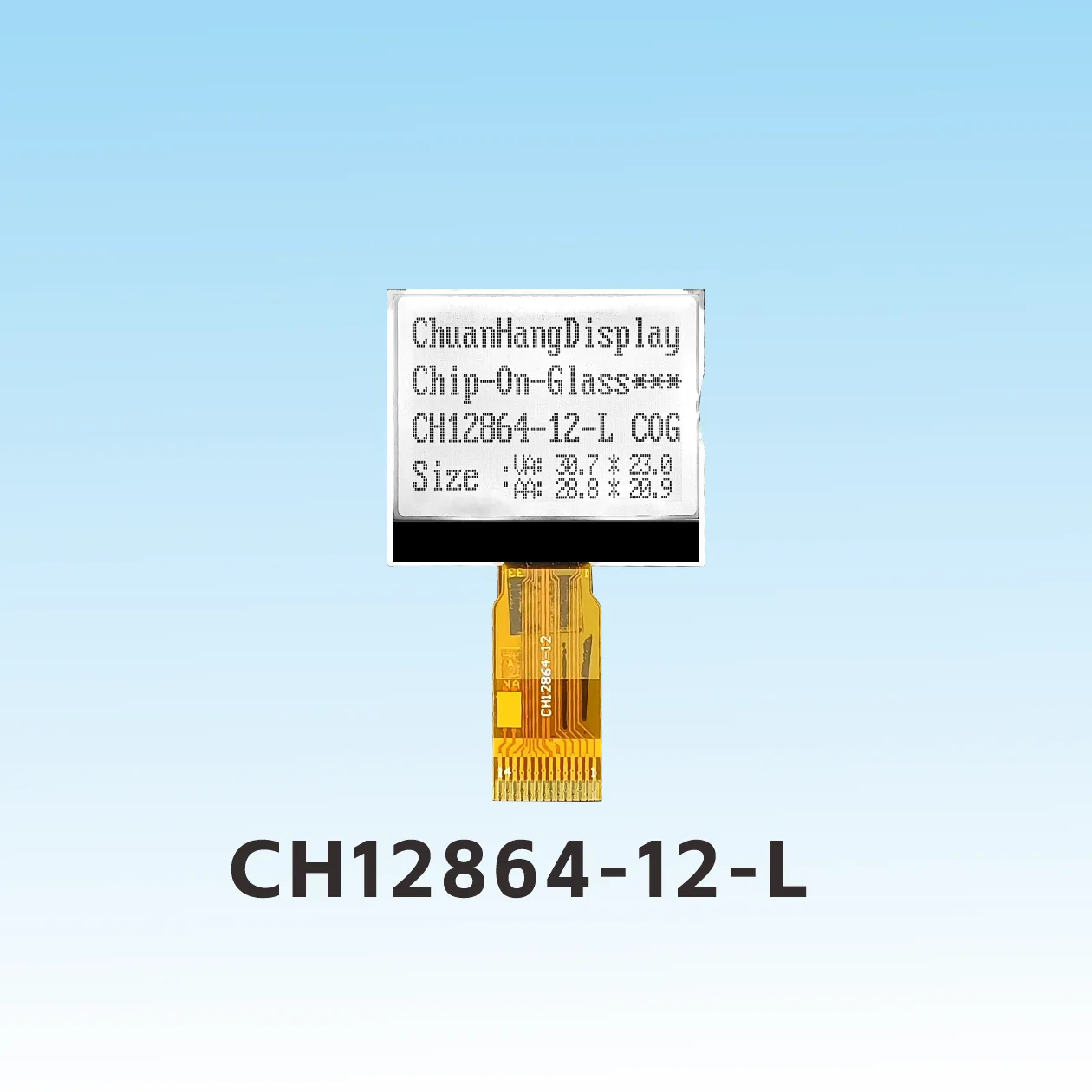

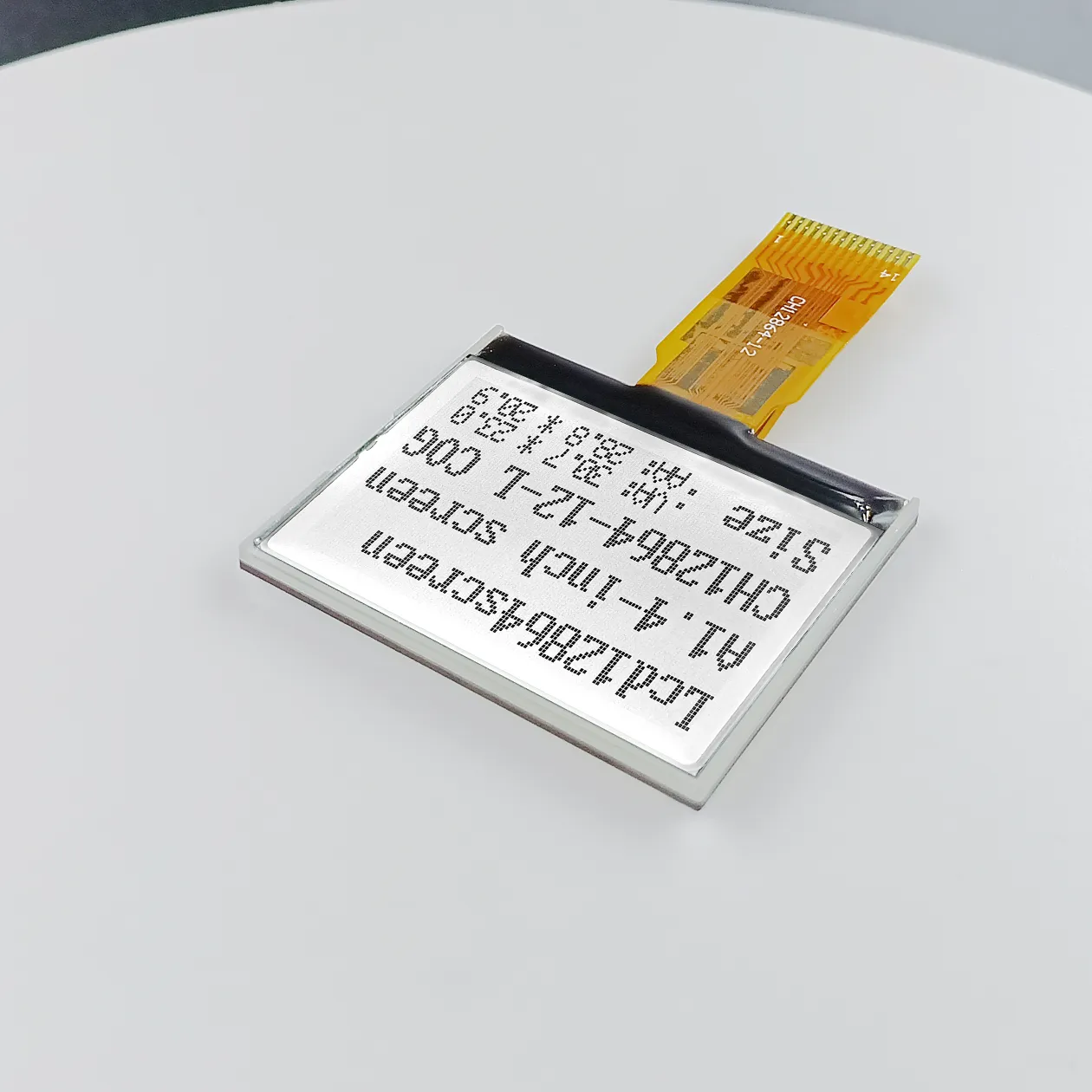

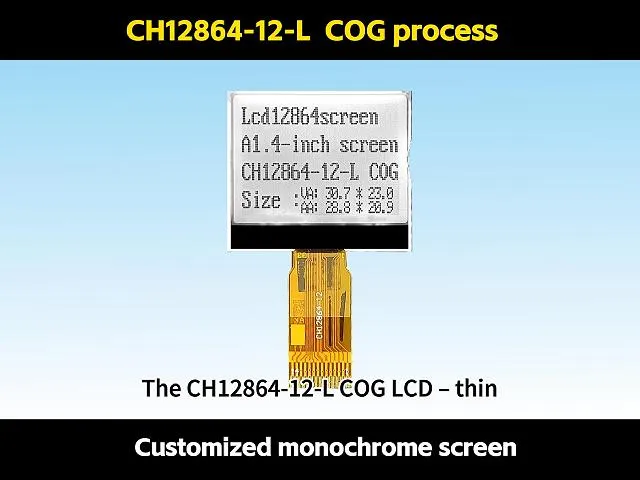

CH12864-12- L lcd 12864 especificaciones

CH12864-12- L lcd 12864 especificaciones

Descripción del Producto

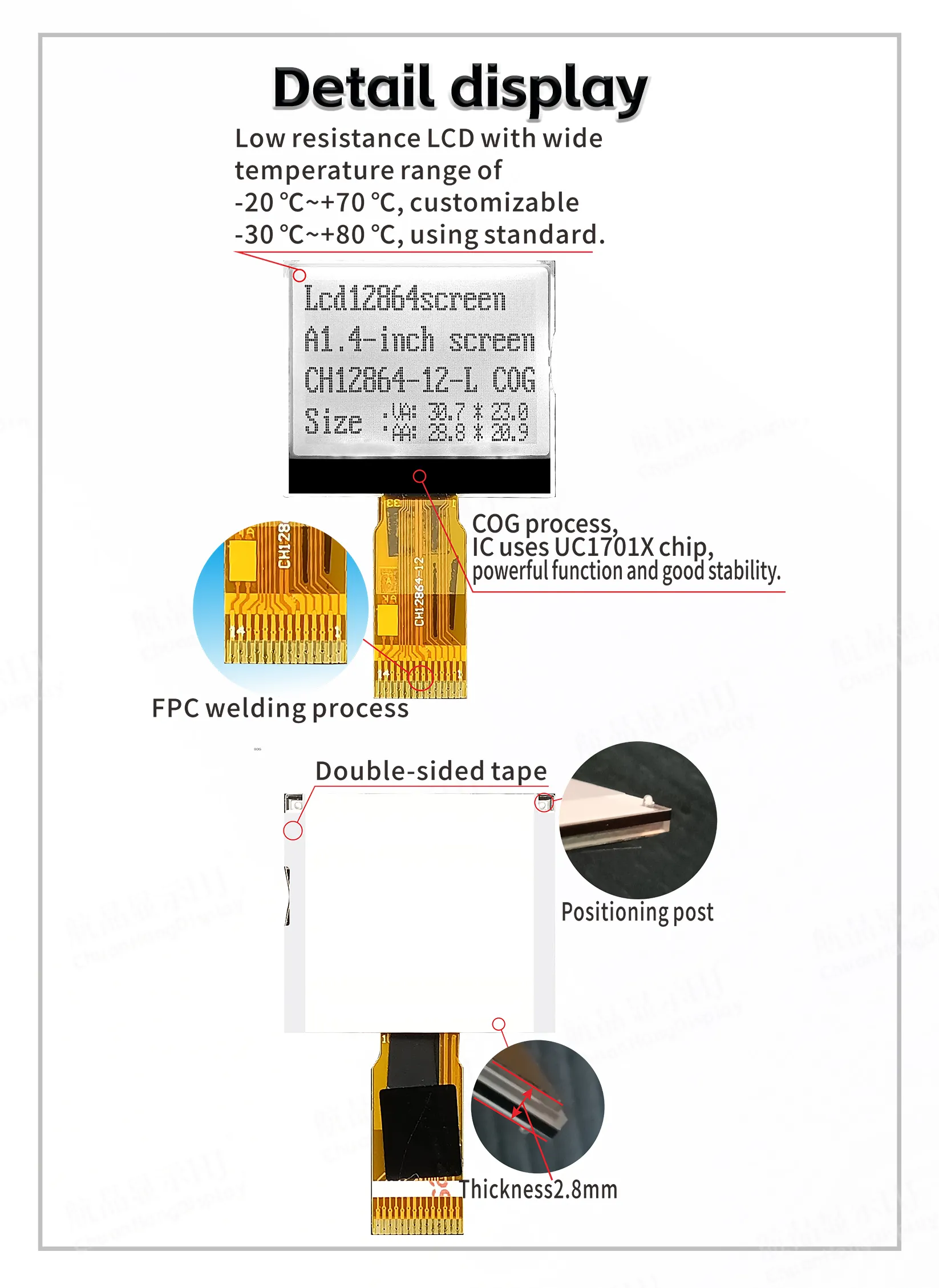

1.1 Tecnología COG, la línea flexible FPC está soldada, el producto tiene retroiluminación, ha sido ensamblado, grosor delgado, estructura estable.
1.2 El IC utiliza ST7567, no hay biblioteca de palabras en el chip, y el programador compila su propia biblioteca de palabras.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 60mA.
1.4 La retroiluminación LED A y K son líneas flexibles, y A y K necesitan suministrar 2.9V~3.0V por separado.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x128 bits.
●Solo se necesitan 3 condensadores para generar un aumento de voltaje.
●El contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≤128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
●Funciones ricas: La interfaz de visualización se enciende/apaga, visualización positiva/inversa.

Presentación en Video

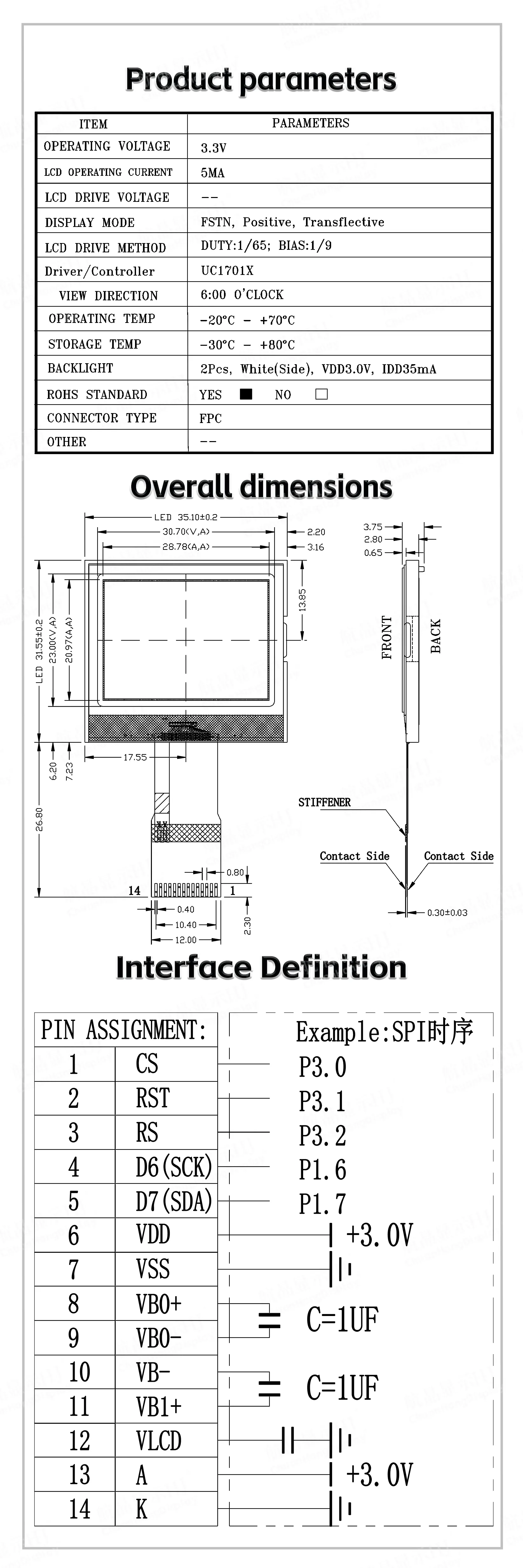

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-12-L
Resolución	128x64	tamaño de pantalla	1.4"
Dimensiones externas(LWH)	35.10x31.55x3.75mm	Área visible(L*W)	30.70x23.00mm
Área activa(L*W)	28.78x20.97mm	Tamaño del punto (mm)	0.21(L)x0.31(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	IC controlador	UC1701
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	NO
