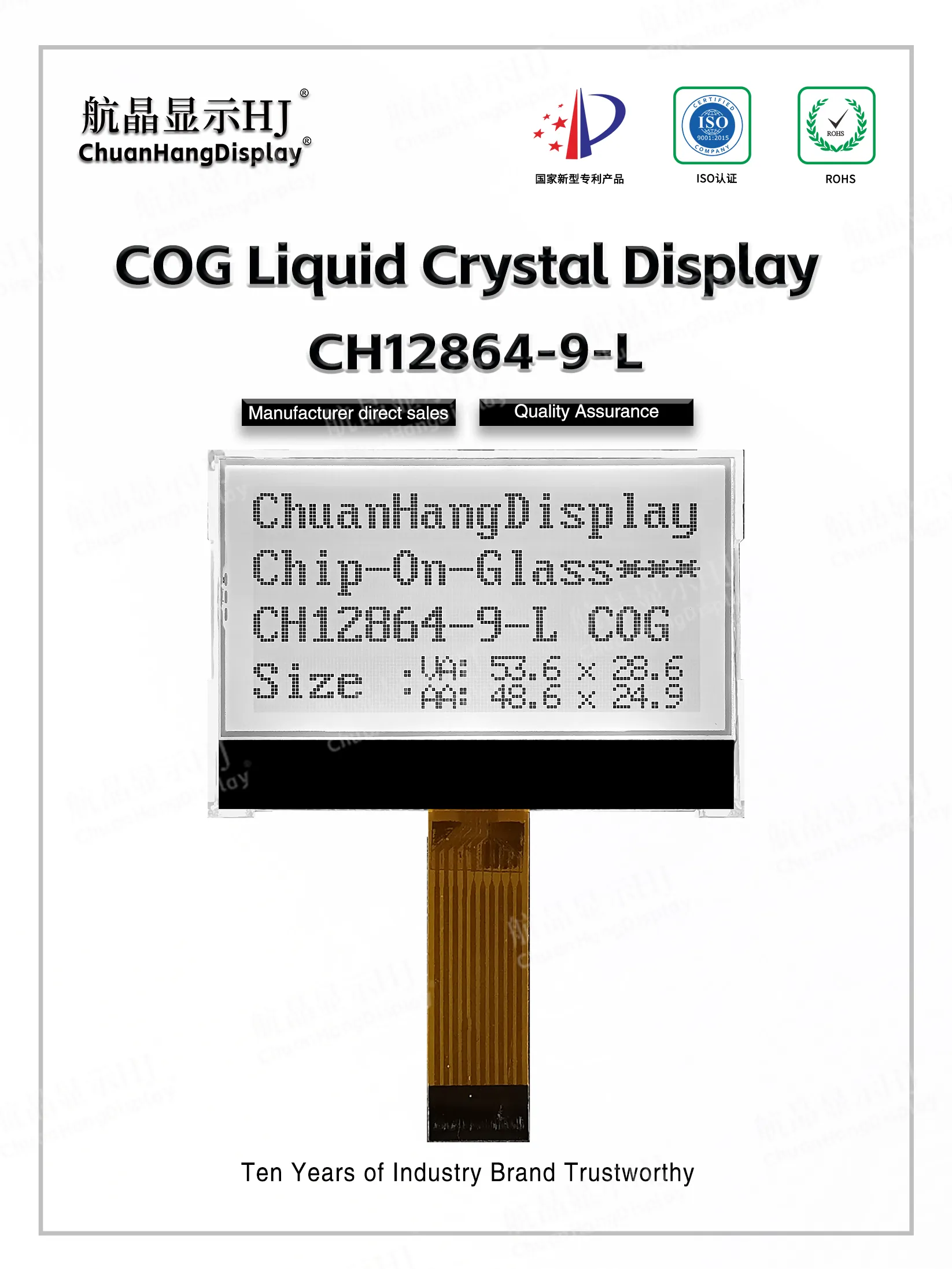

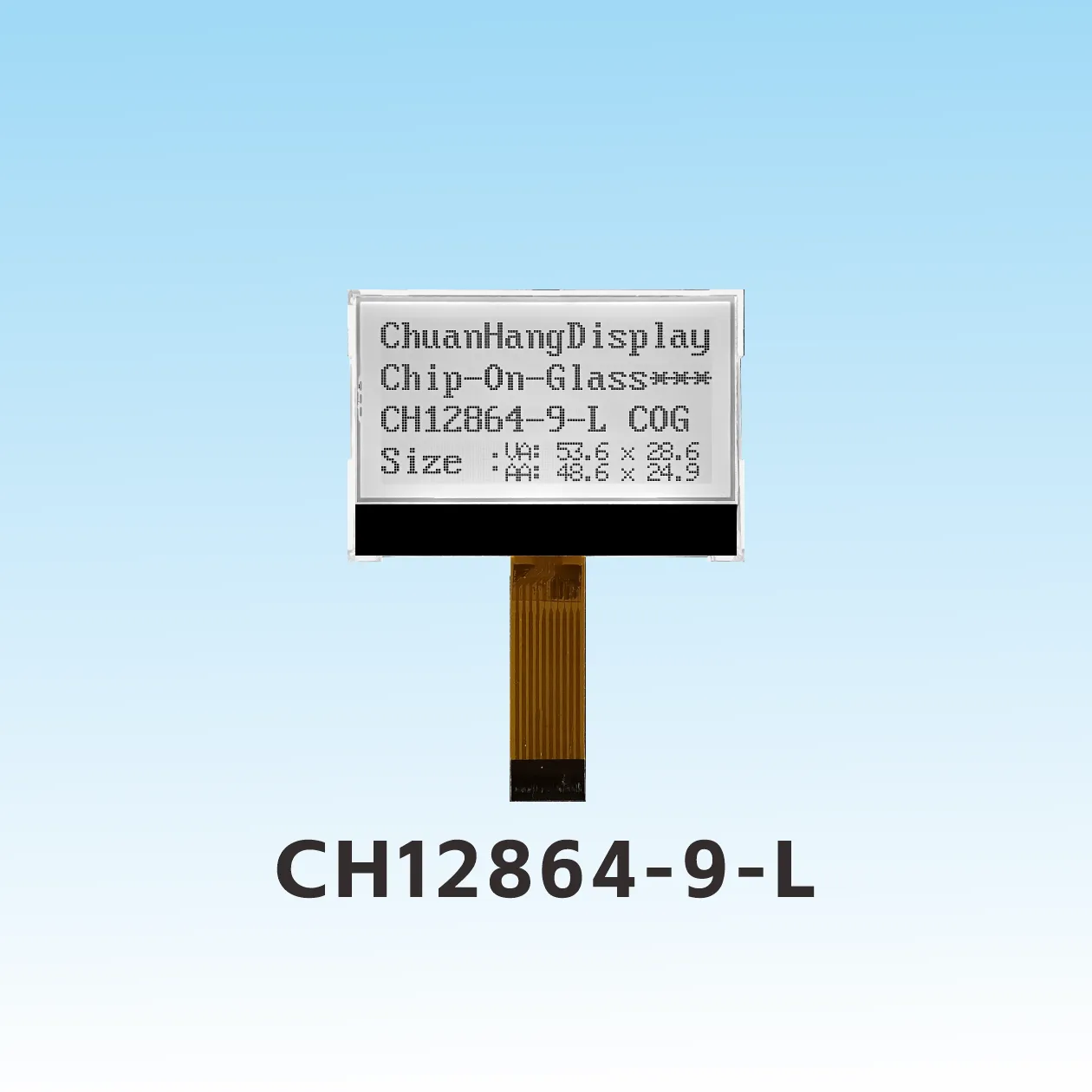

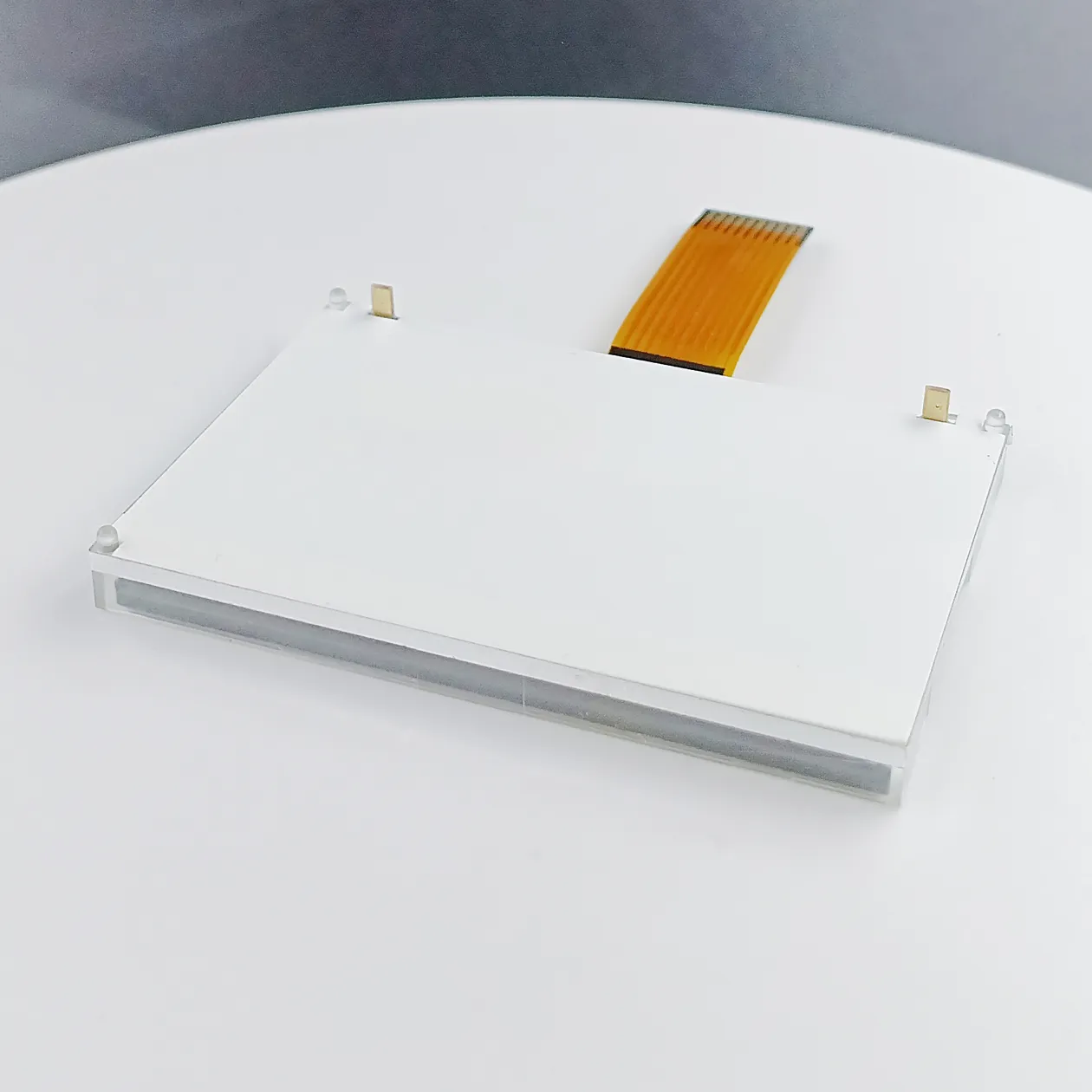

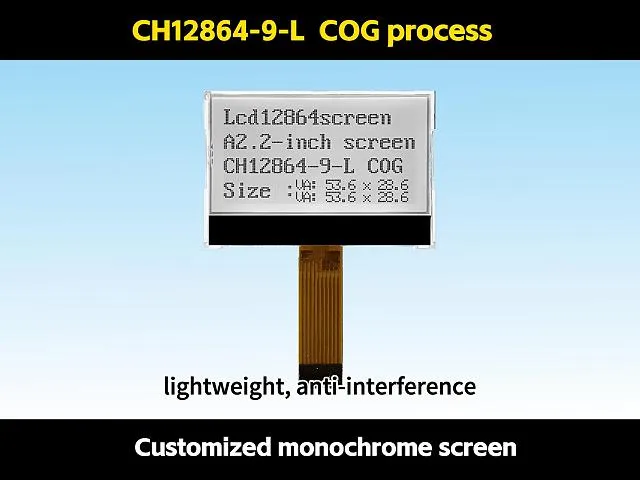

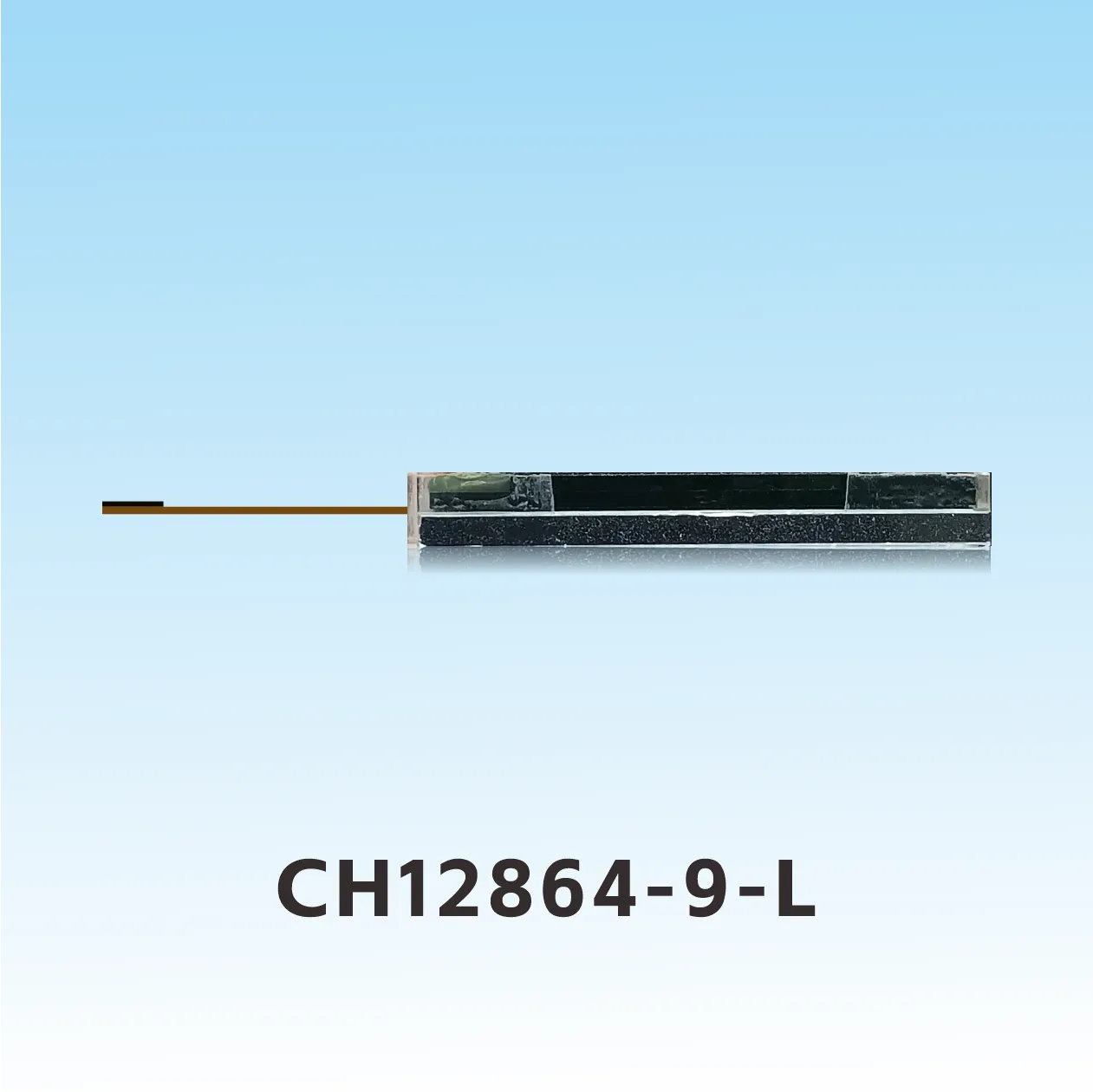

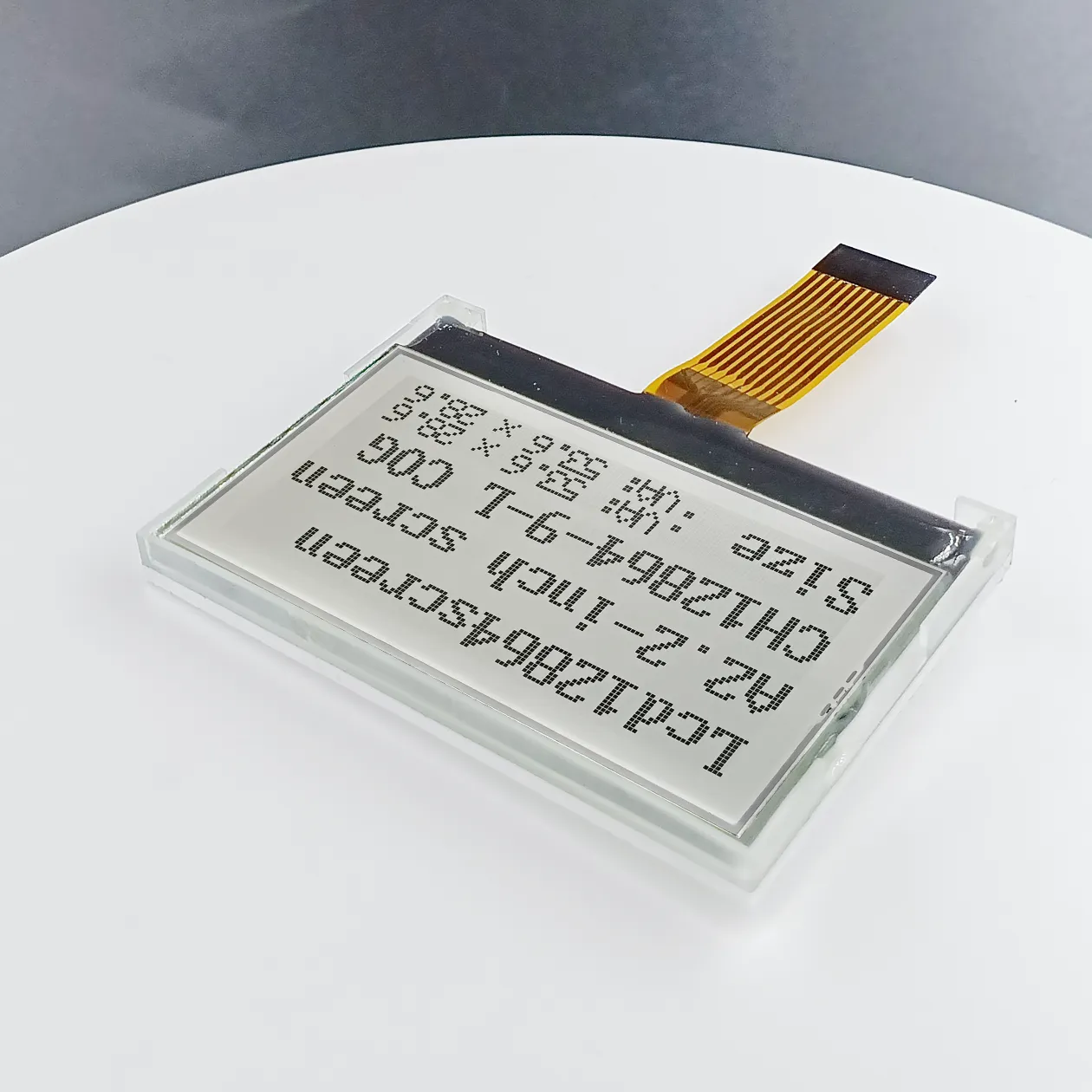

CH12864-9-L Lramps 1.4 lcd 12864

Descripción del Producto

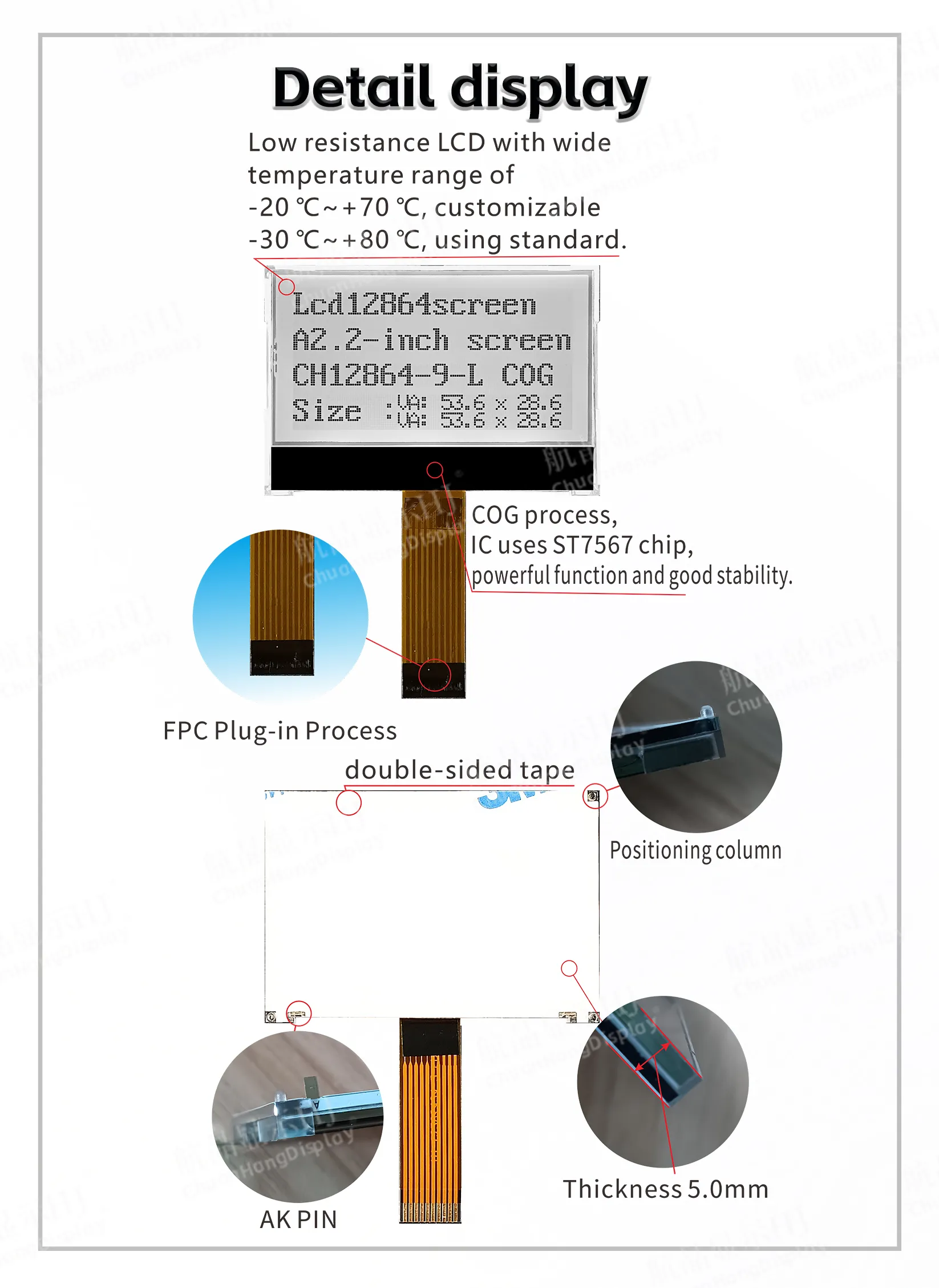

1.1 Proceso COG, el cable flexible FPC es una interfaz enchufable, producto con retroiluminación, ensamblado, grosor delgado y estructura estable.
1.2 IC utiliza ST7567. No hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA y corriente de retroiluminación dentro de 80mA.
1.4 Las retroiluminaciones LED A y K son placas PCB, y A y K necesitan ser alimentadas por separado con 2.9V~3.0V.
1.5 Características del producto:
● La RAM de datos de pantalla incorporada es de 64x128 bits.
● La capacitancia externa genera aumento de voltaje.
● La relación de contraste se ajusta de profundo a superficial mediante el software.
● Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
● Imagen única ≦128x64 matriz de puntos.
● Comunicación de interfaz SPI de 4 hilos.
● Funciones ricas: encendido/apagado de la pantalla de interfaz, visualización positiva/visualización inversa.

Presentación en Video

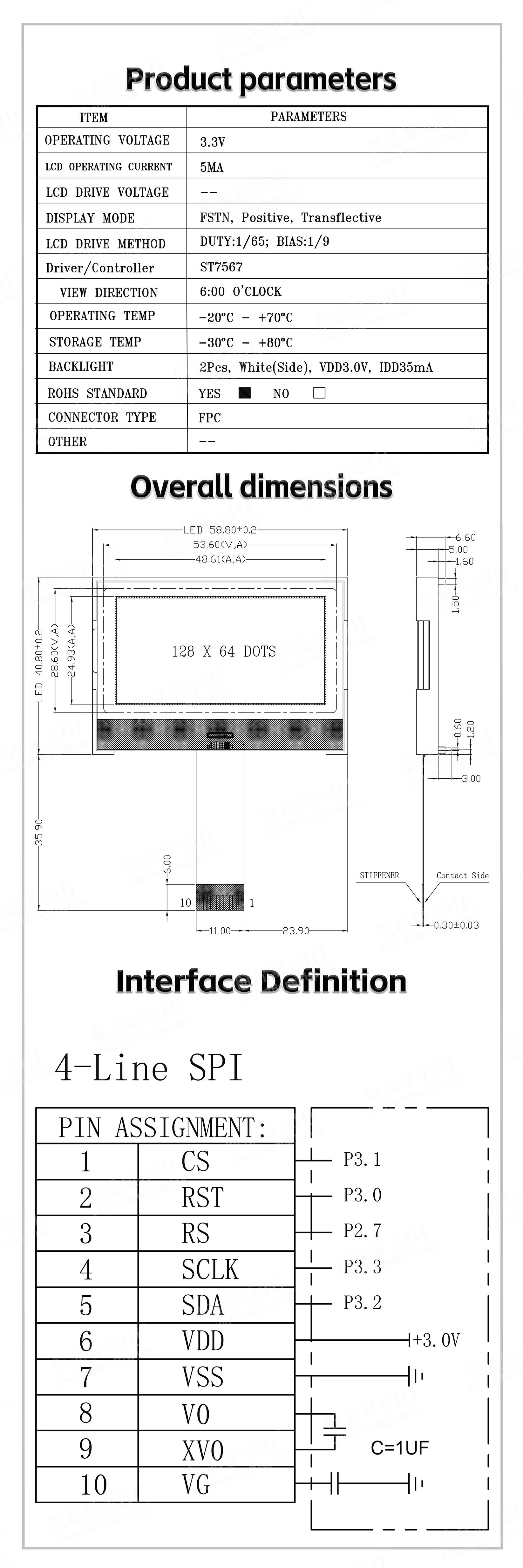

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-9-L
Resolución	128x64	tamaño de pantalla	2.1"
Dimensión exterior(LWH)	58.80x40.80x6.60mm	Área visible(L*W)	53.60x28.60mm
Área activa(L*W)	48.61x24.93mm	Tamaño del punto (mm)	0.35(L)x0.36(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla		Driver IC	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Traer PCB?	NO
