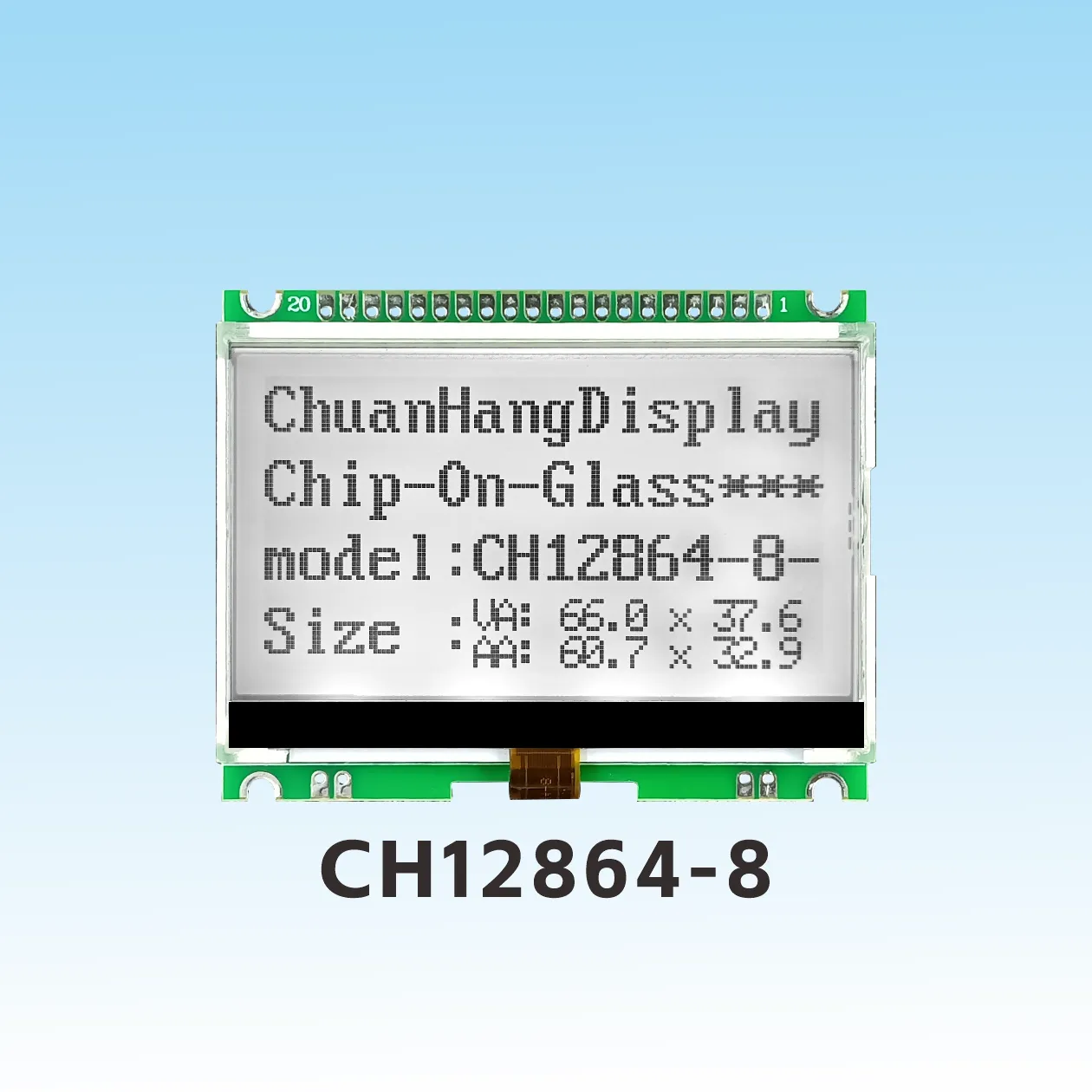

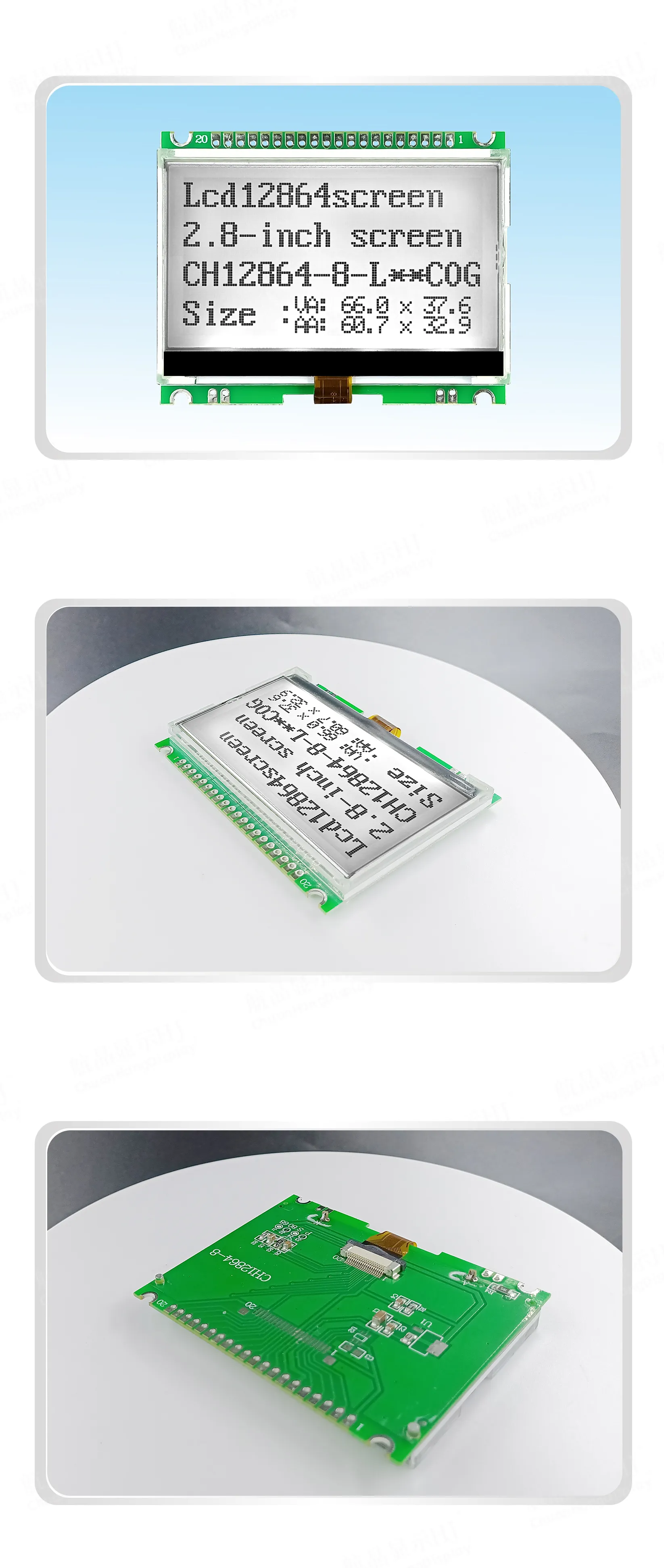

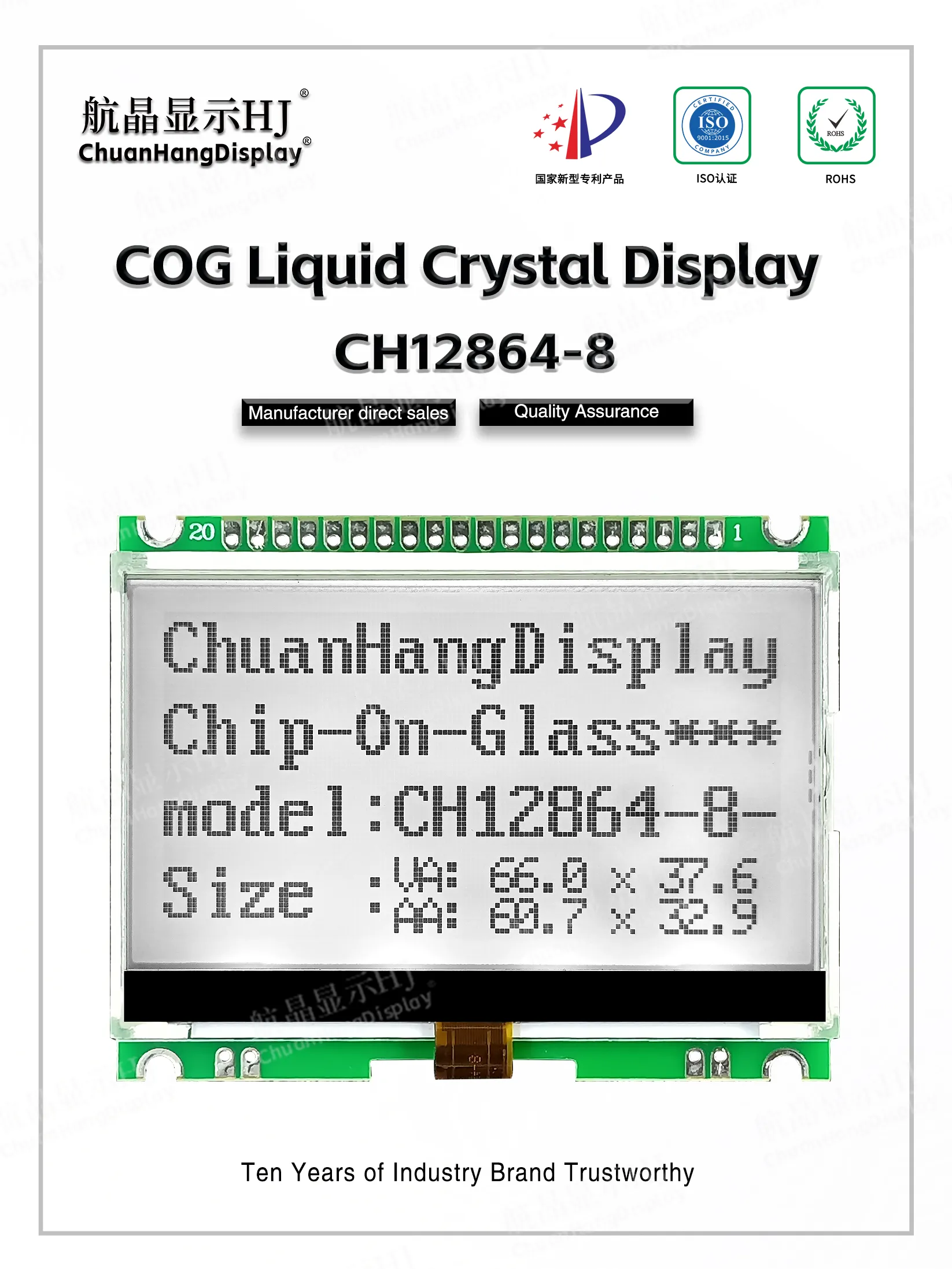

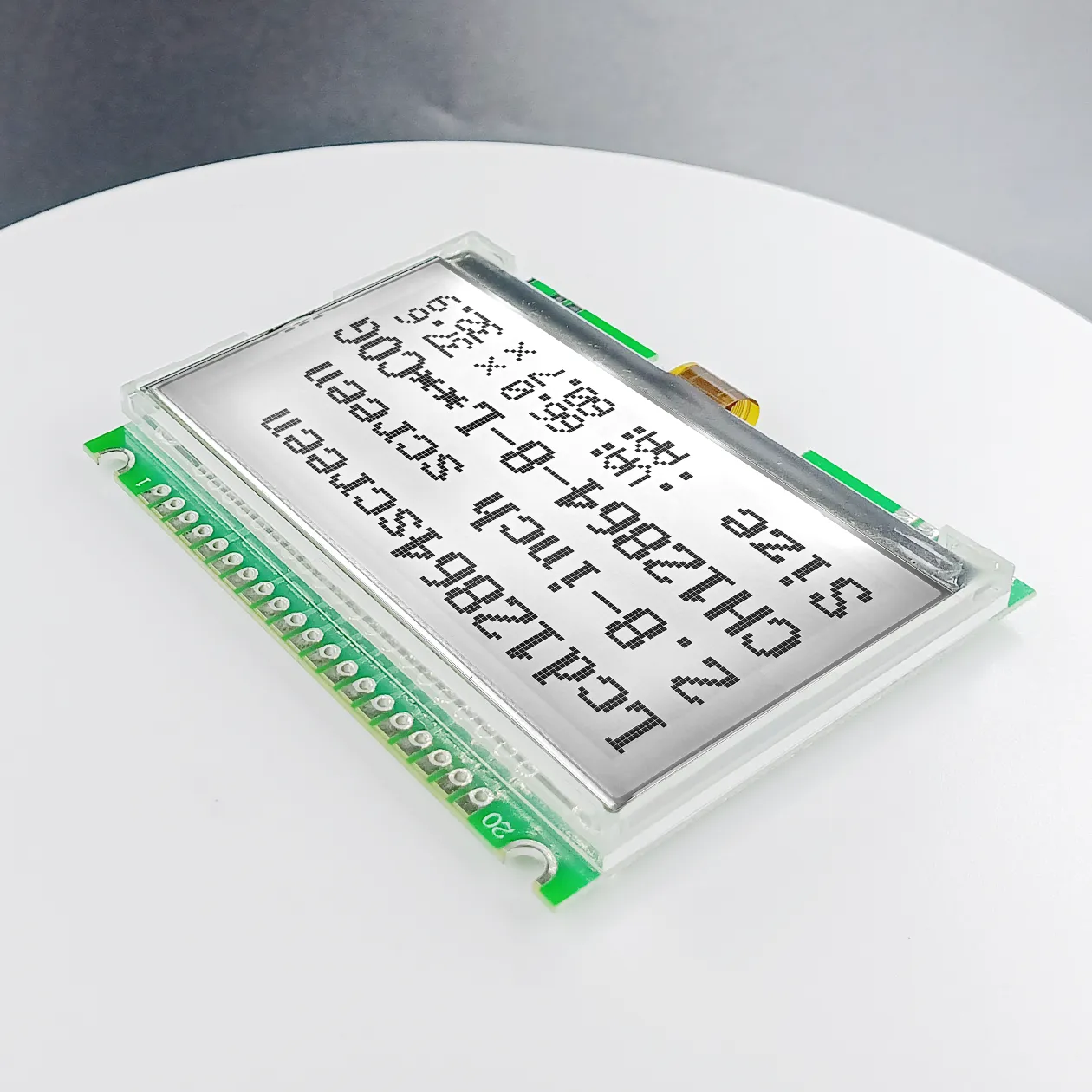

CH12864-8 128 64 lcd cog

Descripción del Producto

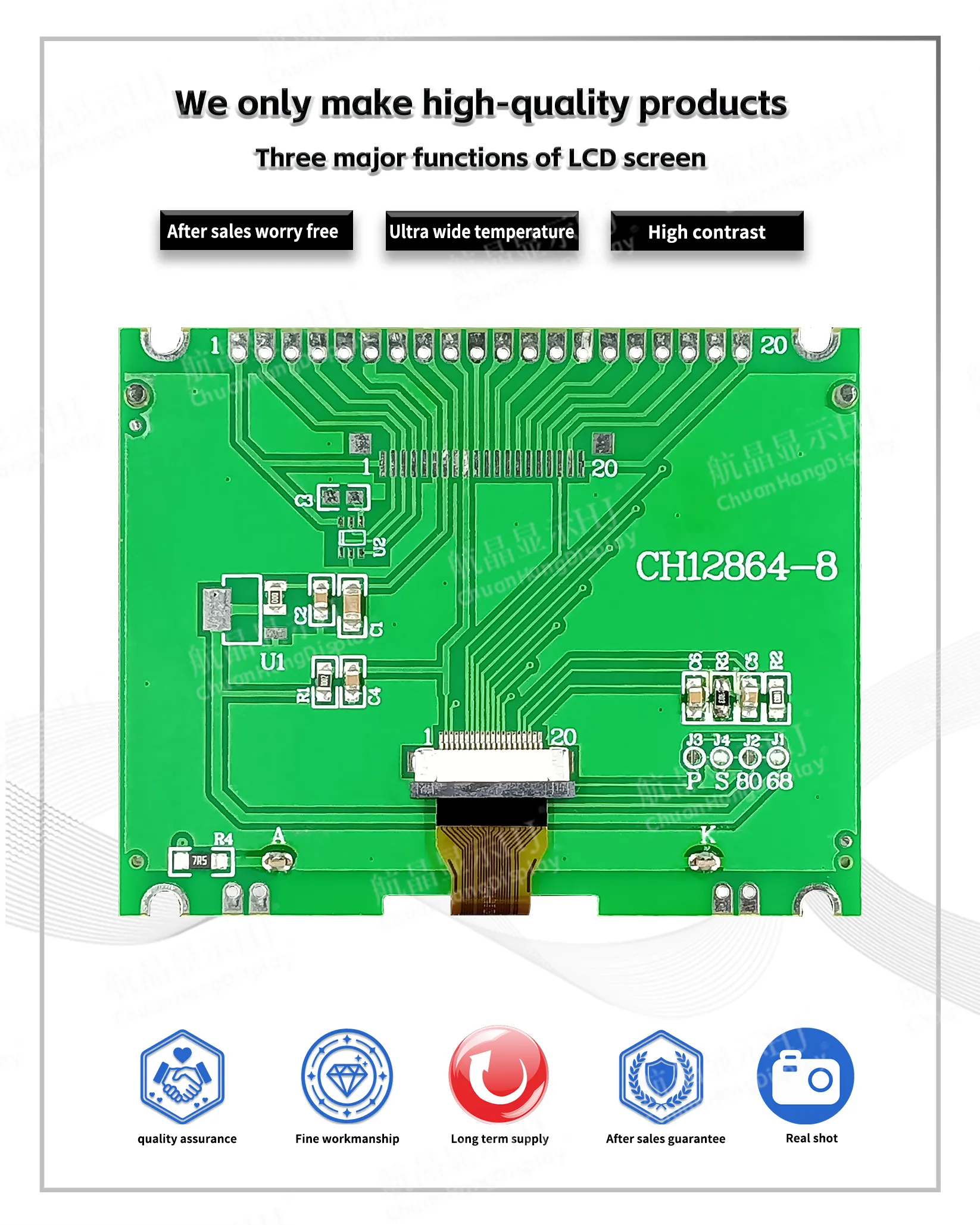

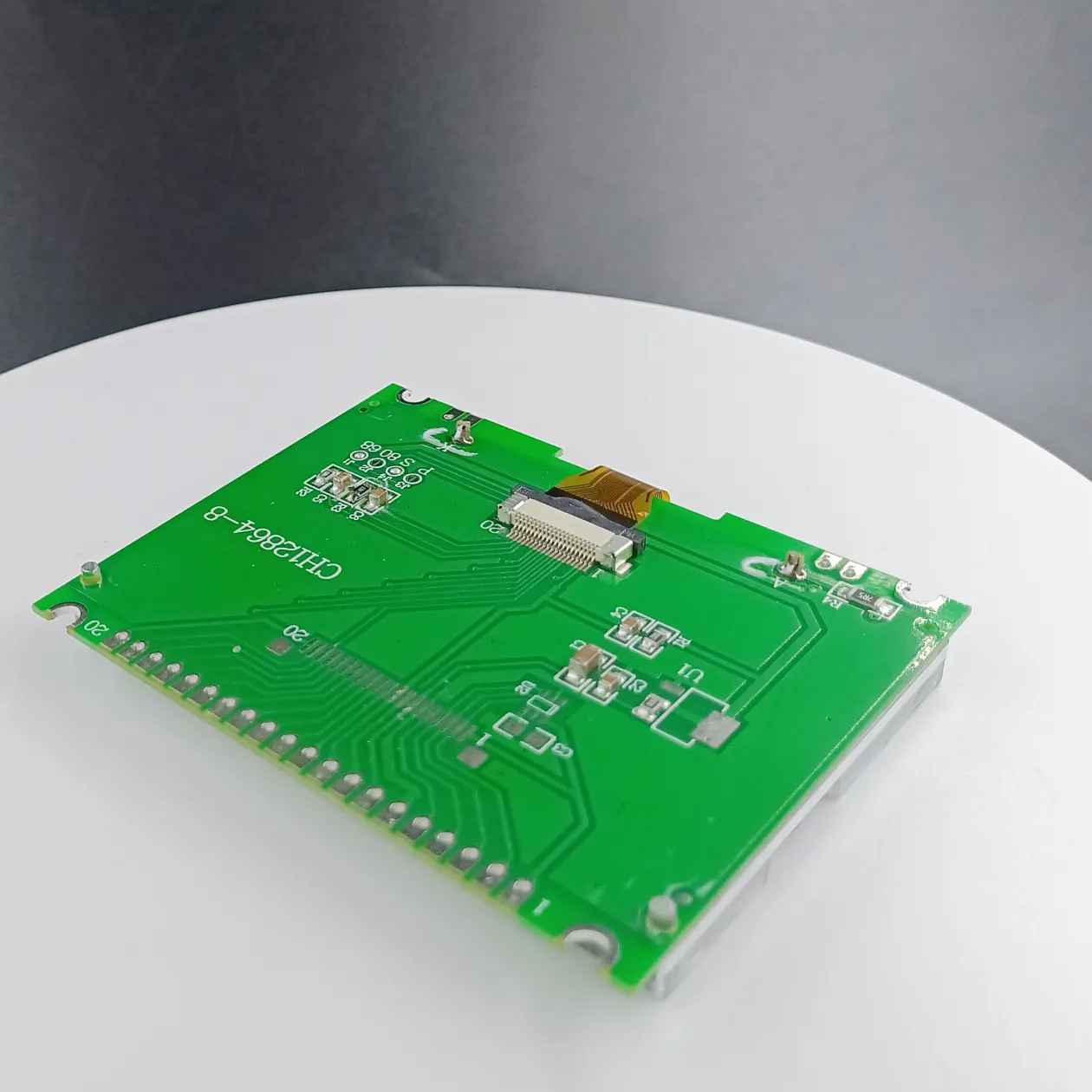

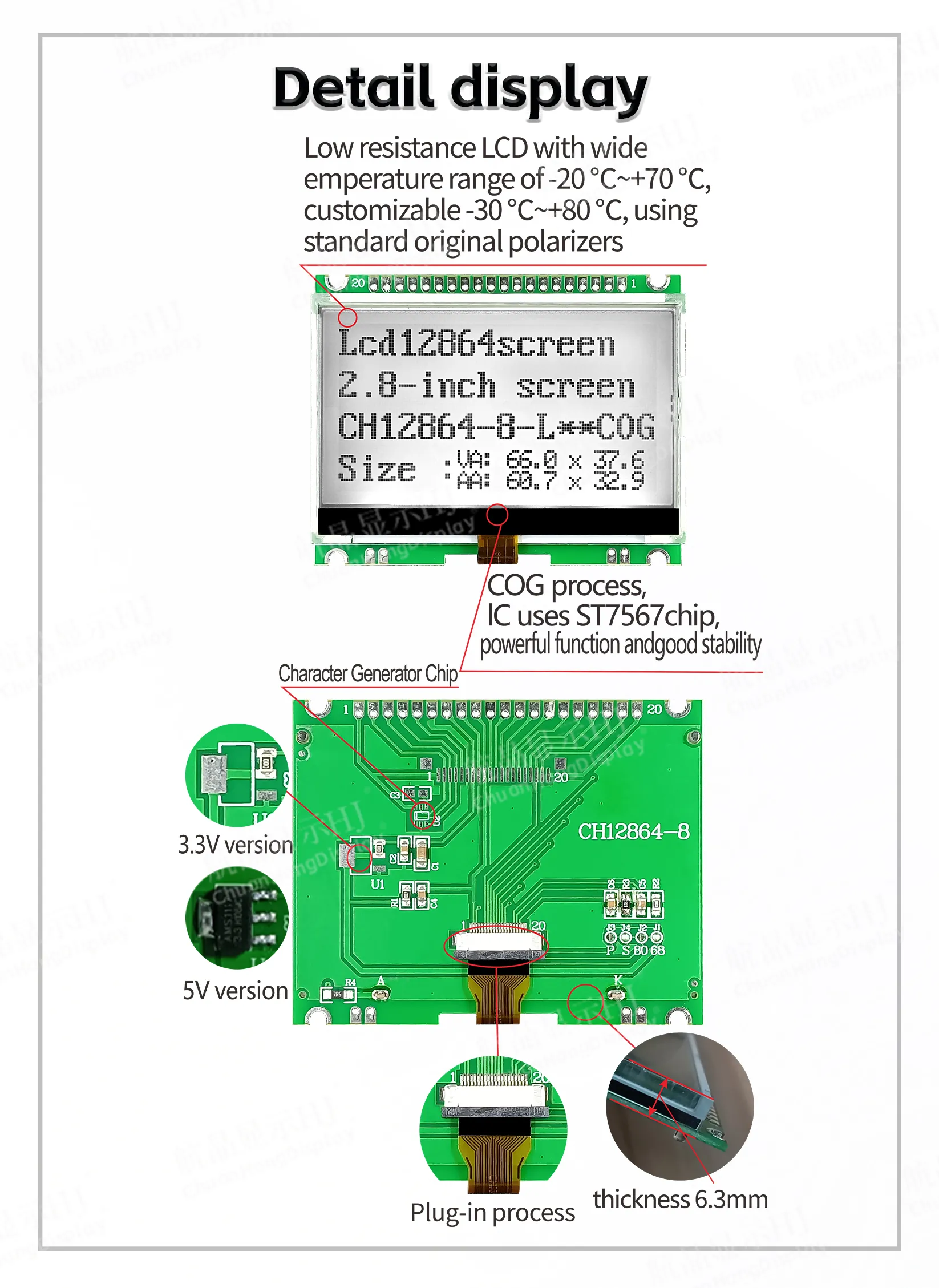

1.1 Proceso COG, el cable flexible FPC es una interfaz enchufable, el producto está equipado con placa PCB, retroiluminación, grosor delgado y estructura estable.
1.2 IC utiliza st7567. No hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Chip opcional con biblioteca adicional, alimentado por PIN1, PIN2, PIN3, PIN4.
1.4 Bajo consumo de energía, modo de alimentación predeterminado de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 80mA.
1.5 Las retroiluminaciones LED A y K son placas PCB, y A necesita ser alimentada por separado de 2.9V~3.0V. LED puede ser impulsado por PIN5, PIN6, PIN7.
1.6 Características del producto:
●La RAM de datos de pantalla integrada es de 64x128 bits.
●Circuito de aumento integrado.
●La relación de contraste se ajusta de profundo a superficial mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦128x64 matriz de puntos.
●Puede elegir interfaz SPI de 4 hilos o puerto paralelo de 8 bits con temporización 6800 o temporización 8080.
●Funciones ricas: Encendido/apagado de la interfaz de pantalla, visualización positiva/inversa, leer/modificar/escribir.

Presentación en Video

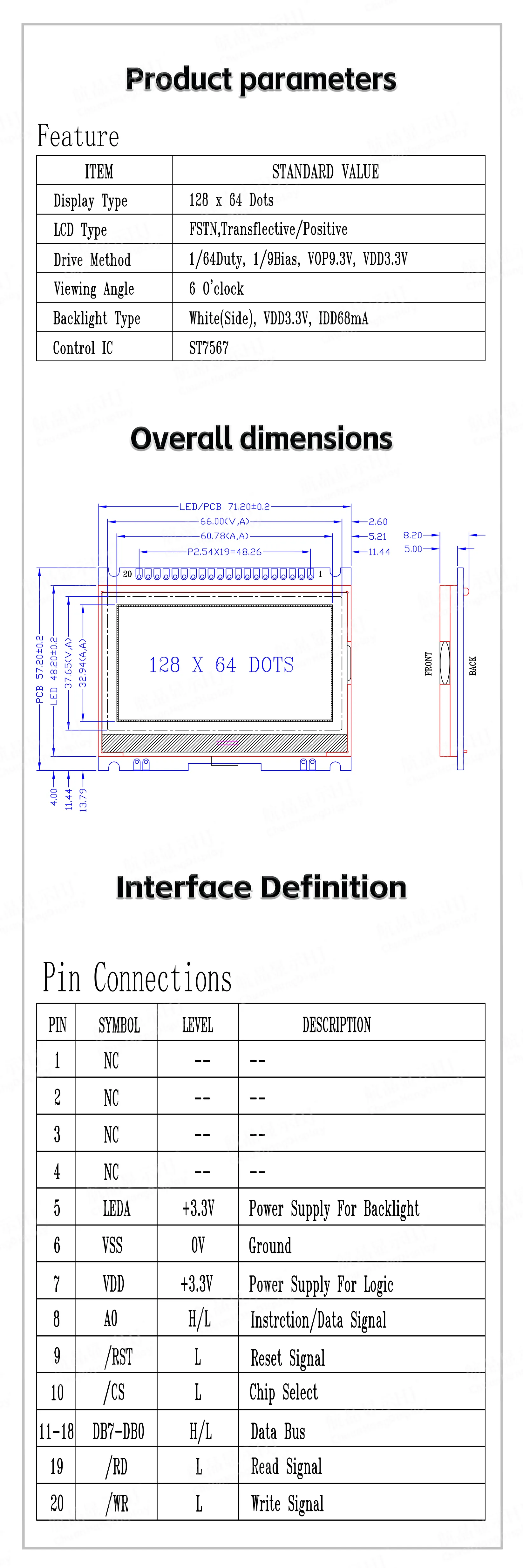

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-8
Resolución	128x64	tamaño de pantalla	2.7

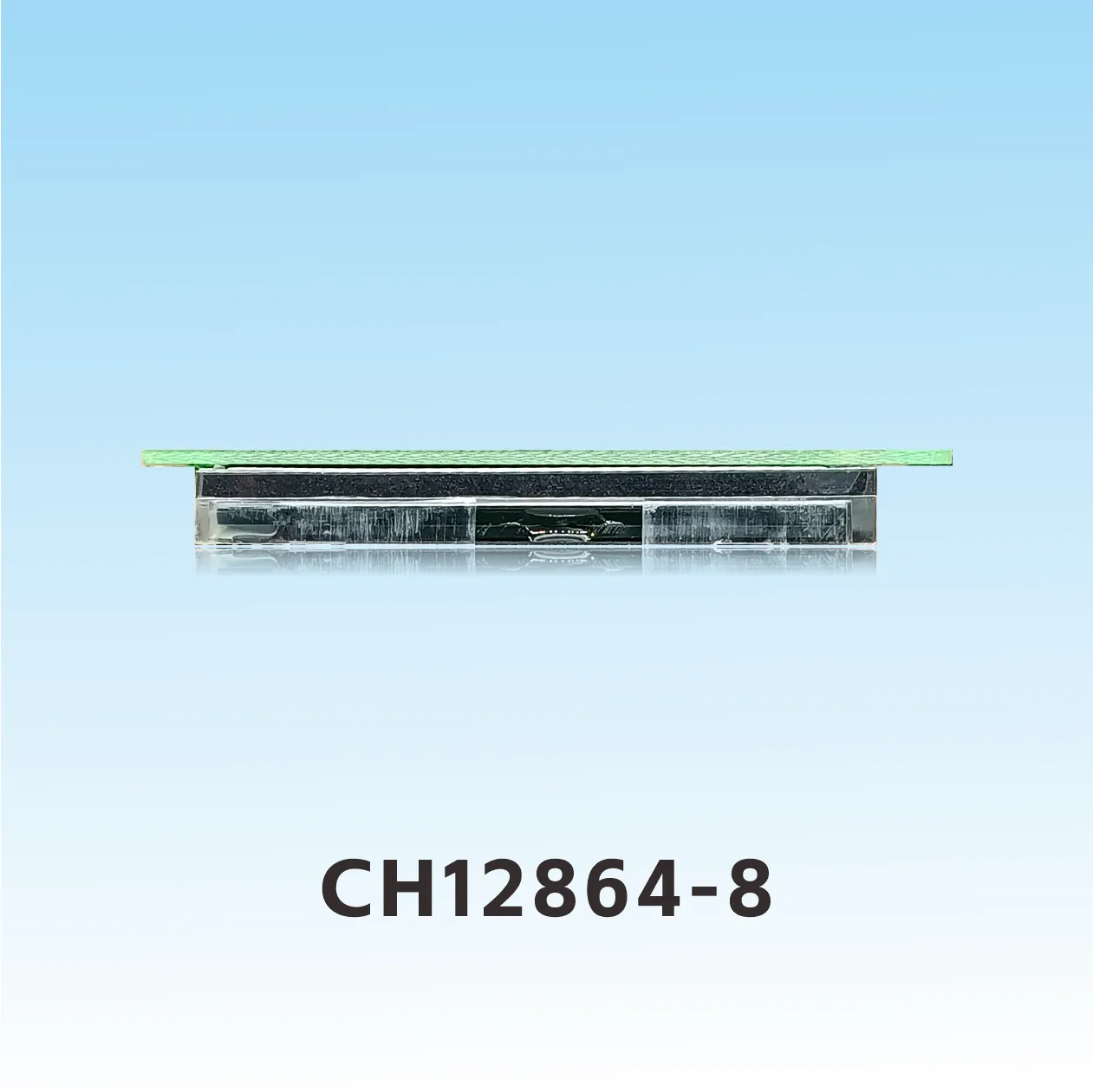

Dimensión externa(LWH)	71.20x57.20x8.2mm	Área visible(L*W)	66.00x37.65mm
Área activa(L*W)	60.78x32.94mm	Tamaño del punto (mm)	0.45(L)x0.49(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla		IC controlador	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
