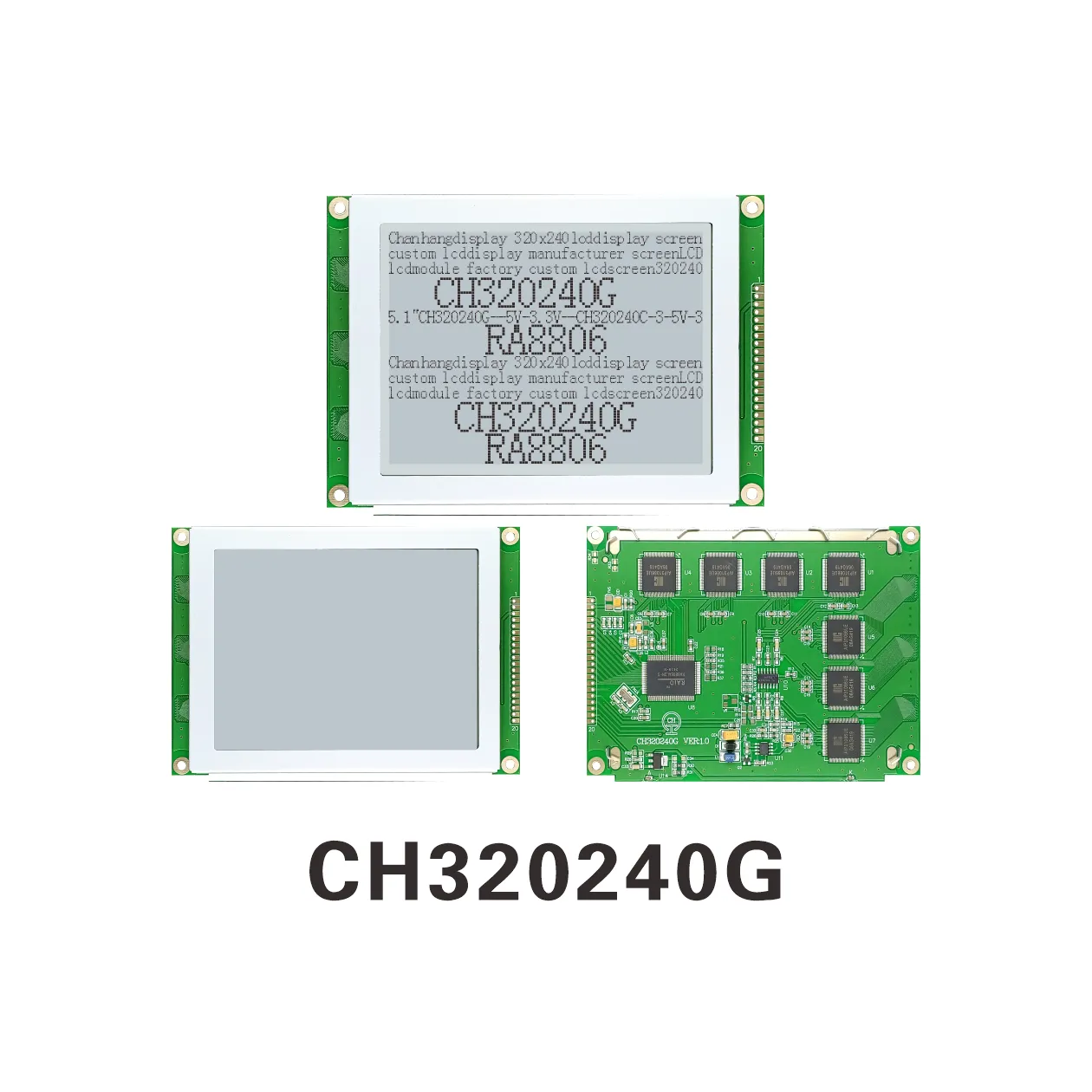

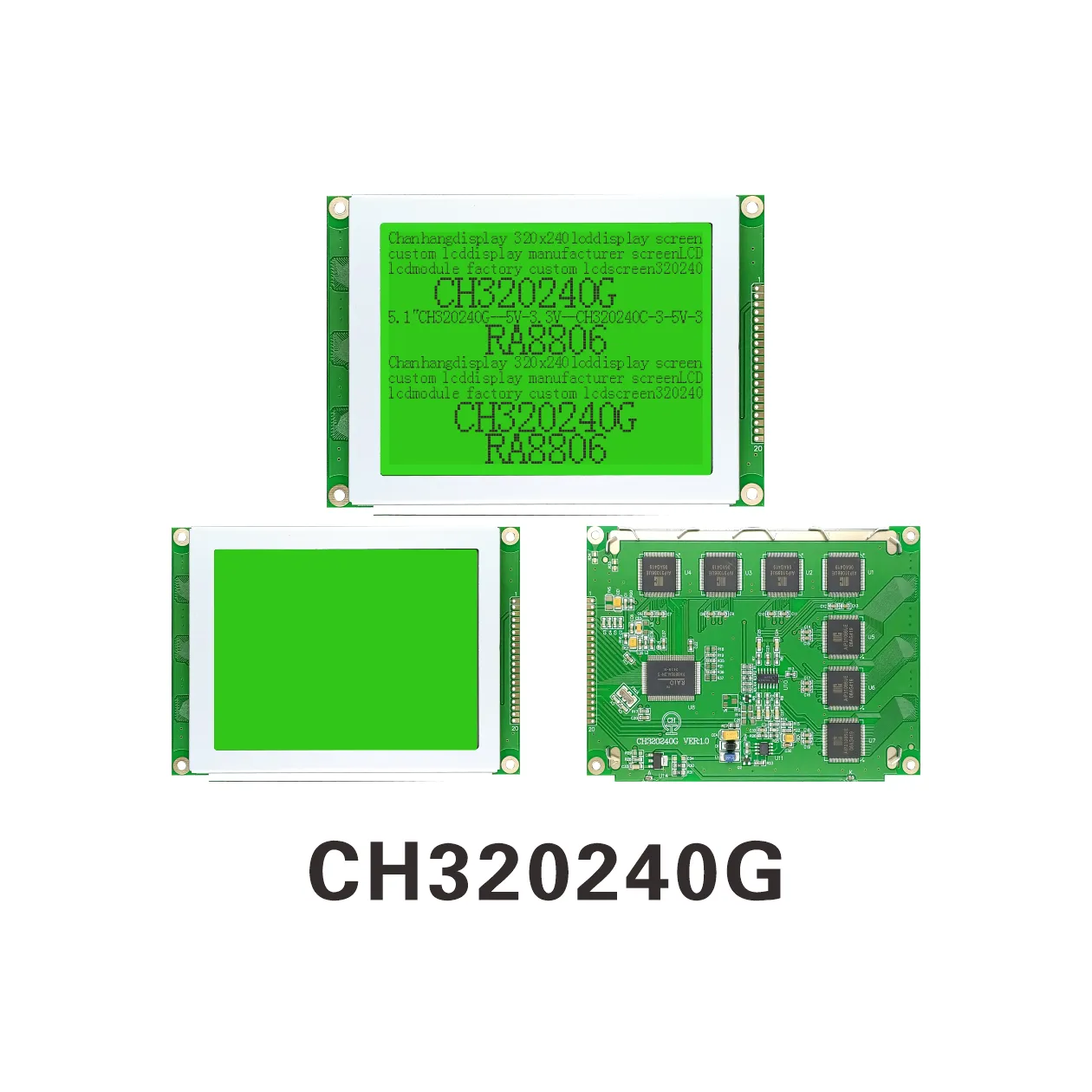

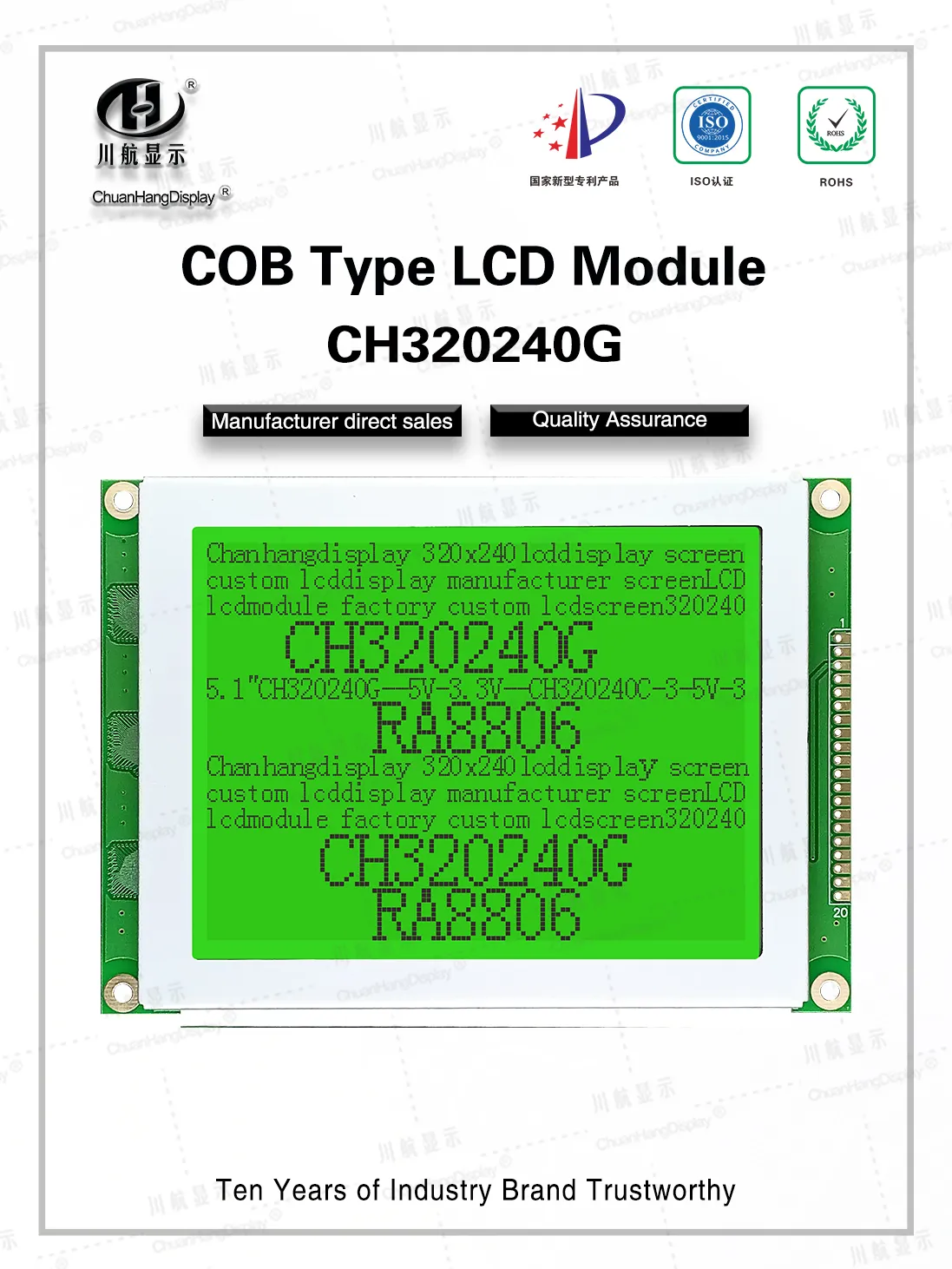

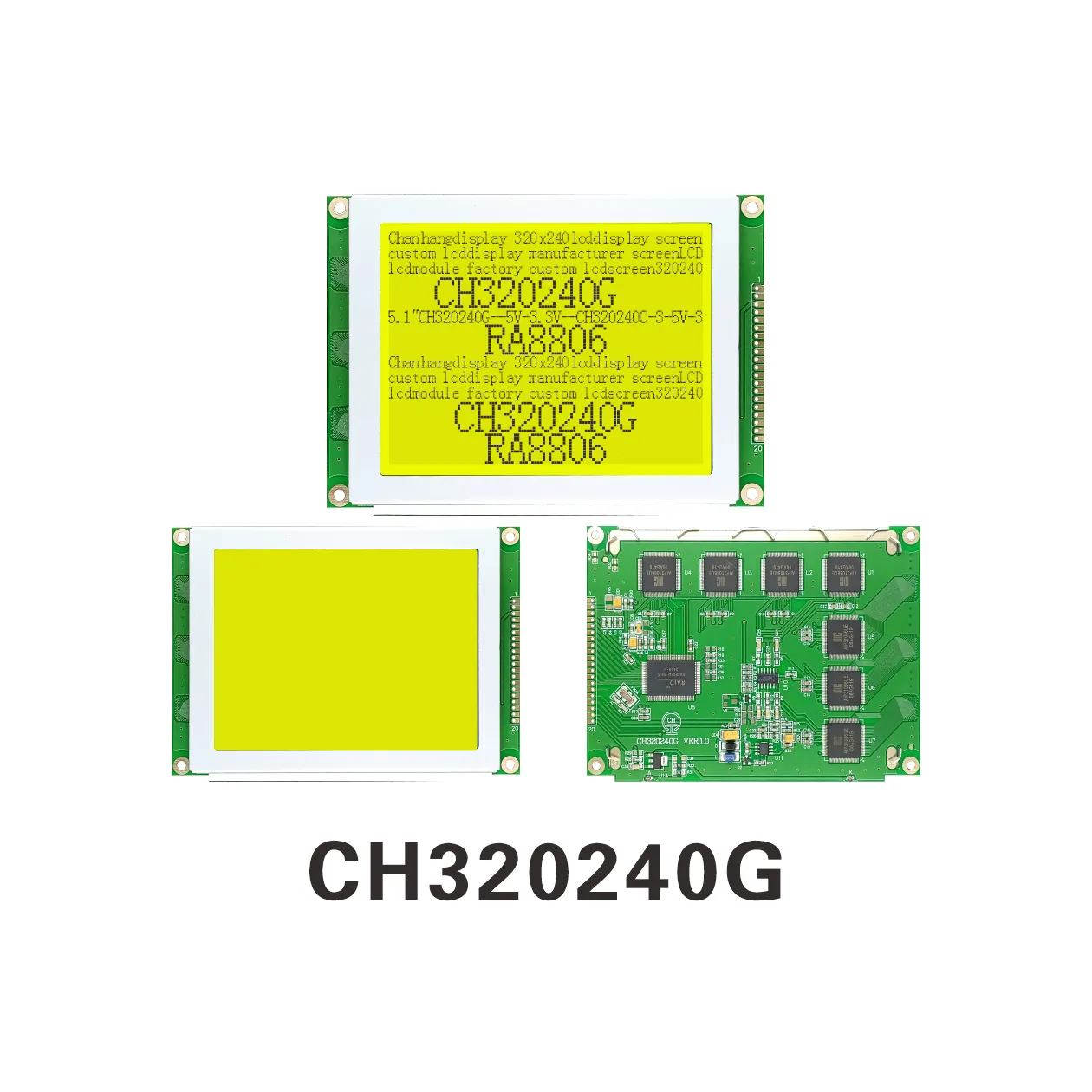

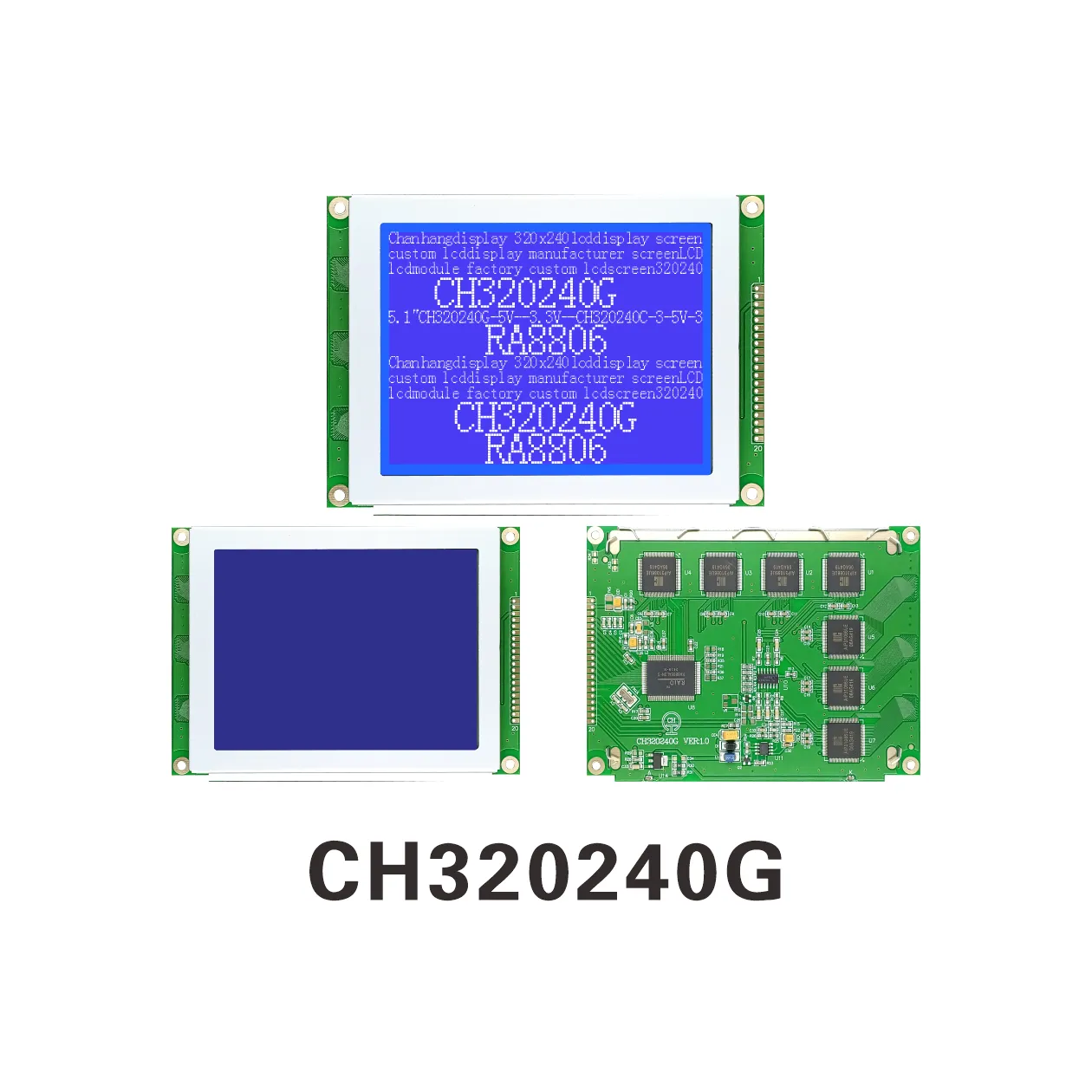

CH320240G Pantalla de Cristal Líquido 320x240

CH320240G Pantalla de Cristal Líquido 320x240

Descripción del Producto

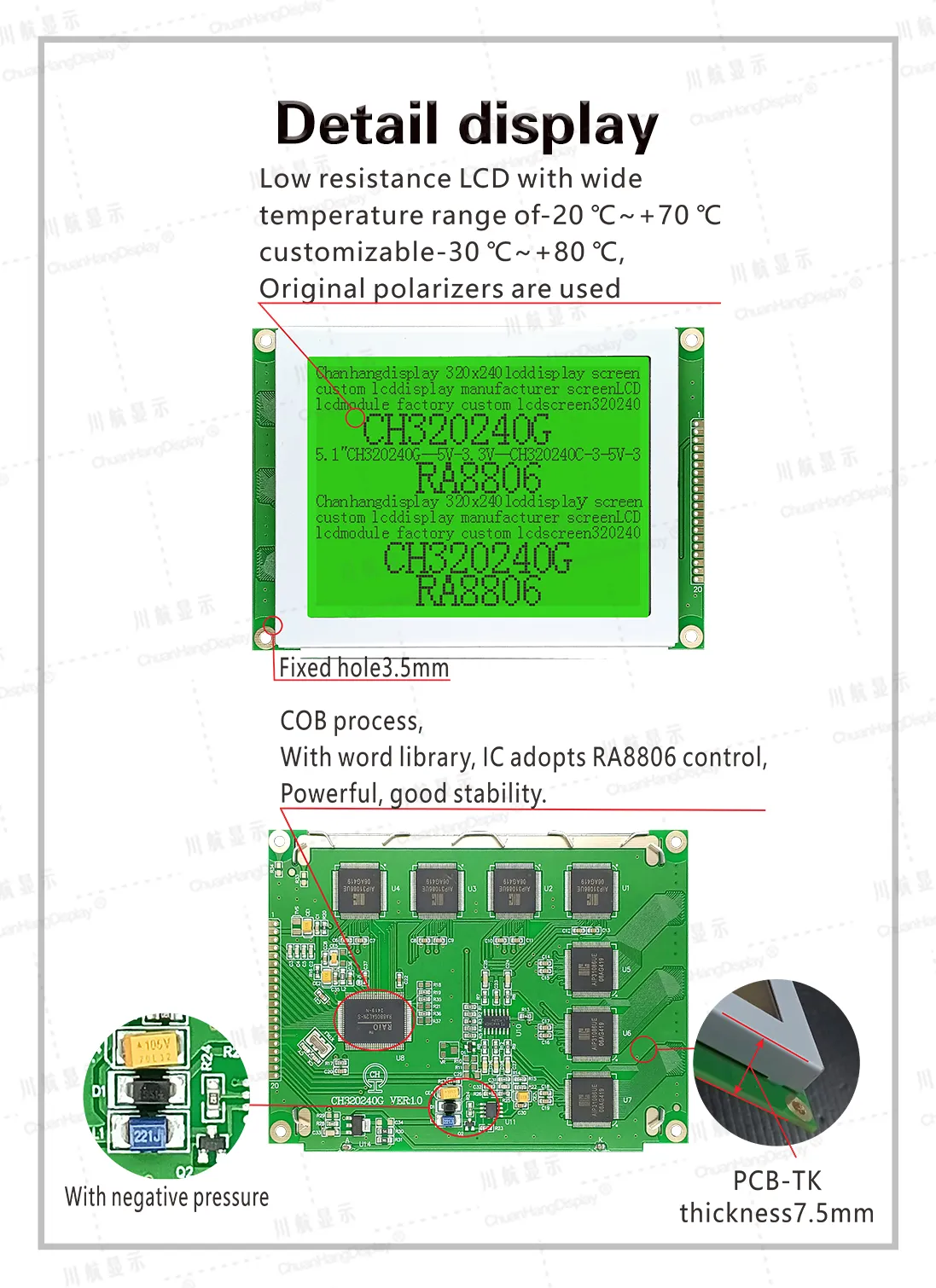

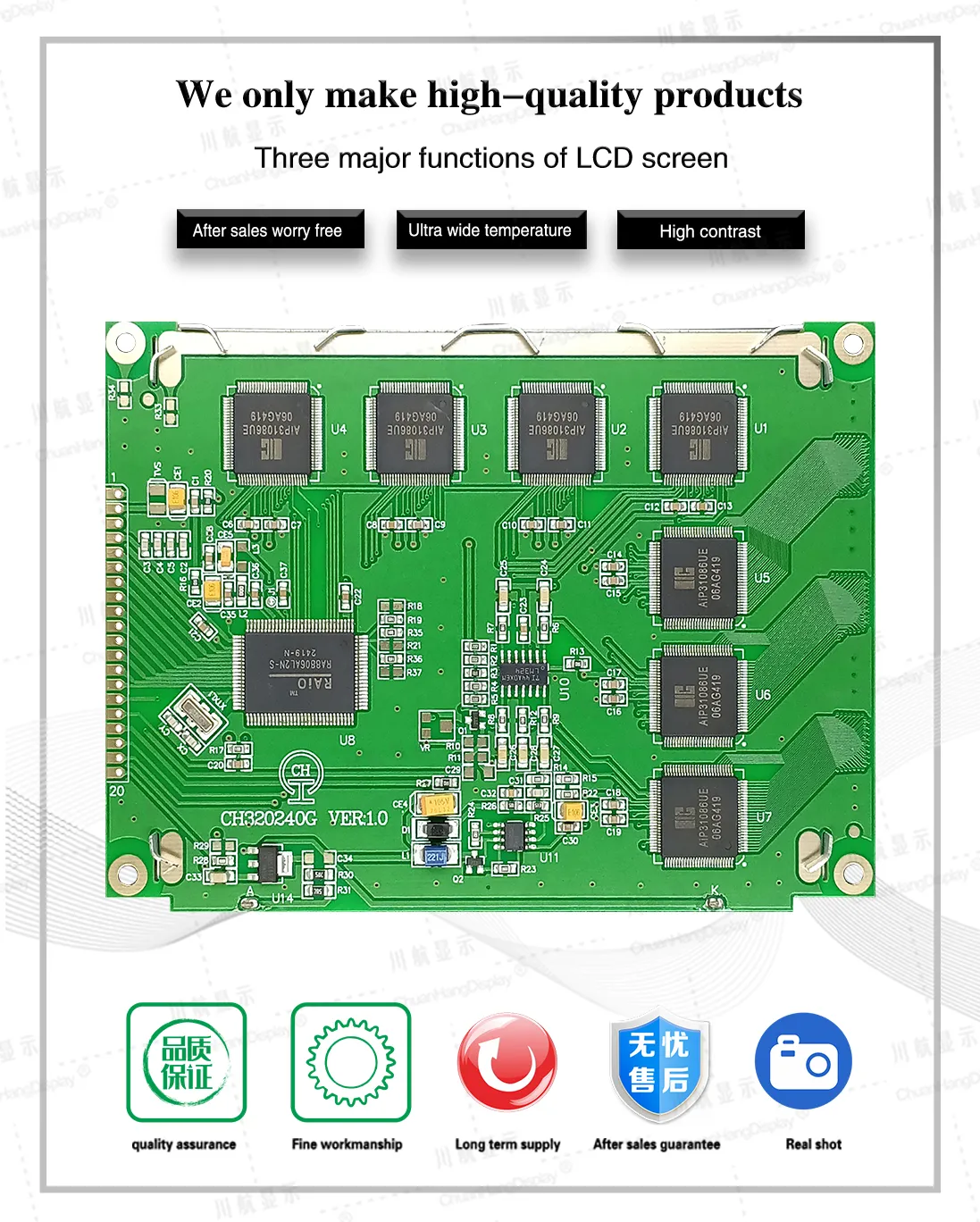

1.1 Resolución 320*240, módulo LCD de matriz de puntos con proceso C0B, producto con placa PCB, retroiluminación LED, conexión con cinta conductora, estructura estable.
1.2 El IC utiliza RA8806, chip con biblioteca de caracteres ROM (CGROM) integrada de 512 bytes, biblioteca de caracteres chinos simplificados o tradicionales y selección de chip de fuente ASCI.
1.3 Bajo consumo de energía, dos modos de alimentación de 5V/3.3V, corriente sin retroiluminación dentro de 20mA, corriente de retroiluminación dentro de 200mA.
1.4 El LED puede ser controlado por PIN1, PIN2, PIN20.
1.5 Características del producto
●Biblioteca de caracteres ROM (CGROM) integrada: 512 bytes.
●Dos modos de visualización mixta de dibujo y texto.
●Visualización mixta de doble capa.
●Soporte para rotación de texto de 90 grados, 180 grados, 270 grados.
●Soporte para 4 modos de visualización en escala de grises, texto invertido, texto en negrita, ampliación de texto de 1x a 4x.
●Escaneo táctil resistivo integrado.
●Una pantalla muestra 20 caracteres x 15 líneas (matriz de puntos 16x16).
●Imagen única ≦ matriz de puntos 320x240.
●Salida de voltaje negativo (VEE) integrada, V0 y VEE están desconectados cuando el contraste del módulo está fijado.
●Interfaz de puerto paralelo de 8 bits, temporización 8080/temporización 6800.

Presentación en Video

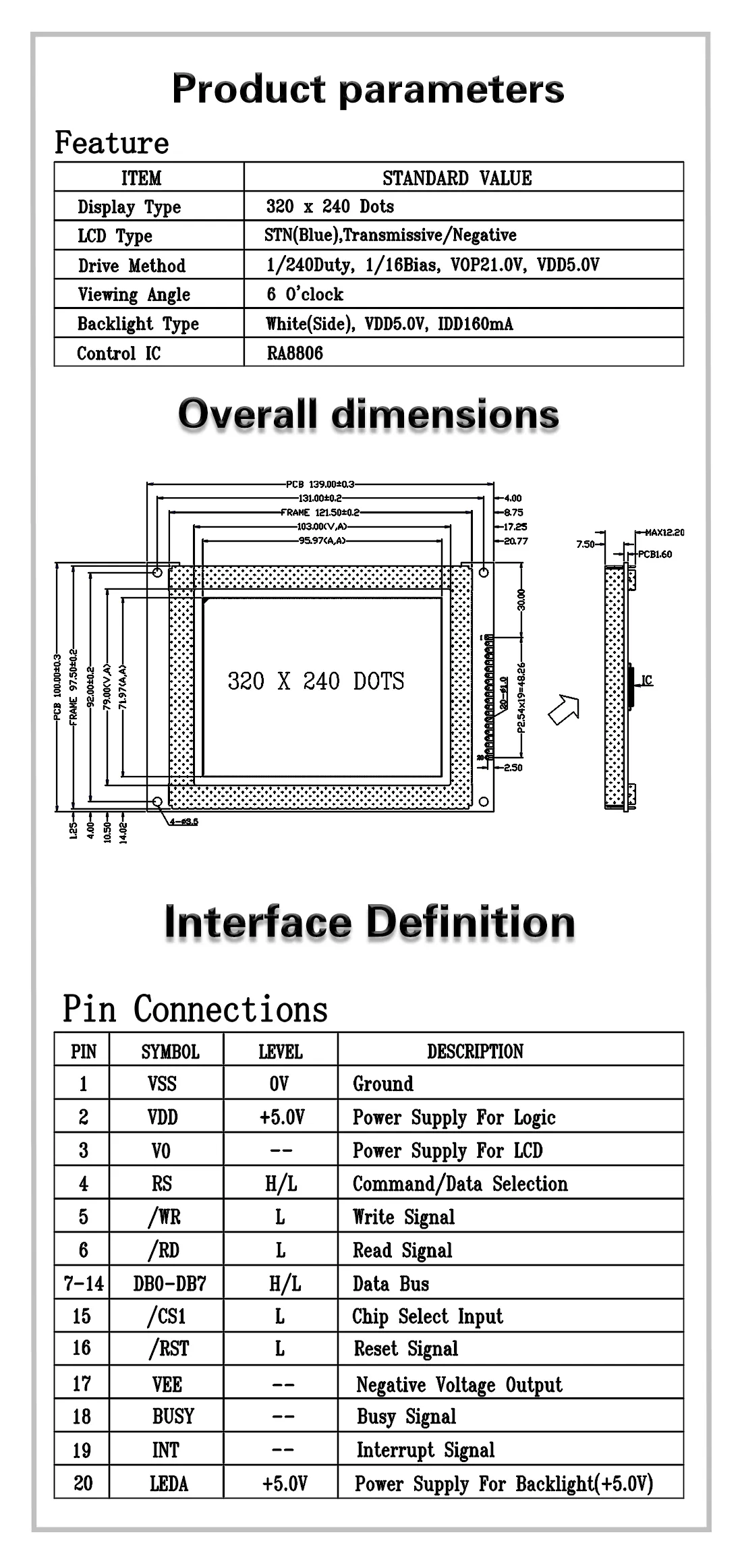

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH320240G
Resolución	320X240	tamaño de pantalla	5.1"
Dimensión externa(LWH)	139.0X102.0X12.2 mm	Área visible(L*W)	103.0X79.0 mm
Área activa(L*W)	95.97X71.97 mm	Tamaño de carácter(L*W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 EN PUNTO	Método de conducción	1/240Duty,1/16Bias
Tipo de pantalla	STN	IC controlador	RA8835
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
