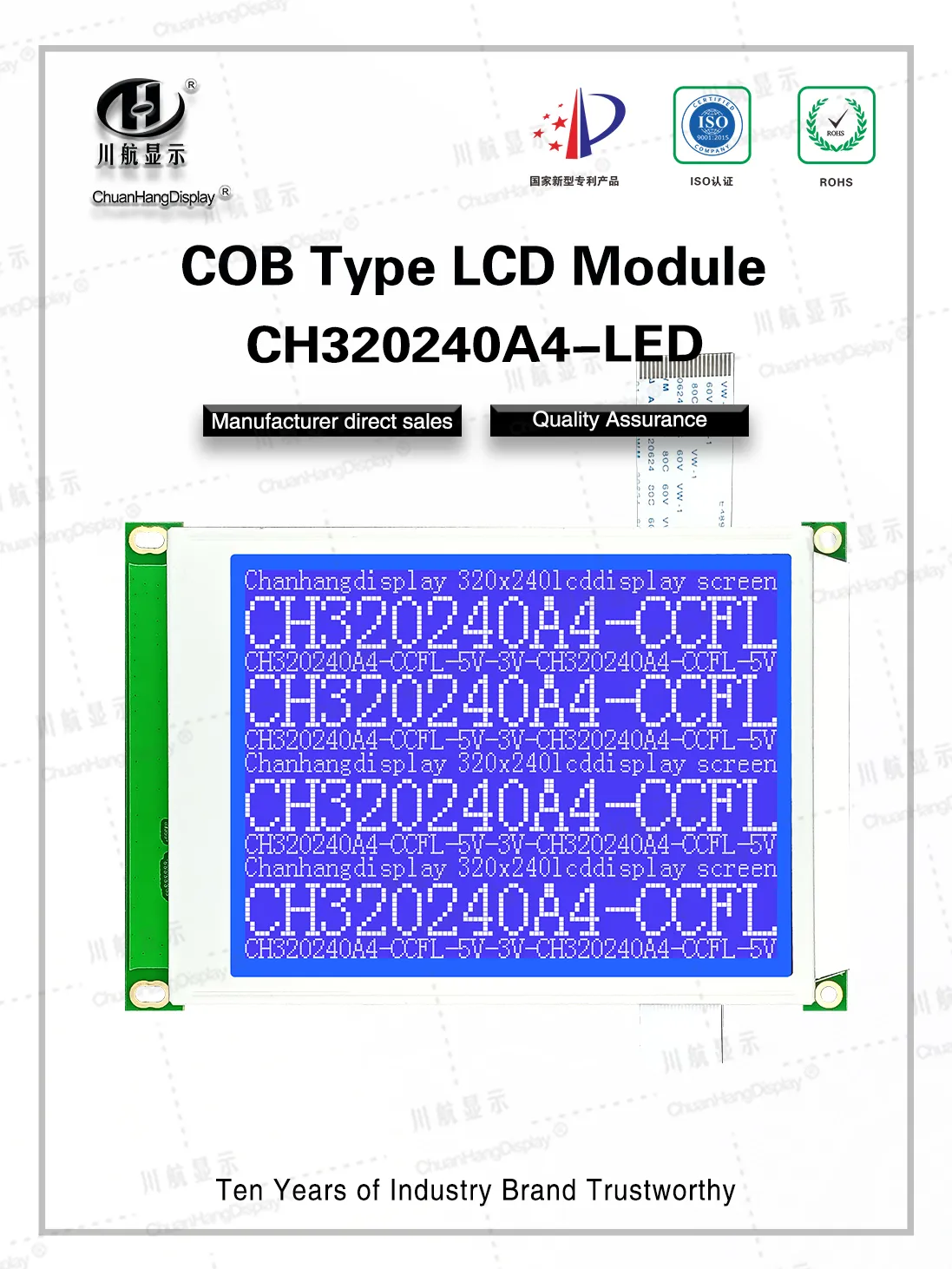

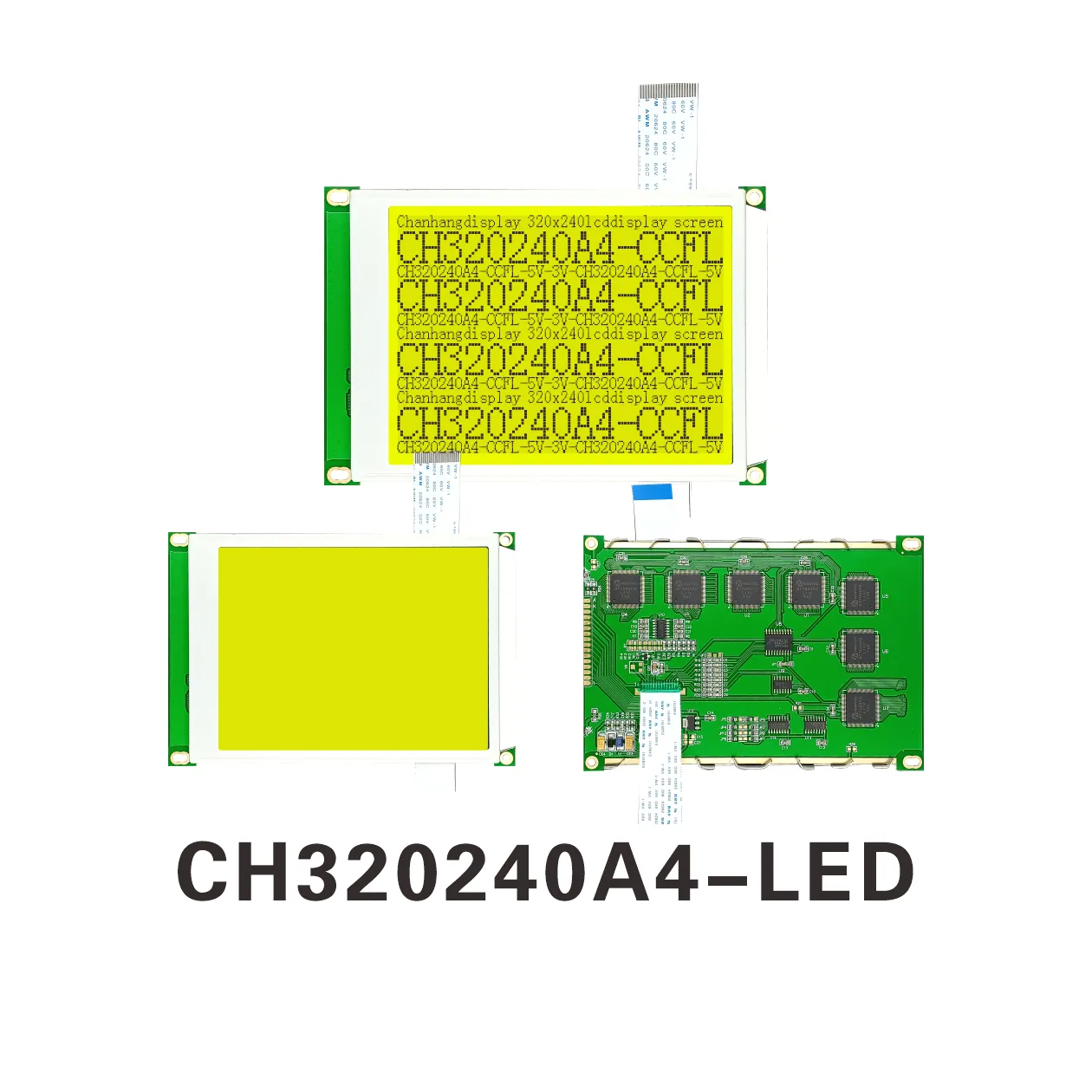

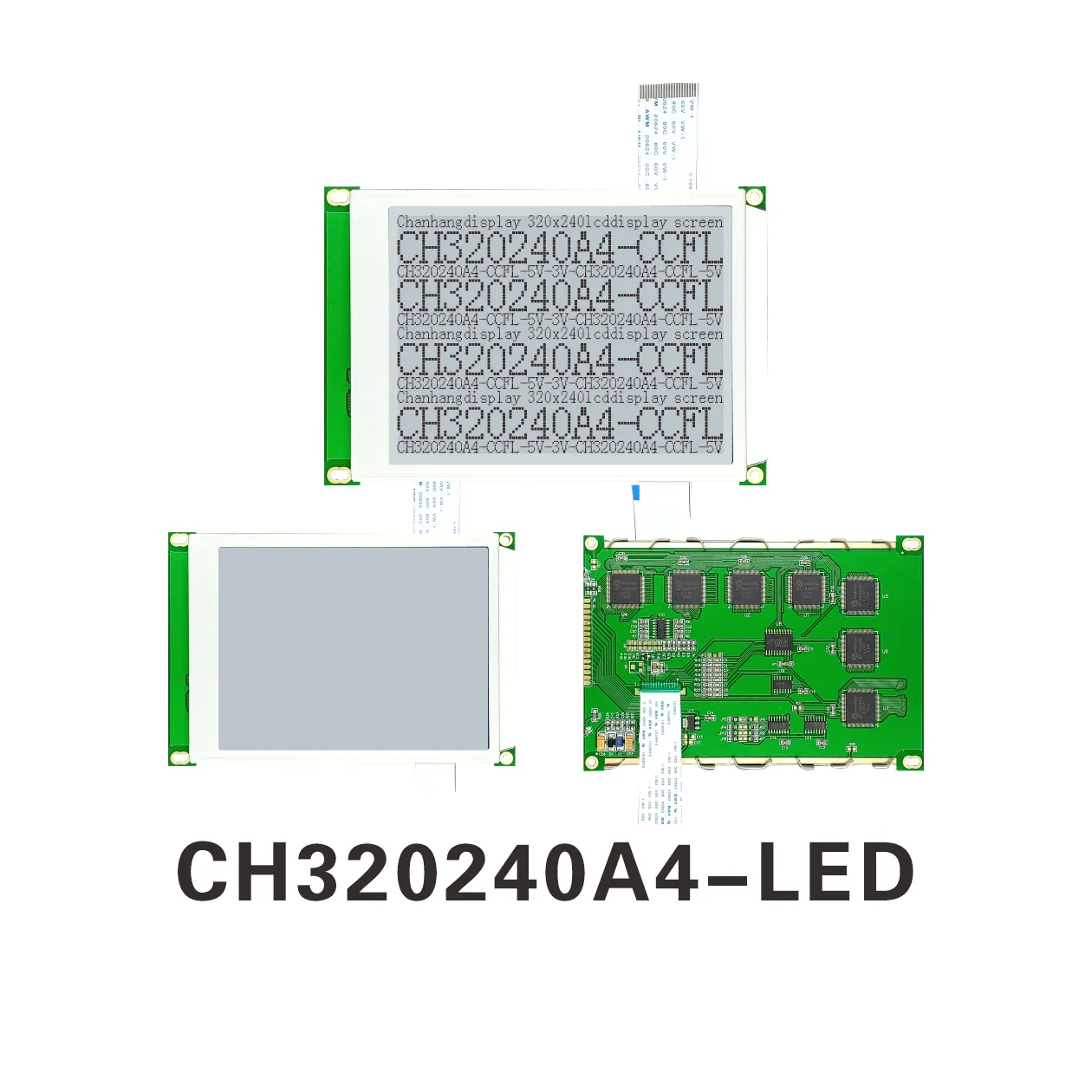

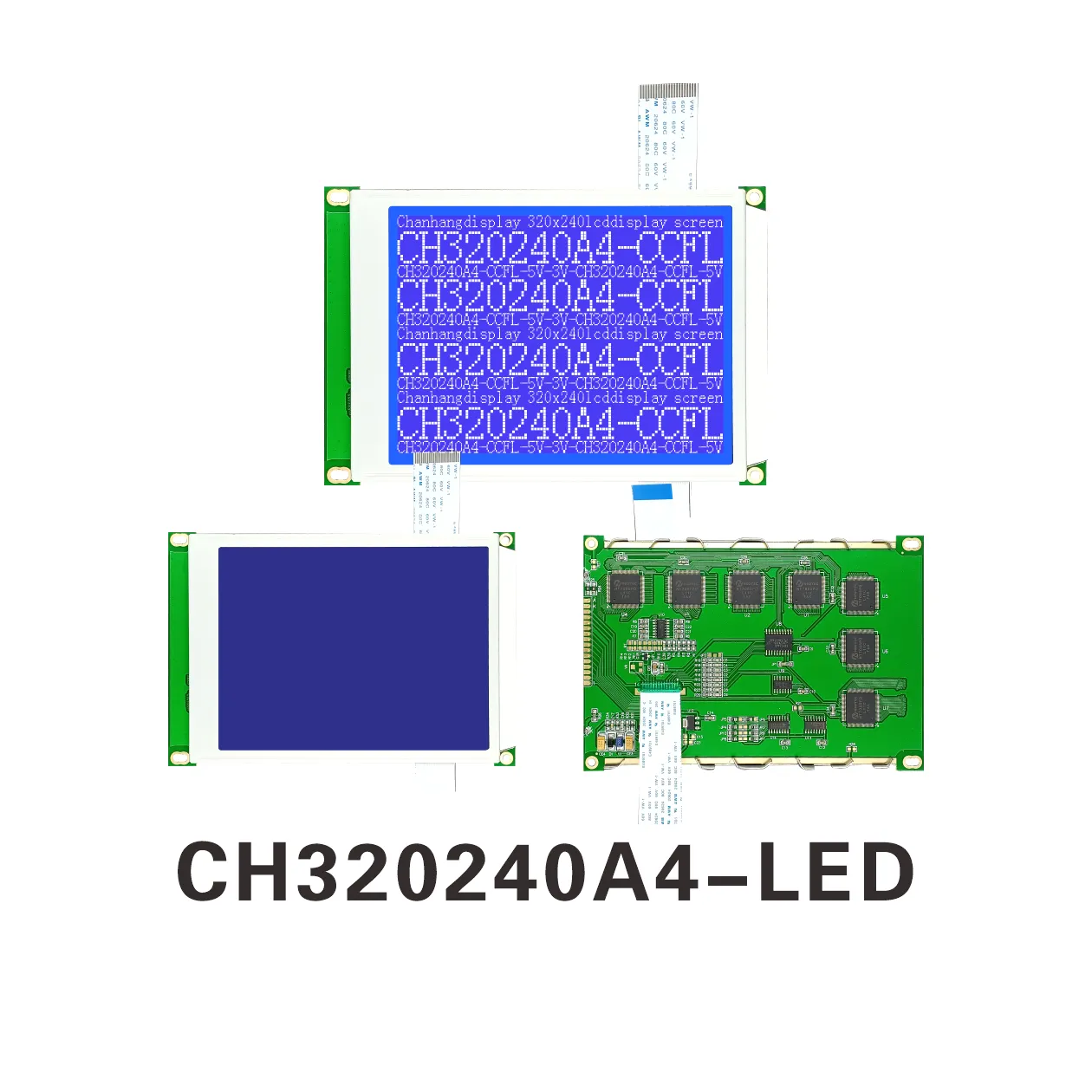

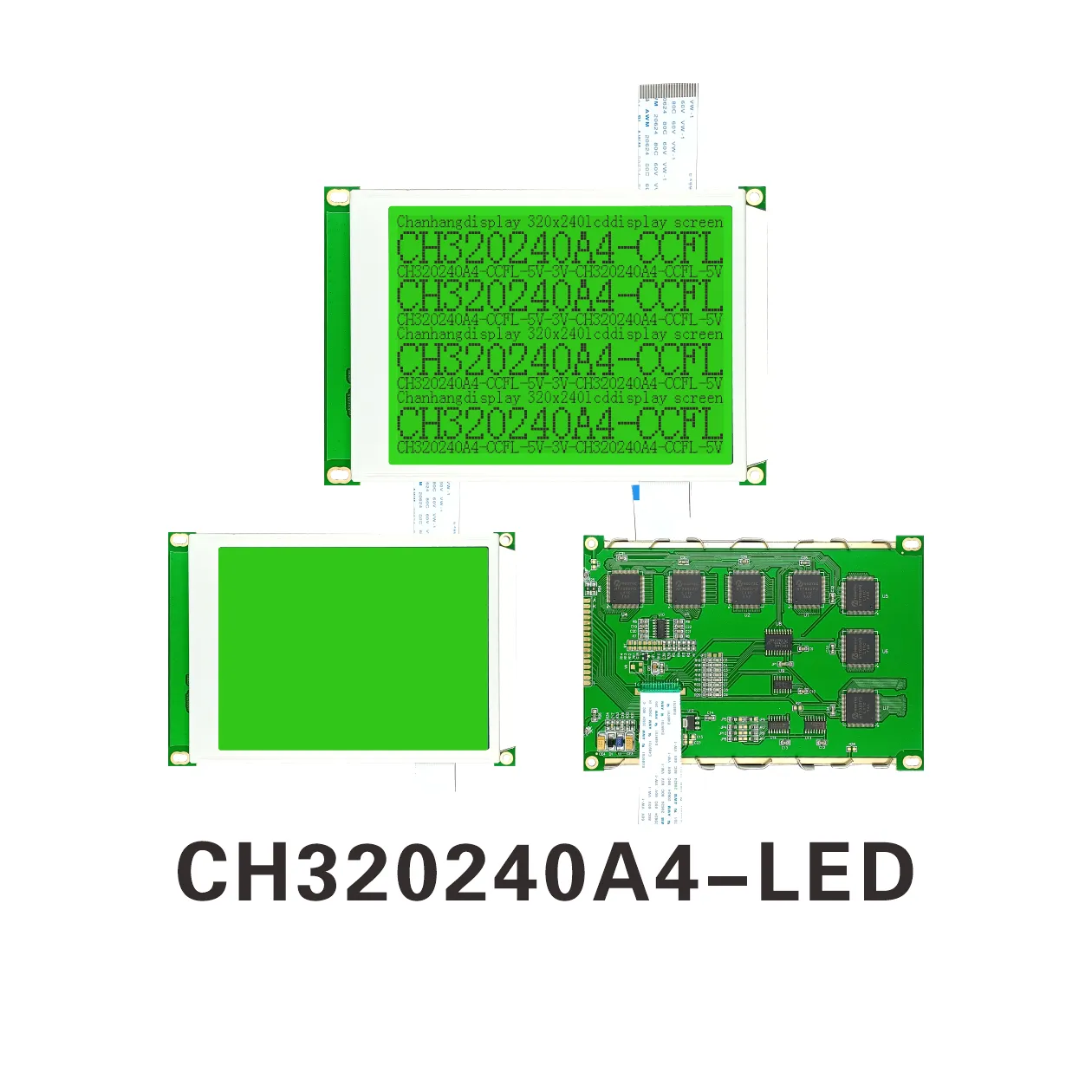

CH320240A4-LED Módulo de Pantalla Gráfica de Cristal Líquido

CH320240A4-LED Módulo de Pantalla Gráfica de Cristal Líquido

Descripción del Producto

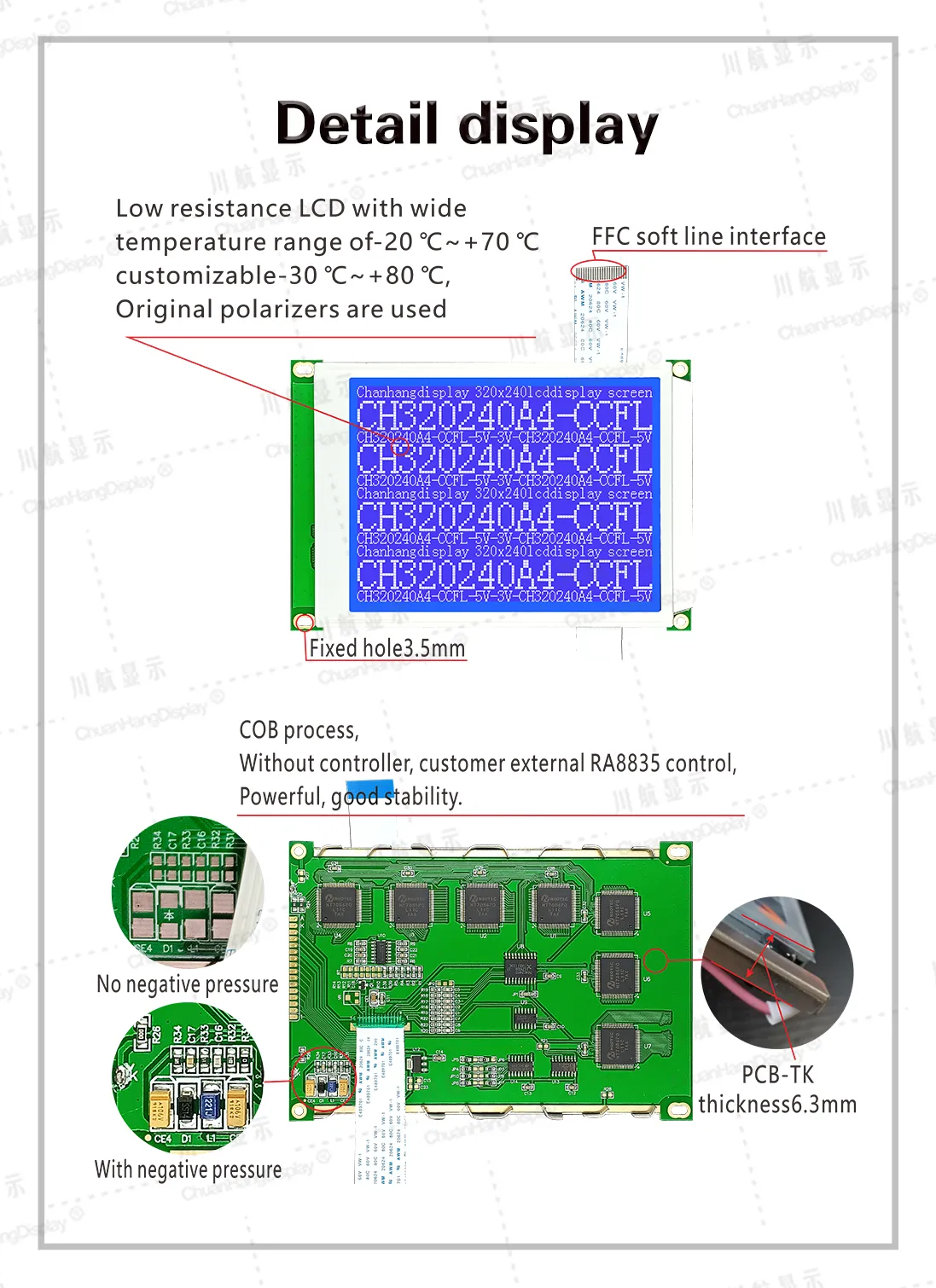

1.1 Resolución 320*240, módulo LCD de matriz de puntos con proceso C0B, el producto viene con placa PCB, retroiluminación LED, conexión con cinta conductiva, estructura estable.
1.2 Reemplaza DMF-50840, chip controlador LCD incorporado de 240 filas y 320 columnas, sin chip de control, puede conectarse a un chip de control LCD externo RA8835, programadores compilan biblioteca de caracteres chinos.
1.3 Bajo consumo de energía, dos modos de suministro de energía 5V/3.3V, corriente sin retroiluminación dentro de 20mA, corriente de retroiluminación dentro de 200mA.
1.4 Después de conectar el cable FFC14Pin, la retroiluminación siempre está encendida. Si la retroiluminación se controla por separado, los pines de una sola fila PIN15 y PIN16 a la izquierda pueden alimentarse por separado.
1.5 Características del producto:
●1/240 duty, procesamiento de datos paralelo de 4 bits.
●El módulo tiene señal M incorporada.

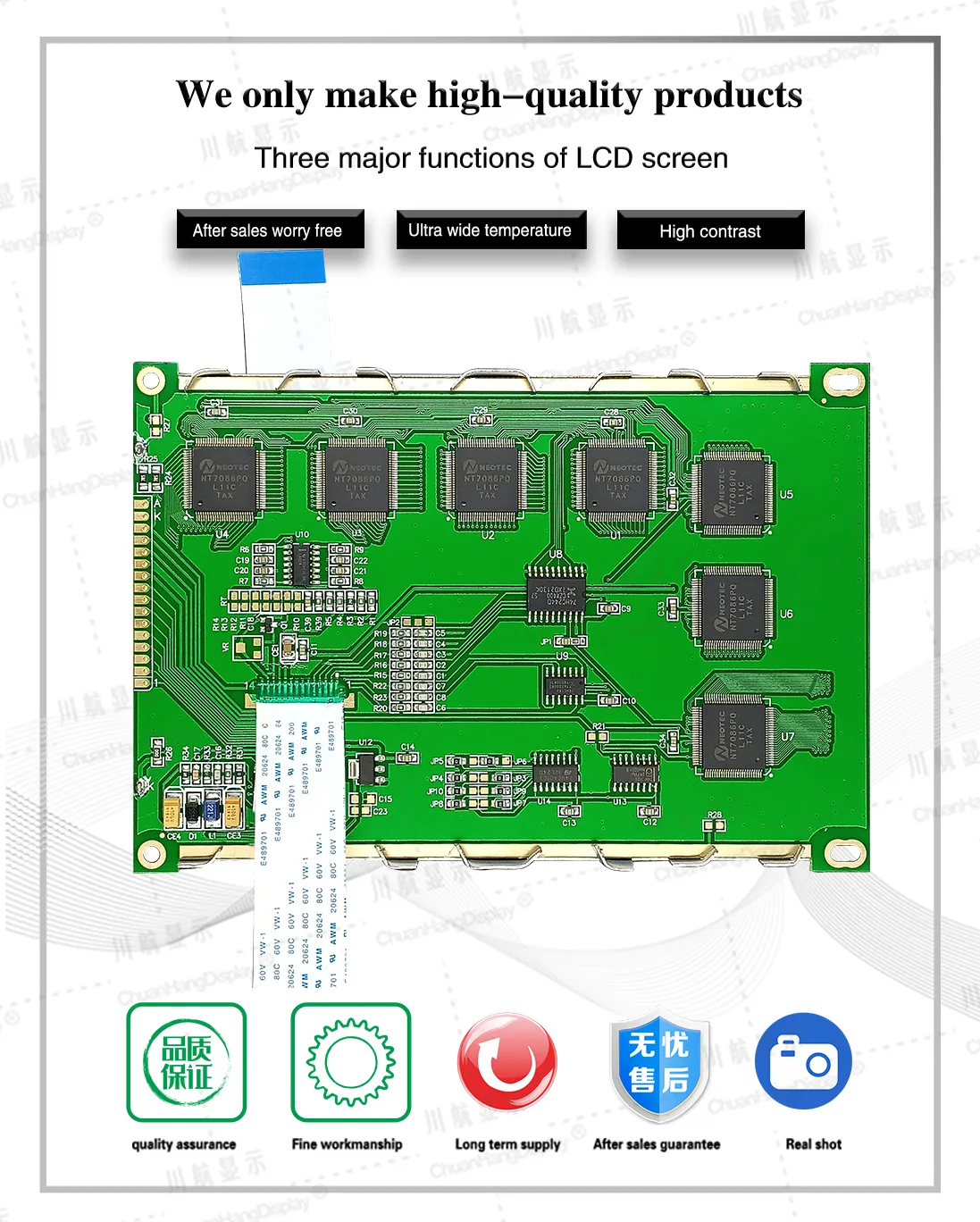

●Chip 74HC244 en serie, mejora de señal.
●Una pantalla muestra 20 caracteres x 15 líneas (matriz de puntos 16x16).

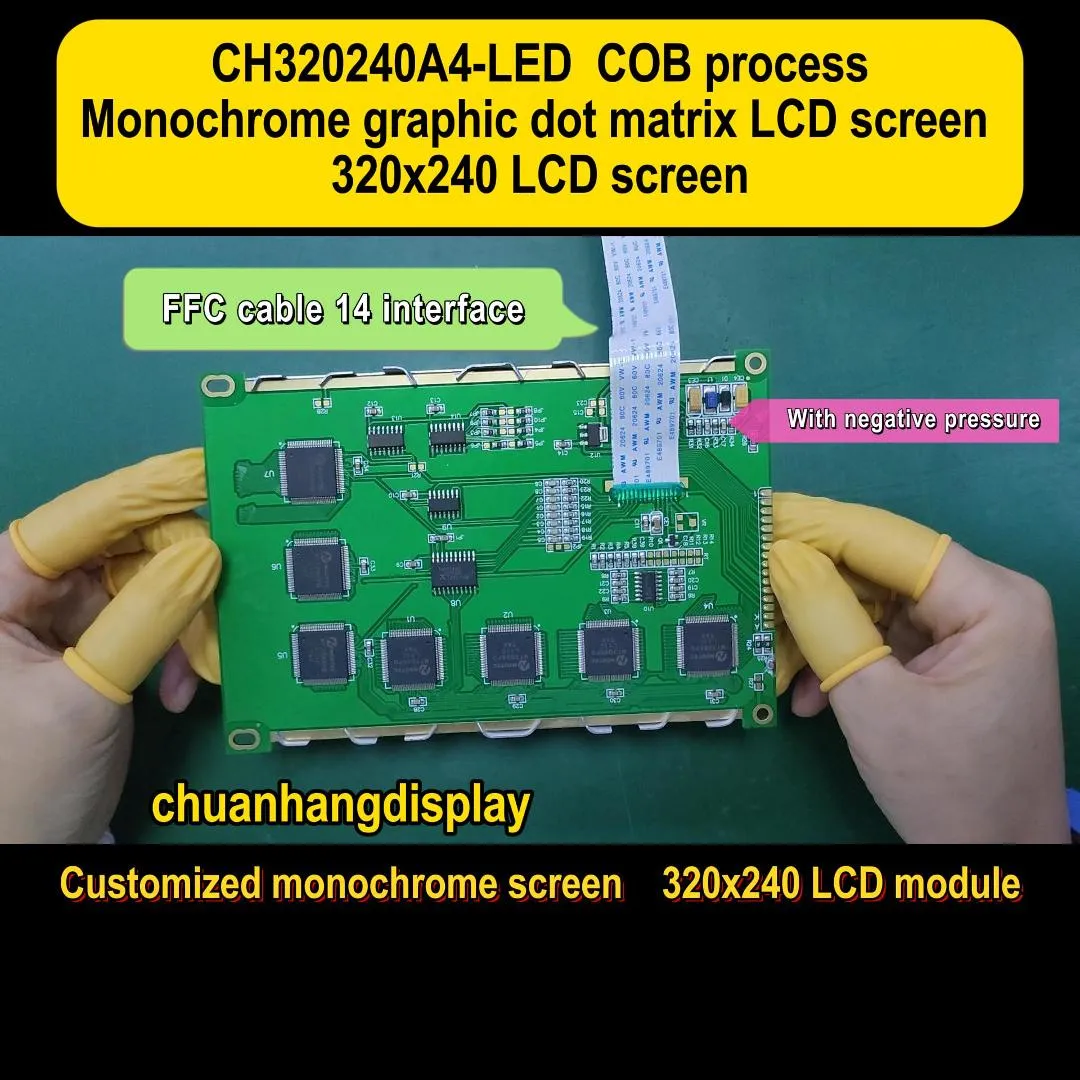

Presentación en Video

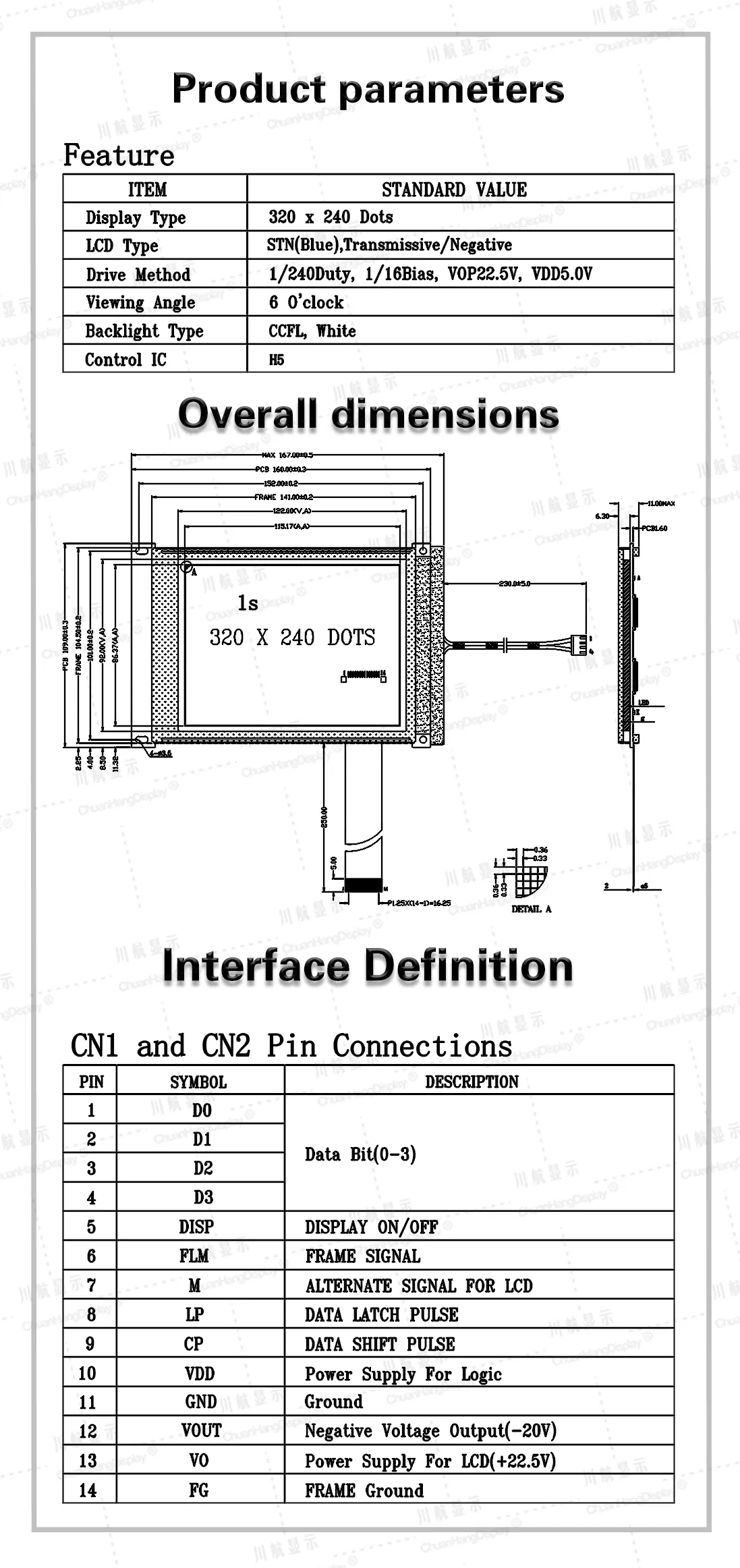

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH320240A4-V2.0
Resolución	320X240	tamaño de pantalla	5.7"
Dimensión externa(LWH)	167.0X109.0X11.0 mm	Área visible(L*W)	122.0X92.0 mm
Área activa(L*W)	115.17X86.37 mm	Tamaño del punto (mm)	0.33(L)X0.33(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/240Duty,1/16Bias
Tipo de pantalla	STN	IC controlador	AIP31086
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
