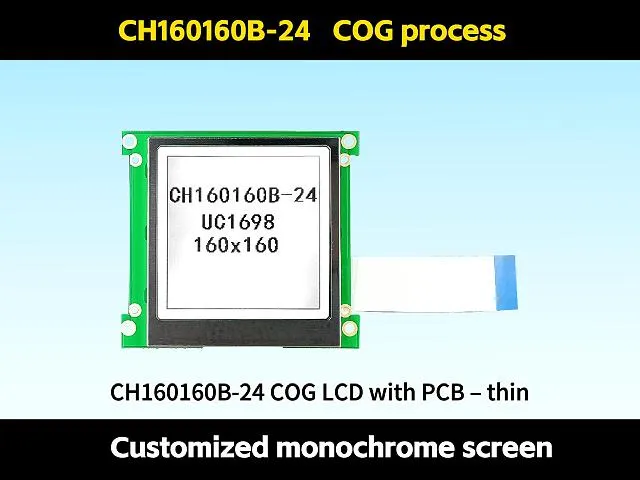

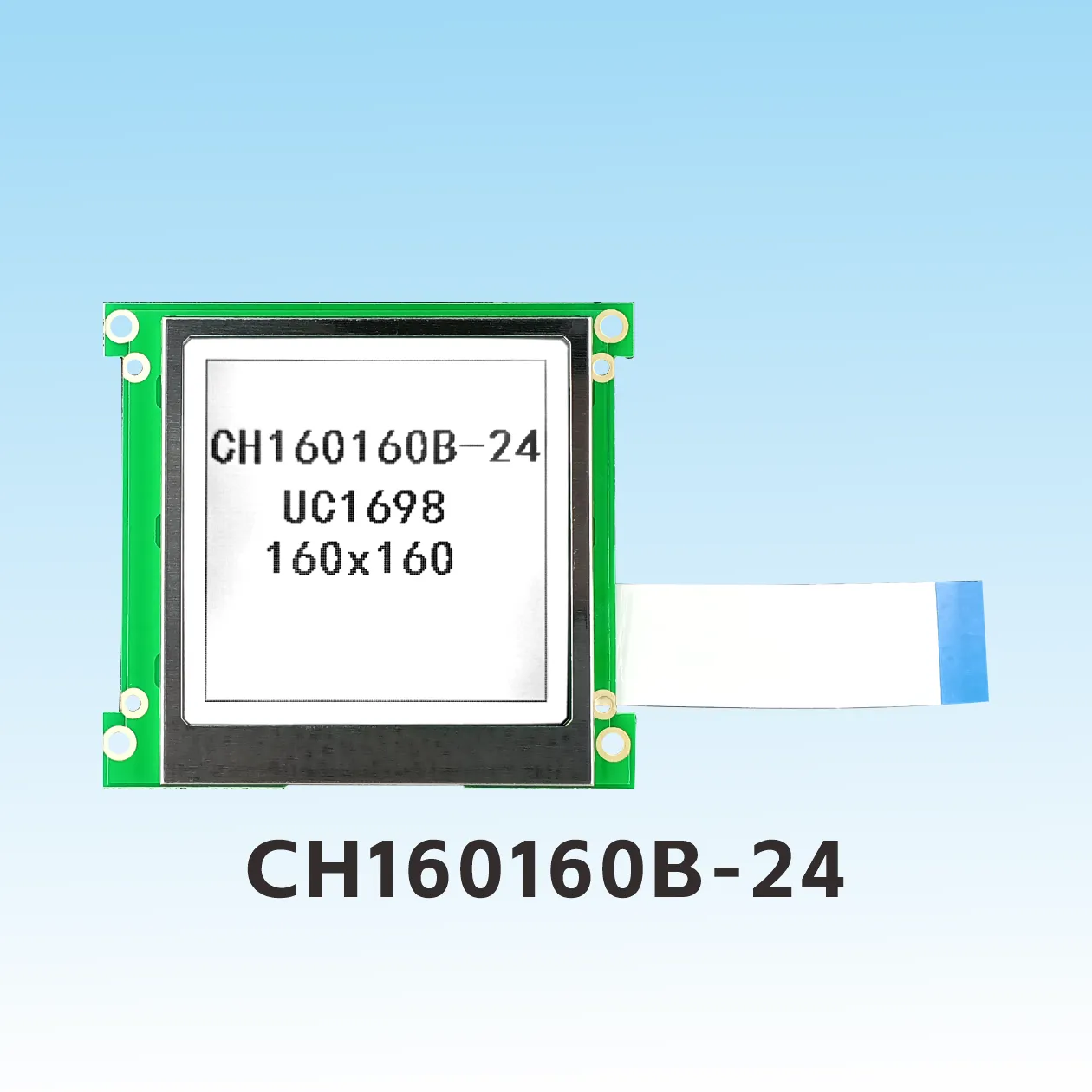

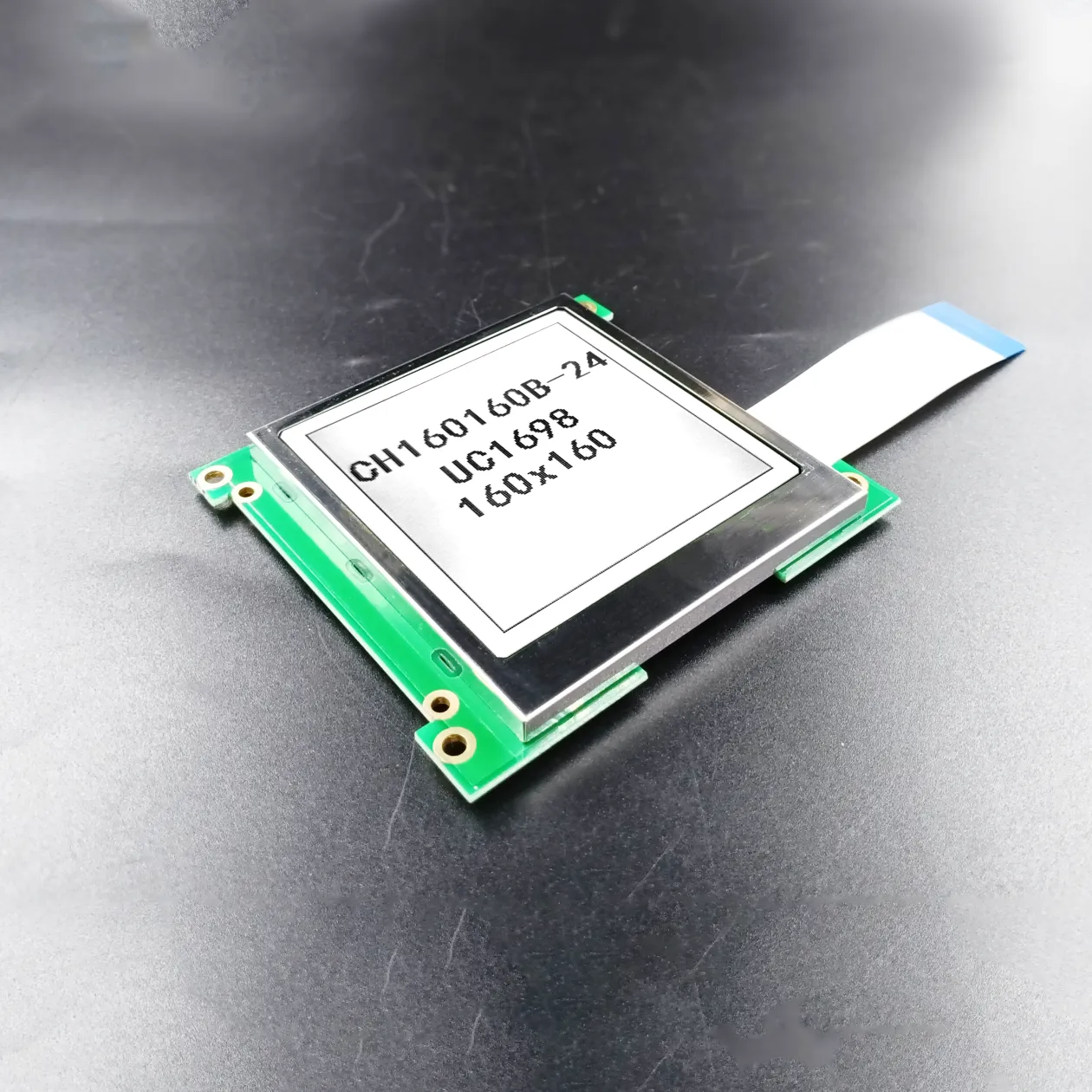

CH160160B-24 Módulo de Pantalla LCD COG

Descripción del Producto

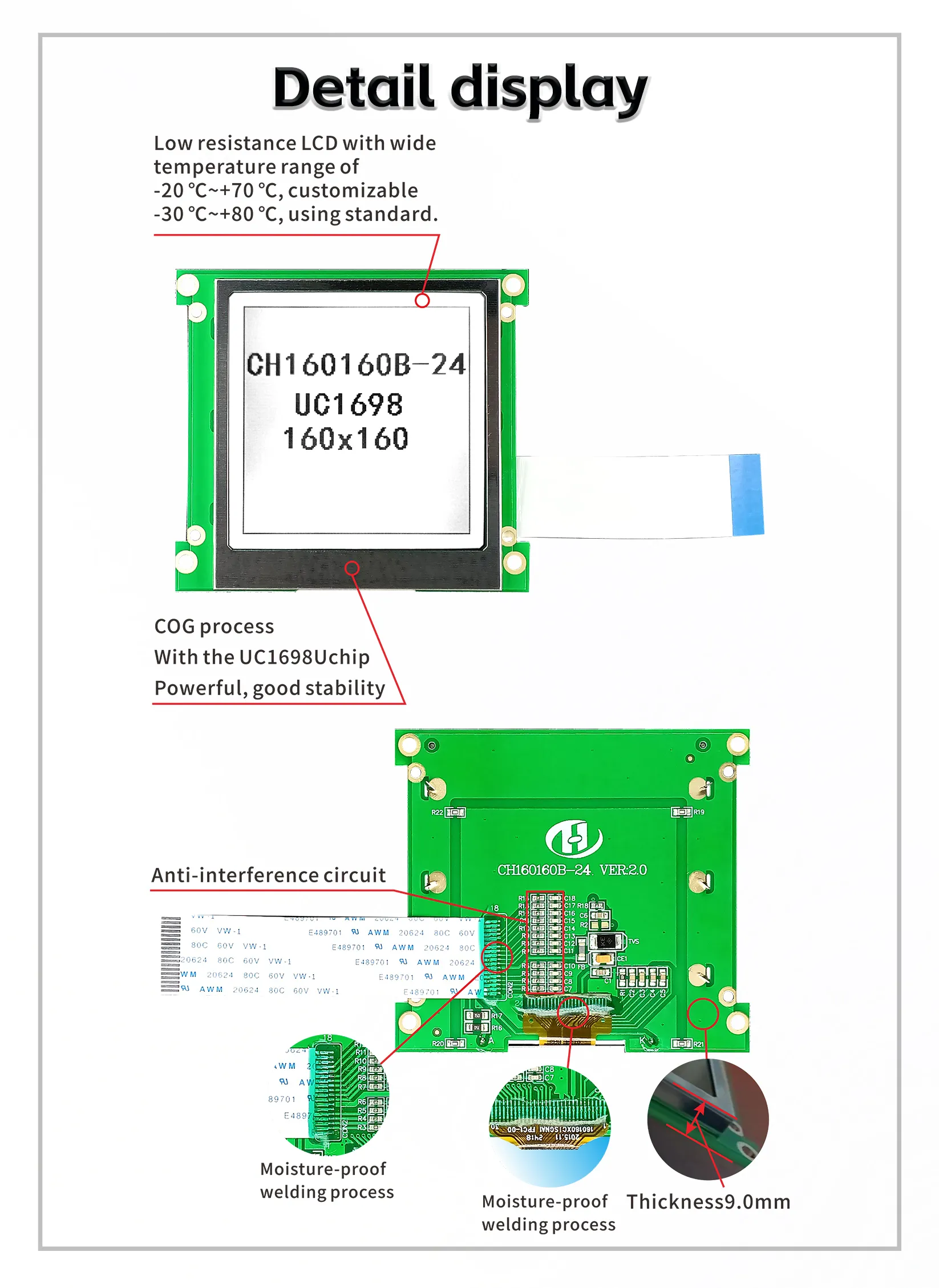

1.1 Proceso C0G, FPC está soldado en PCB, el producto tiene retroiluminación, grosor delgado y estructura estable.
1.2 El IC utiliza UC1698, no hay biblioteca de fuentes en el chip, y el programador compila la biblioteca de fuentes por sí mismo.
1.3 Bajo consumo de energía, solo modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 3mA, corriente de retroiluminación dentro de 140mA.

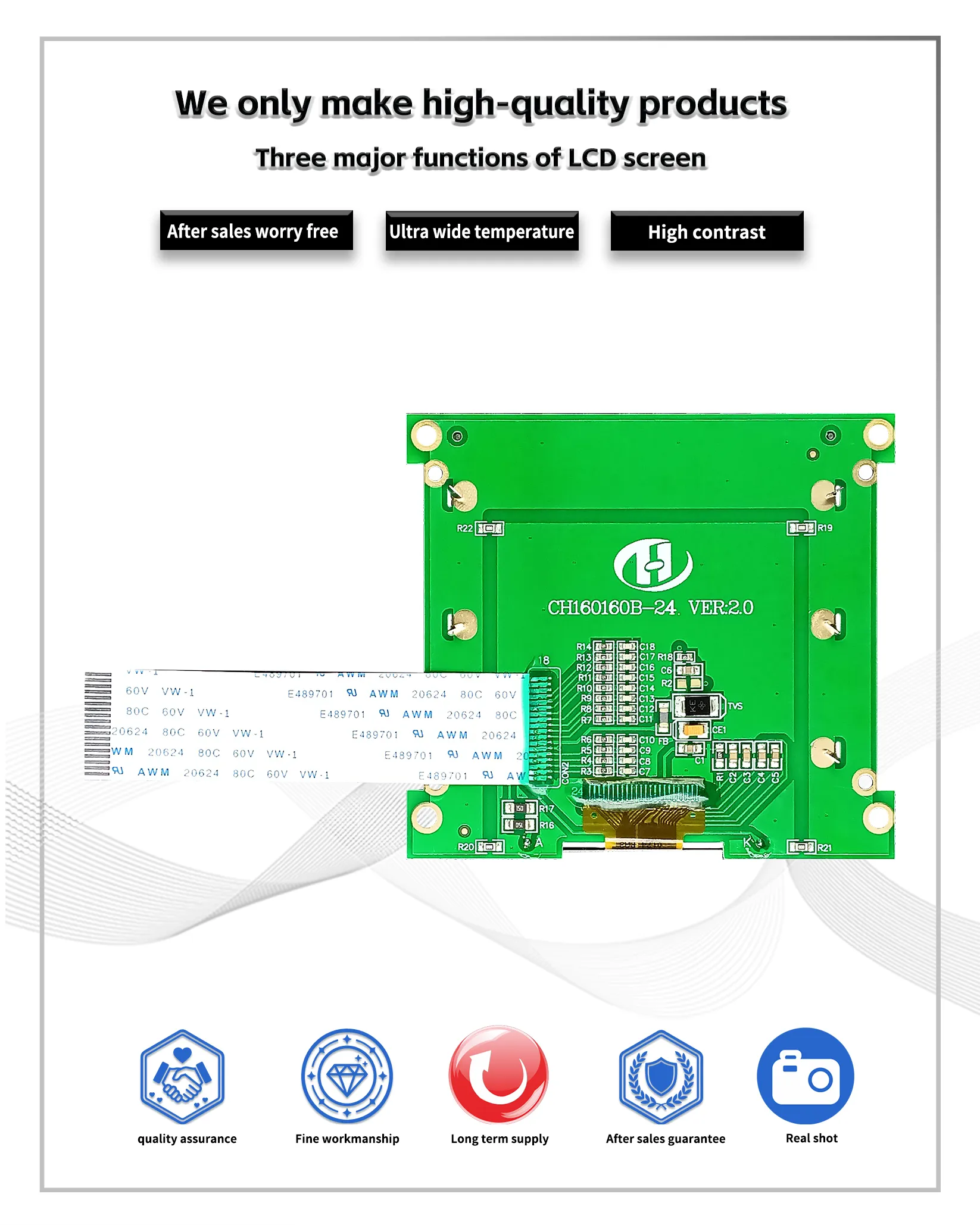

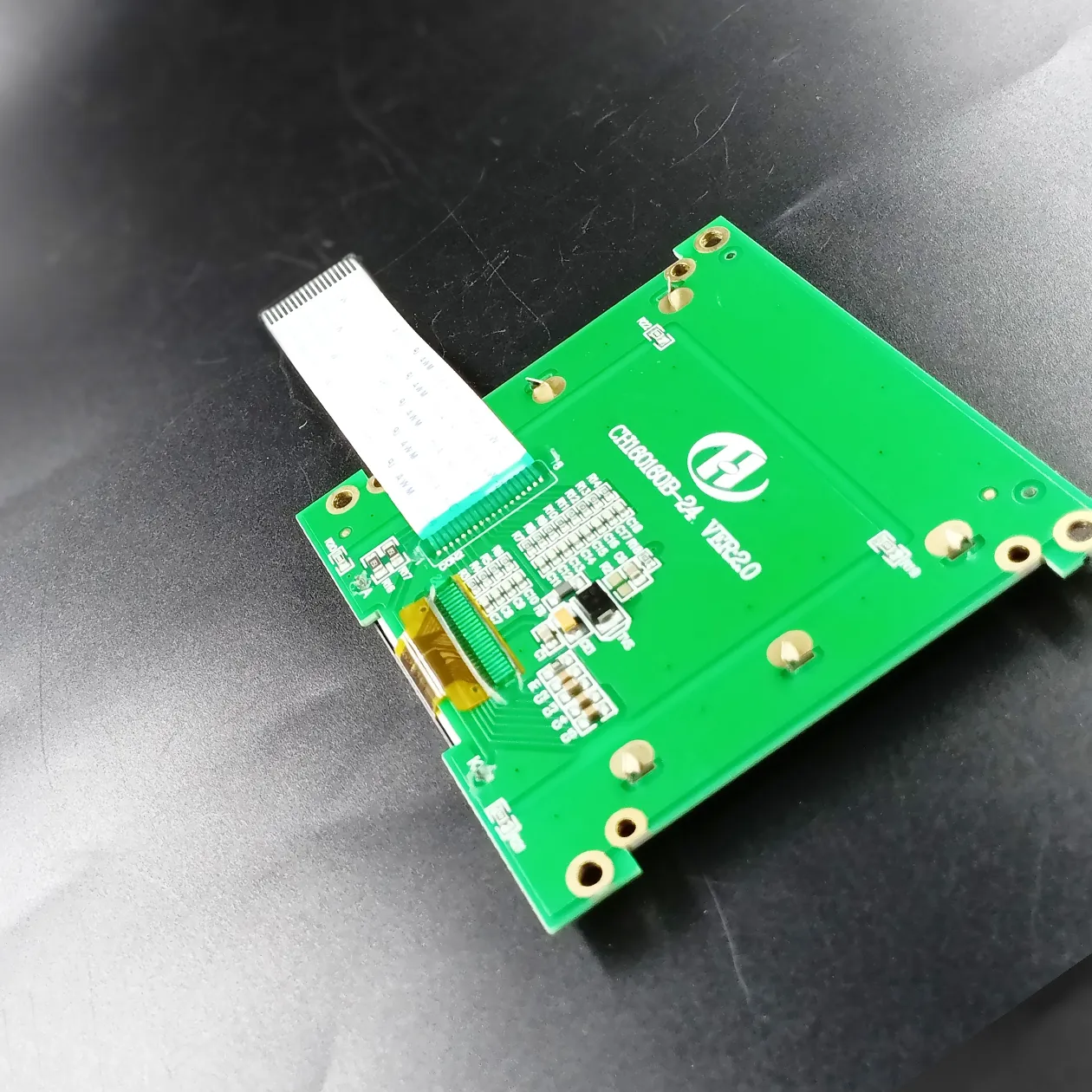

1.4 La retroiluminación LED A y K están soldadas en la placa PCB, y la estructura es estable. El LED puede ser impulsado por PIN1, PIN7, PIN16, PIN18.
1.5 Características del producto:
●El chip tiene compensación de temperatura por software incorporada.
●El módulo tiene un circuito de refuerzo incorporado.
●El contraste se ajusta por software.
●Una pantalla muestra 10 caracteres x 10 líneas (matriz de puntos 16x16).
●Una sola imagen ≦ matriz de puntos 160x160.
●Puerto paralelo de 8 bits con temporización 6800 o temporización 8080.
●Funciones ricas:
●Área de RAM de pantalla única, visualización local y desplazamiento, y visualización de modulación de escala de grises de 4 bits por píxel.

Presentación en Video

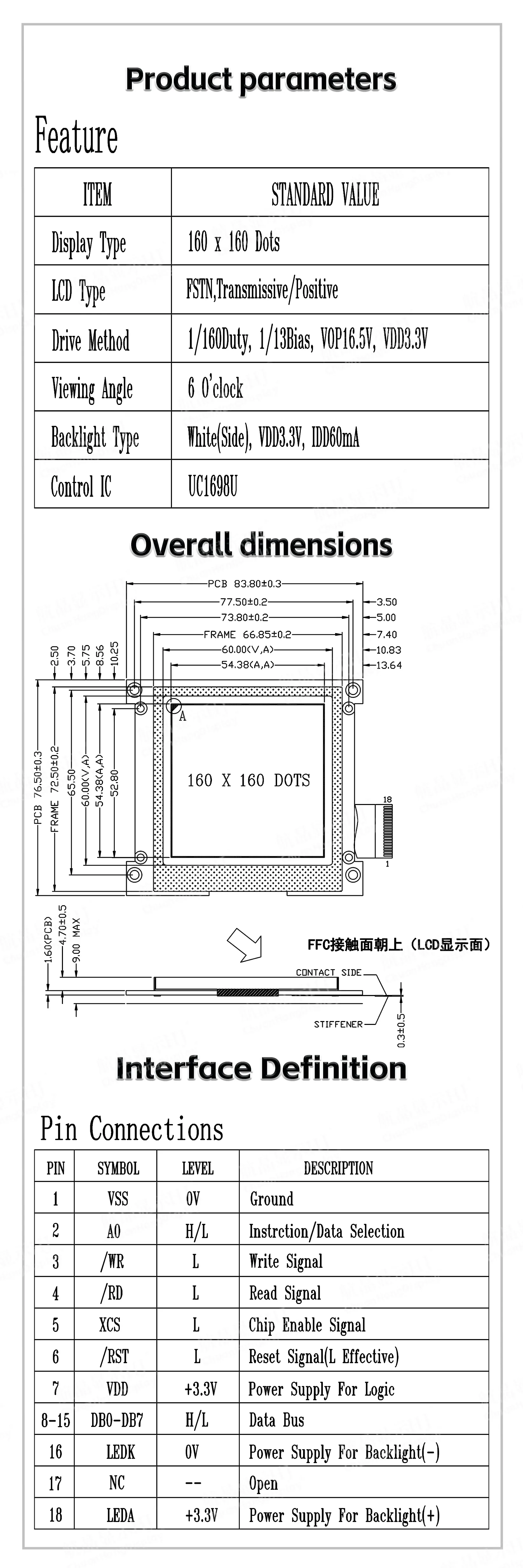

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH160160B-24
Resolución	160x160	tamaño de pantalla	3"

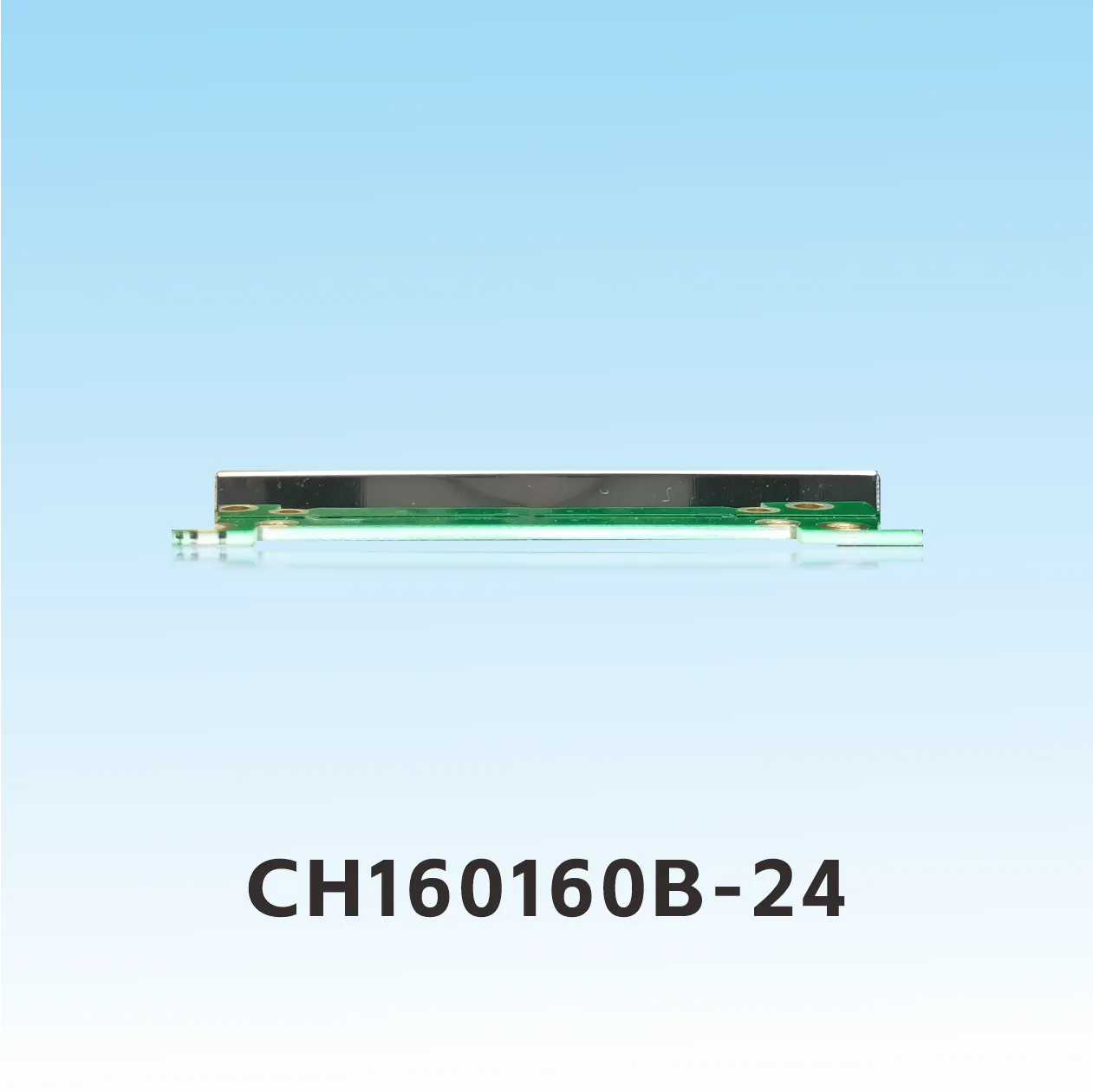

Dimensión externa(LWH)	83.8x76.5x9.0 mm	Área visible(L*W)	60.0x60.0 mm
Área activa(L*W)	54.38x54.38 mm	Tamaño del punto (mm)	0.32(L)x0.32(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/160Duty,1/13Bias
Tipo de pantalla	FSTN	Driver IC	UC1698U
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
