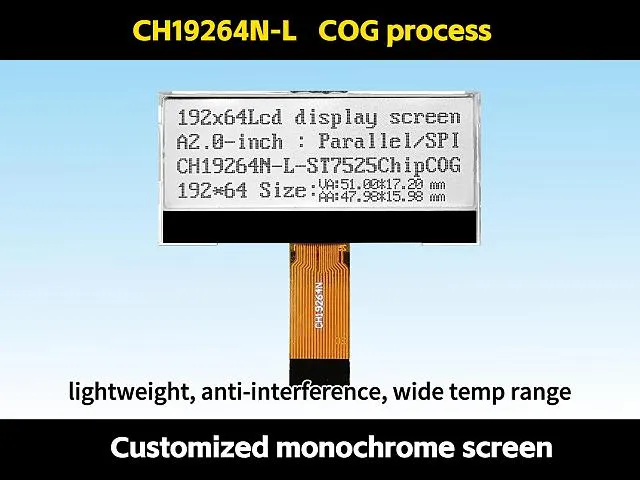

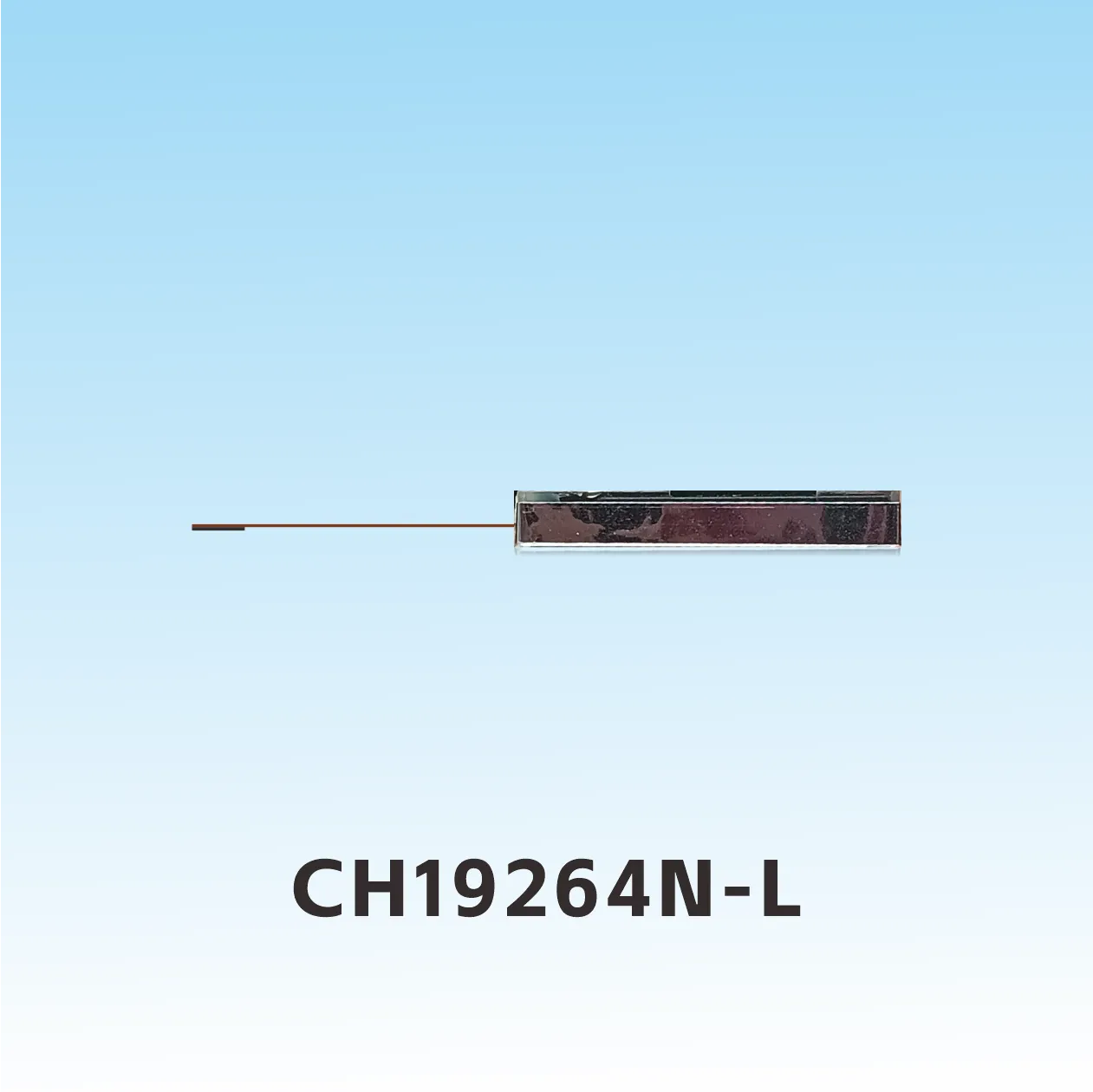

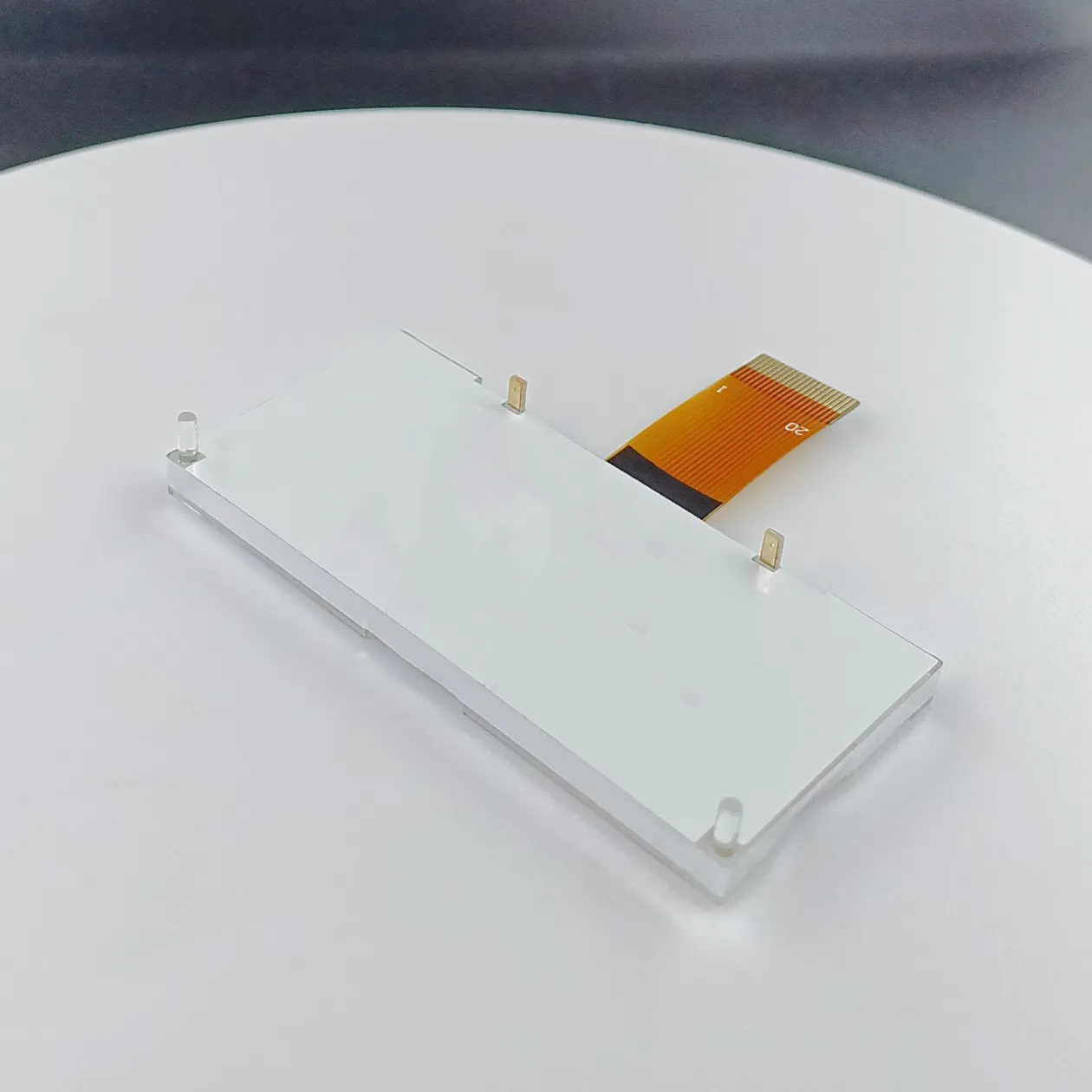

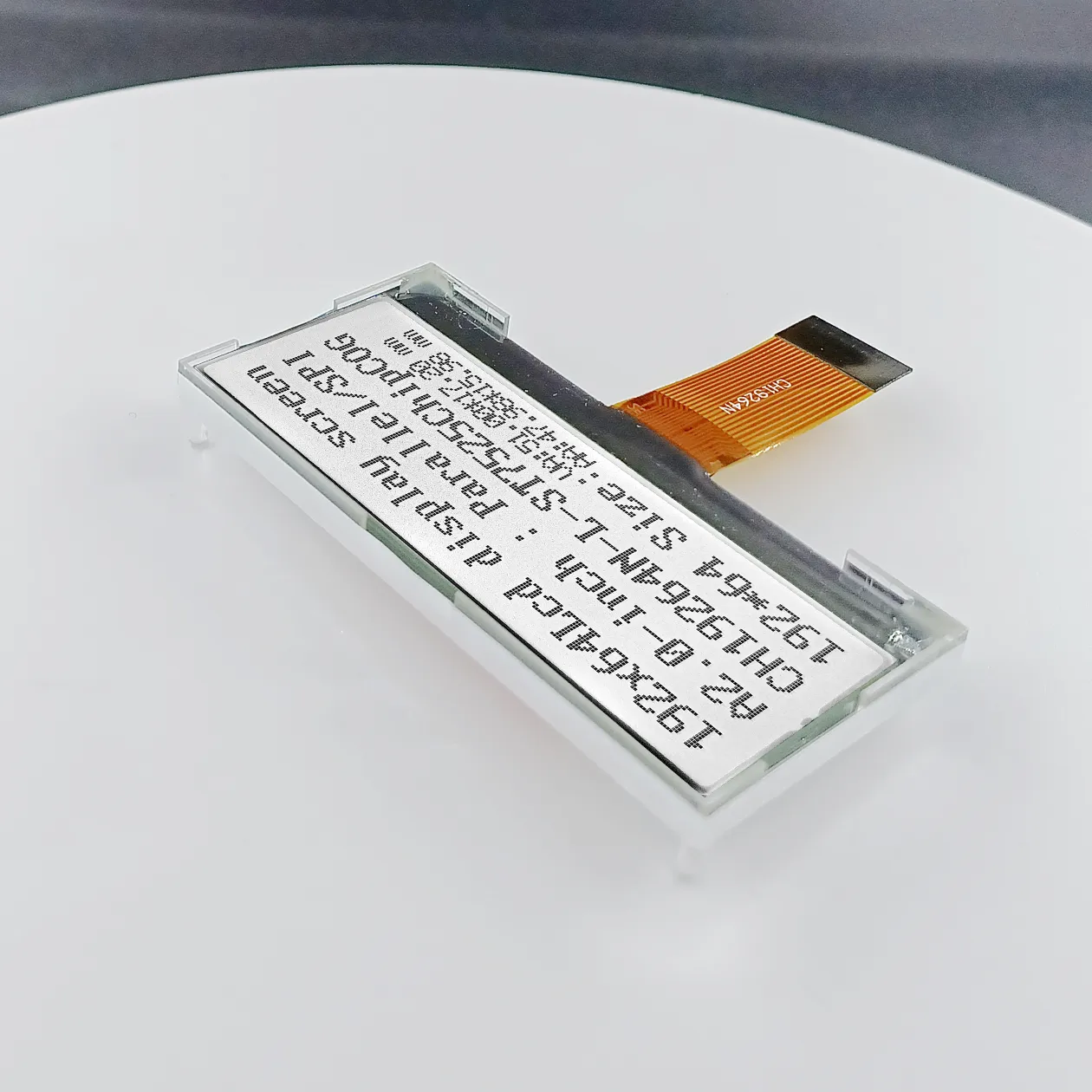

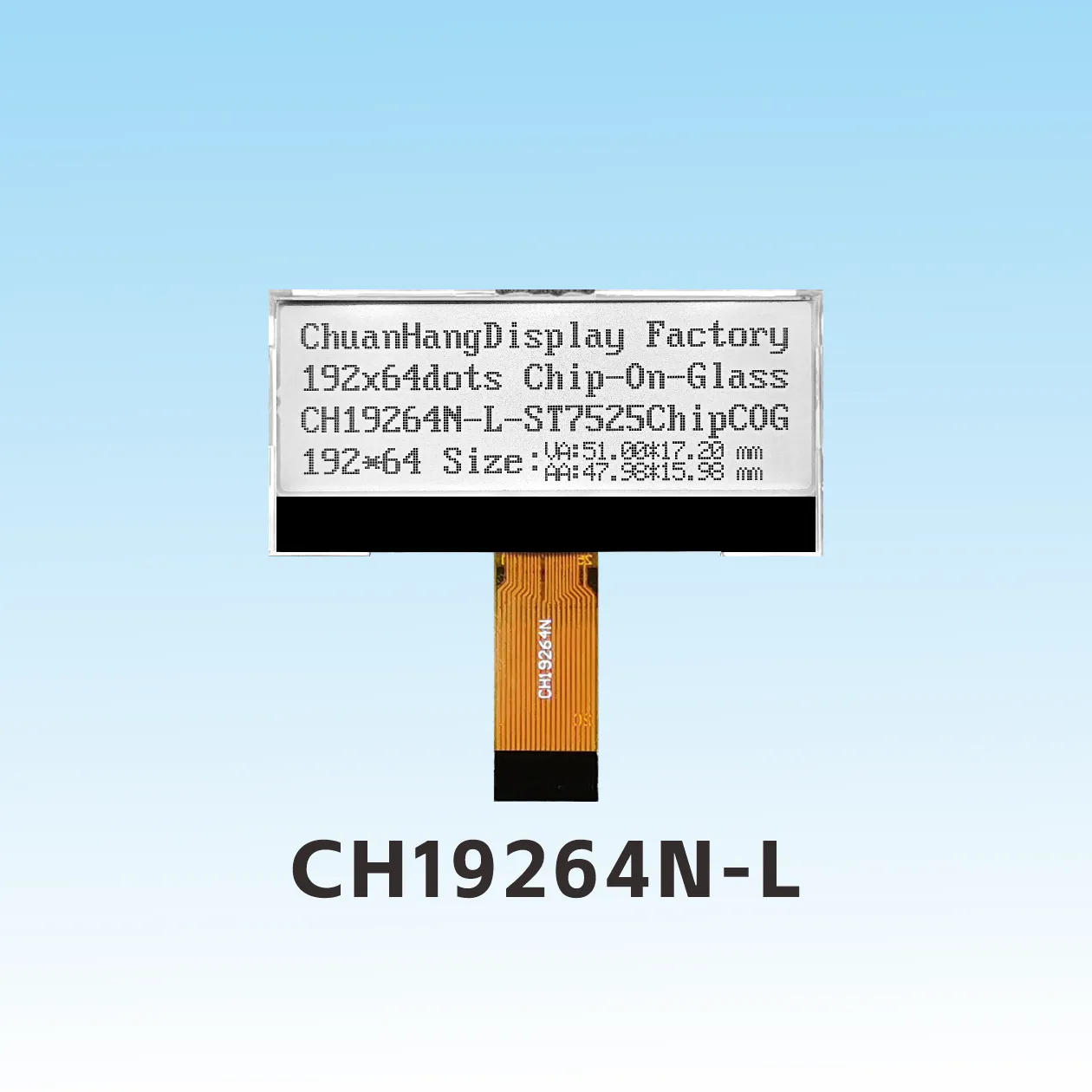

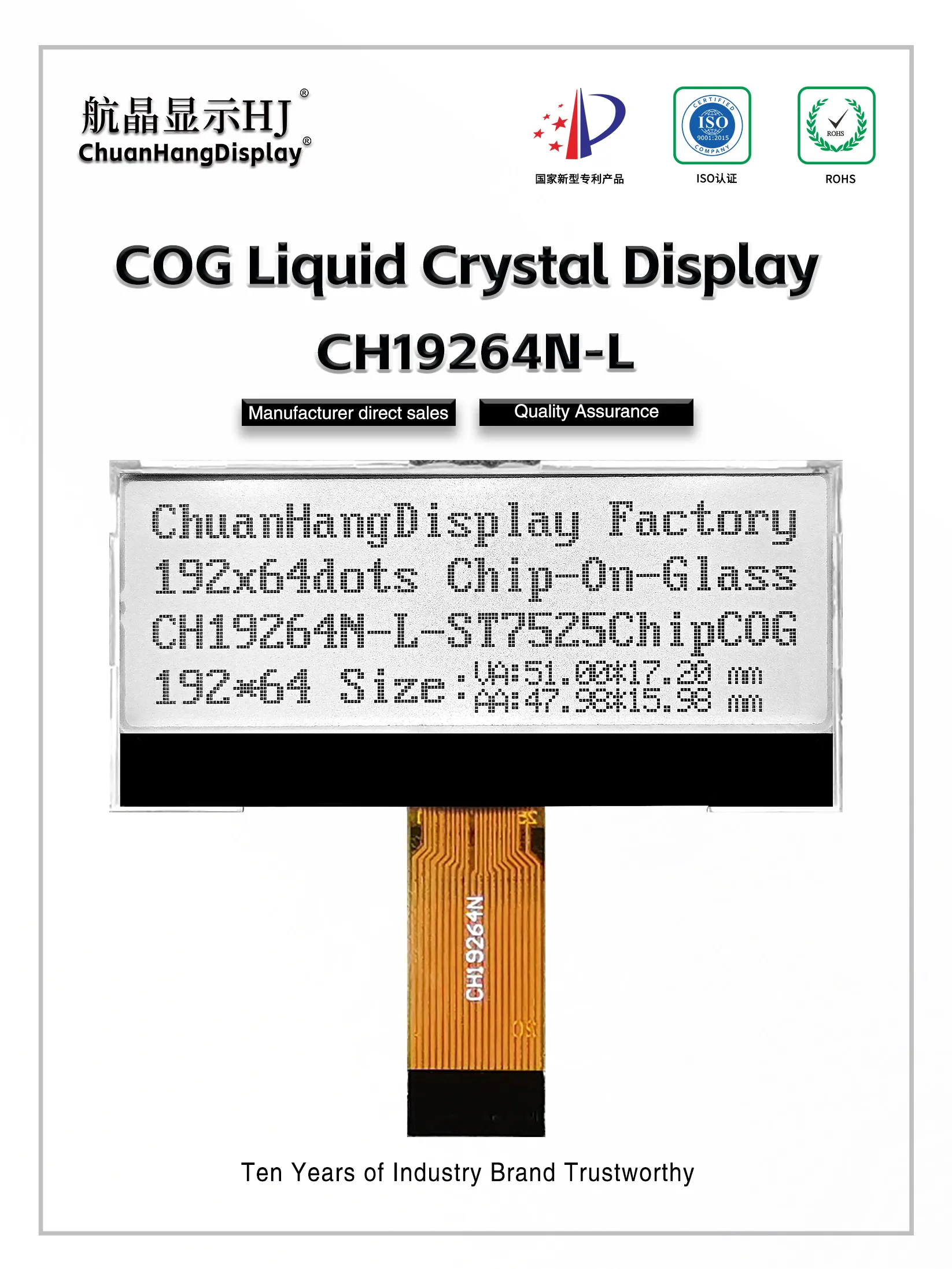

CH19264N-L Pantalla Gráfica LCD 192x64

Descripción del Producto

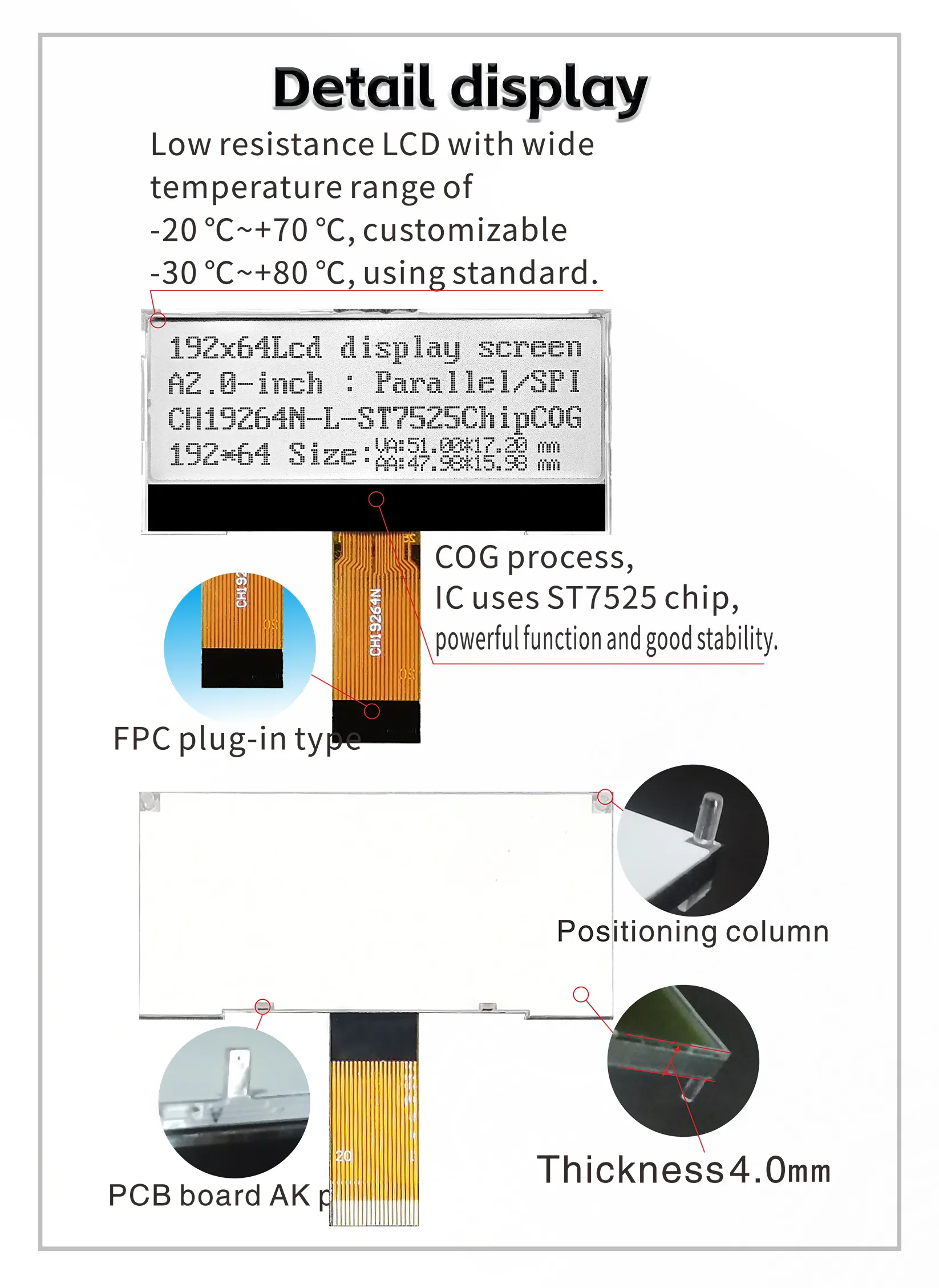

1.1 Proceso C0G, enchufe FPC, producto con retroiluminación, grosor delgado, estructura estable.
1.2 IC utiliza st7525, no hay biblioteca de fuentes en el chip, los programadores compilan la biblioteca de fuentes por sí mismos.
1.3 Bajo consumo de energía, solo modo de energía de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 100mA.
1.4 La retroiluminación LED A y K se alimentan por separado para la placa PCB y necesitan ser soldadas en la placa PCB.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x192 bits.
●El circuito de refuerzo solo necesita 2 capacitores de 1uf
●El contraste se ajusta por software.
●Una pantalla muestra 12 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦192x64 matriz de puntos
●Interfaz SPI de 4 hilos opcional/puerto paralelo de 8 bits temporización 6800/temporización 8080, interfaz 12C personalizable
●Funciones ricas:
Interfaz de visualización encendida/apagada, visualización positiva/inversa, leer/modificar/escribir,

Presentación en Video

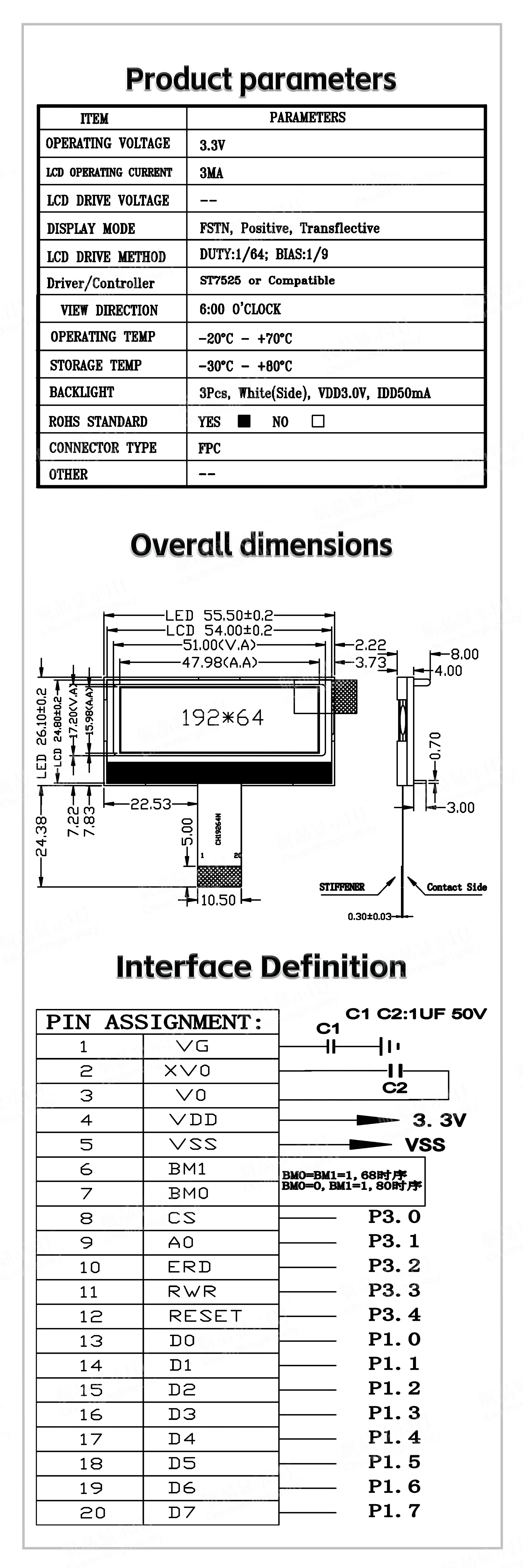

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19264N-L
Resolución	192x64	tamaño de pantalla	2
Dimensión exterior (LWH)	55.5x26.1x8.0 mm	Área visible (L*W)	51.0x17.2 mm
Área activa (L*W)	47.98x15.98 mm	Tamaño del punto (mm)	0.23(L)x0.23(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla	FSTN	IC controlador	ST7525
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	NO
