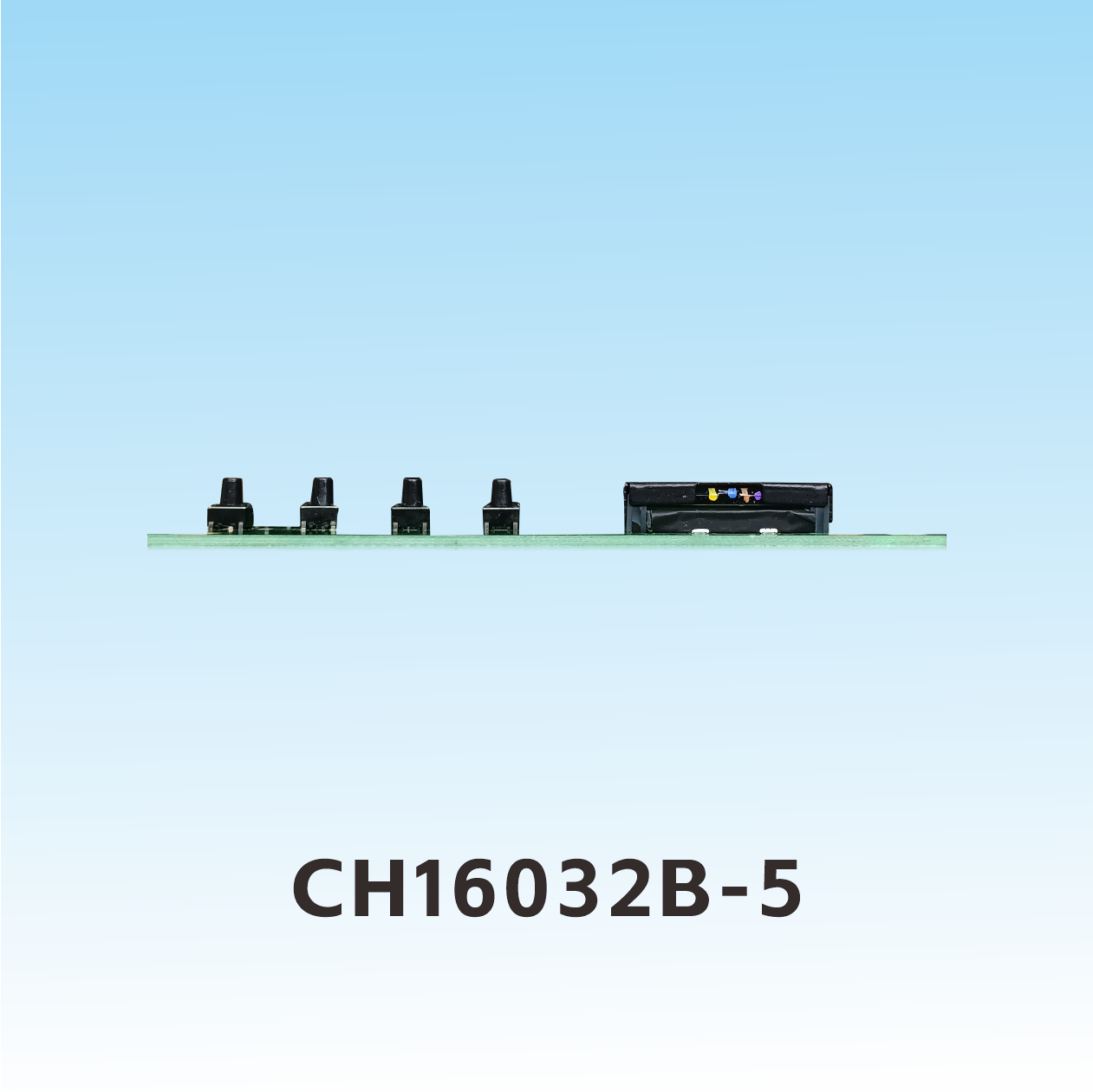

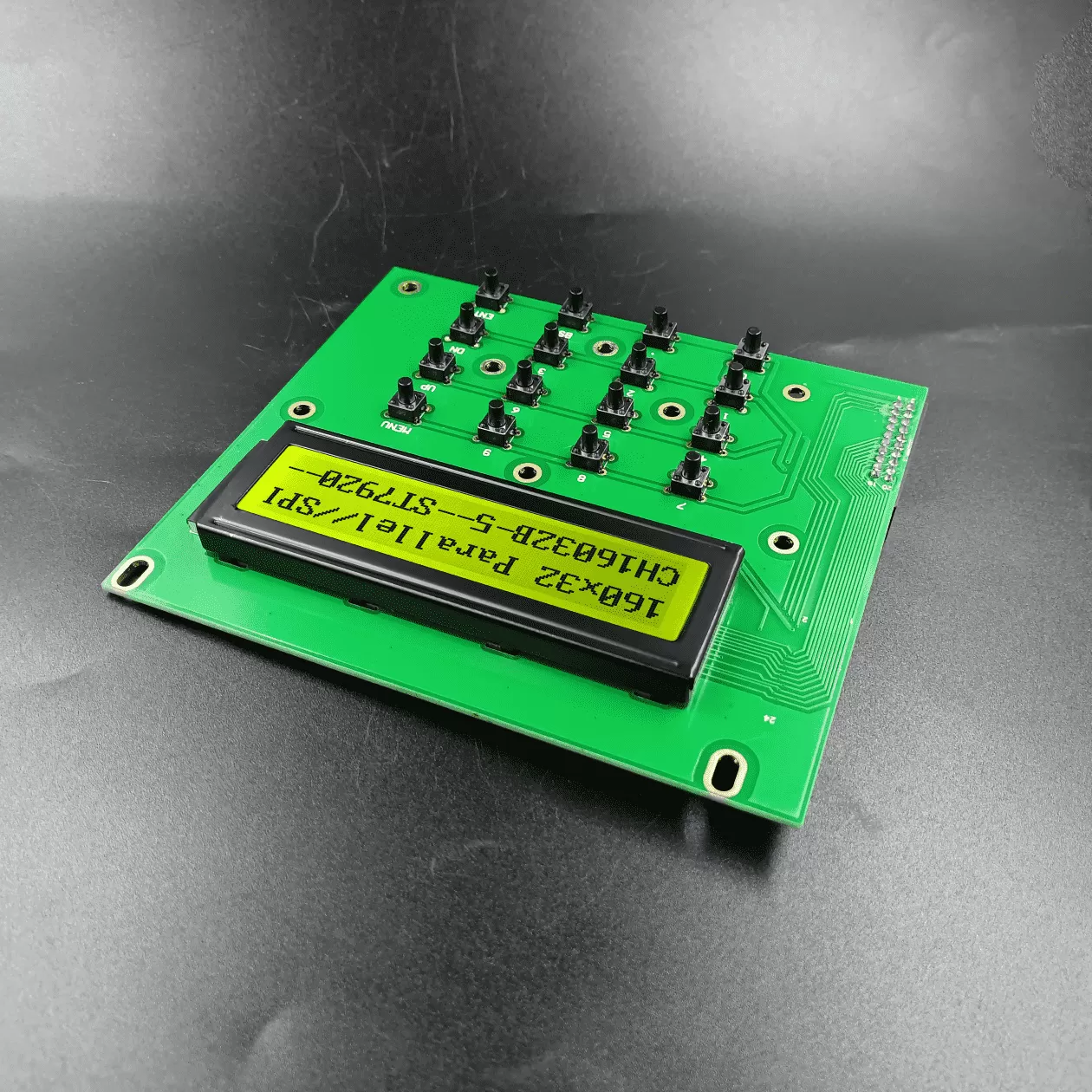

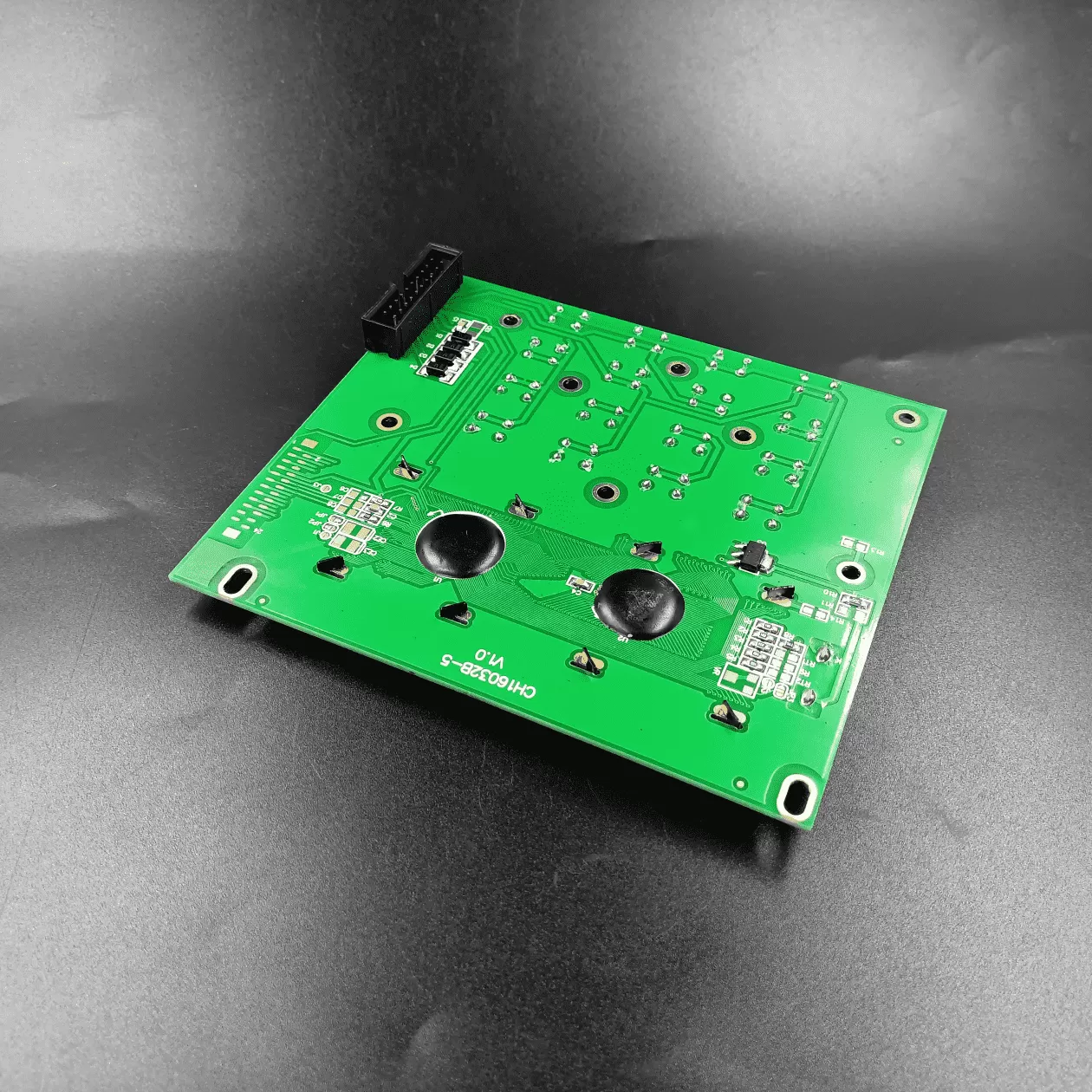

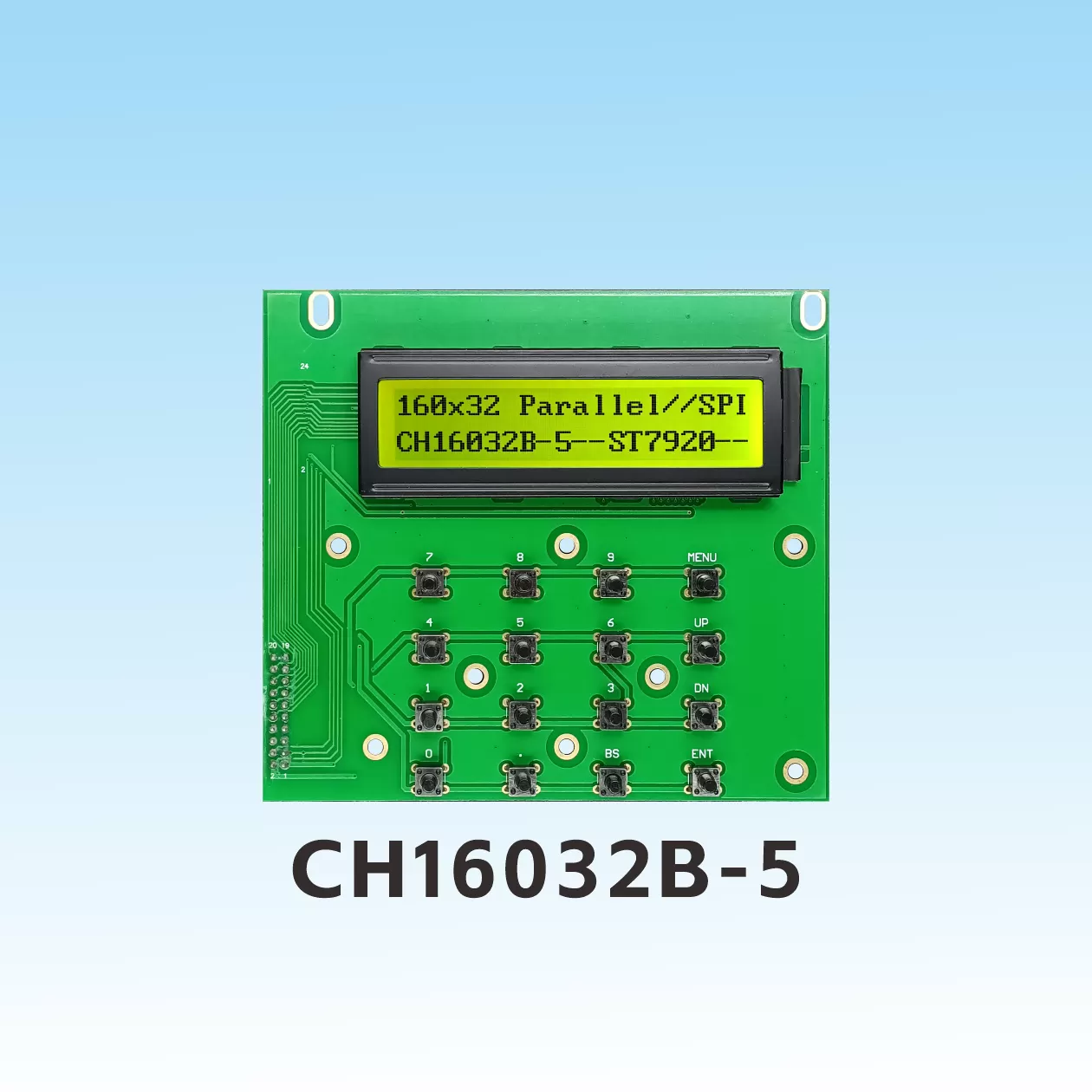

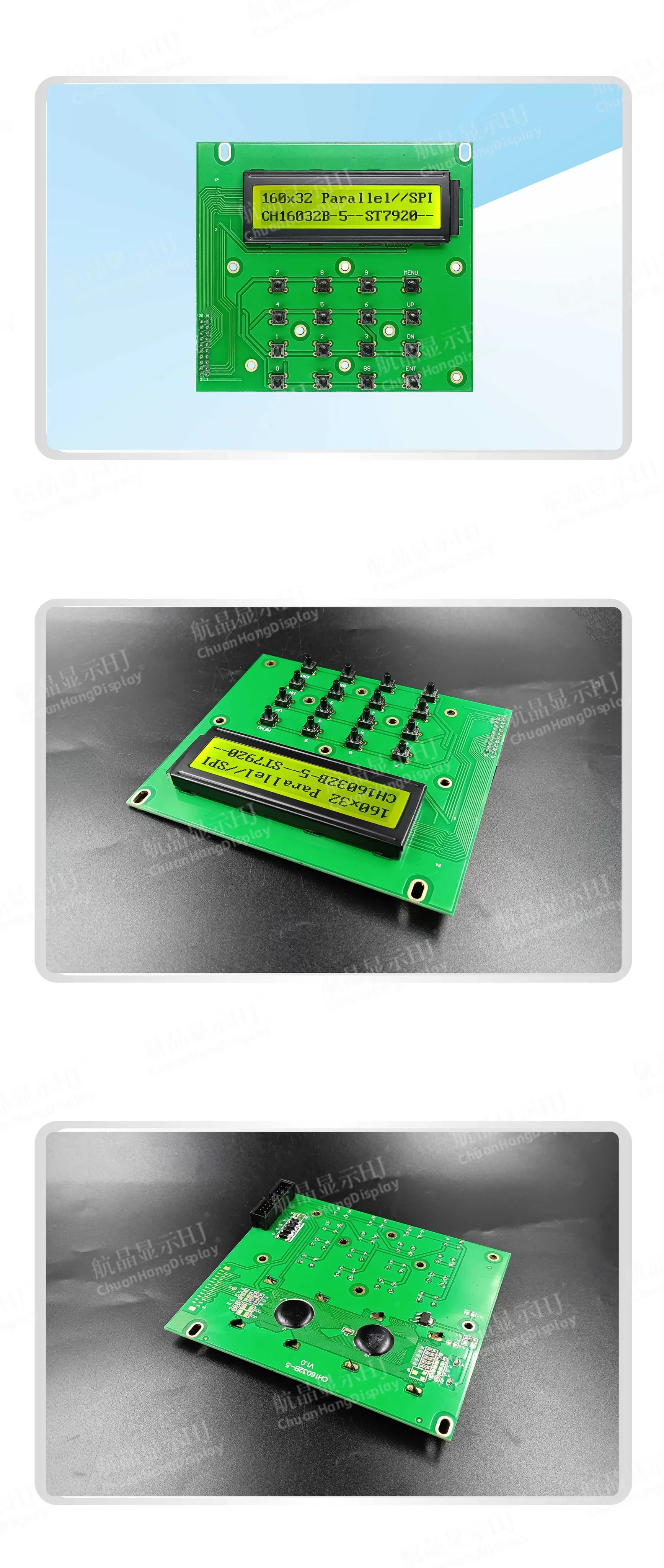

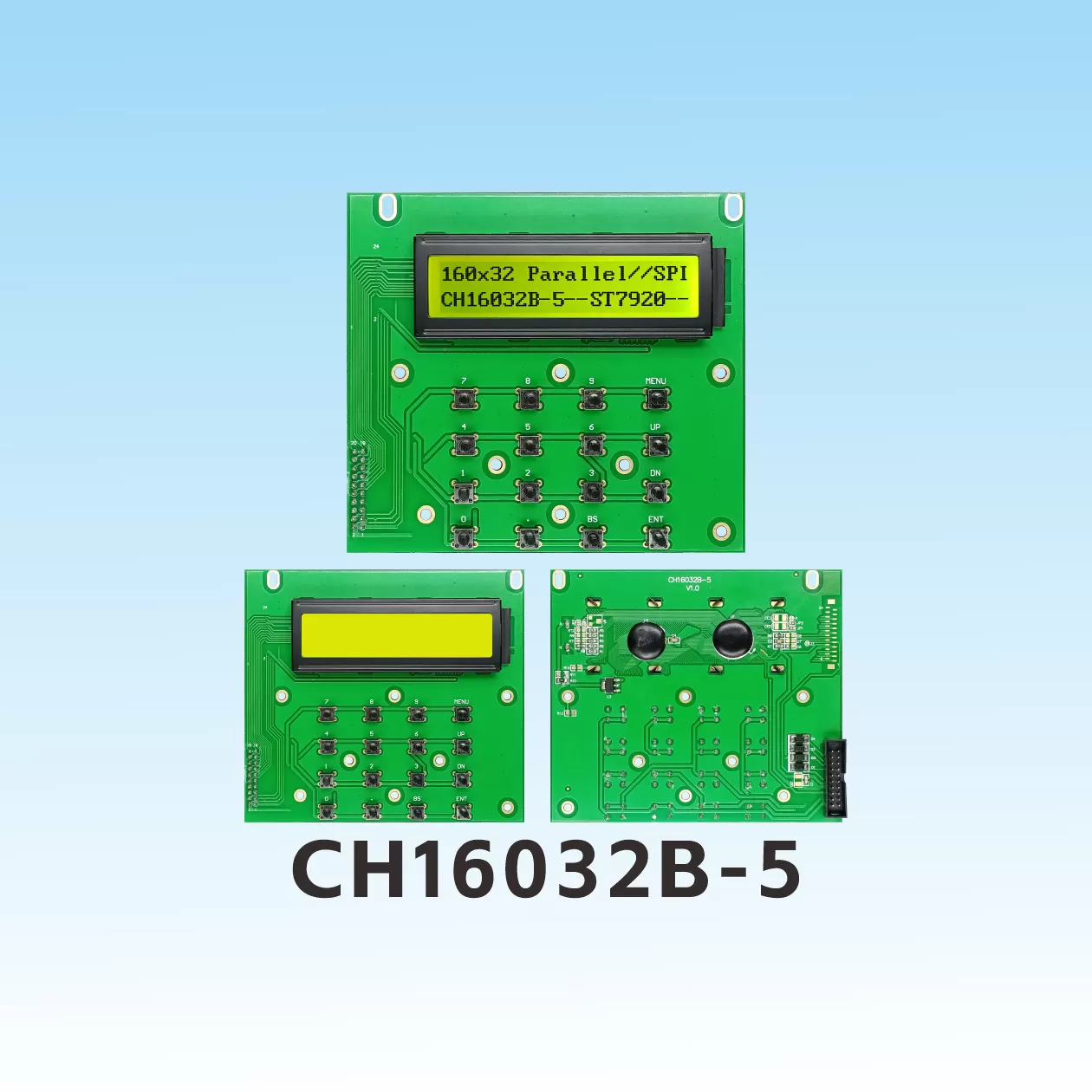

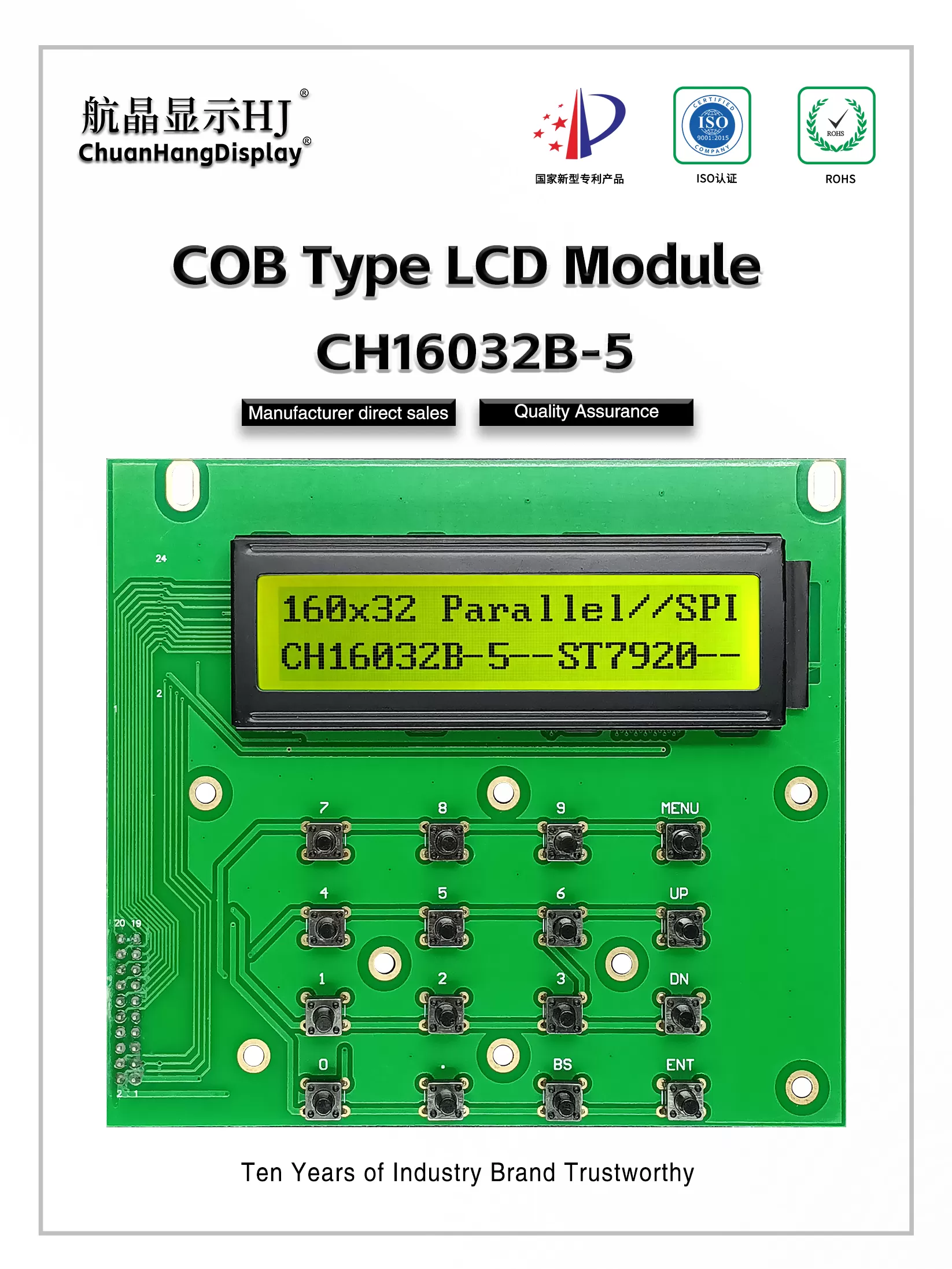

CH16032B-5 Pantalla de Cristal Líquido de 160x32

CH16032B-5 Pantalla de Cristal Líquido de 160x32

Descripción del Producto

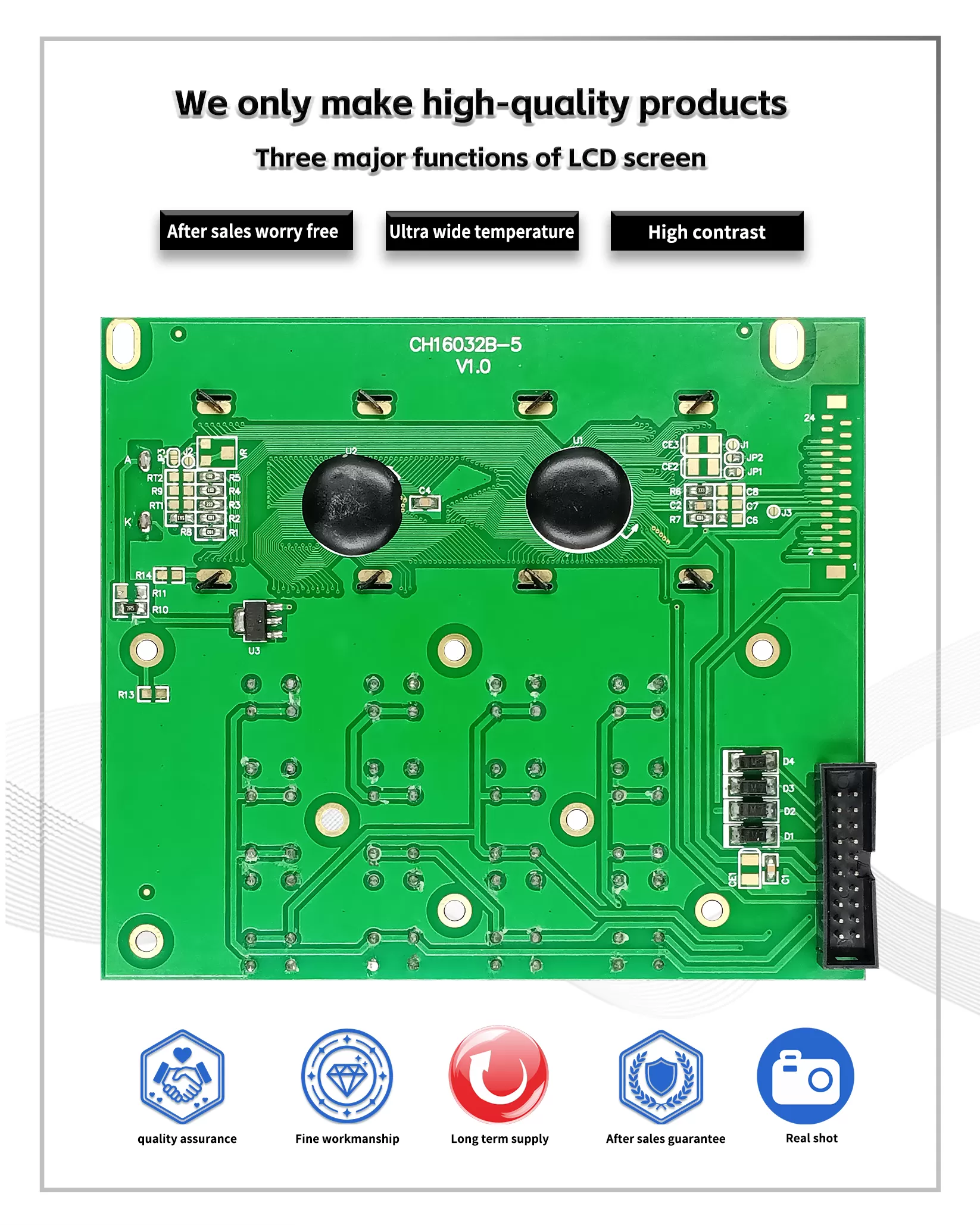

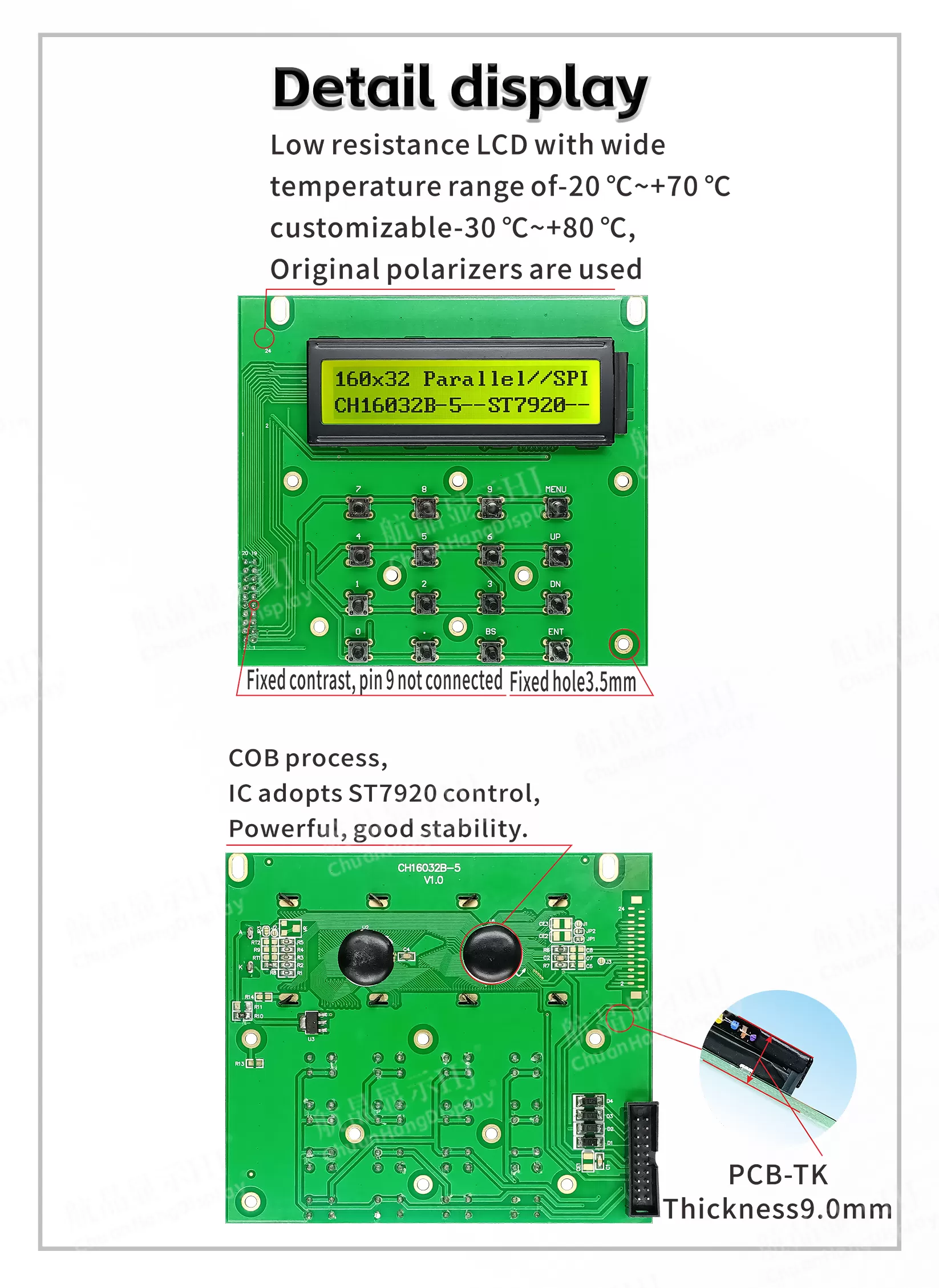

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductiva, estructura estable
1.2 IC utiliza st7920, dos opciones de chip para biblioteca de caracteres simplificados chinos o biblioteca de caracteres tradicionales chinos.
1.3 Bajo consumo de energía, con dos modos de alimentación de 5V/3.3V, corriente sin retroiluminación dentro de 8mA, corriente con retroiluminación dentro de 70mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN15, PIN16.
1.5 Características del producto:
●ROM de biblioteca de caracteres integrada (CGROM): un total de 8192 caracteres
●ROM de caracteres de medio ancho integrada (HCGROM): un total de 126 caracteres alfabéticos
●RAM de dibujo integrada (GDRAM): 64x256bit
●Pantalla de 10 caracteres x 2 líneas (matriz de puntos 16x16).
●Imagen única ≦160x32 matriz de puntos
●Interfaz SPI de 3 cables opcional/interfaz de puerto paralelo de 8 bits/interfaz de puerto paralelo de 4 bits
●V0 está desconectado cuando el contraste está fijo, y V0 solo puede conectarse a tierra cuando el contraste se ajusta a 3.3V.
●Funciones enriquecidas:
Interfaz de encendido/apagado de pantalla, cursor encendido/apagado, cursor parpadeando encendido/apagado
Dirección de movimiento de pantalla y cursor, etc.
Función de reinicio automático al encender

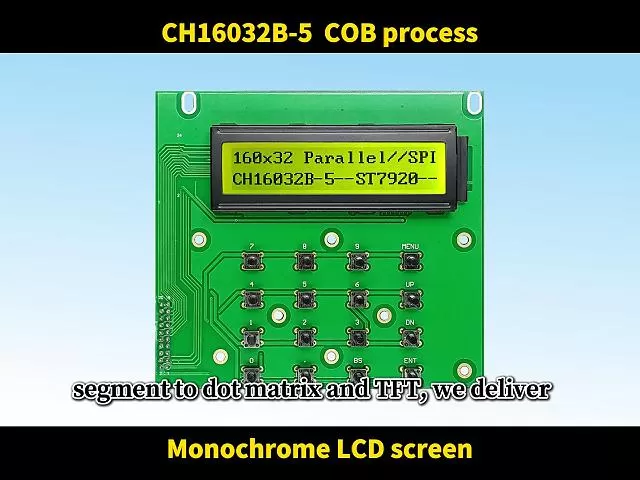

Presentación en Video

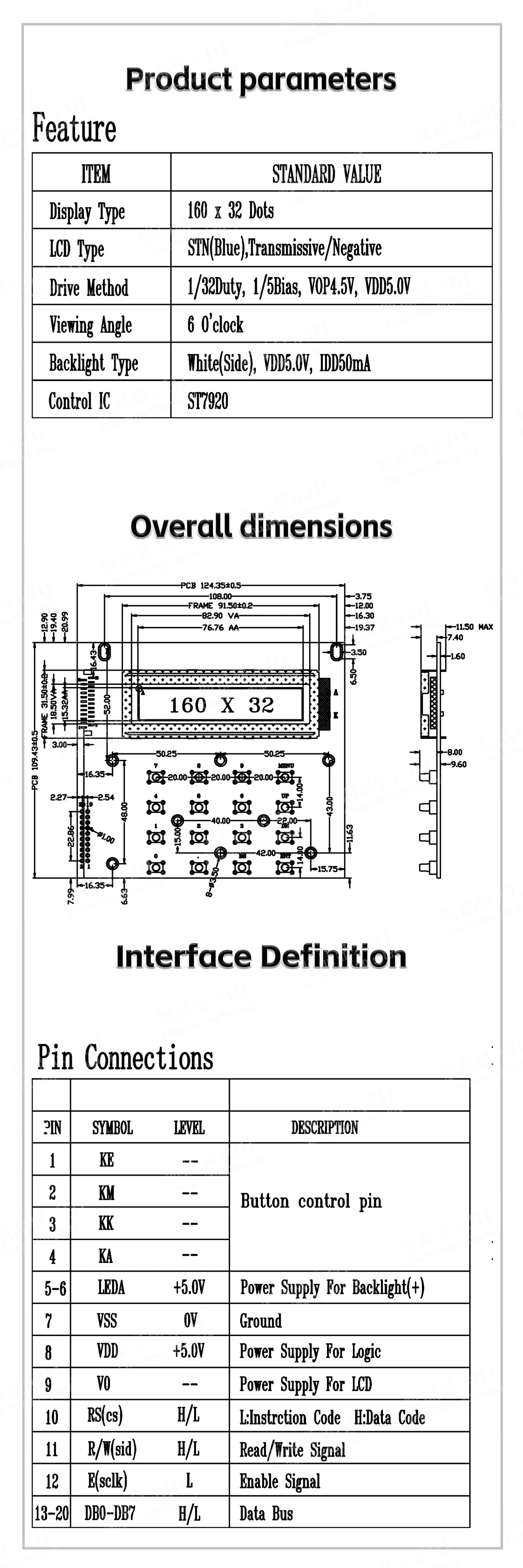

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH16032B-5
Resolución	160X32	tamaño de pantalla
Dimensiones externas(LWH)	124.35x109.43x11.50 mm	Área visible(L*W)	82.90x18.50 mm
Área activa(L*W)	76.76X15.32 mm	Tamaño del punto (mm)	0.44(L)x0.44(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 EN PUNTO	Método de conducción	1/32Duty,1/5Bias
Tipo de pantalla	STN	IC controlador	AIP31020
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluye PCB?	Sí
