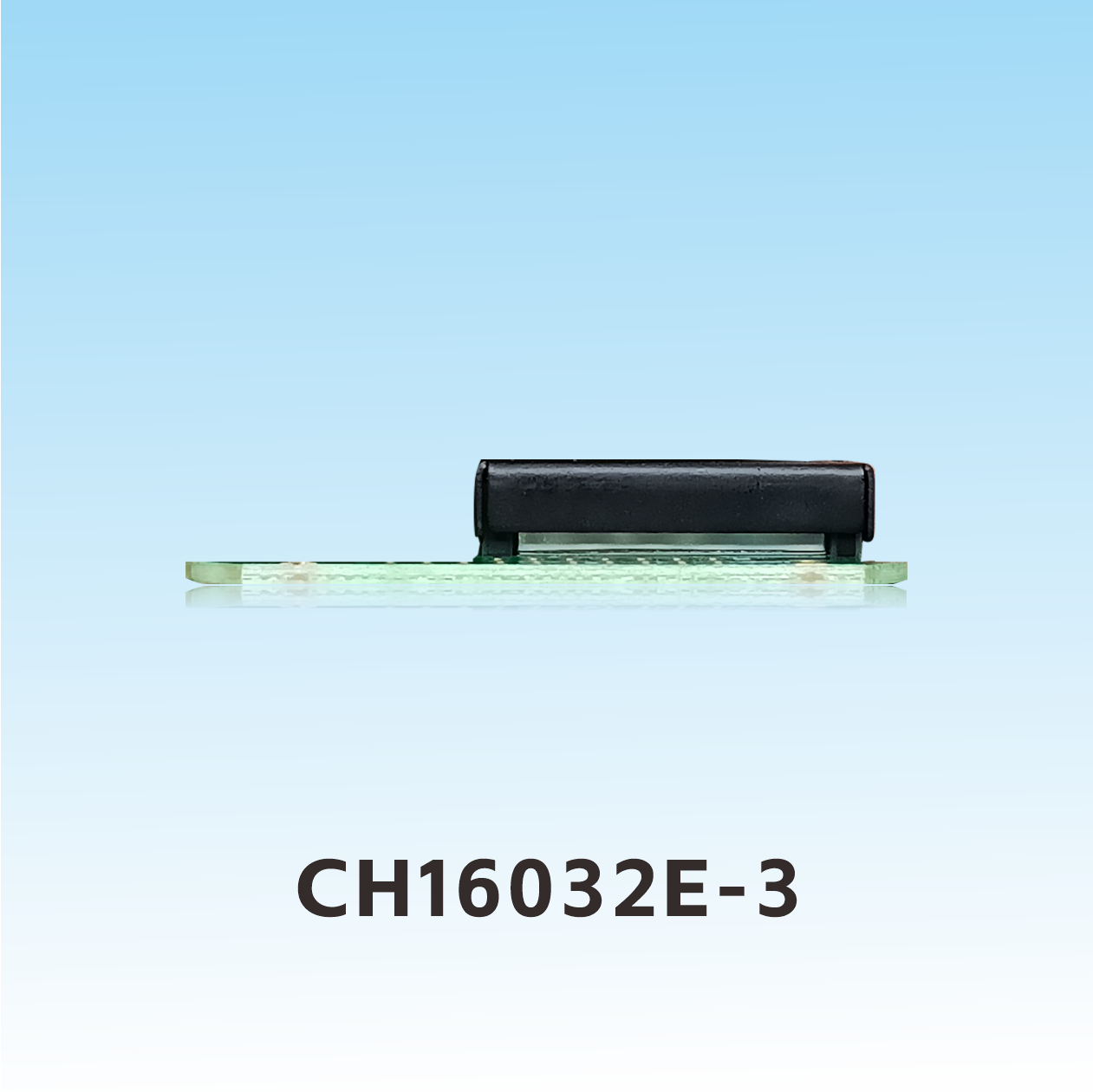

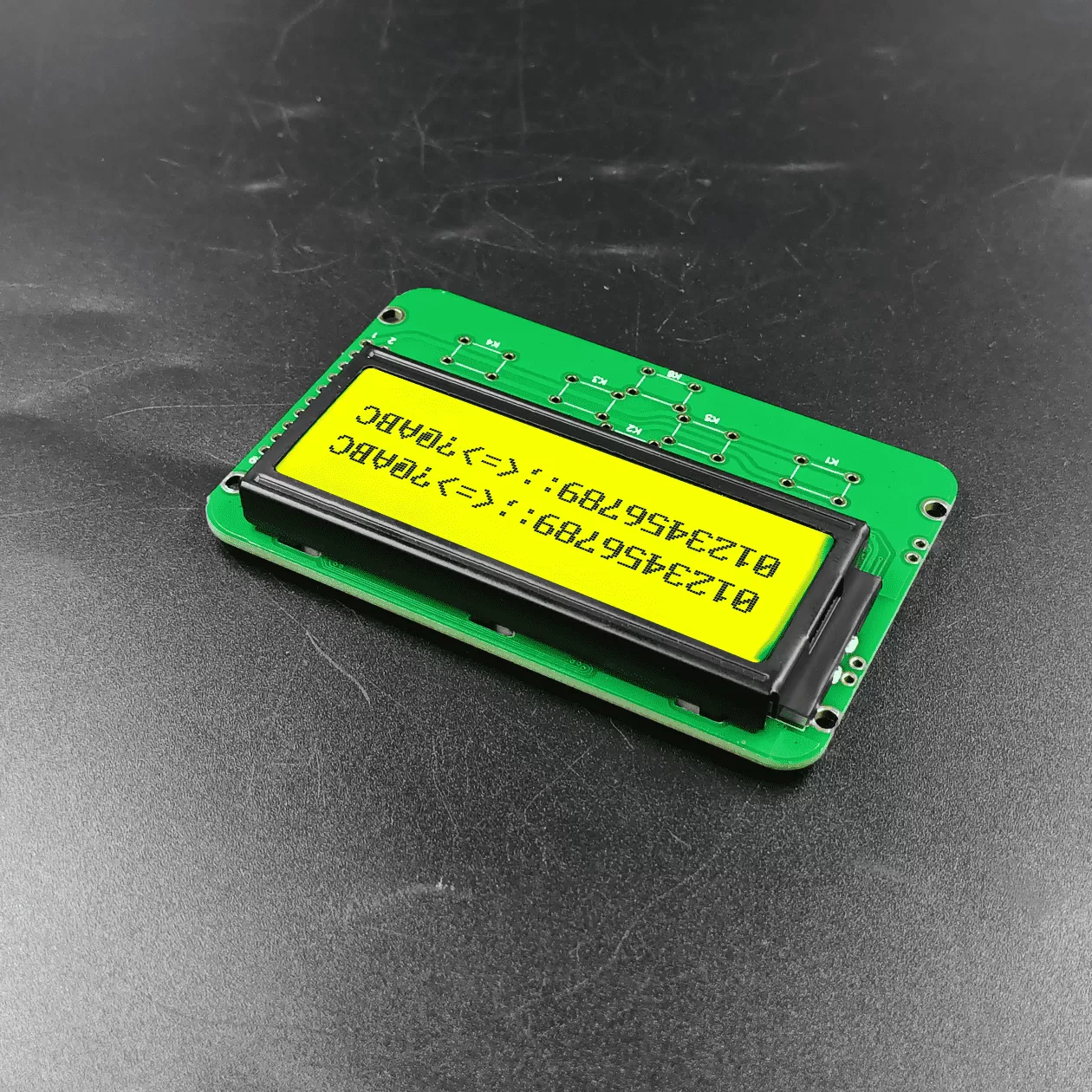

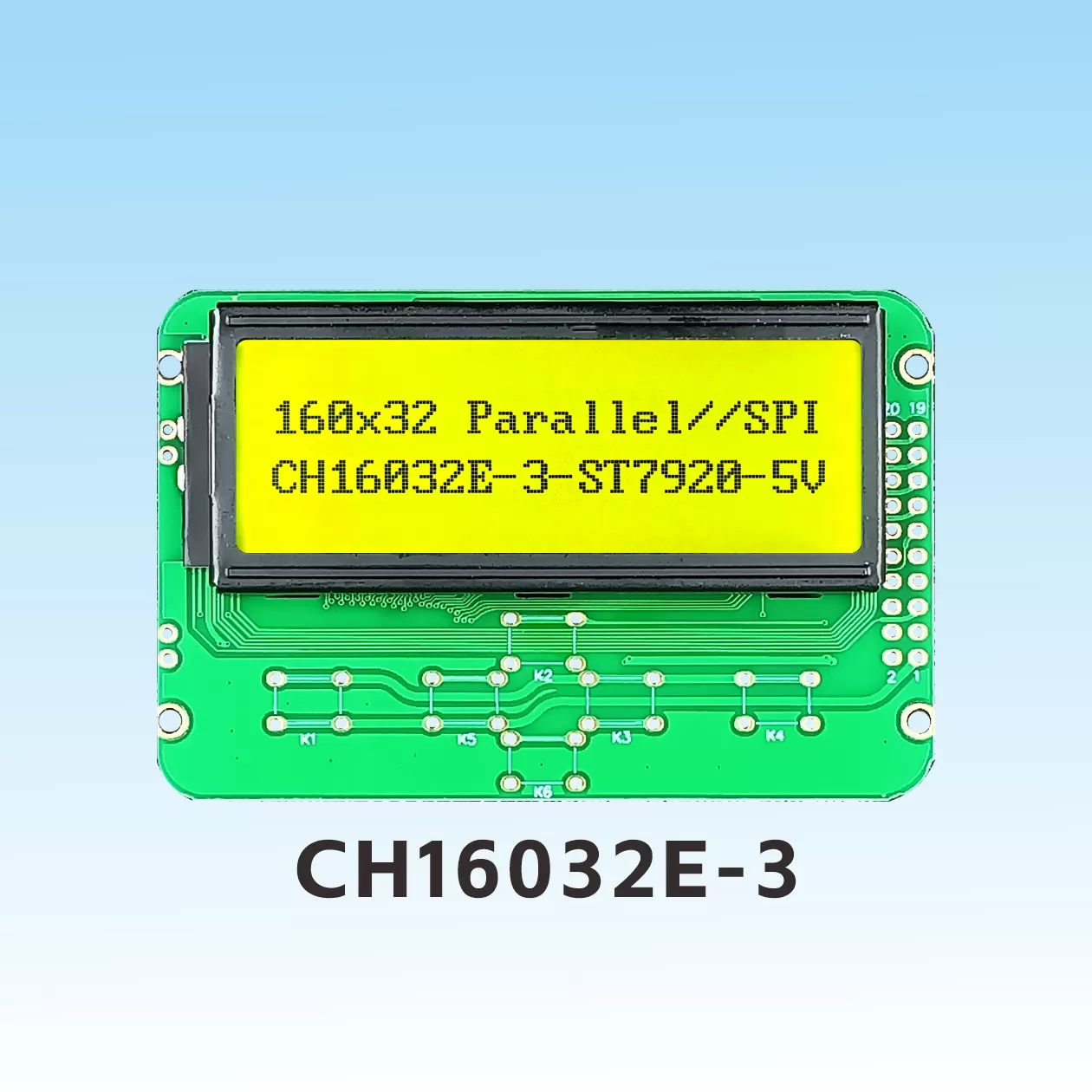

CH16032E-3 160x32 Pantalla de Cristal Líquido

CH16032E-3 160x32 Pantalla de Cristal Líquido

Descripción del Producto

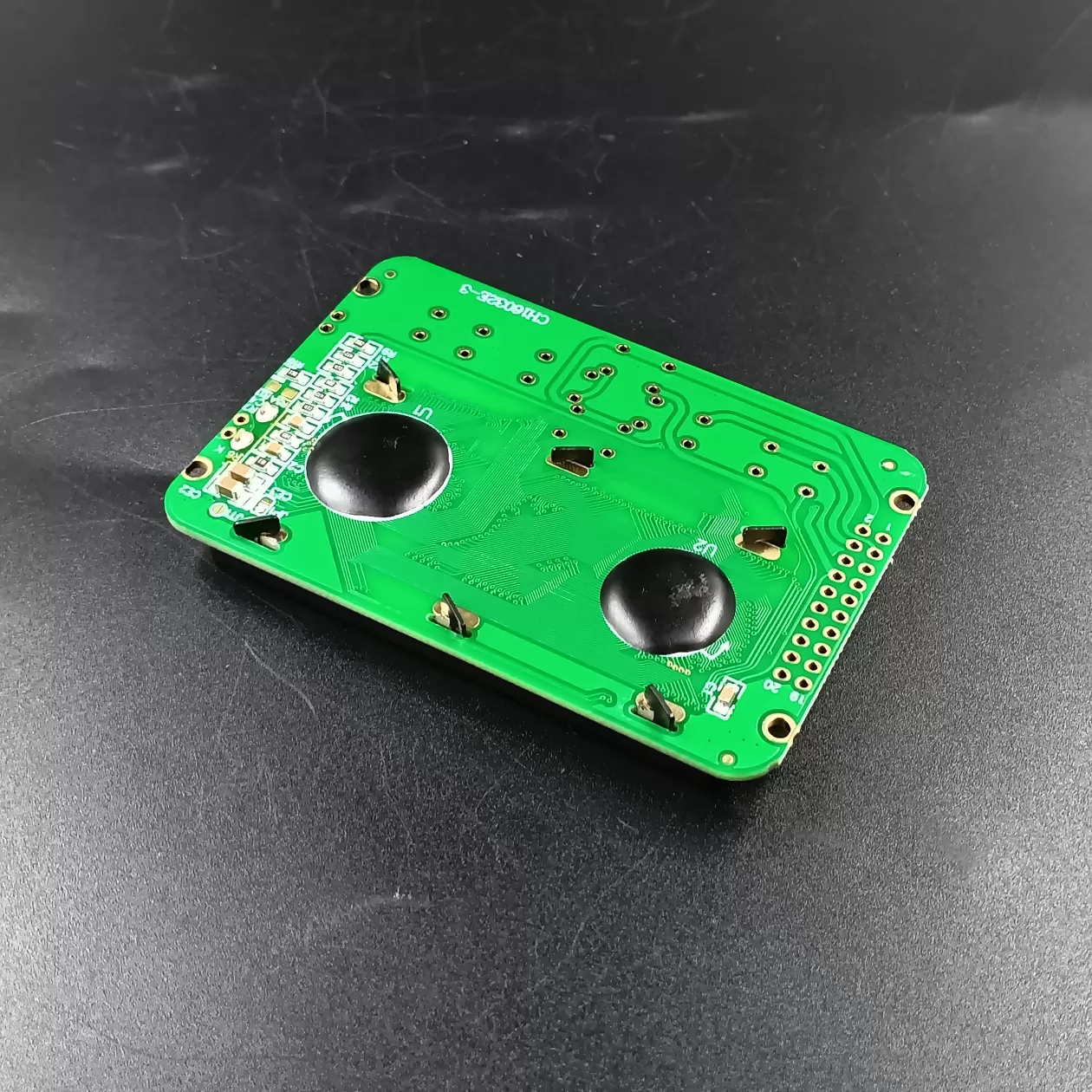

1.1 Proceso COB, producto con retroiluminación, conexión de cinta conductora, estructura estable
1.2 IC utiliza st7920, dos opciones de chip para biblioteca de caracteres chinos simplificados o biblioteca de caracteres chinos tradicionales.
1.3 Bajo consumo de energía, con dos modos de potencia de 5V/3.3V, sin corriente de retroiluminación dentro de 8mA, corriente de retroiluminación dentro de 70mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN15, PIN16.
1.5 Características del producto:
●ROM de biblioteca de caracteres incorporada (CGROM): un total de 8192 caracteres
●ROM de caracteres de medio ancho incorporada (HCGROM): un total de 126 caracteres alfabéticos
●RAM de dibujo incorporada (GDRAM): 64x256bit
●Mostrar 10 caracteres x 2 líneas (matriz de puntos 16x16).
●Imagen única ≦160x32 matriz de puntos
●Interfaz SPI de 3 hilos opcional/interfaz de puerto paralelo de 8 bits/interfaz de puerto paralelo de 4 bits
●V0 se desconecta cuando el contraste está fijo, y V0 solo puede conectarse a tierra cuando el contraste se ajusta a 3.3V.
●Funciones ricas:
Interfaz de visualización encendida/apagada, cursor encendido/apagado, parpadeo del cursor encendido/apagado
Dirección de movimiento de visualización y cursor, etc.
Función de reinicio automático al encender

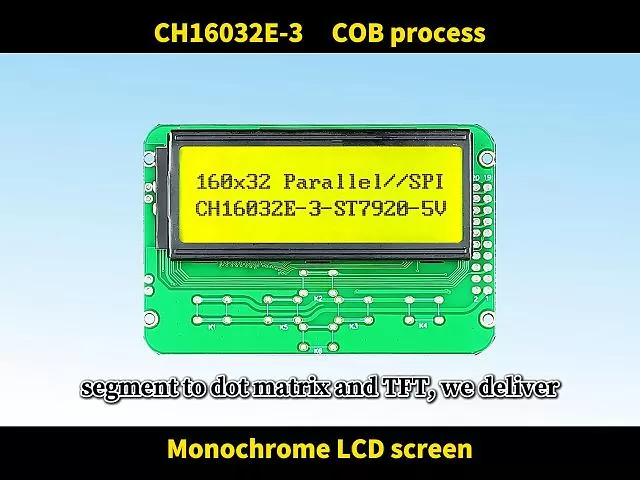

Presentación en Video

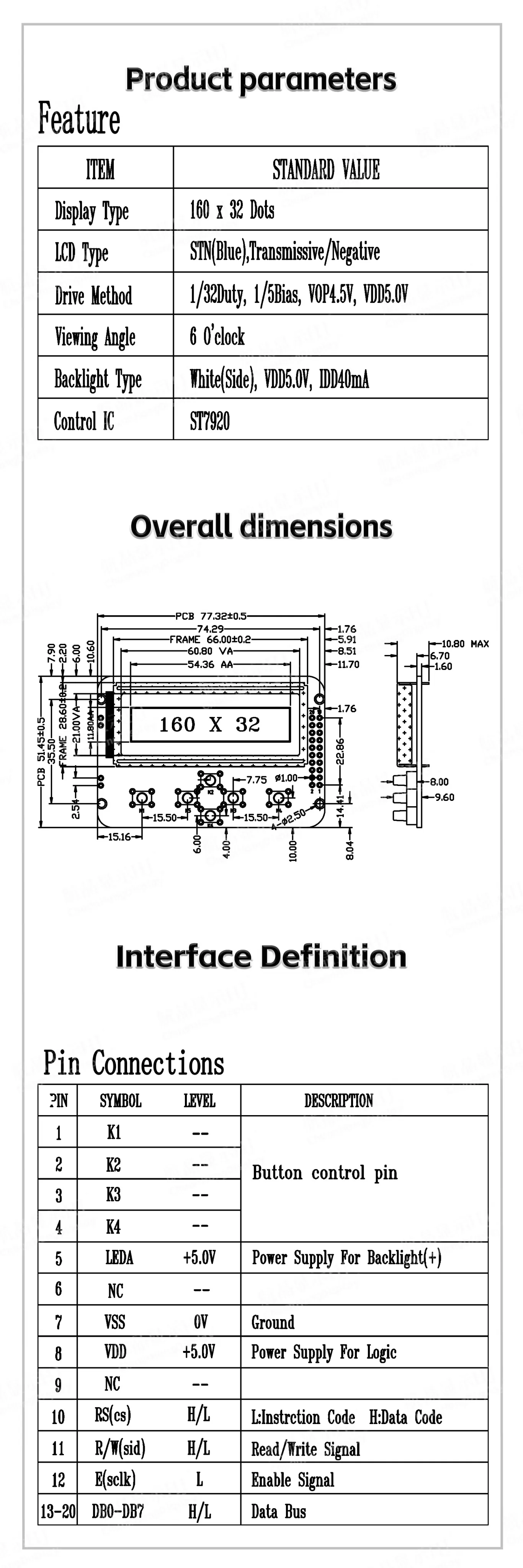

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH16032E-3
Resolución	160X32	tamaño de pantalla
Dimensiones externas(LWH)	77.32x51.45x10.80 mm	Área visible(L*W)	60.80x21.00 mm
Área activa(L*W)	76.76X15.32 mm	Tamaño del punto (mm)	0.30(L)x0.33(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 EN PUNTO	Método de conducción	1/32Duty,1/5Bias
Tipo de pantalla	STN	IC controlador	AIP31020
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
