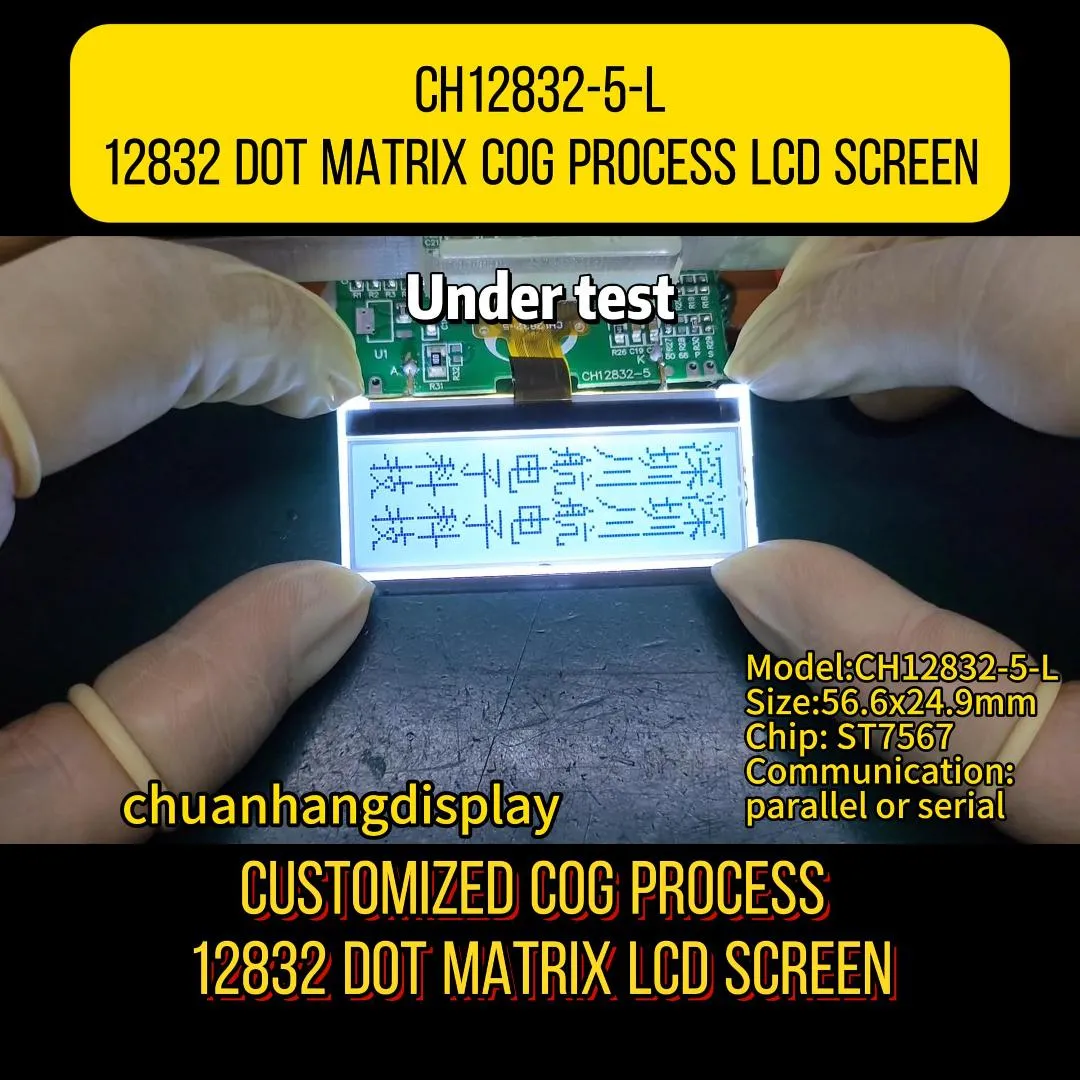

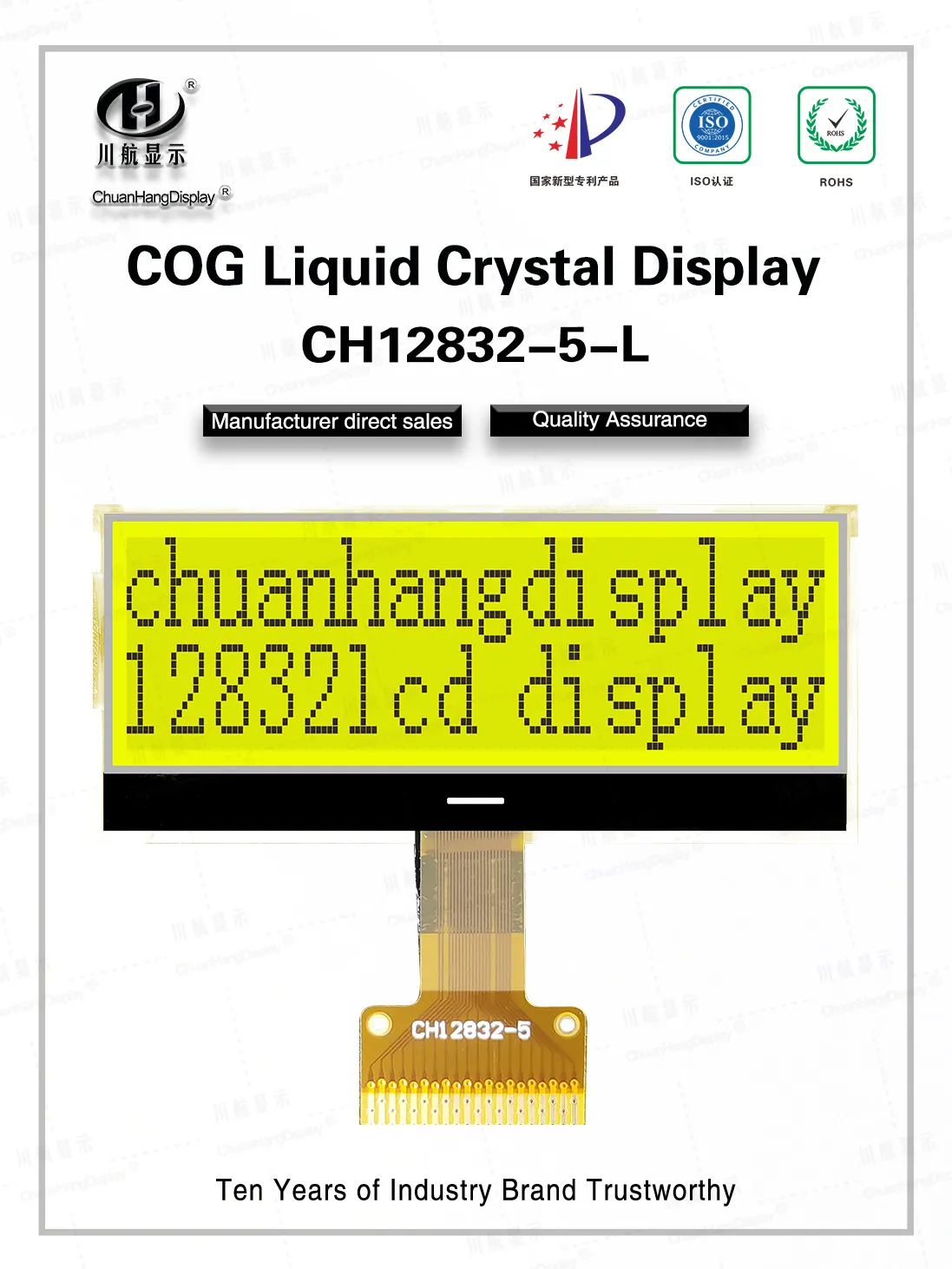

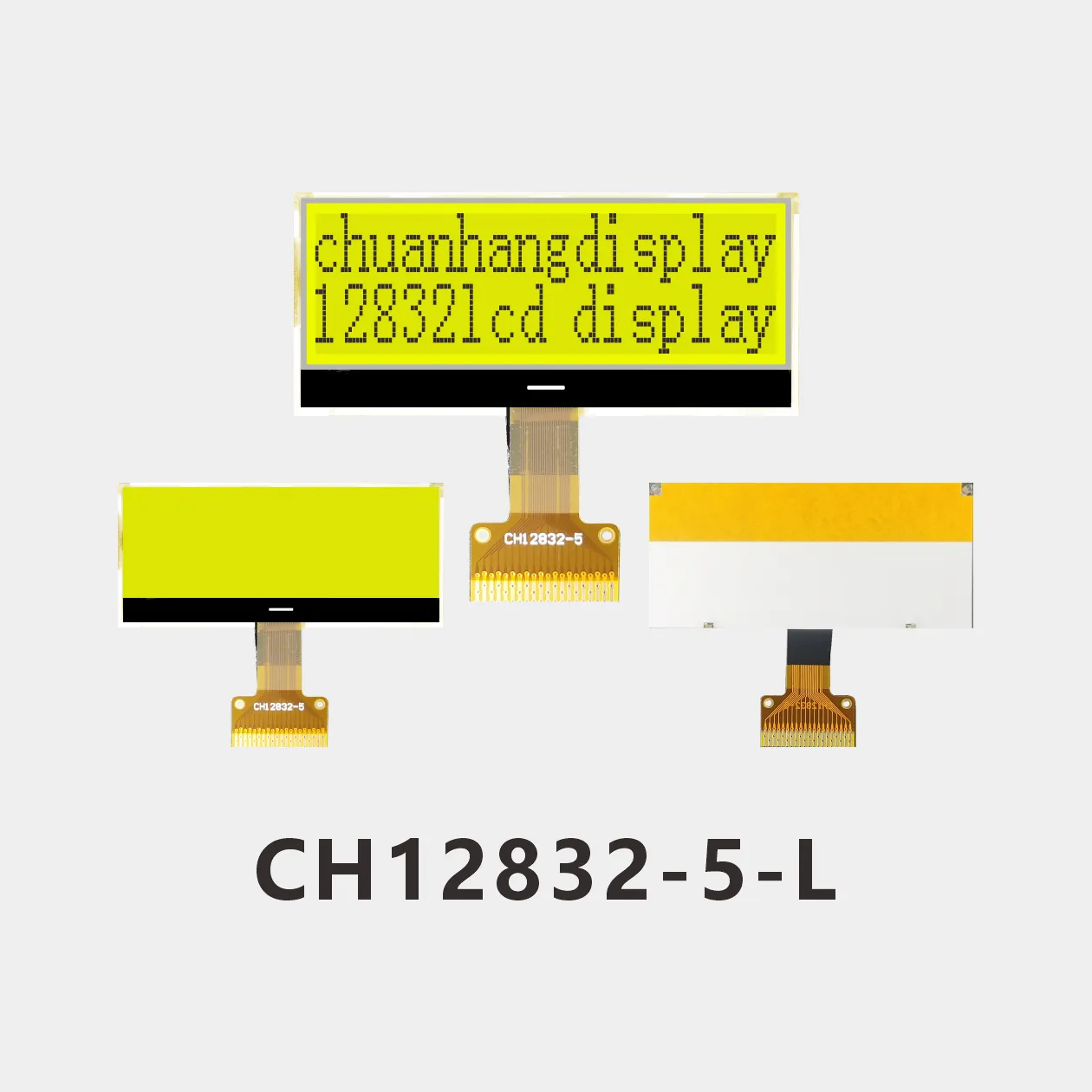

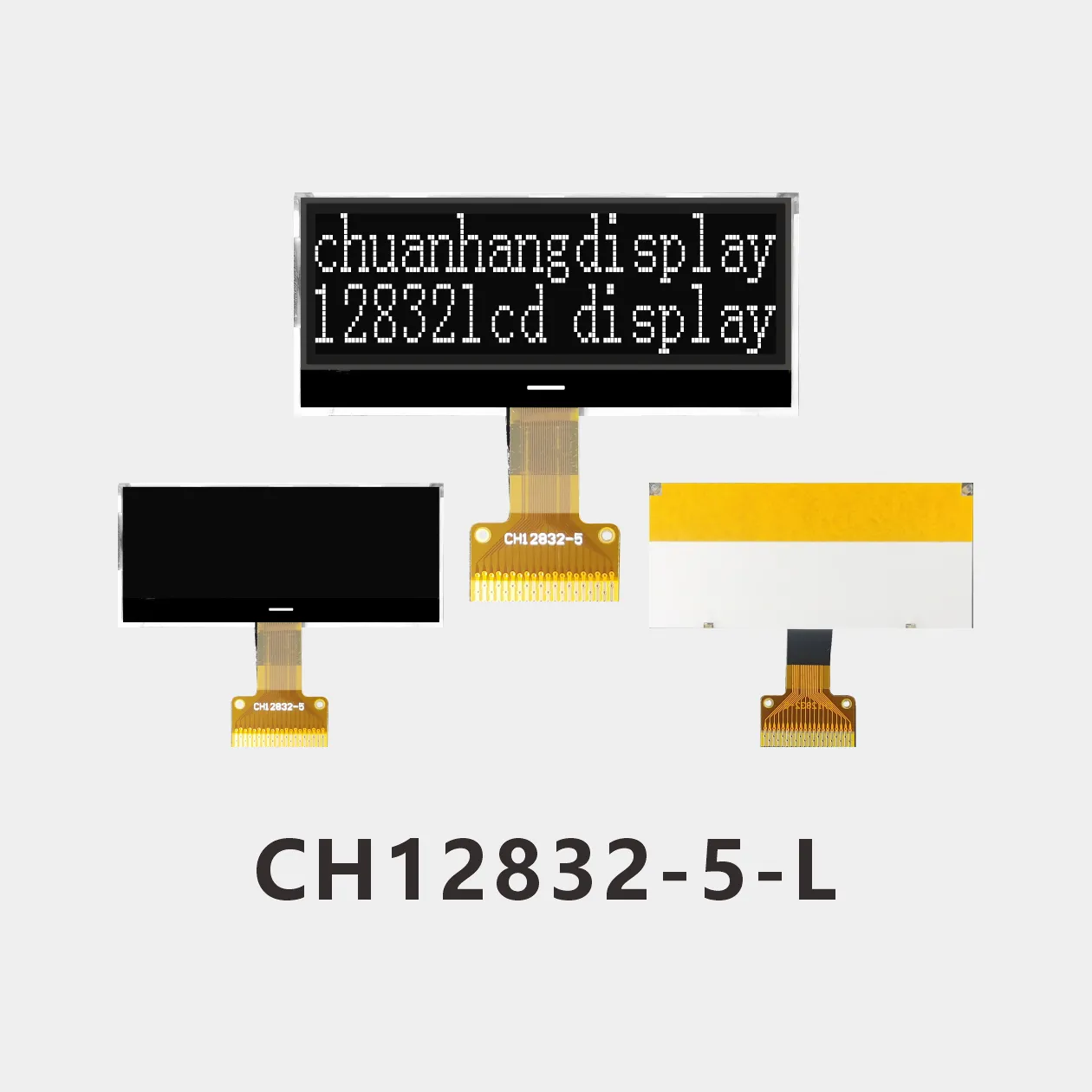

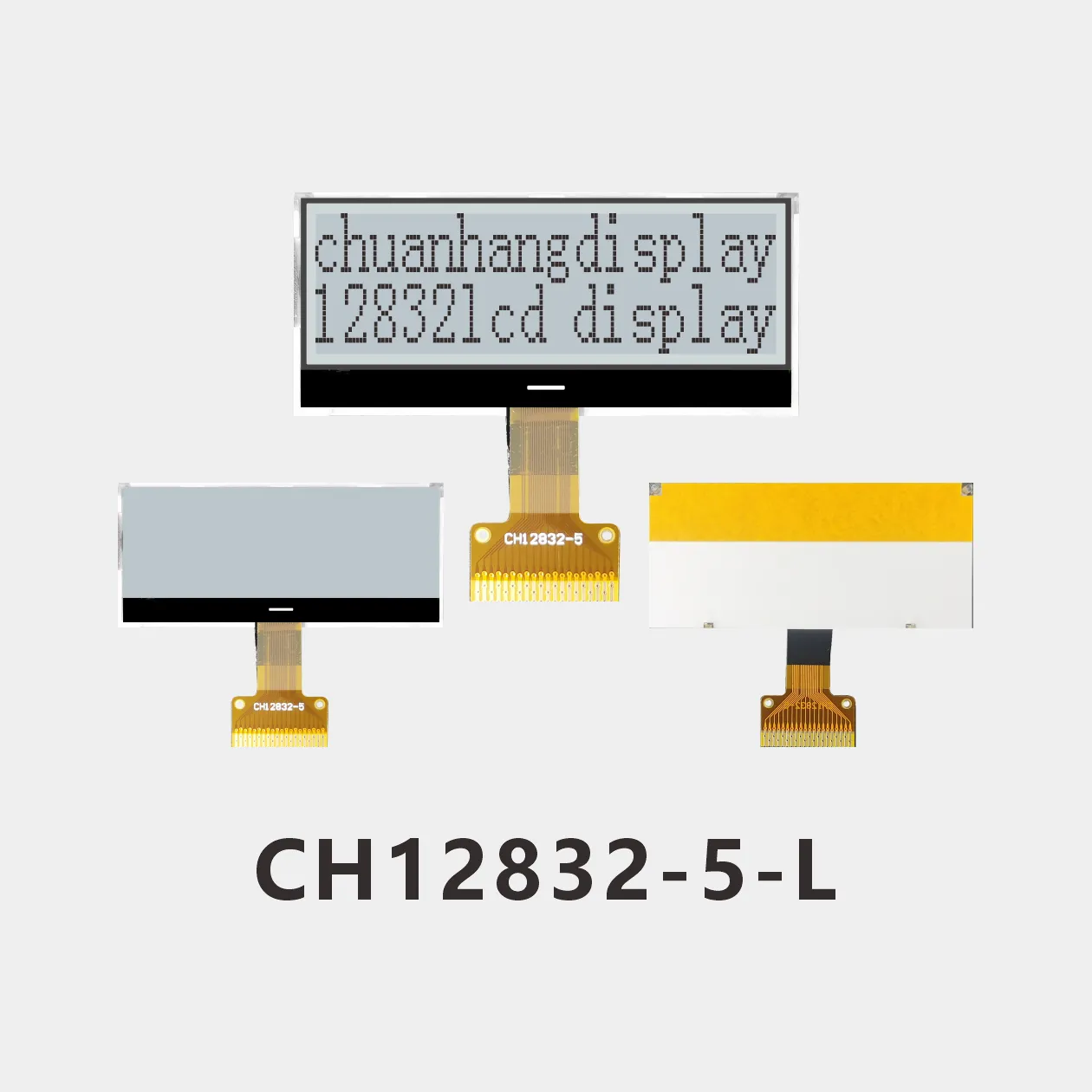

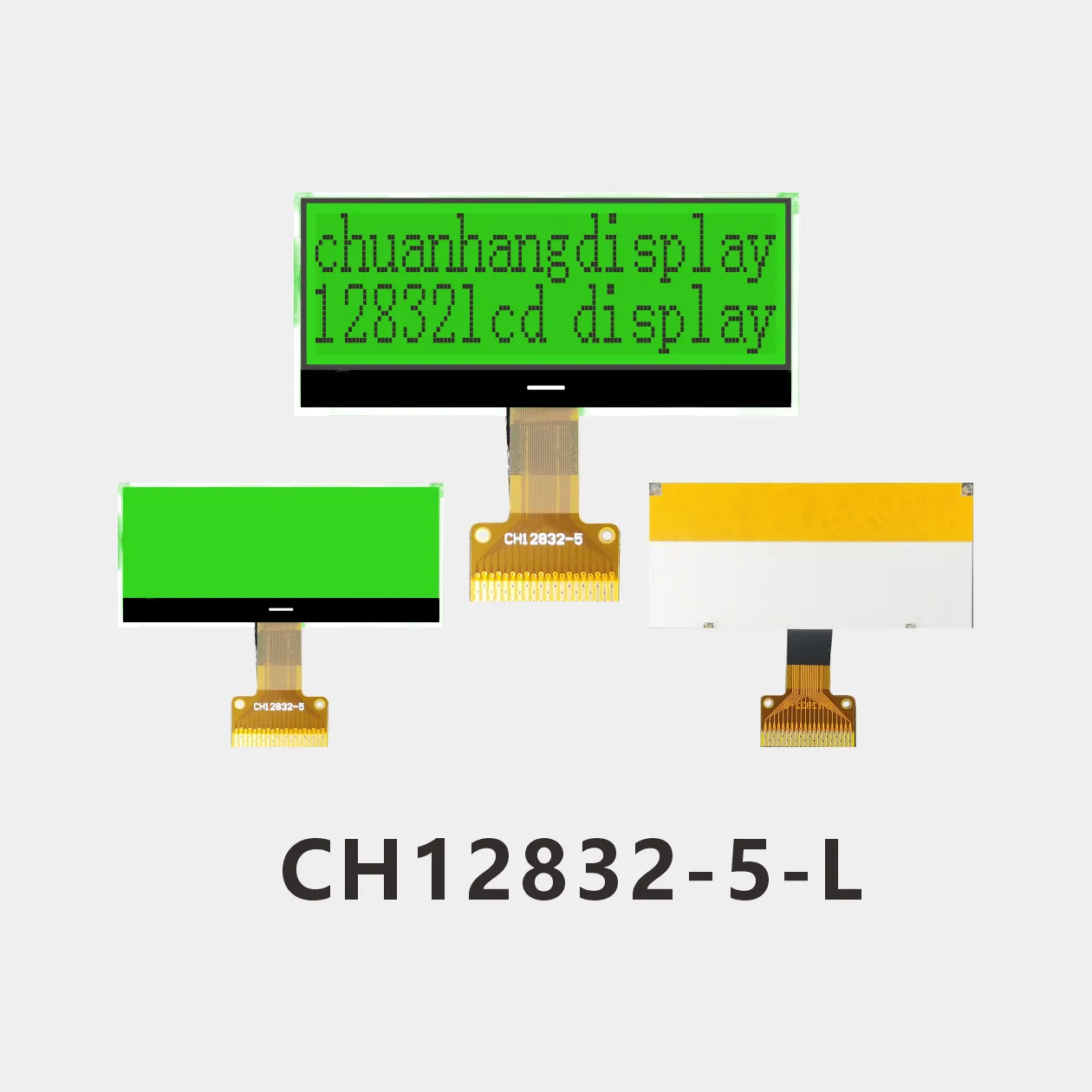

CH12832-5-L Módulo LCD Gráfico COG

Descripción del Producto

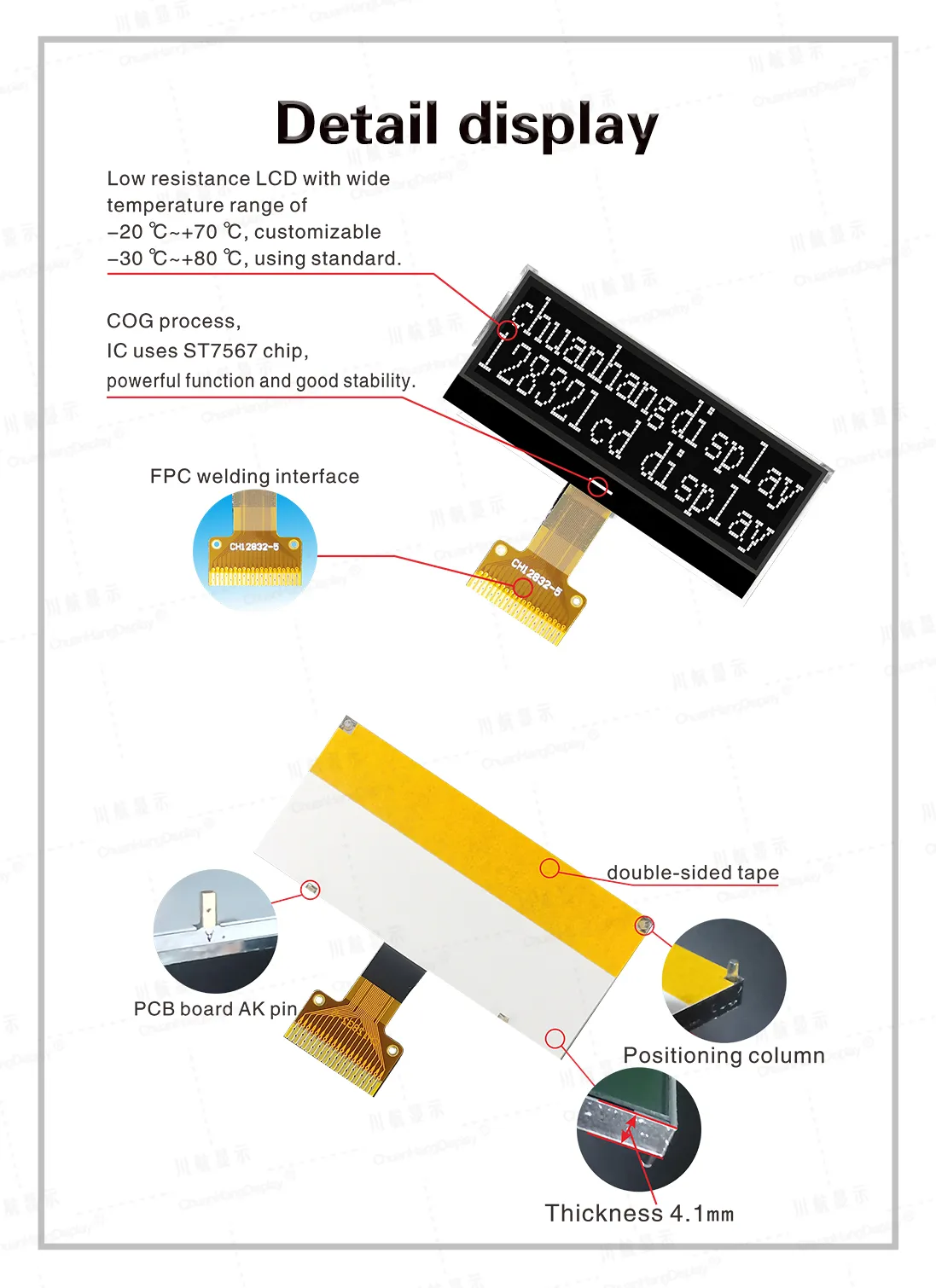

1.1 Proceso C0G, proceso de soldadura FPC, producto con retroiluminación, grosor delgado, estructura estable.
1.2 1C utiliza st7567, no hay biblioteca de fuentes en el chip, los programadores compilan las fuentes por sí mismos.
1.3 Bajo consumo de energía, solo modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 100mA.
1.4 La retroiluminación LED A y K se alimentan por separado para la placa PCB y necesitan ser soldadas en la placa PCB.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 8192 bits.
●El circuito de refuerzo solo necesita 2 condensadores de 1uf.
●El contraste se ajusta por software.
●Una pantalla muestra 8 caracteres x 2 líneas (matriz de puntos 16x16).
●Imagen única ≦128x32 matriz de puntos.
●Interfaz SPI de 4 hilos opcional o puerto paralelo de 8 bits con temporización 6800 o temporización 8080.
●Funciones ricas:
Interfaz de encendido/apagado de pantalla, visualización positiva/inversa, leer/modificar/escribir:

Presentación en Video

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12832-5-L
Resolución	128x32	tamaño de pantalla	2"
Dimensión externa(LWH)	56.6x24.9x6.6mm	Área visible(L*W)	52.0x16.0 mm
Área activa(L*W)	49.0x14.0 mm	Tamaño de carácter(L*W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 O'CLOCK	Método de conducción	1/32Duty
Tipo de pantalla		IC controlador	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	NO
