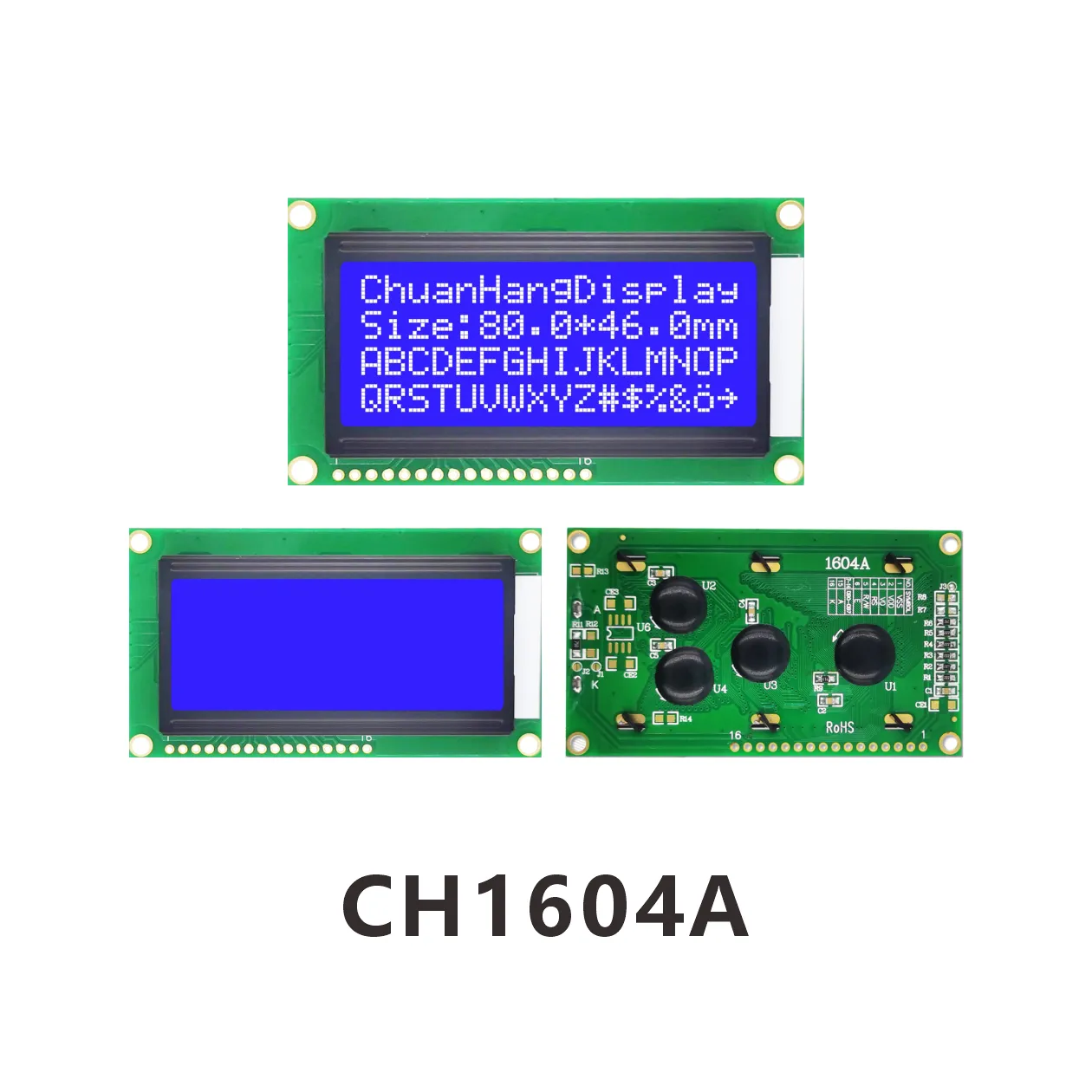

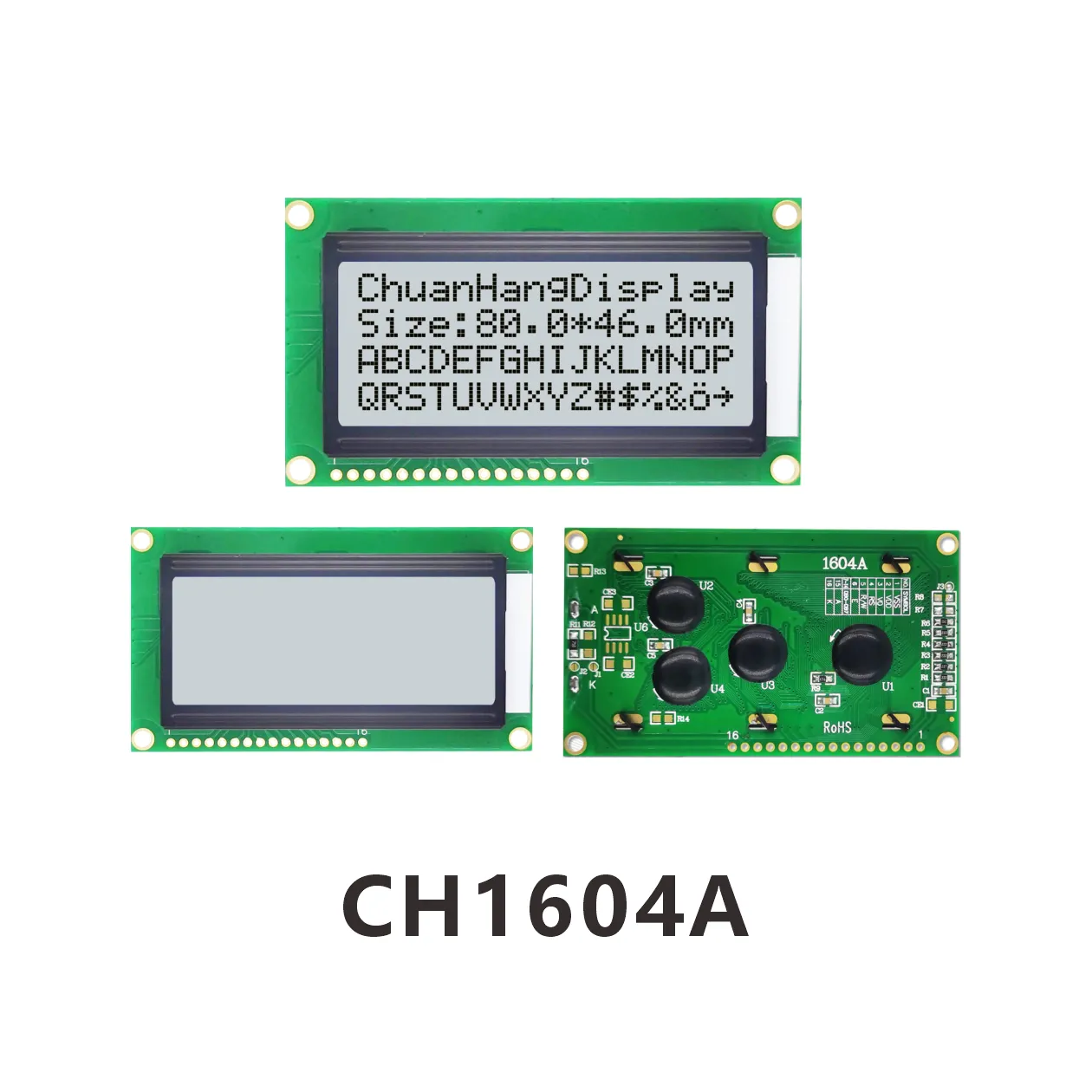

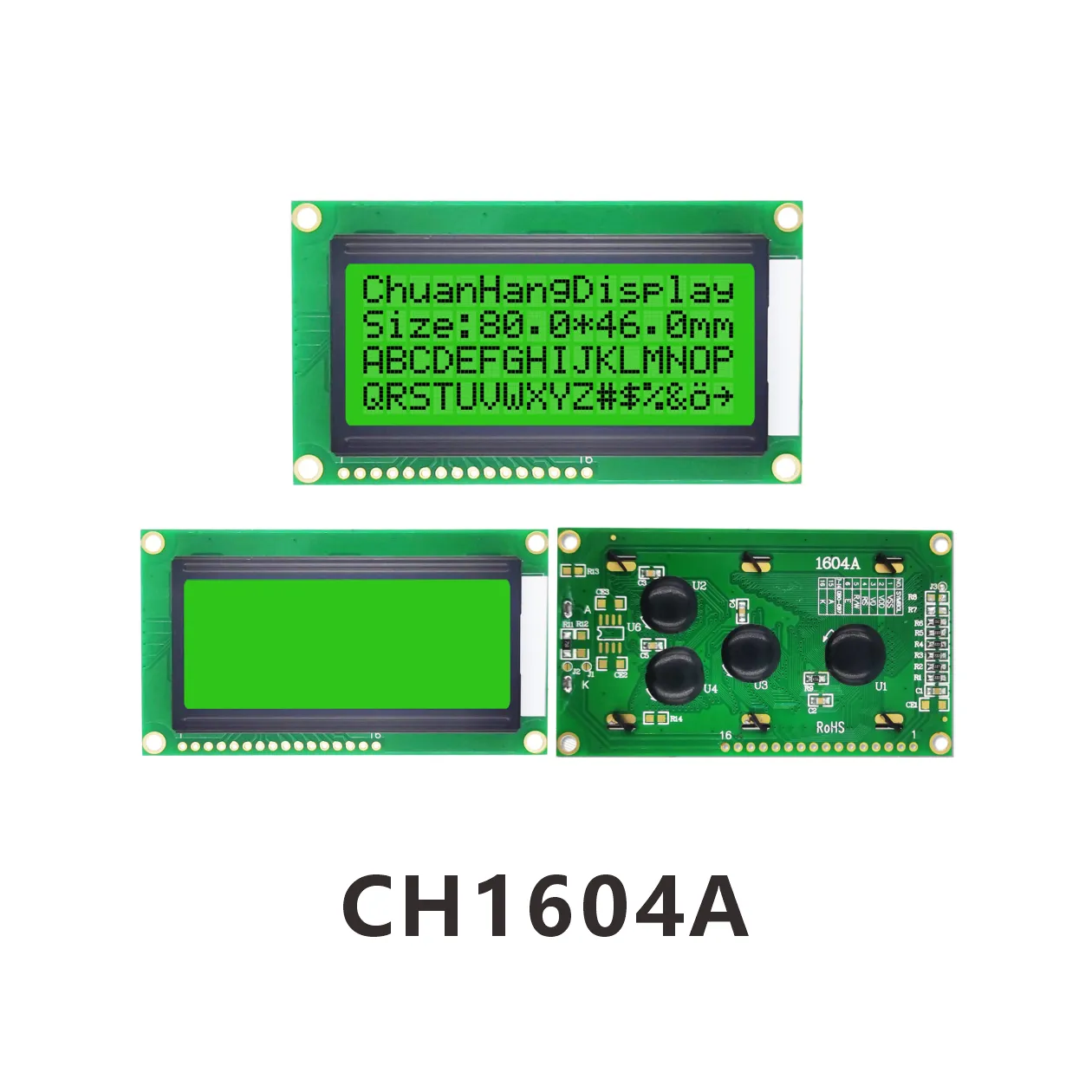

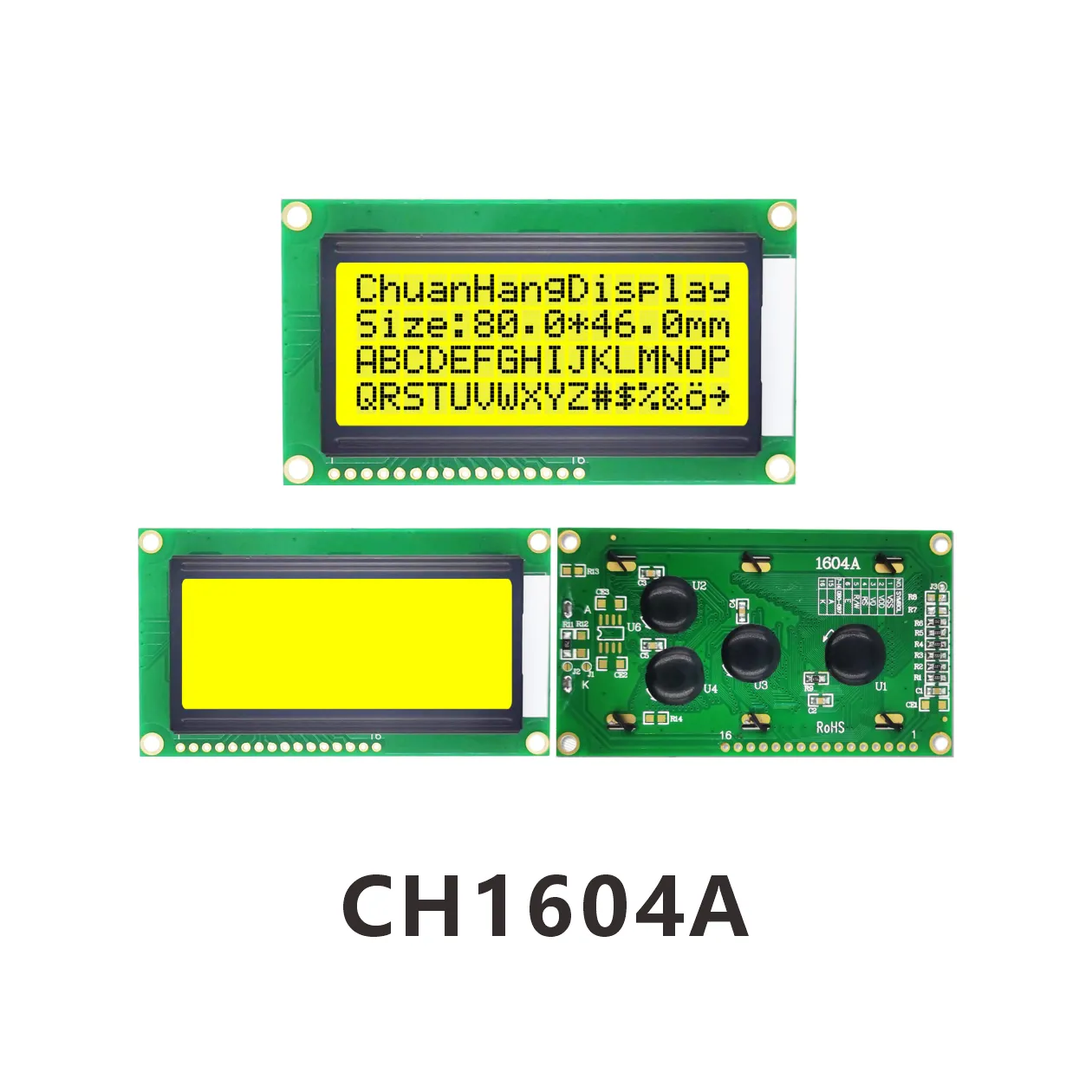

CH1604A lcd 16 4

Descripción del Producto

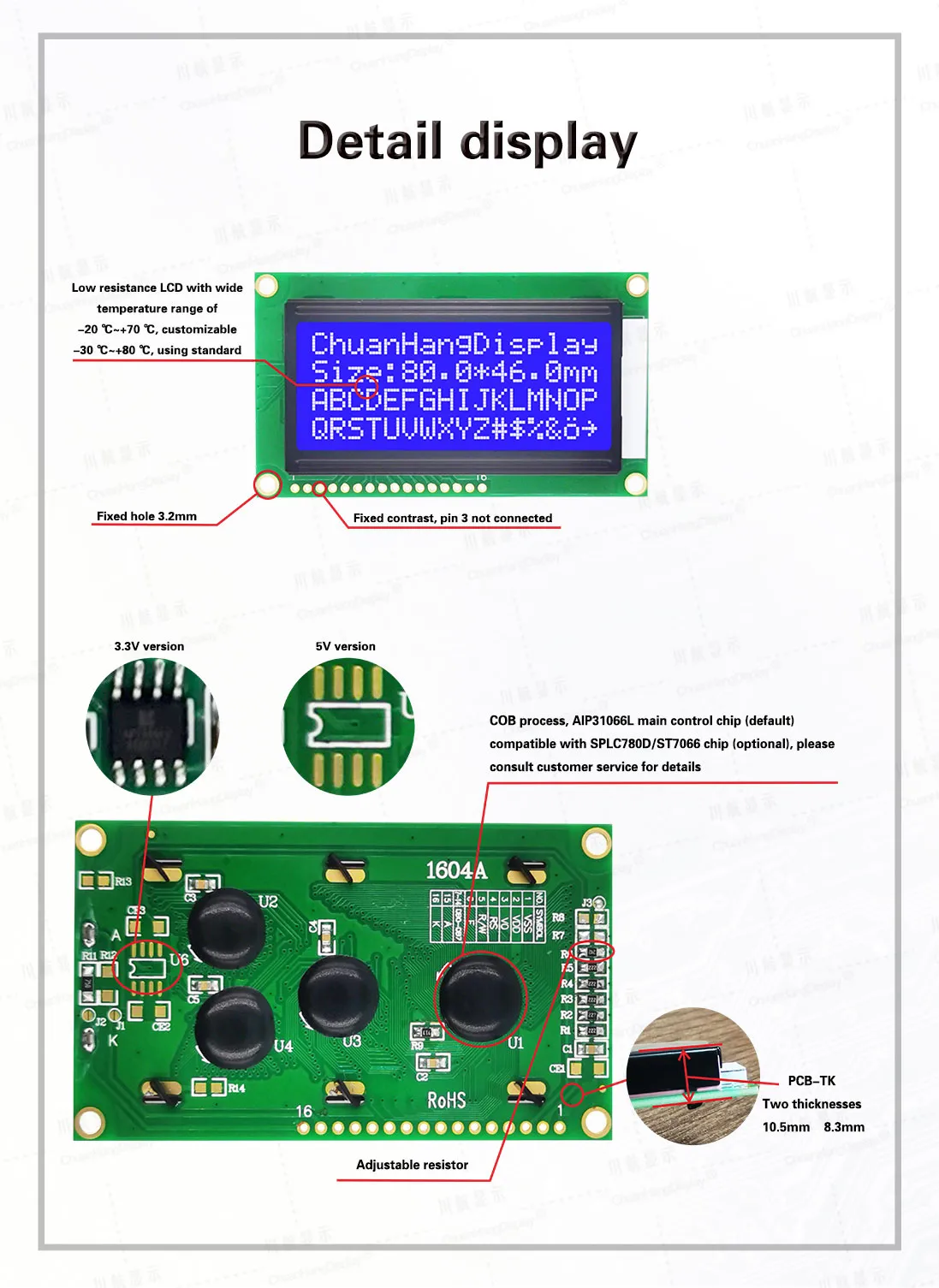

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductora, estructura estable.
1.2 Fuente incluye inglés-japonés, inglés-europeo, inglés-ruso, por defecto es inglés-japonés, IC usando AIP31066L. Al usar RW1063, interfaz SPI e I2C opcional.
1.3 Bajo consumo de energía, dos modos de alimentación 5V/3.3V, sin corriente de retroiluminación dentro de 3mA, con corriente de retroiluminación dentro de 20mA.
1.4 Los LED pueden ser impulsados por PIN1, PIN2, PIN15, PIN16 o A y K
1.5 Características.
● 16 caracteres x 4 líneas.
● RAM de datos de pantalla de 80 x 8 bits (hasta 80 caracteres).
● Interfaz paralela, comunicación MCU de 4 bits o 8 bits.
● Funciones abundantes: ● Encendido/apagado de la pantalla de la interfaz, cursor
● Encendido/apagado de la pantalla de la interfaz, Cursor encendido/apagado, Cursor parpadeante encendido/apagado, ● Dirección de movimiento de la pantalla y el cursor, ● Dirección de movimiento del cursor, ● Dirección de movimiento del cursor.
Pantalla y dirección de movimiento del cursor.
● Función automática de reinicio al encender.

Presentación en Video

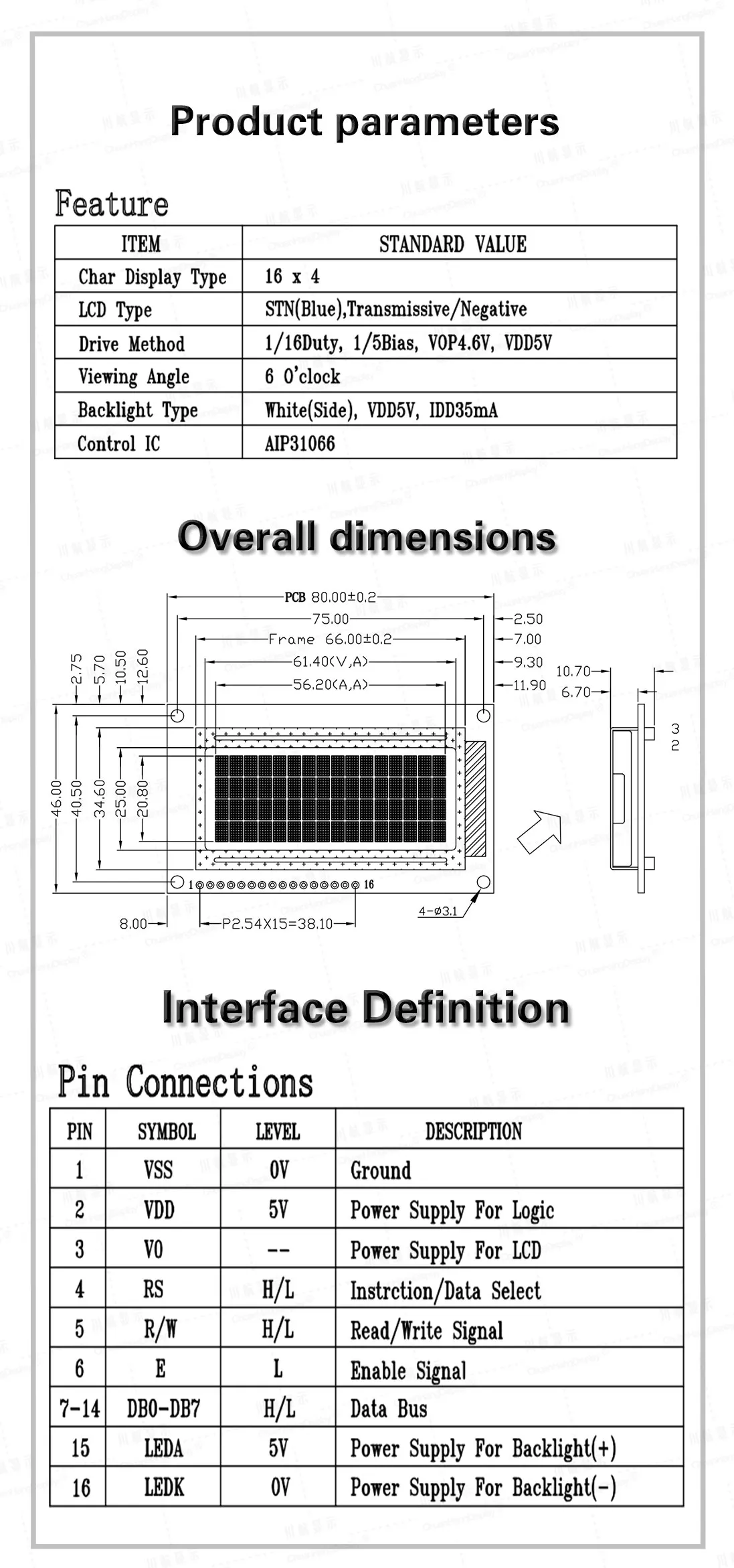

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH1604A
Resolución	16X4	tamaño de pantalla	2.5 pulgadas
Dimensión externa(LWH)	80.0x46.0x10.7mm	Área visible(L*W)	61.4x25.0mm
Área activa(L*W)	56.2x20.8mm	Tamaño de carácter(L*W)	2.95x4.75mm
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 O'CLOCK	Método de conducción	1/16Duty,1/5Bias
Tipo de pantalla	STN	Driver IC	AIP31066
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres	Biblioteca de fuentes en inglés y japonés por defecto	¿Traer PCB?	Sí
