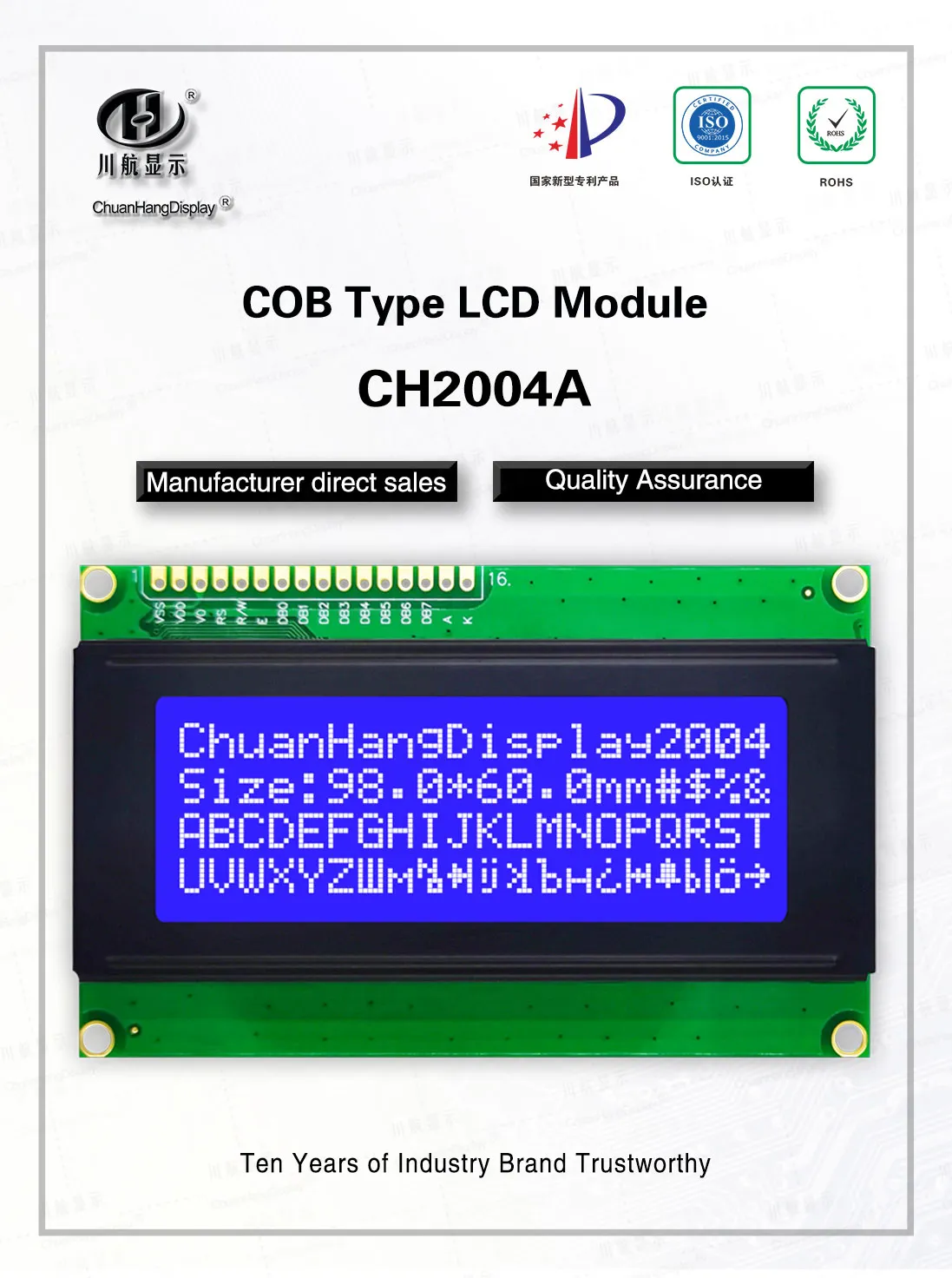

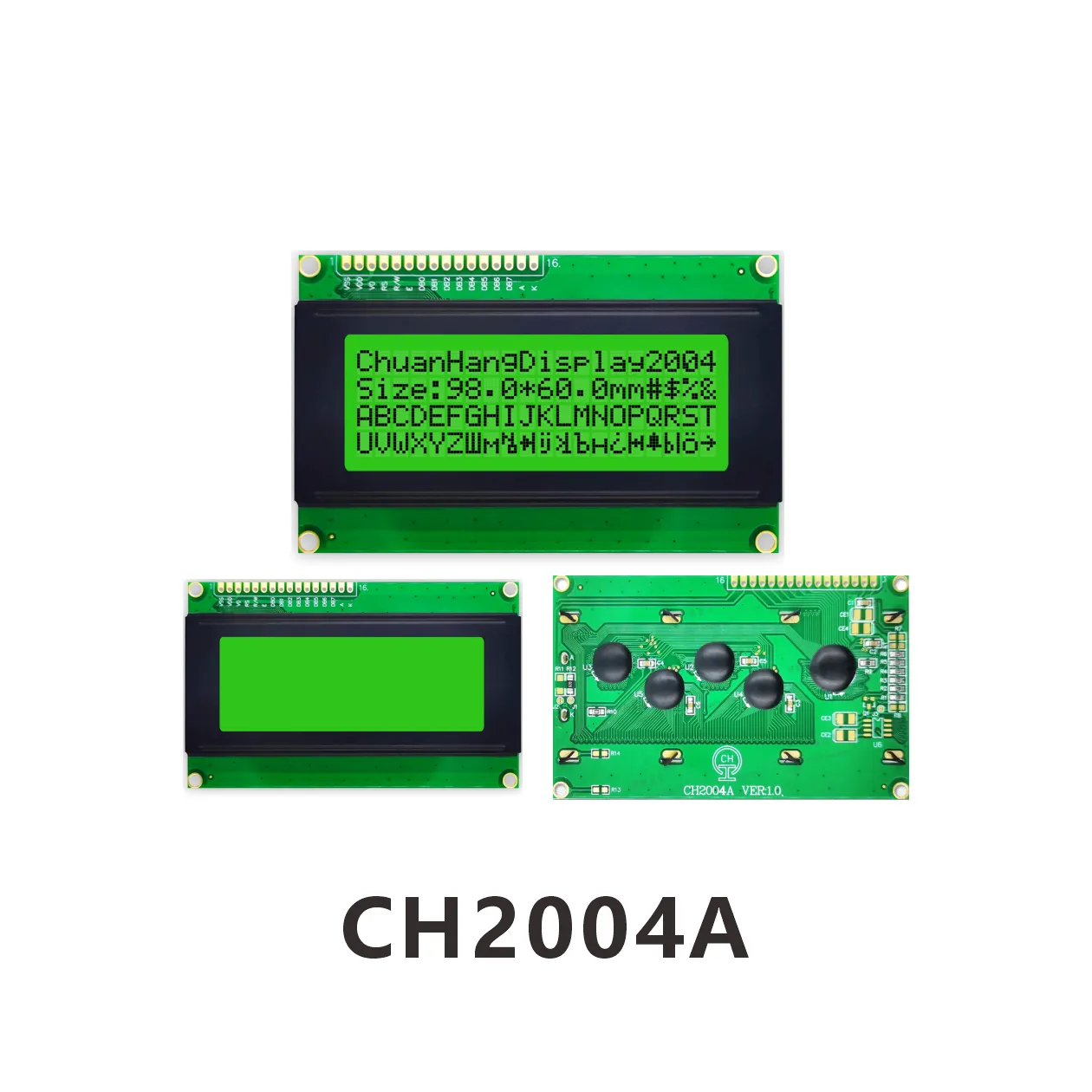

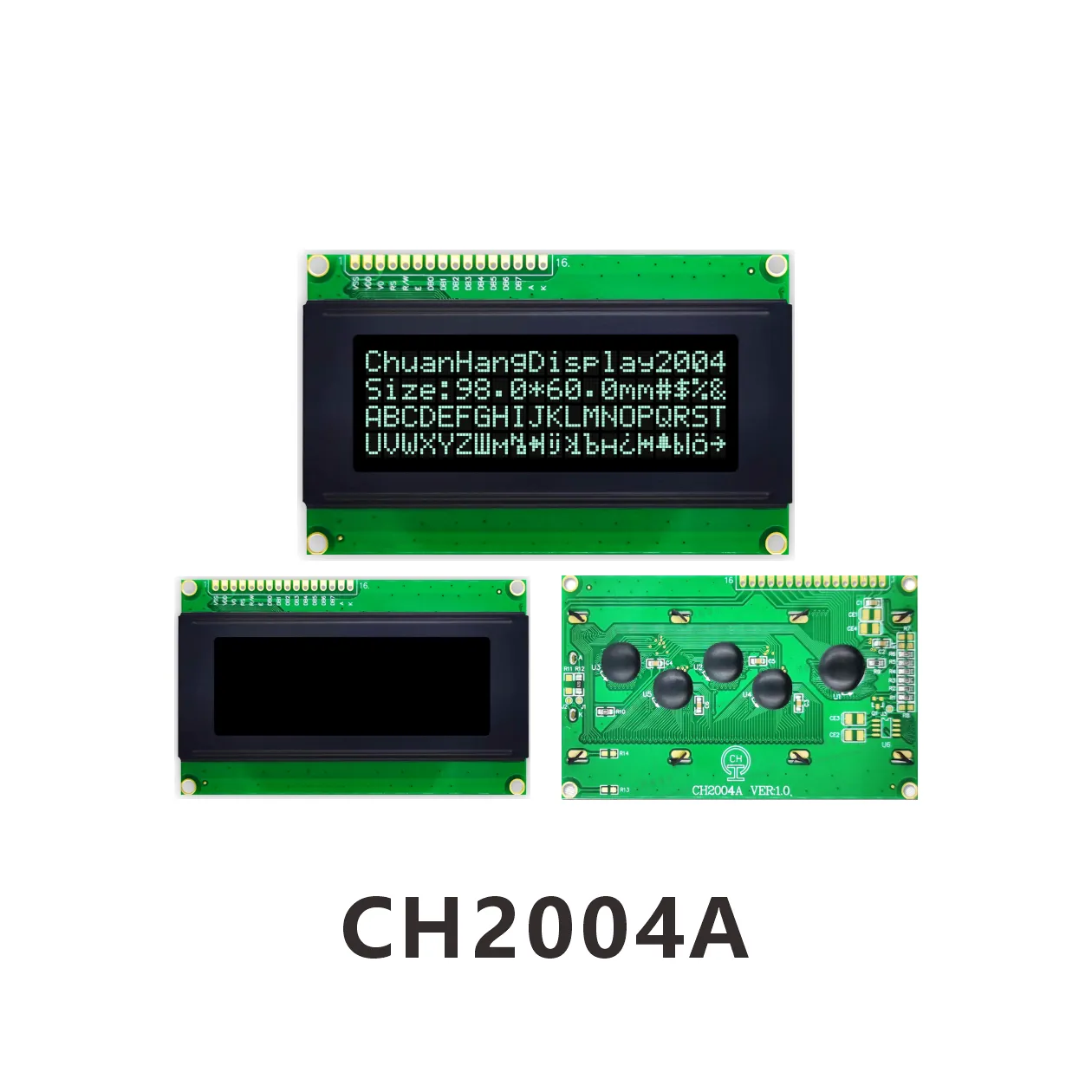

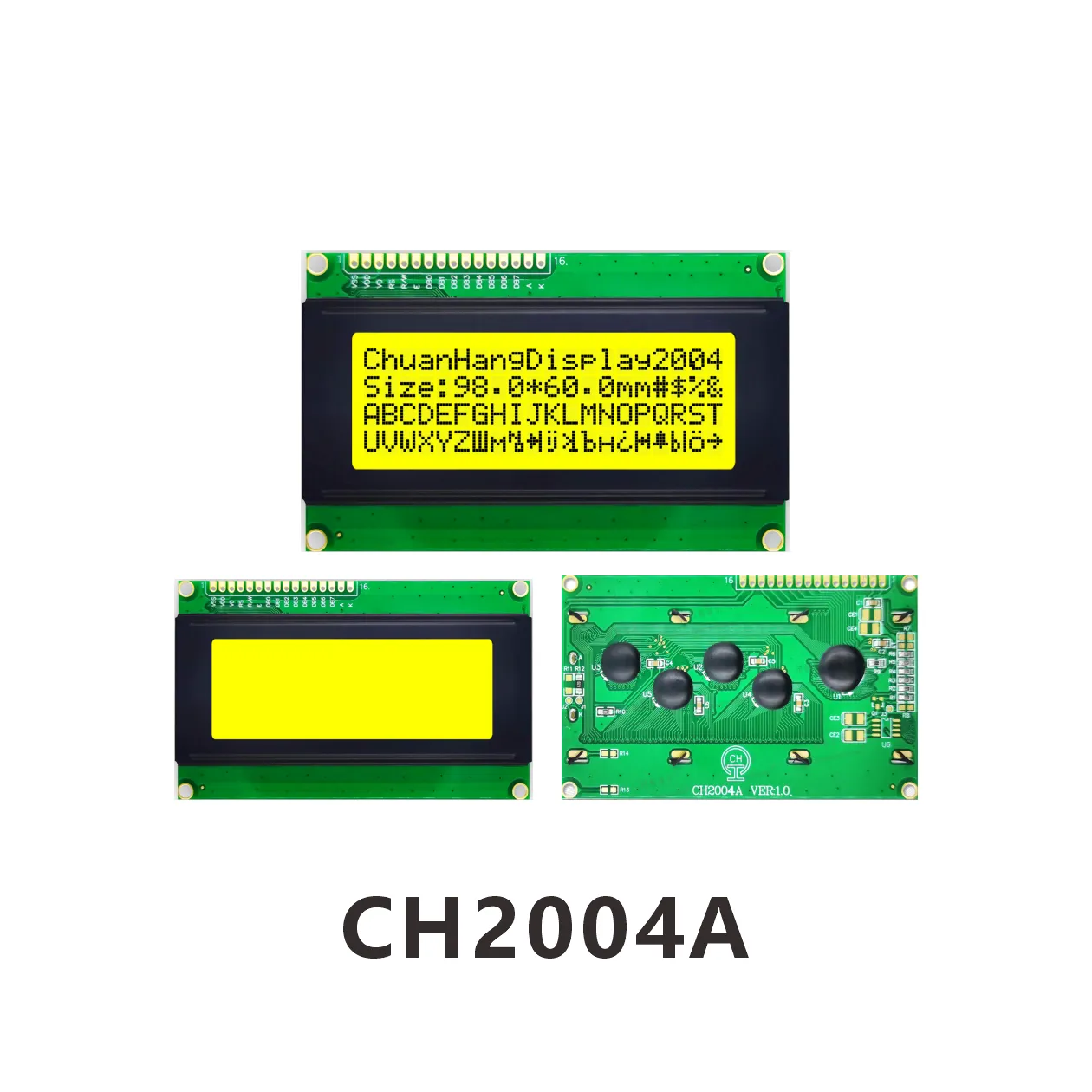

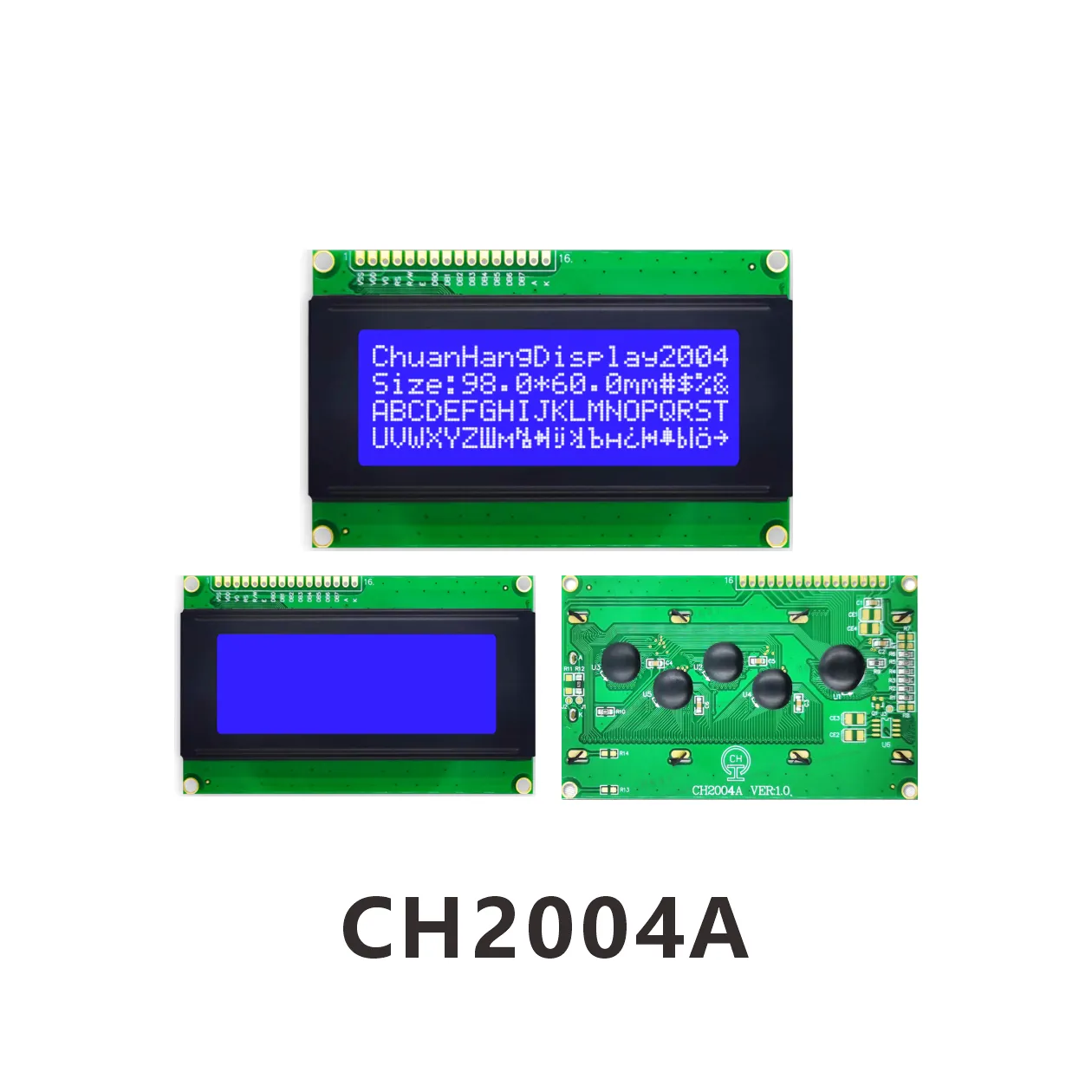

CH2004A 20 4 pantalla lcd

Descripción del Producto

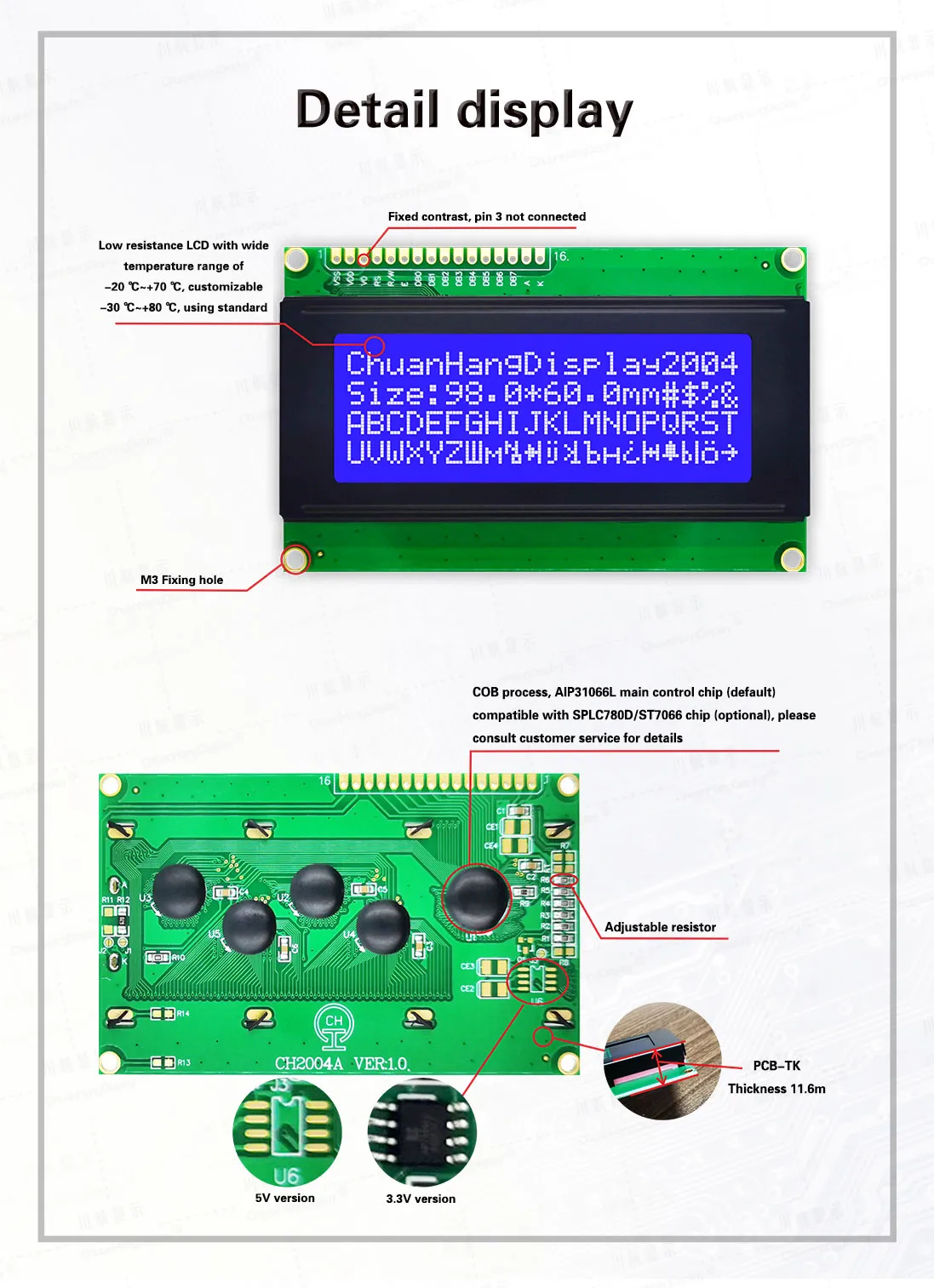

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductiva, estructura estable.

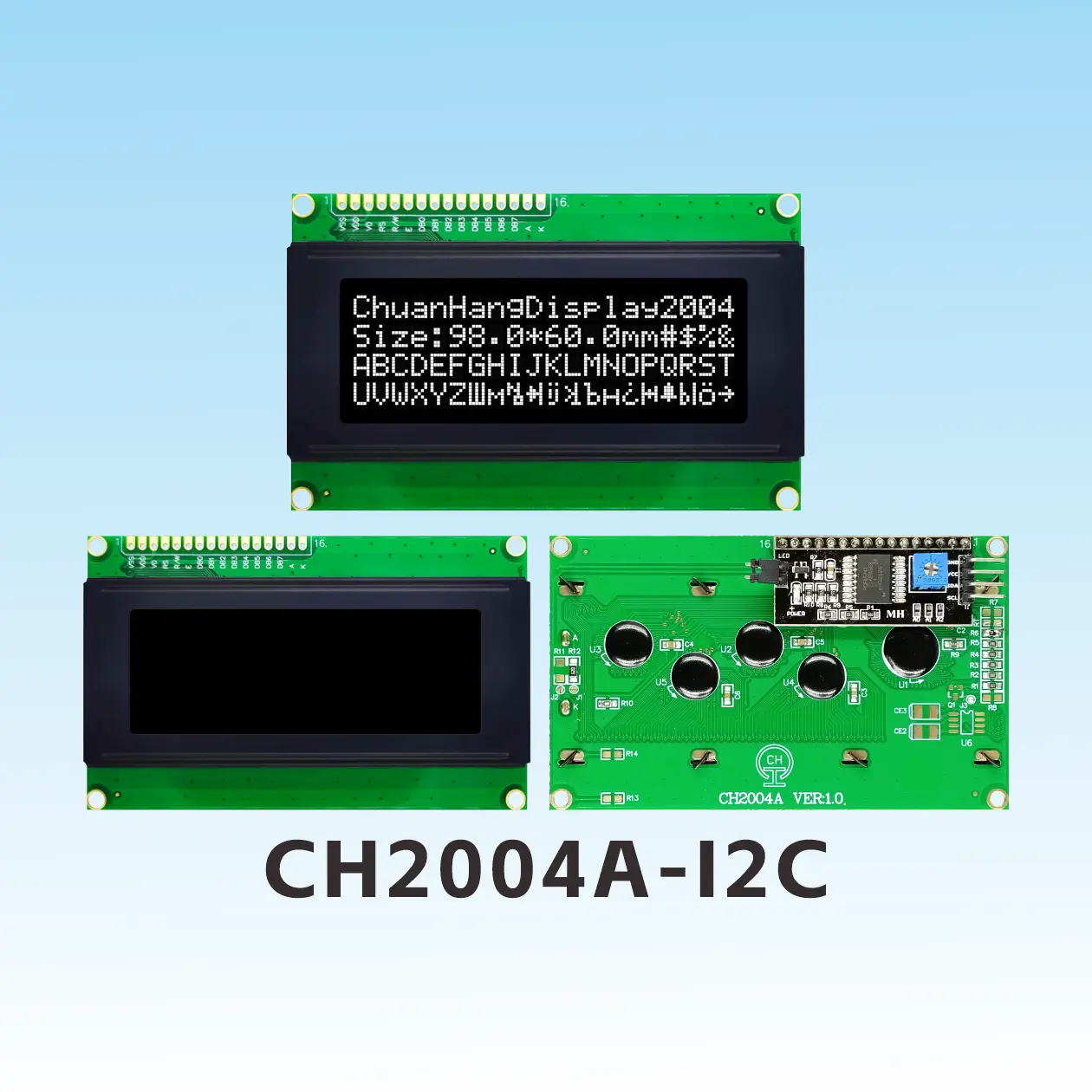

1.2 La fuente incluye inglés-japonés, inglés-europeo, inglés-ruso, por defecto es inglés-japonés, IC usando AIP31066L. Al usar RW1063, interfaz SPI e I2C opcionales.
1.3 Bajo consumo de energía, dos modos de alimentación 5V/3.3V, sin corriente de retroiluminación dentro de 3mA, con corriente de retroiluminación dentro de 20mA.
1.4 Los LEDs pueden ser accionados por PIN1, PIN2, PIN15, PIN16 o A y K
1.5 Características.
● 20 caracteres x 4 líneas.
● RAM de datos de visualización de 80 x 8 bits (hasta 80 caracteres).
● Interfaz paralela, comunicación MCU de 4 bits o 8 bits.
● Funciones abundantes: ● Interfaz de visualización encendida/apagada, cursor
● Interfaz de visualización encendida/apagada, Cursor encendido/apagado, Cursor parpadeando encendido/apagado, ● Dirección de movimiento de visualización y cursor, ● Dirección de movimiento del cursor, ● Dirección de movimiento del cursor.
visualización y dirección de movimiento del cursor.
● Función de reinicio automático al encender.

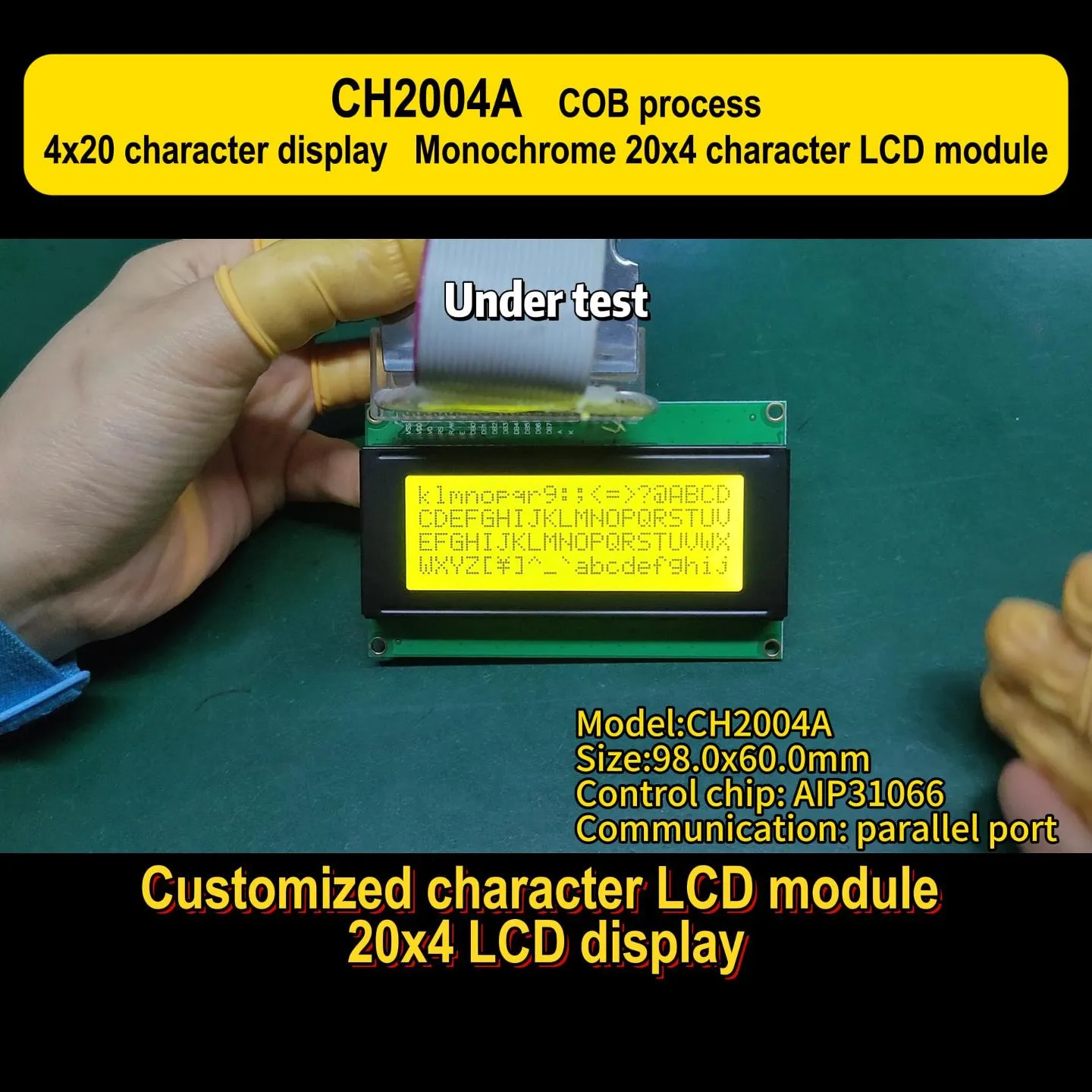

Presentación en Video

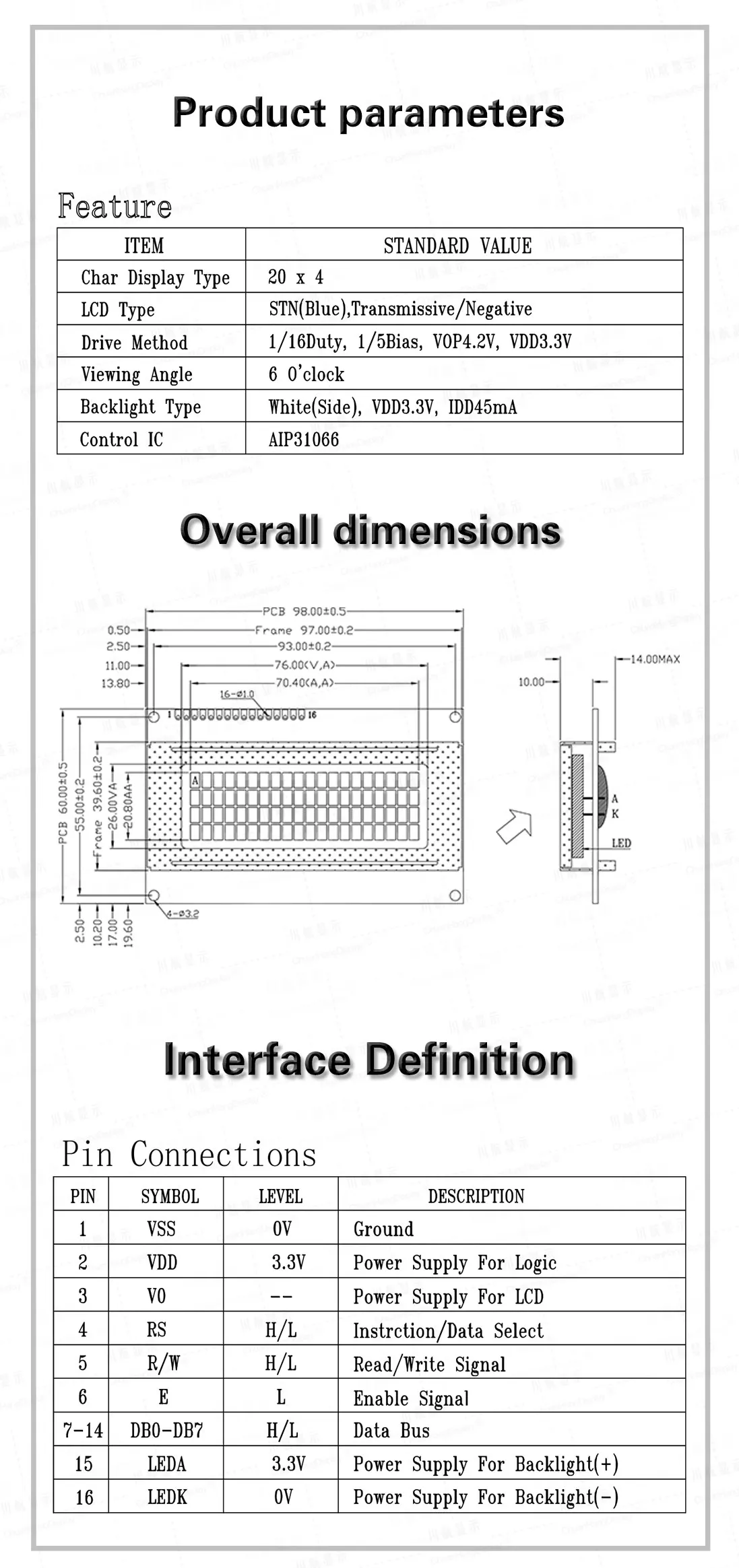

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH2004A
Resolución	20X4	tamaño de pantalla	3.0 pulgadas
Dimensión externa(LWH)	98.0x65.0x14.0mm	Área visible(L*W)	76.0x26.0mm
Área activa(L*W)	70.4x20.8mm	Tamaño de carácter(L*W)	2.95x4.75mm
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 EN PUNTO	Método de conducción	1/16Duty,1/5Bias
Tipo de pantalla	STN	IC controlador	AIP31066
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres	Biblioteca de fuentes en inglés y japonés por defecto	¿Traer PCB?	Sí
