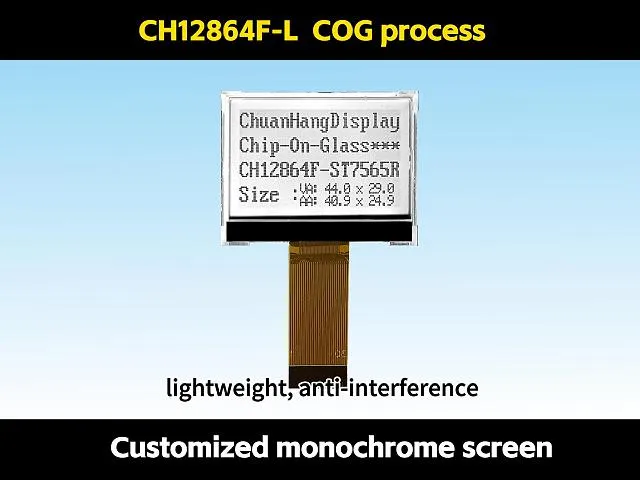

Para los equipos de ingeniería y los gerentes de adquisiciones, la decisión de desarrollar un LCD personalizado rara vez se trata de estética. Se trata de resolver restricciones físicas específicas, demandas ambientales y requisitos de interfaz que las pantallas estándar simplemente no pueden abordar. Ya sea que esté diseñando un monitor médico, un quiosco al aire libre o un terminal portátil resistente, el proceso de especificación para un LCD personalizado implica docenas de variables interdependientes, desde el grosor del vidrio y el tipo de polarizador hasta el IC controlador de retroiluminación y la integración táctil. Esta guía repasa las consideraciones técnicas y comerciales que separan un proyecto exitoso de LCD personalizado de un costoso ciclo de iteración.
Cada proyecto de LCD personalizado debe comenzar con un perfil ambiental claro. El rango de temperatura de operación, las condiciones de luz ambiental y los niveles esperados de vibración o choque influyen directamente en las elecciones de materiales y métodos de ensamblaje. Por ejemplo, un LCD personalizado industrial destinado a un tablero de vehículo minero debe funcionar de -30 °C a +85 °C, con alta resistencia a la humedad y al polvo. Un LCD personalizado de grado médico, por otro lado, exige una estricta consistencia óptica y baja emisión de luz azul para largas sesiones de visualización. Estos parámetros ambientales determinan la selección del fluido de cristal líquido, el grado de LED de retroiluminación y el tipo de película de polarizador utilizada.
En Chuanhang Display, asistimos rutinariamente a los clientes en la traducción de los requisitos ambientales en una hoja de especificaciones detallada de LCD personalizado. Cuanto antes se documenten estos factores, menos sorpresas surgirán durante las pruebas de prototipos.
La elección del sustrato de vidrio —típicamente de soda-cálcica o aluminosilicato— afecta la resistencia mecánica y la claridad óptica. Para un LCD personalizado que debe soportar interacciones táctiles frecuentes, el vidrio de aluminosilicato ofrece una superior resistencia a los arañazos y resistencia a la flexión. Más allá del tipo de vidrio, el modo de LCD (Twisted Nematic, In-Plane Switching o Vertical Alignment) determina el ángulo de visión, la relación de contraste y el tiempo de respuesta. TN sigue siendo rentable para pantallas de caracteres básicas, pero IPS es a menudo preferido para un LCD personalizado utilizado en aplicaciones médicas o de aviación donde la precisión del color y los amplios ángulos de visión son innegociables.
Para la mayoría de las aplicaciones B2B, un LCD personalizado basado en IPS ofrece el mejor equilibrio entre rendimiento óptico y fiabilidad mecánica. La tecnología también admite la integración de toque capacitivo proyectado (PCAP) sin degradación óptica significativa.
La resolución y el pitch de píxel deben alinearse con la distancia de visualización y el tipo de contenido mostrado. Un LCD personalizado para un terminal de punto de venta puede requerir solo una resolución de 800×480 en una diagonal de 7 pulgadas, mientras que un HMI de control de procesos podría necesitar 1280×800 o incluso 1920×1080 para interfaces gráficas detalladas. El pitch de píxel (distancia entre píxeles adyacentes) determina la nitidez; para un LCD personalizado con una distancia de visualización inferior a 50 cm, se aconseja un pitch de píxel inferior a 0.15 mm para evitar la pixelación visible.
No subestimes la relación de aspecto. Muchas aplicaciones industriales aún dependen de relaciones 4:3 o 5:4, mientras que los estándares orientados al consumidor han cambiado a 16:9. Un verdadero LCD personalizado te permite seleccionar cualquier relación de aspecto que se ajuste a tu carcasa, evitando el espacio desperdiciado del marco que viene con los paneles estándar.
La interfaz de comunicación entre tu procesador principal y el LCD personalizado es una decisión arquitectónica crítica. LVDS (Low-Voltage Differential Signaling) sigue siendo la opción más común para pantallas de resolución media a alta debido a su inmunidad al ruido y ancho de banda. Para resoluciones más bajas, las interfaces RGB paralelas o SPI pueden reducir la complejidad y el costo del sistema. Los diseños más recientes adoptan cada vez más MIPI-DSI para módulos LCD personalizados derivados de móviles, especialmente cuando la eficiencia energética es primordial.
Seleccionar el IC controlador correcto es igualmente importante. El controlador debe soportar la resolución, profundidad de color y tasa de refresco de tu LCD personalizado mientras opera dentro del rango de temperatura especificado. Muchos controladores de bajo costo fallan a temperaturas extremas, lo que lleva a parpadeos o caídas de fotogramas, un riesgo que se puede mitigar trabajando con un socio de visualización experimentado.
El diseño de la retroiluminación a menudo representa el 30–40 % del consumo total de energía y una parte significativa del costo unitario de un LCD personalizado. Las retroiluminaciones LED han reemplazado casi por completo a las CCFL, ofreciendo un mejor control de atenuación, una vida útil más larga y un espectro de color más amplio. Para un LCD personalizado destinado a uso en exteriores, los LED de alta luminosidad con zonas de atenuación local pueden aumentar el contraste y ahorrar energía. La uniformidad de la retroiluminación, medida como una desviación porcentual, debe especificarse: un valor de ≤ 15 % es aceptable para la mayoría de las aplicaciones industriales, mientras que la imagen médica puede requerir ≤ 10 %.
La unión óptica —laminar el vidrio de cobertura a la celda LCD con un adhesivo transparente— elimina el espacio de aire y mejora la legibilidad a la luz solar al reducir los reflejos internos. También añade robustez mecánica y previene la condensación. Aunque la unión óptica aumenta el costo inicial de un LCD personalizado, a menudo reduce las fallas en el campo y mejora la experiencia del usuario en entornos con alta luz ambiental.
La funcionalidad táctil es frecuentemente solicitada en los diseños modernos de LCD personalizados. La elección entre táctil resistivo y capacitivo depende del caso de uso. El táctil resistivo funciona con guantes y lápices, lo que lo hace popular en entornos industriales y médicos. El táctil capacitivo proyectado (PCAP) admite multi-táctil y reconocimiento de gestos, preferido para HMIs similares a los de consumo. Para entornos difíciles, algunos proveedores ofrecen tecnologías capacitivas superficiales o de detección de fuerza que funcionan a través de vidrio protector grueso. Al integrar el tacto, asegúrese de que el IC del controlador táctil sea compatible con el sistema operativo y que el patrón del sensor táctil esté ajustado al tamaño del LCD personalizado.
Entender la estructura de costos de un LCD personalizado le ayuda a tomar decisiones informadas. Los principales componentes de costo son:
Para un proyecto típico de LCD personalizado con complejidad moderada, los cargos de NRE oscilan entre USD 8,000 y 25,000, dependiendo del tamaño y la resolución de la pantalla. Los precios unitarios pueden variar de USD 20 a más de USD 150, según las especificaciones. Para optimizar el costo total, defina claramente sus características "imprescindibles" y sepárelas de las opciones "agradables de tener". Involucrar a un proveedor temprano en la fase de diseño —como Chuanhang Display— a menudo descubre alternativas de ahorro de costos, como usar un tamaño de vidrio estándar con un diseño de FPC personalizado, en lugar de una celda de vidrio completamente a medida.
Cada proyecto exitoso de LCD personalizado comienza con un documento de especificación integral. Este documento debe incluir:
Una especificación bien estructurada reduce la comunicación de ida y vuelta y acelera el ciclo de desarrollo de muestras. También permite al proveedor proporcionar cotizaciones precisas de costos y plazos de entrega. Muchos retrasos en la adquisición de LCD personalizados provienen de requisitos ambiguos, un problema que es completamente evitable.
Elegir el socio de fabricación adecuado es tan importante como la especificación técnica. Busque proveedores con diseño óptico interno, corte de vidrio y capacidades de ensamblaje. Un proveedor que solo ensambla celdas de terceros tiene un control limitado sobre la calidad y los plazos de entrega. Auditar la línea de producción del proveedor, revisar su equipo de prueba y solicitar referencias de industrias similares son pasos prudentes. Además, la proximidad geográfica puede reducir los costos logísticos y mejorar la comunicación. Para clientes globales, Chuanhang Display proporciona soporte de ingeniería dedicado desde el concepto inicial hasta la producción en masa, con un historial en proyectos de LCD personalizados para automoción, medicina e industria.
Al evaluar cotizaciones, compare no solo el precio unitario, sino también los cargos de NRE, herramientas y muestras. Solicite un desglose de los factores de costo; esta transparencia es a menudo un signo de la confianza y experiencia de un proveedor. Además, confirme la política del proveedor sobre la obsolescencia de componentes: un socio confiable de LCD personalizado debería ofrecer una garantía de ciclo de vida de al menos cinco años para los componentes clave.
El prototipado es donde la especificación teórica se encuentra con la realidad. Planifique al menos dos rondas de prototipos: la primera para validar el ajuste mecánico y la funcionalidad eléctrica básica, la segunda para afinar el rendimiento óptico y los parámetros del firmware. Durante la validación, someta el LCD personalizado a pruebas de estrés ambiental que imiten las peores condiciones de campo. Documente cualquier desviación de la especificación; estas ideas son invaluables para refinar el diseño y prevenir fallos en el campo. La fase de prototipo generalmente toma de 4 a 8 semanas, dependiendo de la complejidad y la carga de trabajo del proveedor.
A lo largo de este proceso, mantenga un registro de cambios e involucre a los ingenieros de aplicaciones de su proveedor en las sesiones de depuración. Su conocimiento en el dominio puede identificar a menudo las causas raíz que los equipos internos podrían pasar por alto. En Chuanhang Display, proporcionamos una lista de verificación de validación estructurada y soporte en el sitio para revisiones críticas de prototipos, asegurando que el LCD personalizado transite sin problemas a la producción en masa.
Una de las ventajas ocultas de un LCD personalizado es la capacidad de asegurar un acuerdo de suministro a largo plazo. A diferencia de los paneles estándar que se descontinúan cuando cambia la demanda del consumidor, un LCD personalizado puede ser garantizado contractualmente por cinco a siete años. Esta estabilidad es crucial para industrias como dispositivos médicos y aeroespacial, donde las certificaciones de productos están vinculadas a modelos de pantalla específicos. Incluya una cláusula de Última Compra (LTB) en su acuerdo de suministro y considere mantener un stock de seguridad de componentes críticos, especialmente el IC controlador y los LEDs de retroiluminación, que son las fuentes más comunes de obsolescencia.
Desarrollar un LCD personalizado no es un simple ejercicio de “elegir de un catálogo”. Exige una cuidadosa consideración de factores ambientales, requisitos ópticos, protocolos de interfaz y logística de suministro a largo plazo. Al invertir tiempo en una especificación detallada, involucrar a un socio conocedor y planificar un prototipado riguroso, reduce el riesgo de rediseños costosos y problemas en el campo. El resultado es una solución de visualización que se adapta perfectamente a la identidad de su producto y a las condiciones operativas, ofreciendo valor a lo largo de todo su ciclo de vida.
Ya sea que su proyecto requiera una pantalla de caracteres compacta o una pantalla táctil industrial de alta resolución, los principios aquí expuestos proporcionan un marco robusto. Para organizaciones que carecen de experiencia interna en pantallas, asociarse con un proveedor experimentado puede cerrar la brecha de conocimiento. Con una especificación clara y el socio adecuado, su proyecto de LCD personalizado puede pasar de la concepción a la producción con confianza y eficiencia.
Q1: ¿Cuál es el tiempo de entrega típico para un LCD personalizado desde la especificación hasta la primera muestra?
A1: Para un LCD personalizado de complejidad moderada (por ejemplo, de 5 a 10 pulgadas, IPS, con toque PCAP), el tiempo de entrega típico es de 6 a 10 semanas para las primeras muestras. Esto incluye el diseño de la celda de vidrio, el ensamblaje de la retroiluminación y el enrutamiento de FPC. Los proyectos más complejos —como aquellos que requieren alta luminosidad, unión óptica o vidrio de forma especial— pueden extenderse a 12-14 semanas. Especificaciones claras y un compromiso temprano con el proveedor pueden acortar el cronograma.
Q2: ¿Puedo usar un LCD personalizado con un microcontrolador existente que utiliza interfaces RGB o SPI?
A2: Sí. La mayoría de los proveedores de LCD personalizados ofrecen opciones de interfaz flexibles, incluyendo RGB paralelo, SPI, LVDS y MIPI-DSI. Puede especificar el tipo de interfaz durante la fase de diseño. Algunos proveedores también ofrecen placas adaptadoras o recomiendan ICs puente si su microcontrolador utiliza una interfaz heredada. Se aconseja confirmar los niveles de voltaje de la interfaz (3.3 V o 5 V) temprano en la especificación.
Q3: ¿Cómo mejora la unión óptica la durabilidad de un LCD personalizado?
A3: La unión óptica llena el espacio de aire entre el vidrio de cobertura y la celda LCD con un adhesivo transparente y sólido. Esto elimina los reflejos internos, mejora el contraste en luz brillante y previene la entrada de polvo o humedad. La estructura unida también añade rigidez estructural, reduciendo el riesgo de rotura del vidrio bajo choque mecánico. Para entornos exteriores o de alta vibración, se recomienda encarecidamente la unión óptica.
Q4: ¿Cuál es la cantidad mínima de pedido (MOQ) para un LCD personalizado?
A4: MOQ varía significativamente según el nivel de personalización. Para un diseño de vidrio completamente a medida, los MOQ suelen comenzar en 1,000 a 3,000 unidades. Sin embargo, si utiliza una celda de vidrio estándar con FPC personalizado, retroiluminación o vidrio de cobertura, algunos proveedores — incluyendo Chuanhang Display — ofrecen MOQ tan bajos como 500 unidades para las primeras producciones. Las cantidades de prototipos (10–50 piezas) generalmente están disponibles con costos por unidad más altos.
Q5: ¿Cómo puedo asegurarme de que mi LCD personalizado estará disponible durante más de 5 años?
A5: Incluya una cláusula de compromiso de ciclo de vida en su contrato de suministro. Los proveedores de buena reputación aceptan mantener los componentes principales (vidrio, IC de controlador, LEDs de retroiluminación) durante un mínimo de cinco años después del último pedido. Además, solicite un período de notificación de Última Compra (LTB) de al menos 12 meses. Para proyectos críticos, considere comprar un stock de seguridad de las piezas más propensas a la obsolescencia, como el IC de controlador y los LEDs de retroiluminación.
Q6: ¿Qué estándares de prueba se aplican a las pantallas LCD personalizadas industriales?
A6: Los estándares comunes incluyen IEC 60068-2 (pruebas ambientales), ISO 13406-2 (clasificación de defectos de píxeles) y MIL-STD-810 para resistencia de grado militar. Para aplicaciones médicas, IEC 60601-1 es relevante. Su proveedor debería poder proporcionar informes de prueba contra estos estándares. Asegúrese de que los criterios de aceptación para píxeles muertos y uniformidad de color estén explícitamente indicados en su especificación.
Q7: ¿Puede un LCD personalizado soportar tanto orientaciones en retrato como en paisaje?
A7: Sí. La orientación está determinada por el controlador de la pantalla y el controlador de temporización. La mayoría de los diseños de LCD personalizados soportan ambas orientaciones, aunque el ángulo de visión óptimo puede diferir. Si su aplicación requiere una orientación fija, especifique la dirección de visualización preferida (por ejemplo, 12 en punto, 6 en punto) para que el proveedor pueda optimizar la alineación del cristal líquido y las películas polarizadoras en consecuencia.
